ODF کیا ہے؟ آپٹیکل ڈسٹری بیوشن فریم کی وضاحت کی گئی۔

ایک آپٹیکل ڈسٹری بیوشن فریم، جسے عام طور پر ODF میں مختصر کر دیا جاتا ہے اور بعض اوقات اسے فائبر آپٹک ڈسٹری بیوشن فریم کہا جاتا ہے، وہ سٹرکچرڈ پوائنٹ ہے جہاں فائبر آپٹک کیبلز کو ختم، کٹے، پیچ اور محفوظ کیا جاتا ہے۔ آپ کو ٹیلی کام رومز، FTTH نیٹ ورکس، ڈیٹا سینٹرز، انٹرپرائز عمارتوں اور صنعتی مواصلاتی نظام میں ODF ملیں گے۔ یہ گائیڈ ان انجینئرز کے نقطہ نظر سے لکھی گئی ہے جو آپٹیکل ڈسٹری بیوشن نیٹ ورک (ODN) اور فائبر تک رسائی کے پروجیکٹس کو سپورٹ کرتے ہیں، اس لیے مقصد نہ صرف موجود ODF اقسام کی فہرست بنانا ہے، بلکہ آپ کو ایک فریم کو آپ کے فائبر کی گنتی، تنصیب کی جگہ، کنیکٹر کی شکل، اسپلائس کی ضروریات اور طویل مدتی توسیعی منصوبہ سے ملنے میں مدد کرنا ہے۔

جب خریدار آپشنز کا موازنہ کرتے ہیں، تو عملی سوال شاذ و نادر ہی ہوتا ہے کہ "کون سی اقسام دستیاب ہیں؟" یہ عام طور پر ہوتا ہے "کون سی ODF قسم دراصل میری سائٹ پر فٹ بیٹھتی ہے، اور آرڈر دینے سے پہلے مجھے سپلائر سے تصدیق کرنے کی کیا ضرورت ہے؟" ذیل کے حصے دونوں کا جواب دیتے ہیں، اور مضمون کا اختتام انتخابی رہنما، تصریحات کی فہرست، کام کی گئی ترتیب کی مثالوں اور اکثر پوچھے گئے سوالات کے ساتھ ہوتا ہے۔

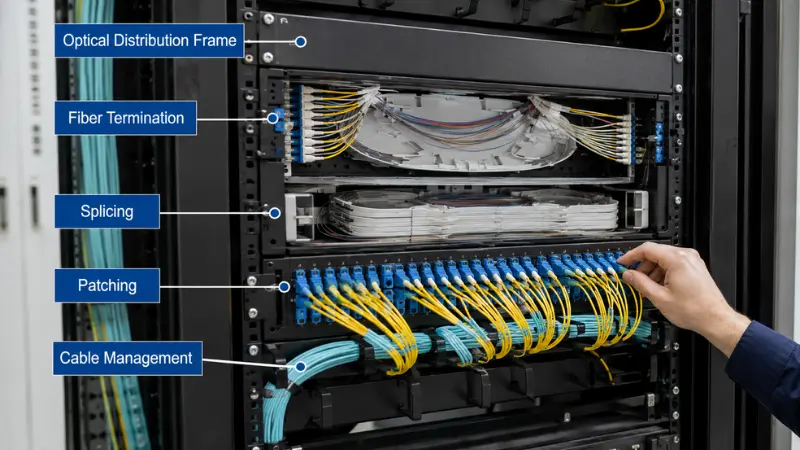

Optical distribution frame used for fiber termination, splicing, patching and cable management in a telecom room

ایک کیا ہےآپٹیکل ڈسٹری بیوشن فریم(ODF)؟

آپٹیکل ڈسٹری بیوشن فریم ایک فائبر مینجمنٹ انکلوژر ہے جو آپٹیکل ریشوں کو ختم کرنے، الگ کرنے، پیچ کرنے، حفاظت کرنے اور منظم کرنے کے لیے استعمال ہوتا ہے۔ آنے والی کیبلز باہر جانے والے ریشوں، پگٹیلز، پیچ کی ہڈیوں یا غیر فعال اجزاء جیسے سپلٹرز سے جڑی ہوتی ہیں، اور ہر کنکشن کو باکس کے اندر ڈھیلا چھوڑنے کی بجائے لیبل لگا، محفوظ اور دیکھ بھال کے لیے قابل رسائی رکھا جاتا ہے۔

روزانہ آپریشن میں، اچھی طرح سے ڈیزائن کیا گیا ODF فائبر ختم کرنے، فیوژن سپلائس پروٹیکشن، پیچ کورڈ روٹنگ، کیبل سلیک اسٹوریج، کنیکٹر پروٹیکشن اور نیٹ ورک ٹیسٹنگ یا ری کنفیگریشن کو سپورٹ کرتا ہے۔ اس کی وجہ کاسمیٹک کی بجائے ٹھوس ہے: جب کام کے اوقات سے باہر کوئی خرابی ظاہر ہوتی ہے، تو صاف پورٹ نمبرنگ اور قابل رسائی اسپلائس ٹرے والا ایک فریم ایک ٹیکنیشن کو منٹوں میں لنک کو الگ کرنے اور ٹھیک کرنے دیتا ہے، جب کہ زیادہ بھیڑ والا، بغیر لیبل والا فریم اسی کام کو ہاتھ سے ٹریس کرنے کے گھنٹوں میں بدل دیتا ہے۔ اسی طرح کے ختم ہونے اور تحفظ کے بہت سے افعال بھی کمپیکٹ میں ظاہر ہوتے ہیں۔فائبر آپٹک ٹرمینل اور ڈسٹری بیوشن بکسسبسکرائبر کے قریب استعمال کیا جاتا ہے، یہی وجہ ہے کہ دو پروڈکٹ فیملیز کو الجھانا آسان ہے۔ ہم بعد میں اس امتیاز کی طرف لوٹتے ہیں۔

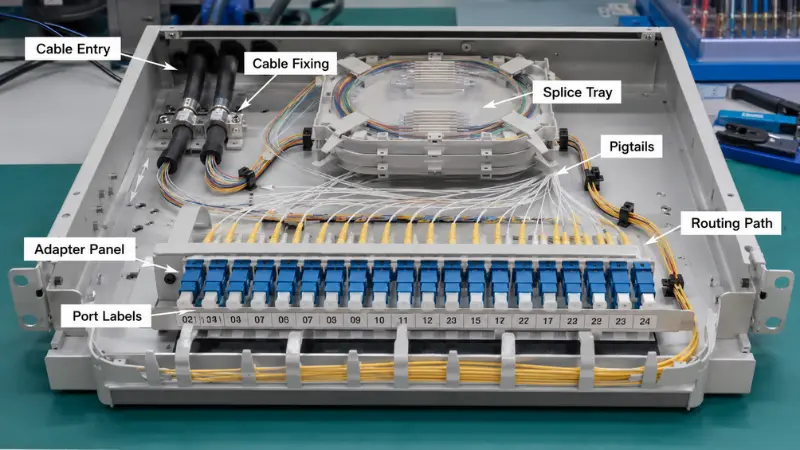

Cutaway view of an optical distribution frame showing splice tray, adapter panel, pigtails, patch cords and slack storage

آپٹیکل ڈسٹری بیوشن فریم کی اہم اقسام

ODFs کو بڑھتے ہوئے طریقہ، تنصیب کے ماحول، صلاحیت، اندرونی ساخت اور اطلاق کے لحاظ سے گروپ کیا جا سکتا ہے۔ سب سے زیادہ عام زمرے ہیں ریک ماؤنٹ، وال ماؤنٹ، آؤٹ ڈور، DIN ریل، PLC سپلٹر اور ہائی-کثافت ماڈیولر فریم۔ ذیل میں ہر سیکشن کا احاطہ کرتا ہے کہ قسم کیا ہے، یہ کہاں فٹ بیٹھتی ہے، اور ایک عملی تفصیل جو اکثر انتخاب کے دوران نظر انداز کردی جاتی ہے۔

ریک ماؤنٹ او ڈی ایف

ایک ریک ماؤنٹ ODF معیاری 19-انچ کے آلات کے ریک میں انسٹال ہوتا ہے اور یہ ٹیلی کام رومز، ڈیٹا سینٹرز، مرکزی دفاتر، سرور رومز اور انٹرپرائز بیک بون کیبلنگ کا ہارس ہے۔ یہ عام طور پر 1U، 2U، 3U یا 4U اونچائیوں میں پیش کیا جاتا ہے، اور یہ سوئچز، روٹرز اور پیچ پینلز کے ساتھ صاف طور پر مربوط ہوتا ہے۔ ایک کھردرے رہنما کے طور پر، ایک 1U یونٹ اکثر 24 فائبر تک لے جاتا ہے، ایک 2U یونٹ تقریباً 48 سے 96 فائبر، اور 3U سے 4U یونٹ 96 سے 144 فائبر یا اس سے زیادہ۔ یہ اعداد و شمار اڈاپٹر فارمیٹ کے ساتھ نمایاں طور پر منتقل ہوتے ہیں، لہذا اعلی کثافت LC یا MPO پینلز کا استعمال کرنے والا ایک فریم SC استعمال کرنے والے ایک سے کہیں زیادہ فیبرز فٹ ہو گا۔

وہ تفصیل جو طویل مدتی استعمال کا فیصلہ کرتی ہے-فکسڈ اور سلائیڈنگ دراز ڈیزائن کے درمیان انتخاب ہے۔ ایک فکسڈ فریم آسان، زیادہ مستحکم اور کم لاگت کا ہوتا ہے، جو ریڑھ کی ہڈی کے مستحکم روابط کے مطابق ہوتا ہے جو شاذ و نادر ہی تبدیل ہوتے ہیں۔ ایک سلائیڈنگ دراز ٹرے کو الگ کرنے اور معائنہ کرنے کے لیے آگے کی طرف کھینچنے دیتا ہے، جو کسی بھی فریم پر بہتر انتخاب ہے جس میں بار بار حرکت، اضافہ اور تبدیلیاں نظر آئیں گی۔ سلائیڈنگ کی قسم بتانے سے پہلے، تصدیق کریں کہ ریک کے سامنے دراز کو مکمل طور پر پھیلانے کے لیے کافی کلیئرنس موجود ہے، کیونکہ ایک اعلی-کثافت والا فریم جسے تنگ گلیارے میں نہیں کھولا جا سکتا، برقرار رکھنا مشکل ہے۔

وال ماؤنٹ او ڈی ایف

وال ماؤنٹ ODF ریک کے اندر بیٹھنے کے بجائے براہ راست دیوار سے ٹھیک ہوتا ہے، لہذا یہ فطری انتخاب ہے جہاں کوئی ریک موجود نہیں ہے یا جہاں جگہ تنگ ہے: چھوٹے ٹیلی کام کمرے، دفتری عمارتیں، اپارٹمنٹ کے تہہ خانے، فرش کی تقسیم کے مقامات اور FTTH عمارت کے اندراجات۔ یہ عام طور پر کمپیکٹ، لاک ایبل اور اعتدال پسند فائبر شمار جیسے 12، 24 یا 48 کور کے لیے موزوں ہوتا ہے۔

وال ماؤنٹ یونٹ کا انتخاب کرتے وقت، کیبل کے اندراج کی سمت پہلے ظاہر ہونے سے زیادہ اہمیت رکھتی ہے۔ ایک تنگ ریزر یا شافٹ میں نصب فریم کو اکثر پچھلی داخلے کے بجائے نیچے یا سائیڈ انٹری کی ضرورت ہوتی ہے، کیونکہ باکس کے پیچھے بغیر تیز موڑ کے کیبل کو روٹ کرنے کے لیے کوئی جگہ نہیں ہوتی ہے۔ آرڈر کرنے سے پہلے داخلے کی سمت، اندرونی اسپلائس ٹرے کی گنجائش، اڈاپٹر پینل لے آؤٹ اور فائبر کوائلنگ کے لیے دستیاب جگہ کی تصدیق کریں، نہ کہ دیوار پر باکس کے پہلے سے موجود ہونے کے بعد۔

آؤٹ ڈور ODF

ایک آؤٹ ڈور ODF بے نقاب یا نیم{0}}بے نقاب مقامات جیسے FTTH رسائی پوائنٹس، آؤٹ ڈور ٹیلی کام کیبینٹ، پول-ماؤنٹڈ ڈسٹری بیوشن، دیہی براڈ بینڈ اور صنعتی سائٹس میں فائبر کو ختم اور تقسیم کرتا ہے۔ انڈور فریم کے برعکس، ایک آؤٹ ڈور یونٹ اپنی ماحولیاتی سگ ماہی پر زندہ رہتا ہے یا مر جاتا ہے، اس لیے پورٹ کی گنتی صرف نصف تفصیلات ہے۔

جس اعداد و شمار پر اینکر کرنا ہے وہ بین الاقوامی معیار میں بیان کردہ داخلی تحفظ کی درجہ بندی ہے۔IEC 60529 (IP کوڈ). عملی اصطلاحات میں، IP54 کا مطلب ہے دھول-محفوظ اور چھڑکنے والے پانی سے مزاحم، جو کسی پناہ گاہ یا کیبنٹ-ماؤنٹڈ پوزیشن کے مطابق ہو سکتا ہے؛ IP65 کا مطلب ہے دھول-سخت اور کم دباؤ والے پانی کے طیاروں سے تحفظ اور IP66 سے IP68 مضبوط جیٹ یا عارضی وسرجن شامل کرتے ہیں۔ نوٹ کریں کہ ایک اعلی وسرجن درجہ بندی خود بخود جیٹ ریزسٹنس کو ظاہر نہیں کرتی ہے، کیونکہ دونوں الگ الگ ٹیسٹ ہیں، اس لیے ایسی سائٹ جو بارش اور کھڑے پانی دونوں کو دیکھتی ہے اسے دوہری درجہ بندی کی ضرورت ہو سکتی ہے۔ آئی پی کے اعداد و شمار کے ساتھ، یووی مزاحمت، کیبل غدود کا ڈیزائن، ہاؤسنگ کی سنکنرن مزاحمت، تالا لگانے کا طریقہ اور کنڈینسیشن کا انتظام کیسے کیا جاتا ہے چیک کریں۔ ناقص طور پر مہر بند آؤٹ ڈور فریم تنصیب کے سالوں بعد نمی سے متعلق خرابیوں کی سب سے عام وجوہات میں سے ایک ہے۔

DIN ریل ODF

DIN ریل ODF ایک کمپیکٹ یونٹ ہے جو الیکٹریکل کیبنٹ یا صنعتی کنٹرول انکلوژر کے اندر DIN ریل پر ٹکراتا ہے، اور یہ آٹومیشن سسٹمز، پاور کمیونیکیشن، سمارٹ گرڈ آلات، ٹرانسپورٹیشن کنٹرول کیبنٹ اور فیکٹری نیٹ ورکس میں فائبر کی کم تعداد کے لیے بنایا گیا ہے۔ اس کی قدر انٹیگریشن ہے: یہ فائبر کو ختم کرنے اور تحفظ کو اسی پینل میں لاتا ہے جس میں برقی وائرنگ الگ ریک کا مطالبہ کیے بغیر ہے۔

صنعتی کام کے لیے، میکانی ماحول میں فائبر کی گنتی کو دیکھیں۔ وائبریشن، دستیاب کابینہ کی گہرائی، گراؤنڈنگ کی ضروریات اور کیبل کے تناؤ سے نجات سبھی اس بات پر اثر انداز ہوتے ہیں کہ آیا فریم قابل بھروسہ رہے گا، اور فائبر روٹنگ کا اہتمام کیا جانا چاہیے تاکہ ایک ٹیکنیشن قریبی پاور کنڈکٹرز کو پریشان کیے بغیر کنیکٹر تک پہنچ سکے۔

PLC سپلٹر ODF

ایک PLC اسپلٹر ODF فریم کے اندر غیر فعال آپٹیکل اسپلٹرز رکھتا ہے تاکہ ایک فیڈر فائبر کو بہت سے سبسکرائبر ریشوں میں تقسیم کیا جائے، جو اسے FTTH، GPON اور EPON رسائی نیٹ ورکس کا بنیادی بلڈنگ بلاک بناتا ہے جیسے کہ حوالہ جات میں معیاری بنایا گیا ہے۔ITU-T G.984 GPON سفارشات. ایک ہی فریم ٹرمینیشن، اسپلٹر انسٹالیشن، پیچنگ اور کیبل مینجمنٹ کو یکجا کر سکتا ہے، جو ایک غیر فعال آپٹیکل نیٹ ورک کی تعیناتی کو صاف رکھتا ہے۔ عام کنفیگریشنز 1×8 سے لے کر 1×32 یا 1×64 تک چلتی ہیں، اور صحیح تناسب پروجیکٹ کے لنک بجٹ اور سبسکرائبر کثافت پر منحصر ہے۔

دو انجینئرنگ پوائنٹس کی منصوبہ بندی کے قابل ہیں۔ سب سے پہلے، تقسیم کا تناسب پورٹ لے آؤٹ اور دیکھ بھال کی جگہ کو چلاتا ہے، کیونکہ ایک 1×32 سپلٹر 1×8 کے مقابلے میں کہیں زیادہ آؤٹ پٹ اڈاپٹر فیڈ کرتا ہے، اور ان آؤٹ پٹ کو بغیر بھیڑ کے پیچ اور لیبل لگانے کے لیے کمرے کی ضرورت ہوتی ہے۔ یہ ایک نوڈ پر مرکزی تقسیم اور پورے نیٹ ورک پر تقسیم شدہ تقسیم کے درمیان جلد فیصلہ کرنے میں بھی مدد کرتا ہے، جس کی تجارت-آف کے اس جائزہ میں اچھی طرح سے وضاحت کی گئی ہے۔آپٹیکل سپلٹر کی اقسام. دوسرا، PON کی تعیناتیاں تقریباً ہمیشہ اینگل-پالش (APC) کنیکٹر استعمال کرتی ہیں۔ وجہ واپسی کا نقصان ہے: مشترکہ غیر فعال درخت میں منعکس برانچ پر موجود ہر سبسکرائبر کے لیے سگنل کے معیار کو گرا دیتے ہیں، اور اے پی سی کے آخری چہرے ان عکاسیوں کو فلیٹ-پالش والے سے کہیں بہتر طور پر دبا دیتے ہیں۔ آرڈر کرنے سے پہلے اسپلٹر ریشو، کنیکٹر پالش، ان پٹ اور آؤٹ پٹ لے آؤٹ، دستیاب اسپلائس ٹرے کی جگہ اور لیبلنگ اسکیم کی تصدیق کریں، اور براؤز کریں۔PLC سپلٹرآپ کے ڈیزائن کی ضروریات کے عین مطابق تناسب سے ملنے کے اختیارات۔

ہائی-کثافت ماڈیولر ODF

ایک اعلی-کثافت ماڈیولر ODF کو محدود ریک یا فلور اسپیس میں فائبر کی بڑی تعداد کے لیے ڈیزائن کیا گیا ہے، اور یہ ڈیٹا سینٹرز، مرکزی دفاتر، کیریئر بیک بون، بڑے کیمپس اور ایگریگیشن پوائنٹس کے لیے معیاری انتخاب ہے جن کو بڑھنے کے لیے جگہ کی ضرورت ہے۔ ایک فکسڈ پینل کے بجائے، یہ سسٹم ماڈیولر اڈاپٹر پینلز، ہٹنے کے قابل کیسٹس، ایک سے زیادہ اسپلائس ٹرے اور انجنیئرڈ روٹنگ کے راستے استعمال کرتے ہیں، اور یہ عام طور پر LC یا MPO/MTP انٹرفیس کو سپورٹ کرتے ہیں۔

یہاں سے بچنے کی غلطی زیادہ سے زیادہ پورٹ کی گنتی پر خالصتاً انتخاب کرنا ہے۔ بہت زیادہ کثافت پر، پیچ کی ڈوریں ایک ساتھ جمع ہو جاتی ہیں، سامنے تک رسائی کی جگہ تنگ ہو جاتی ہے، اور زیادہ بھرا ہوا فریم دیکھ بھال کے دوران غلط پورٹ کے حادثاتی طور پر منقطع ہونے کی دعوت دیتا ہے۔ اعلی-کثافت کے کام کے لیے فیصلہ کن سوال، بشمول LC-بمقابلہ-سرنی انتخاب جس کا احاطہ کیا گیا ہےLC بمقابلہ MTP/MPO کے لیے عملی گائیڈ، یہ ہے کہ کیا تکنیکی ماہرین اب بھی بندرگاہوں تک پہنچ سکتے ہیں، پیچ کی ہڈیوں کا انتظام کر سکتے ہیں اور فریم کے مکمل لوڈ ہونے کے بعد موڑ کے رداس کو محفوظ رکھ سکتے ہیں۔

ODF کی اقسام کا موازنہ ٹیبل

ODF کی قسم	عام تنصیب	عام فائبر کاؤنٹ	بہترین ایپلی کیشن	اہم فائدہ
ریک ماؤنٹ او ڈی ایف	19 انچ کا ریک	12F–144F یا اس سے زیادہ	ڈیٹا سینٹرز، ٹیلی کام رومز، انٹرپرائز نیٹ ورکس	معیاری تنصیب اور اچھی کثافت
وال ماؤنٹ او ڈی ایف	وال-ماؤنٹڈ باکس	12F–48F یا اس سے زیادہ	FTTH عمارتیں، چھوٹے دفاتر، ٹیلی کام کوٹھری	جگہ کی بچت-اور آسان تنصیب
آؤٹ ڈور ODF	دیوار، قطب یا کابینہ	24F–96F یا اس سے زیادہ	آؤٹ ڈور FTTH، دیہی نیٹ ورکس، صنعتی سائٹس	ماحولیاتی سگ ماہی اور تحفظ
DIN ریل ODF	کابینہ کے اندر DIN ریل	4F–24F	صنعتی کنٹرول اور آٹومیشن کیبنٹ	کومپیکٹ انضمام
PLC سپلٹر ODF	ریک یا وال ماؤنٹ	سپلٹر کے تناسب پر منحصر ہے۔	FTTH اور PON تک رسائی کے نیٹ ورک	اسپلٹنگ اور فائبر مینجمنٹ کو یکجا کرتا ہے۔
اعلی-کثافت ODF	ریک یا کابینہ کا نظام	144F اور اس سے اوپر	مرکزی دفاتر، ڈیٹا سینٹرز، کیریئر نیٹ ورکس	اعلی صلاحیت اور اسکیل ایبلٹی

صلاحیت کی حدود صرف عام اقدار ہیں اور پروڈکٹ ڈیزائن، اڈاپٹر فارمیٹ اور سپلائر کنفیگریشن کے لحاظ سے مختلف ہوتی ہیں۔ ڈیٹا شیٹ کے خلاف ہمیشہ درست فائبر کی گنتی اور پینل کے اختیارات کی تصدیق کریں۔

فوری ODF سلیکشن گائیڈ

اگر آپ کو صرف صحیح زمرے کی طرف تیز رفتاری کی ضرورت ہے، تو نیچے دی گئی جدول پروجیکٹ کے عام حالات کو ایک مناسب نقطہ آغاز پر نقشہ بناتی ہے۔ اسے شارٹ لسٹ سمجھیں، پھر مزید نیچے چیک لسٹ کا استعمال کرتے ہوئے تفصیلات کی تصدیق کریں۔

اگر آپ کی حالت…	غور کریں۔
19 انچ ریک دستیاب، ~48F ریڑھ کی ہڈی، بار بار حرکت اور تبدیلیاں	2U سلائیڈنگ ریک ماؤنٹ ODF
کوئی ریک نہیں، ~24F FTTH عمارت کی تقسیم، کبھی کبھار تبدیلیاں	وال ماؤنٹ ODF
بے نقاب قطب یا بیرونی دیوار، تقسیم کے ساتھ FTTH رسائی	آؤٹ ڈور ODF یا آؤٹ ڈور اسپلٹر ڈسٹری بیوشن باکس (IP65 یا اس سے زیادہ)
صنعتی کنٹرول کابینہ کے اندر، کم فائبر کی گنتی	DIN ریل ODF
144F یا اس سے زیادہ، مستقبل کی ترقی، LC یا MPO انٹرفیس	ہائی-کثافت ماڈیولر ODF
ایک فیڈر ایک نوڈ پر بہت سے صارفین کو تقسیم کرتا ہے۔	PLC سپلٹر ODF

اپنے پروجیکٹ کے لیے صحیح ODF کا انتخاب کیسے کریں؟

ODF کا انتخاب صرف کافی بندرگاہوں کے ساتھ ایک باکس چننا نہیں ہے۔ ایک فریم کو پورے ڈیزائن میں فٹ کرنا ہوتا ہے، لہذا خریداری سے پہلے نیچے دیے گئے تمام عوامل کی تصدیق کی جانی چاہیے۔

فائبر کاؤنٹ اور مستقبل کی توسیع

ان ریشوں کی تعداد کے ساتھ شروع کریں جن کی آپ کو آج ختم کرنے، الگ کرنے یا پیچ کرنے کی ضرورت ہے، پھر ایک ریزرو شامل کریں۔ ایک فریم جس کا سائز آج کے 24 ریشوں کے عین مطابق ہے جب سائٹ 48 تک بڑھ جاتی ہے تو اس میں کوئی جگہ نہیں رہتی ہے، اور بعد میں ریٹروفٹنگ کی صلاحیت عام طور پر اسے خریدنے سے زیادہ خرچ ہوتی ہے۔ عملی طور پر، بہت سے منصوبے مستقبل کے لنکس، بیک اپ ریشوں اور اپ گریڈ کے لیے 20 سے 50 فیصد اضافی صلاحیت محفوظ رکھتے ہیں۔ پوچھیں کہ کتنے ریشے آتے ہیں، کتنے باہر جاتے ہیں، کیا مزید صارفین یا عمارتیں شامل کی جائیں گی، اور کیا اسپلائس ٹرے اور اڈاپٹر کی صلاحیت اس نمو کو جذب کر سکتی ہے۔

تنصیب کی جگہ

مقام بڑی حد تک قسم کا تعین کرتا ہے۔ ایک موجودہ 19 انچ کا ریک ریک ماؤنٹ فریم کی طرف اشارہ کرتا ہے۔ صرف دیوار کی جگہ والی سائٹ دیوار ماؤنٹ فریم کی طرف اشارہ کرتی ہے۔ صنعتی کابینہ کے اندر چلنے والا فائبر DIN ریل فریم کی طرف اشارہ کرتا ہے۔ اور بارش، دھول یا درجہ حرارت کے جھولوں کی زد میں آنے والی تنصیب بیرونی یونٹ کے حق میں معیاری انڈور یونٹ کو مسترد کرتی ہے۔ کسی ماڈل پر کام کرنے سے پہلے حقیقی دستیاب جگہ کی پیمائش کریں، بشمول ریک کی گہرائی یا دراز کی کلیئرنس۔

انڈور بمقابلہ آؤٹ ڈور ماحول

انڈور اور آؤٹ ڈور فریم قابل تبادلہ نہیں ہیں۔ انڈور یونٹس محفوظ جگہوں کے مطابق ہیں جیسے آلات کے کمرے، دفاتر اور ٹیلی کام کی الماریوں، جہاں سیل کرنا ترجیح نہیں ہے۔ بیرونی یونٹوں کو نمی، دھول، سنکنرن اور UV کے خلاف قابل دفاع تحفظ کی ضرورت ہوتی ہے، یہی وجہ ہے کہ IP درجہ بندی، ہاؤسنگ میٹریل، دروازے کی سیلنگ، غدود کا ڈیزائن، تالا لگانے کا ڈھانچہ اور درجہ حرارت کی حد سبھی تفصیلات پر منحصر ہیں۔ انڈور اور آؤٹ ڈور ہینڈلنگ کے درمیان فرق، بشمول کیبل کی اقسام اور روٹنگ، اس گائیڈ میں شامل ہیںانڈور اور آؤٹ ڈور فائبر کیبل کی تنصیب. انڈور فریم کو باہر استعمال کرنا معتبریت میں کمی کی ایک متواتر اور قابل گریز وجہ ہے۔

کنیکٹر اور اڈاپٹر کی قسم

ODFs کو SC، LC، FC یا ST اڈاپٹر کے ساتھ کنفیگر کیا جا سکتا ہے، اور صحیح انتخاب موجودہ پیچ کورڈز، پگٹیلز اور فعال آلات کے انٹرفیس کی پیروی کرتا ہے۔ عام پیٹرن کے طور پر،ایس سی کنیکٹرٹیلی کام اور FTTH میں بڑے پیمانے پر ہیں،ایل سی کنیکٹراعلی-کثافت والے ڈیٹا سینٹر اور انٹرپرائز کے کام پر غلبہ حاصل ہے، FC کچھ ٹیلی کام اور آلات میں ظاہر ہوتا ہے، اور ST میراثی نیٹ ورکس میں زندہ رہتا ہے۔ مماثلت کے خلاف فارمیٹ کی تصدیق کریں۔فائبر آپٹک اڈاپٹرآپ استعمال کرنے کا ارادہ رکھتے ہیں۔

پولش قسم یکساں توجہ کا مستحق ہے۔ UPC (فلیٹ، قدرے گنبد والے) سرے کے چہرے عام طور پر تقریباً 50 dB کی واپسی کا نقصان پہنچاتے ہیں، جبکہ APC (زاویہ 8-ڈگری) اختتامی چہرے فائبر کو پیچھے کرنے کے بجائے کلیڈنگ میں آوارہ روشنی کو منعکس کر کے تقریباً 65 dB تک پہنچ جاتے ہیں، یہی وجہ ہے کہ APC PON اور RF ویڈیو ایپلیکیشنز میں معیاری ہے۔ دونوں کو ایک دوسرے سے جوڑنا نہیں چاہیے: APC-سے-UPC کنکشن زیادہ اندراج کے نقصان کا سبب بنتا ہے اور فیرول اینڈ چہروں کو جسمانی طور پر نقصان پہنچا سکتا ہے۔ اگر آپ اختیارات کا وزن کر رہے ہیں تو اس کی وضاحتپی سی، یو پی سی اور اے پی سی پولش کی اقسامتفصیل سے اختلافات کا احاطہ کرتا ہے۔

اسپلائس ٹرے کی گنجائش

اگر فریم کو فیوژن سپلیسنگ کے لیے استعمال کیا جائے گا، تو اندرونی ٹرے کی گنجائش فائبر کی گنتی سے مماثل ہونی چاہیے، نہ کہ صرف اڈاپٹر کی گنتی سے۔ ایک عام اور مایوس کن غلطی ایک فریم خریدنا ہے جس میں کافی اڈاپٹر پورٹس ہوں لیکن بہت کم ٹرے۔ منصوبہ بندی کے اصول کے طور پر، اسپلائس ٹرے میں عام طور پر 12 یا 24 محفوظ سپلائیز ہوتے ہیں، اس لیے 24-فائبر جاب کے لیے تقریباً ایک سے دو ٹرے، 48-فائبر جاب دو سے چار، وغیرہ کی ضرورت ہوتی ہے۔ جب ٹرے مختصر چلتی ہیں، تو علامات کا اندازہ لگایا جا سکتا ہے: گرمی سے سکڑنے والی آستینوں میں بیٹھنے کے لیے جگہ نہیں ہوتی، ریشوں کو ان کے کم از کم موڑنے والے رداس میں جوڑا نہیں جا سکتا، دیکھ بھال کا مطلب ہے کہ موجودہ ٹکڑوں کو دوبارہ پریشان کرنا، اور مستقبل کی توسیع عجیب ہو جاتی ہے۔ کی طرف سے خلاصہ کے طریقوں کے مطابقفائبر آپٹک ایسوسی ایشن, چھوٹے احاطے کی کیبلز کو عموماً تنصیب کے بعد تقریباً 25 ملی میٹر کے موڑنے والے رداس کی ضرورت ہوتی ہے، اور ایک ایسا فریم جو اس رداس کو نہیں رکھ سکتا خاموشی سے اندراج کے نقصان کو بڑھا دے گا۔ ٹرے کی گنتی، آستین کی اسٹوریج اور روٹنگ کے راستے کا ایک ساتھ منصوبہ بنائیں، اور اپنے کا جائزہ لیں۔فائبر pigtailsفریم کے ساتھ ساتھ تاکہ ٹرمینیشنز اور ٹرے ہم آہنگ ہوں۔ اگر آپ اب بھی تقسیم کرنے اور فیلڈ{1}}انسٹال کنیکٹرز کے درمیان فیصلہ کر رہے ہیں، تو یہ موازنہفیوژن splicingایک مفید حوالہ ہے۔

کیبل کے اندراج اور بحالی تک رسائی

کیبل کے اندراج کی سمت ایک حقیقی-عالمی رکاوٹ ہے، تفصیل نہیں۔ فریم پیچھے، سائیڈ، اوپر یا نیچے کے اندراج کو سپورٹ کرتے ہیں، اور سائٹ کے لے آؤٹ کے ساتھ مماثلت تیز موڑ یا گڑبڑ روٹنگ پر مجبور کرتی ہے۔ دیکھ بھال تک رسائی اسی منطق کی پیروی کرتی ہے: ایک سلائیڈنگ دراز یا فرنٹ تک رسائی کا ڈیزائن اکثر تبدیل کیے جانے والے نیٹ ورکس کے لیے کام کرنا آسان ہے، جب کہ چند تبدیلیوں کے ساتھ مستحکم روابط کے لیے ایک مقررہ ڈھانچہ قابل قبول ہے۔ ایک فریم جو کاغذ پر کمپیکٹ نظر آتا ہے ایک بار کیبلز کے اندر آنے کے بعد سروس کرنا مشکل ہو سکتا ہے۔

لیبلنگ اور کیبل مینجمنٹ

واضح لیبلنگ فالٹس اور اپ گریڈ کے دوران وقت کی بچت کرتی ہے، اور بڑے فریموں میں ناقص لیبلنگ غلط کنکشنز، طویل فالٹ آئسولیشن اور قابل گریز بندش کا سبب بنتی ہے۔ ایک اچھا فریم الگ الگ پورٹ نمبرنگ، لیبل کی مخصوص جگہ، پیچ کورڈ روٹنگ رِنگز، ٹائی پوائنٹس، ایک سست اسٹوریج ایریا اور آنے والی کیبلز اور پیچ ڈوریوں کے درمیان علیحدگی کی اجازت دیتا ہے۔ اپنی روٹنگ رکھیںپیچ کی ڈوریبعد کی سوچ کے طور پر شامل کرنے کے بجائے شروع سے ہی منصوبہ بندی کی گئی۔

اقتباس کی درخواست کرنے سے پہلے ODF تفصیلات چیک لسٹ

کسی سپلائر سے رابطہ کرنے سے پہلے ان تفصیلات کو تیار کرنا پیچھے-اور-آگے کو چھوٹا کرتا ہے اور غلط کنفیگریشن حاصل کرنے کے خطرے کو کم کرتا ہے۔

ابھی ختم ہونے والے کل ریشے، نیز مستقبل کی نمو کے لیے ریزرو فیصد۔
انڈور یا آؤٹ ڈور انسٹالیشن، اور آؤٹ ڈور کے لیے، ہدف آئی پی ریٹنگ۔
ماؤنٹنگ کا طریقہ: 19-انچ ریک U-ہائیٹ، دیوار، قطب، DIN ریل یا کیبنٹ۔
کنیکٹر اور اڈاپٹر فارمیٹ (SC، LC، FC یا ST) اور پولش (UPC یا APC)۔
پگٹیل اور پیچ کی ہڈی کی قسم، لمبائی اور مقدار۔
اسپلائس ٹرے کی تعداد اور فی ٹرے کی ضرورت کی گنجائش۔
PON پروجیکٹس کے لیے اسپلٹر ریشو اور اسپلٹنگ پوزیشن۔
کیبل کے اندراج کی سمت اور کیبل قطر یا غدود کے سائز سے باہر۔
لیبلنگ اور پورٹ -نمبرنگ اسکیم۔
فکسڈ یا سلائیڈنگ ڈھانچہ، اور مطلوبہ رسائی کی طرف۔

ODF کنفیگریشنز کی مثال

تین گمنام منظرنامے دکھاتے ہیں کہ اوپر والے عوامل عملی طور پر کیسے یکجا ہوتے ہیں۔

چھوٹا FTTH بلڈنگ ڈسٹری بیوشن پوائنٹ

رائزر کے اندر SC/APC pigtails کے ساتھ 24 ریشوں کے لیے، دو الگ الگ ٹرے کے ساتھ ایک کمپیکٹ وال ماؤنٹ ODF اور نیچے یا سائیڈ کیبل کا اندراج عام طور پر کافی ہوتا ہے۔ چند فالتو بندرگاہوں کو محفوظ کرنے سے عمارت میں اضافی یونٹس کے لیے دوسرا فریم شامل کیے بغیر گنجائش نکل جاتی ہے۔

ڈیٹا سینٹر جمع کرنا

ایک مصروف گلیارے میں LC پر 96 ریشوں کے لیے، ایک 2U ہائی-کثافت سلائیڈنگ ریک ماؤنٹ ODF سامنے رسائی اور دوہری کیبل انٹری کے ساتھ پیچنگ کو قابل انتظام رکھتا ہے اور بھاری پیچ-ڈور کے بوجھ کے نیچے موڑ کے رداس کی حفاظت کرتا ہے۔ سلائیڈنگ دراز یہاں اہمیت رکھتا ہے کیونکہ تبدیلیاں اکثر ہوتی رہتی ہیں۔

کھمبے پر دیہی FTTH تک رسائی

بہت سارے صارفین کی طرف فیڈر کی تقسیم کے لیے، ایک آؤٹ ڈور اسپلٹر ڈسٹری بیوشن فریم جس کی درجہ بندی IP65 یا اس سے زیادہ ہے،1×32 سپلٹراور SC/APC کنیکٹرز، ایک انکلوژر میں تقسیم اور ماحولیاتی نمائش دونوں کو ہینڈل کرتے ہیں۔

درخواست کے ذریعے ODF کا انتخاب

FTTH اور PON ایکسیس نیٹ ورکس

FTTH کام دیوار ماؤنٹ فریموں کو گھر کے اندر، بیرونی فریموں کو بے نقاب رسائی پوائنٹس پر، اور PLC اسپلٹر فریموں کا استعمال کرتا ہے جہاں بھی غیر فعال تقسیم کی ضرورت ہوتی ہے۔ ایک تہہ خانے، ٹیلی کام روم یا فرش کی تقسیم کا مقام عام طور پر وال ماؤنٹ یونٹ کا مطالبہ کرتا ہے۔ ایک بیرونی مقام ایک آؤٹ ڈور-درجہ بندی کا مطالبہ کرتا ہے۔ اور ایک تقسیم کرنے والا نوڈ ایک اسپلٹر فریم کا مطالبہ کرتا ہے جو اسپلٹر کو ختم کرنے کے ساتھ مربوط کرتا ہے۔ ایک غیر فعال تعمیر کی ضرورت کے وسیع تر نظریہ کے لیے، یہFTTH غیر فعال اجزاءپروکیورمنٹ گائیڈ ایک مددگار ساتھی ہے۔

ڈیٹا سینٹرز اور ٹیلی کام رومز

یہ ماحول ریک ماؤنٹ اور ہائی-کثافت والے ماڈیولر فریموں کے حق میں ہیں، اور وہ عام طور پر ہائی فائبر کاؤنٹ، LC ہائی-کثافت اڈاپٹر، کلین پیچ-ڈور روٹنگ، قابل اعتماد لیبلنگ اور توسیع کے لیے کمرے کا مطالبہ کرتے ہیں۔ گھنے ریک میں، کیبل کا انتظام خام بندرگاہ کی کثافت جتنا وزن رکھتا ہے۔

انٹرپرائز بلڈنگز اور کیمپس نیٹ ورکس

یہاں صحیح فریم ریڑھ کی ہڈی کے ڈیزائن پر منحصر ہے۔ ایک اہم سامان کا کمرہ اکثر ریک ماؤنٹ فریم کا استعمال کرتا ہے، جبکہ فرش کی تقسیم کے مقامات وال ماؤنٹ فریم استعمال کرتے ہیں۔ متعدد عمارتوں کے کیمپس میں، ODFs ریڑھ کی ہڈی کے ریشوں کو ختم کرتے ہیں اور عمارتوں، سوئچز اور آلات کے کمروں کے درمیان ایک صاف پیچنگ پوائنٹ فراہم کرتے ہیں۔

صنعتی اور کنٹرول کابینہ نیٹ ورکس

صنعتی نیٹ ورک DIN ریل فریموں یا کمپیکٹ وال ماؤنٹ یونٹس پر جھکتے ہیں۔ فریم کو کنٹرول کیبنٹ میں فٹ ہونا ہوتا ہے، ریشوں کو مکینیکل تناؤ سے بچانا ہوتا ہے اور تکنیکی ماہرین کو بجلی کی وائرنگ کو چھوئے بغیر کنیکٹر تک پہنچنے دینا ہوتا ہے، جس میں وائبریشن، دھول، کیبنٹ کا درجہ حرارت اور تناؤ سے نجات تمام چیزیں شامل ہوتی ہیں۔

ODF بمقابلہ فائبر پیچ پینل بمقابلہ فائبر ڈسٹری بیوشن باکس

خریدار اکثر ان تینوں کو الجھا دیتے ہیں کیونکہ یہ سب فائبر کنکشن کا انتظام کرتے ہیں، پھر بھی وہ ایک جیسی نہیں ہیں۔ ایک ODF عام طور پر سب سے مکمل یونٹ ہوتا ہے، جو اڈاپٹر پینلز، اسپلائس ٹرے، کیبل روٹنگ، سست اسٹوریج اور تحفظ کو یکجا کرتا ہے۔ ایک فائبر پیچ پینل ایک ریک کے اندر کنیکٹورائزڈ پیچنگ پر زیادہ توجہ مرکوز کرتا ہے، حالانکہ کچھ میں اسپلائس ٹرے شامل ہیں۔ فائبر ڈسٹری بیوشن باکس عام طور پر چھوٹا ہوتا ہے اور FTTH عمارتوں، فرش پوائنٹس یا بیرونی رسائی والے مقامات پر اختتامی صارفین کے قریب بیٹھتا ہے۔

فیصلہ کرنے کا ایک مختصر طریقہ: ایک ODF استعمال کریں جب آپ کو ساختی ختم کرنے، الگ کرنے، پیچ کرنے اور ایک ساتھ انتظام کرنے کی ضرورت ہو۔ جب آپ کو بنیادی طور پر فعال آلات کے قریب ریک-کی بنیاد پر پیچ کی ضرورت ہو تو پیچ پینل کا استعمال کریں۔ اور جب آپ کو صارفین کے قریب کمپیکٹ ڈسٹری بیوشن کی ضرورت ہو تو ڈسٹری بیوشن باکس استعمال کریں۔ چونکہ نام دینا سپلائرز اور مارکیٹوں کے درمیان مختلف ہوتا ہے، اس لیے ڈیٹا شیٹ پر لیبل کے بجائے اصل ساخت، صلاحیت اور فنکشن کا جائزہ لیں۔ پر یہ گہری نظرODF اور فائبر پیچ پینل کے درمیان فرقپڑھنے کے قابل ہے اگر باؤنڈری اب بھی دھندلی محسوس ہوتی ہے۔

ODF کا انتخاب کرتے وقت عام غلطیاں

صرف پورٹ کاؤنٹ کے لحاظ سے انتخاب کرنا

پورٹ کی گنتی اہم ہے، لیکن یہ خود ہی کافی نہیں ہے۔ اسپلائس کی گنجائش، کیبل کا اندراج، اڈاپٹر کی شکل، دیکھ بھال کی جگہ اور توسیعی ہیڈ روم سبھی شکل دیتے ہیں کہ آیا فریم واقعی سائٹ پر کام کرے گا۔

مستقبل کی توسیع کو نظر انداز کرنا

ایک کم-قیمت والا فریم بغیر کسی اضافی صلاحیت کے نیٹ ورک کے بڑھتے ہی مہنگا ہو جاتا ہے۔ فائبر کی افزائش کا منصوبہ حتمی انتخاب سے پہلے نہ کہ بعد میں۔

انڈور ODF آؤٹ ڈور استعمال کرنا

اندرونی فریم بارش، دھول اور مسلسل بیرونی نمائش کے لیے نہیں بنائے گئے ہیں۔ بیرونی تنصیبات کو مناسب IP درجہ بندی اور غدود کے ڈیزائن کے ساتھ مناسب طریقے سے سیل بند دیوار کی ضرورت ہوتی ہے۔

منصوبہ بندی کے بغیر کنیکٹر کی اقسام کو ملانا

SC, LC, FC, APC اور UPC کے انتخاب کو پیچ کی ہڈیوں، pigtails اور فعال آلات کے ساتھ سیدھ میں لانا ہوتا ہے۔ غلط امتزاج تنصیب کی پیچیدگی میں اضافہ کرتا ہے اور، غیر مماثل پولش کی صورت میں، آپٹیکل کارکردگی کو کم کرتا ہے۔

بحالی تک رسائی کو بھولنا

ایک فریم جو کاغذ پر کمپیکٹ نظر آتا ہے ایک بار کیبل لگنے کے بعد سروس کرنا مشکل ہو سکتا ہے۔ اس بات کو یقینی بنائیں کہ تکنیکی ماہرین تنصیب کے بعد محفوظ طریقے سے اڈاپٹر، اسپلائس ٹرے اور روٹنگ والے علاقوں تک پہنچ سکتے ہیں۔

اکثر پوچھے گئے سوالات

سوال: ODF کس لیے استعمال ہوتا ہے؟

A: ایک ODF کا استعمال آپٹیکل ریشوں کو نیٹ ورک میں ایک سٹرکچرڈ پوائنٹ پر ختم کرنے، الگ کرنے، پیچ کرنے، حفاظت کرنے اور منظم کرنے کے لیے کیا جاتا ہے، تاکہ آنے والی کیبلز باہر جانے والے ریشوں، پگٹیلز، پیچ کی ہڈیوں یا اسپلٹرز سے لیبل لگے ہوئے اور قابل رسائی طریقے سے جڑیں۔

سوال: ODF کی اہم اقسام کیا ہیں؟

A: اہم اقسام ہیں ریک ماؤنٹ، وال ماؤنٹ، آؤٹ ڈور، DIN ریل، PLC سپلٹر اور ہائی-کثافت والے ماڈیولر فریم، ہر ایک مختلف انسٹالیشن ماحول، فائبر کاؤنٹ اور ایپلیکیشن کے لیے موزوں ہے۔

سوال: ODF اور فائبر پیچ پینل میں کیا فرق ہے؟

A: ایک ODF عام طور پر ایک مکمل فائبر مینجمنٹ یونٹ ہوتا ہے جس میں اسپلائس ٹرے، روٹنگ اور سلیک اسٹوریج شامل ہوتا ہے، جب کہ ایک پیچ پینل ریک کے اندر کنیکٹورائزڈ پیچنگ پر فوکس کرتا ہے۔ کچھ پروڈکٹس لائن کو دھندلا کر دیتے ہیں، اس لیے ساخت اور فنکشن نام سے زیادہ اہمیت رکھتے ہیں۔

سوال: FTTH کے لیے کون سا ODF بہترین ہے؟

A: یہ مقام پر منحصر ہے۔ وال ماؤنٹ فریم سوٹ انڈور بلڈنگ ڈسٹری بیوشن، آؤٹ ڈور فریم سوٹ ایکسپوزڈ ایکسس پوائنٹس، اور PLC اسپلٹر فریم سوٹ نوڈس جہاں ایک فیڈر بہت سے سبسکرائبرز میں تقسیم ہوتا ہے۔

سوال: ایک ODF کتنے ریشے سپورٹ کر سکتے ہیں؟

A: قسم اور ڈیزائن کے لحاظ سے صلاحیت وسیع پیمانے پر ہوتی ہے، ایک چھوٹے DIN ریل یونٹ میں تقریباً 4 ریشوں سے لے کر ایک اعلی-کثافت والے ریک فریم میں 144 فائبر یا اس سے زیادہ تک۔ ڈیٹا شیٹ پر درست اعداد و شمار کی تصدیق کریں، کیونکہ یہ اڈاپٹر فارمیٹ اور سپلائر کنفیگریشن کے ساتھ مختلف ہوتی ہے۔

سوال: FTTH اور PON میں APC کنیکٹر کیوں مشترک ہیں؟

A: APC کے آخری چہروں میں 8 ڈگری کا زاویہ ہوتا ہے جو پیچھے کی عکاسی کو دباتا ہے، جس سے UPC سے زیادہ واپسی کا نقصان ہوتا ہے۔ مشترکہ غیر فعال آپٹیکل ٹری میں، ریفلیکشن کو کنٹرول کرنا برانچ پر موجود ہر سبسکرائبر کے لیے سگنل کے معیار کی حفاظت کرتا ہے، یہی وجہ ہے کہ APC PON میں معیاری ہے۔

سوال: کیا میں انڈور ODF باہر استعمال کر سکتا ہوں؟

ج: یہ مناسب نہیں ہے۔ انڈور فریموں میں سگ ماہی، UV مزاحمت اور غدود کے ڈیزائن کی ضرورت نہیں ہوتی ہے، اس لیے بے نقاب تنصیب کو مناسب IP درجہ بندی کے ساتھ آؤٹ ڈور-ریٹیڈ فریم کا استعمال کرنا چاہیے۔

نتیجہ

آپٹیکل ڈسٹری بیوشن فریم کی اہم اقسام ریک ماؤنٹ، وال ماؤنٹ، آؤٹ ڈور، DIN ریل، PLC سپلٹر اور ہائی-کثافت ماڈیولر ہیں، اور صحیح انتخاب فائبر کی گنتی، تنصیب کی جگہ، ماحول، کنیکٹر اور پولش کی قسم، اسپلائس ٹرے کی گنجائش، کیبل روٹنگ اور مستقبل میں توسیع کی پیروی کرتا ہے۔ ایک چھوٹی انڈور سائٹ کو صرف دیوار ماؤنٹ فریم کی ضرورت ہو سکتی ہے۔ ٹیلی کام رومز اور ڈیٹا سینٹرز عام طور پر ریک ماؤنٹ یا ہائی-کثافت والے فریموں کے لیے کال کرتے ہیں۔ FTTH اور PON نیٹ ورک اکثر بیرونی اور PLC اسپلٹر فریم استعمال کرتے ہیں۔ اور صنعتی الماریاں DIN ریل فریموں کے ذریعہ اچھی طرح سے پیش کی جاتی ہیں۔ منتخب کرنے سے پہلے، اوپر دی گئی چیک لسٹ کا استعمال کرتے ہوئے اپنے پروجیکٹ کی تفصیلات تیار کریں، اور ایک ایسا فریم جو عملی، قابل اعتماد اور برقرار رکھنے میں آسان ہو اس کی وضاحت کرنا بہت آسان ہو جاتا ہے۔
