Evolux ڈیٹا سینٹر فائبر کیبلنگ حل
MPO/MTP ٹرنک اور بریک آؤٹس، LC پیچ کورڈز، OM3/OM4 ملٹی موڈ یا OS2 سنگل-موڈ کے اختیارات، ہم آہنگ اڈاپٹرز اور پروجیکٹ-مخصوص لیبلنگ کے ساتھ ایک RFQ-تیار غیر فعال فائبر BOM بنائیں۔
2013 میں قائم ہوا۔
کمپنی پروفائل کی اشاعت
10+ سال
فائبر آپٹک انڈسٹری کا تجربہ سائٹ پر بیان کیا گیا ہے۔
بلک کے لیے نمونے۔
نمونہ، چھوٹی-بیچ اور والیوم آرڈر سپورٹ
IL/RL دستاویزات
منصوبے مکمل ہوئے۔
اعلی-سرور رومز، انٹرپرائز نیٹ ورکس اور کلاؤڈ انفراسٹرکچر کے لیے کثافت فائبر کیبلنگ
Evolux ڈیٹا سینٹر فائبر کیبلنگ پروجیکٹس کے لیے غیر فعال کنیکٹیویٹی فراہم کرتا ہے، بشمول LC پیچ کورڈز، MPO/MTP کیبل اسمبلیاں، OM3 اور OM4 ملٹی موڈ کیبلز، OS2 سنگل-موڈ کیبلز، فائبر اڈاپٹر اور pigtails۔ رینج میں سامان کی پیچنگ، کابینہ کے لنکس، ریڑھ کی ہڈی کے تنوں، بریک آؤٹ ٹرانزیشنز اور کیبلنگ کے ڈھانچے کی حرکت، اضافہ اور تبدیلیاں شامل ہیں۔ ڈیٹا سینٹر آپریٹرز، نیٹ ورک انٹیگریٹرز، کیبلنگ ٹھیکیدار اور تقسیم کار معیاری مصنوعات خرید سکتے ہیں، نمونوں کی درخواست کر سکتے ہیں یا چھوٹے-بیچ اور بلک پروڈکشن کے لیے پروجیکٹ BOM تیار کر سکتے ہیں۔ ڈیٹا سینٹر فائبر کیبلنگ مینوفیکچرر اور OEM فائبر آپٹک کیبل اسمبلی سپلائر کے طور پر، Evolux کنیکٹر کے امتزاج، فائبر موڈ، پولش، لمبائی، جیکٹ، رنگ، لیبلنگ اور پیکیجنگ کا جائزہ لے سکتا ہے۔ اعلی کثافت MPO/MTP کیبلنگ حل کی منصوبہ بندی کرنے والے خریداروں کو RFQ کے ساتھ ٹرانسیور انٹرفیس، فائبر کاؤنٹ، جنس اور قطبیت جمع کروانا چاہیے۔
قابل تصدیق تصریحات کے ساتھ ڈیٹا سینٹر فائبر کیبلنگ مصنوعات
ذیل میں پروڈکٹ کارڈز Evolux پروڈکٹ کے صفحات پر شائع کردہ ناموں، اختیارات اور عددی اقدار کا استعمال کرتے ہیں۔ حتمی کوٹیشنز کو منتخب نقصان کے درجے، کنیکٹر میپنگ اور کیبل کی تعمیر کی نشاندہی کرنی چاہیے کیونکہ ہر آپشن ہر اسمبلی پر لاگو نہیں ہوتا ہے۔

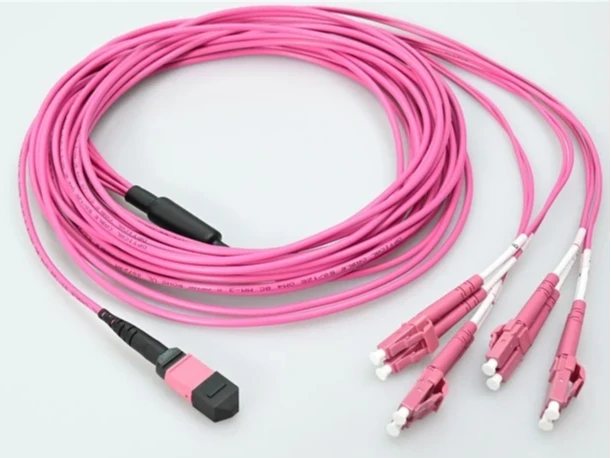

MTP Female to 4 × LC UPC ڈوپلیکس، 8-Fiber OM4
- OM4 50/125 µm; 850/1300 nm
- MTP IL 0.35 dB زیادہ سے زیادہ؛ LC IL 0.2 dB سے کم یا اس کے برابر
- 3.0 ملی میٹر OFNP کیبل؛ 40/100G اور 850 nm پر 150 میٹر

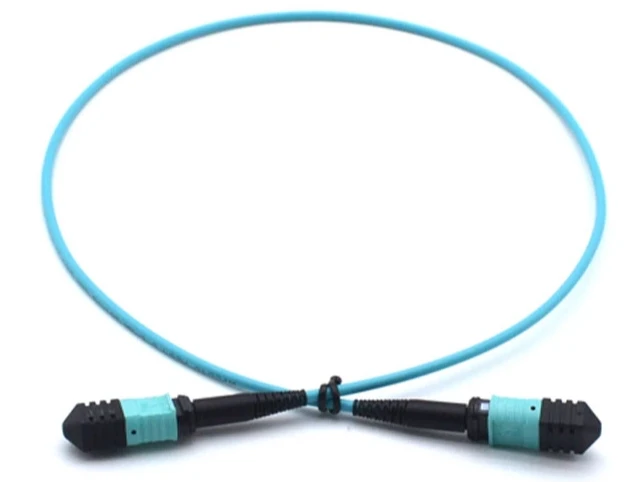

MPO/MPO{{0}OM3-12F-3.0MM-LSZH-1M
- 12 فائبر OM3 اسمبلی
- 3.0 ملی میٹر LSZH کیبل؛ شائع 1 میٹر ترتیب
- MM کم-نقصان IL: عام<0.30 dB; max <0.5 dB

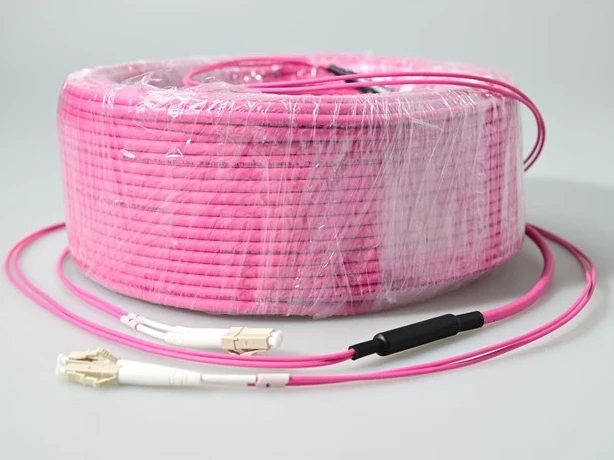

LC سے LC OM4 ملٹی موڈ ڈوپلیکس پیچ کورڈ
- 1.25 ملی میٹر چھوٹا-فارم-فیکٹر فیرول
- IEC 61754-20 کنیکٹر انٹرفیس
- رائزر، پلینم اور اپنی مرضی کے مطابق کیبل کے اختیارات بیان کیے گئے۔
LC UPC OM3 Uniboot ملٹی موڈ پیچ کیبل
- OM3 لیزر-آپٹمائزڈ 50/125 µm فائبر
- 10G 850 nm پر 300 میٹر تک پہنچتا ہے۔
- OFNR اور OFNP؛ معیاری لمبائی 0.5 میٹر سے 30 میٹر
حسب ضرورت LC/UPC سنگل-موڈ پیچ کیبل
- 9/125 µm سنگل-موڈ آپشن
- IL 0.30 dB سے کم یا اس کے برابر IEC گریڈ C؛ 0.15 dB سے کم یا اس کے برابر IEC گریڈ B
- 0.9/2.0/3.0 ملی میٹر؛ PVC، LSZH یا OFNP
الائنمنٹ آستین کے ساتھ MTP/MPO اڈاپٹر
- اندراج نقصان 0.2 ڈی بی زیادہ سے زیادہ
- کم از کم 1,000 ملاوٹ کے چکر
- flanged/ flangeless؛ سمپلیکس / ڈوپلیکس؛ RoHS نے کہا

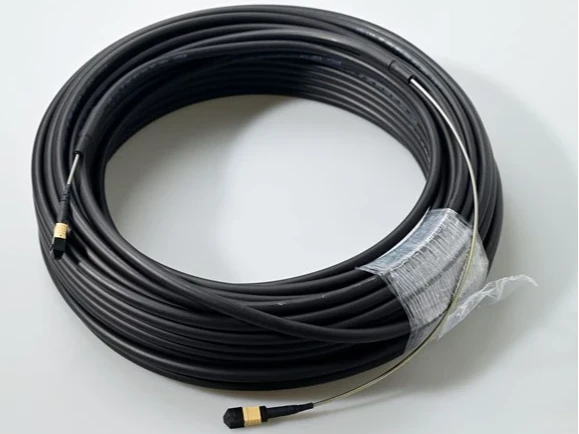

MPO/MTP بکتر بند فائبر آپٹک پیچ کی ہڈی
- OS2، OM3 یا OM4؛ 8، 12، 24، 48، 72 یا 144 ریشے
- سرپل سٹینلیس-اسٹیل ٹیپ آرمر
- IEC 61754-7 اور TIA 604-5
LC/LC ڈوپلیکس ملٹی موڈ اڈاپٹر
- LC اڈاپٹر کی قسم؛ ڈوپلیکس جسم
- UPC پولش انٹرفیس
- ملٹی موڈ کوئی-فلنج کنفیگریشن نہیں۔

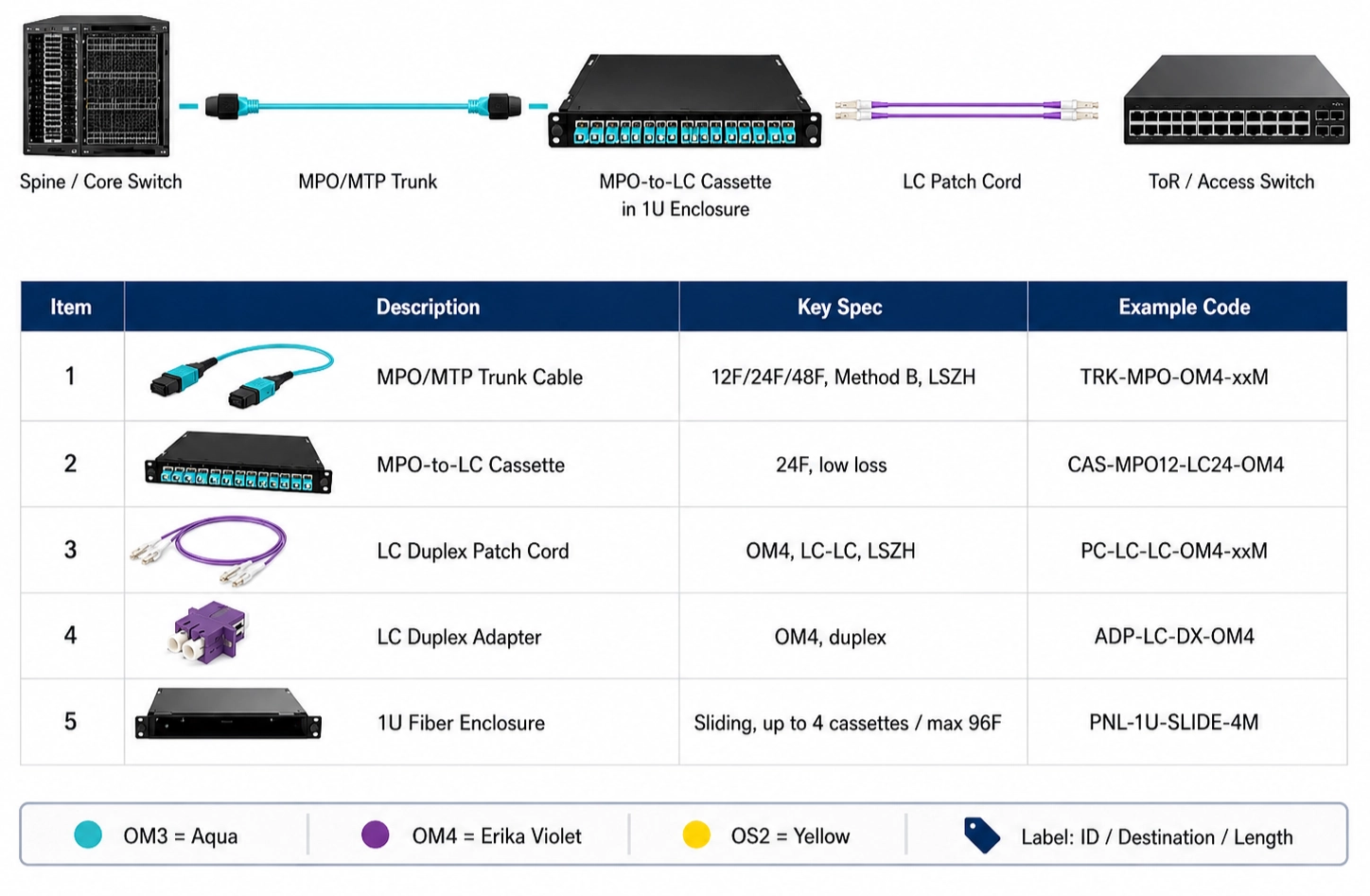

ہائی-کثافت ڈیٹا سینٹر فائبر کیبلنگ آرکیٹیکچر بذریعہ لنک رول
ایک مفید سٹرکچرڈ کیبلنگ پلان کنکشن پوائنٹس سے شروع ہوتا ہے، عام کیبل کی فہرست سے نہیں۔ ہر مرحلے پر آلات کے انٹرفیس اور پیچنگ کے طریقہ کار کا نقشہ بنائیں، پھر کنیکٹر کی صنف، قطبیت، فائبر گریڈ اور جیکٹ کو مکمل چینل پر تفویض کریں۔
سرور یا اسٹوریج
LC ڈوپلیکس یا ڈائریکٹ MPO/MTP ٹرانسیور انٹرفیس اور مطلوبہ فائبر گریڈ کی تصدیق کریں۔
01
ToR / EoR سوئچ
ڈوپلیکس پورٹس کے لیے ایل سی پیچنگ یا متوازی-سے-ڈوپلیکس کنورژن کے لیے MPO/MTP بریک آؤٹ استعمال کریں۔
02
ریک پیچ فیلڈ
LC ڈوپلیکس یا MPO/MTP اڈاپٹر کو خریدار-مخصوص پینل یا کیسٹ فوٹ پرنٹ سے میچ کریں۔
03
قطار / ریڑھ کی ہڈی کا ٹرنک
پہلے سے-ختم شدہ MPO/MTP اسمبلیاں ریشوں کو مضبوط کرتی ہیں اور فیلڈ کو ختم کرنے کے کام کو کم کرتی ہیں۔
04
MDA / کراس-جوڑیں۔
پورے ڈھانچے والے کیبلنگ کے راستے پر لیبلنگ، قطبیت اور نقصان-بجٹ ریکارڈز کو محفوظ رکھیں۔
05
| پروجیکٹ کی حالت | تجویز کردہ کیبلنگ سمت | خریدار کو تصدیق کرنی ہوگی۔ | متعلقہ Evolux دائرہ کار |
|---|---|---|---|
| ڈوپلیکس سامان کی پیچنگ | LC-سے-LC ڈوپلیکس یا یونی بوٹ کیبل | فائبر گریڈ، پولش، لمبائی، جیکٹ، پورٹ لیبلنگ | OM3/OM4 ملٹی موڈ اور 9/125 µm سنگل-موڈ ایل سی اسمبلیاں |
| متوازی ریڑھ کی ہڈی | MPO/MTP ٹرنک | 8/12/24-فائبر ڈیزائن، جنس، قطبیت، کلیدی واقفیت، نقصان کی کلاس | OS2، OM3 اور OM4 کنفیگریشنز میں MPO/MTP اسمبلیاں |
| متوازی-ٹو-ڈپلیکس ہجرت | MTP/MPO-سے-LC بریک آؤٹ | ٹرانسیور میپنگ، ایل سی پیئر آرڈر، جنس اور کل چینل نقصان | 8-فائبر OM4 MTP خاتون سے چار LC UPC ڈوپلیکس اسمبلی |
| ہائی-ٹریفک یا بے نقاب راستہ | بکتر بند ملٹی-فائبر اسمبلی | فائبر کاؤنٹ، کیبل جیومیٹری، روٹ کی رکاوٹیں اور موڑ کنٹرول | سرپل سٹینلیس-اسٹیل آرمرڈ MPO/MTP اختیارات |
| پینل یا کیسٹ کپلنگ | LC یا MPO/MTP اڈاپٹر | فوٹ پرنٹ، فلانج، کلیدی واقفیت، موڈ اور پولش مطابقت | LC ڈوپلیکس اور MTP/MPO flanged یا flangeless adapters |
کومپیکٹ ٹرنک اور بریک آؤٹ لنکس کے لیے MPO/MTP ڈیٹا سینٹر فائبر کیبلنگ
Evolux کی شائع شدہ رینج ایک منظم نظام میں دو عملی MPO/MTP کرداروں کی حمایت کرتی ہے:تقسیم پوائنٹس کے درمیان کثیر-فائبر ٹرنکنگاور بریک آؤٹ اسمبلیاں جو آلات سے ڈوپلیکس کنیکٹر پیش کرتی ہیں۔
8 فائبرز → 4 LC ڈوپلیکس جوڑے
بریک آؤٹ کارکردگی دونوں کنیکٹر کی اقسام پر بیان کی گئی ہے۔
8-فائبر OM4 اسمبلی ایک MTP خاتون کنیکٹر اور چار LC UPC ڈوپلیکس سروں کا استعمال کرتی ہے۔ اس کی شائع شدہ حدود MTP انٹرفیس کو LC انٹرفیس سے 0.35 dB زیادہ سے زیادہ اندراج نقصان پر 0.2 dB سے کم یا اس کے برابر پر الگ کرتی ہیں، لہذا خریدار ایک غیر متعینہ "کم-نقصان" کے دعوے پر انحصار کرنے کے بجائے ہر کنکشن کو چینل کے نقصان کے بجٹ میں رکھ سکتا ہے۔
8-144 ریشے شائع ہوئے۔
معیاری اور بکتر بند تعمیرات مختلف راستوں کا پتہ دیتی ہیں۔
معیاری MPO/MPO{{0}OM3-12F-3.0MM-LSZH-1M پروڈکٹ کمپیکٹ انڈور ٹرنکنگ کے لیے موزوں ہے، جب کہ بکتر بند MPO/MTP رینج سرپل سٹینلیس سٹیل ٹیپ کا اضافہ کرتی ہے۔میکانی نمائش کے لیے آرمرنگ کا انتخاب کیا جانا چاہیے۔; یہ موڑ کنٹرول، کنیکٹر کے نقصان، قطبیت یا پینل کی مطابقت کی تصدیق کرنے کی ضرورت کو تبدیل نہیں کرتا ہے۔
گھنے سوئچ اور سرور پیچنگ کے لیے LC ڈیٹا سینٹر فائبر کیبلنگ
LC اسمبلیاں سازوسامان کی بندرگاہوں اور پیچ فیلڈز کو فٹ کرتی ہیں جہاں ہر لنک ایک ڈوپلیکس ٹرانسمٹ/ریسیو جوڑا استعمال کرتا ہے۔ 1.25 ملی میٹر ایل سی فیرولSC سے چھوٹا انٹرفیس فراہم کرتا ہے۔، جبکہ یونی بوٹ کی تعمیر گھنے ریک کے ذریعے کیبل باڈیز کی تعداد کو کم کرتی ہے۔
OM3: 850 nm پر 300 میٹر تک 10G
OM3 استعمال کریں جہاں ٹرانسیور اور پہنچ اس کی حمایت کرتے ہیں۔
شائع شدہ LC UPC OM3 uniboot کیبل لیزر-آپٹمائزڈ 50/125 µm فائبر کا استعمال کرتی ہے اور OFNR اور OFNP ورژن میں پیش کی جاتی ہے۔ Evolux 0.5m سے 30m تک معیاری لمبائیوں کی فہرست بناتا ہے اور اپنی مرضی کی لمبائیوں کو قبول کرتا ہے، جس سے BOM کو ہر ریک پوزیشن کے لیے ایک لمبائی استعمال کرنے کے بجائے سروس-لوپ اضافی کو کنٹرول کرنے کی اجازت ملتی ہے۔
OM4 یا 9/125 µm سنگل-موڈ
آپٹکس سے فائبر گریڈ کا انتخاب کریں، اکیلے رنگ نہیں۔
LC پورٹ فولیو میں شامل ہے۔OM4 ملٹی موڈ ڈوپلیکس پروڈکٹاور PVC، LSZH یا OFNP کیبل کے اختیارات کے ساتھ حسب ضرورت 9/125 µm سنگل-موڈ اسمبلیاں۔ جیکٹ کا رنگ شناخت کی حمایت کر سکتا ہے، لیکن خریداری کی تفصیلات میں فائبر موڈ، پولش، جیکٹ کی درجہ بندی اور IL/RL کی ضروریات کو واضح طور پر بیان کرنا چاہیے۔
ڈیٹا سینٹر فائبر کیبلنگ کے لیے نقصان-بجٹ، پولرٹی اور انٹرفیس کنٹرولز
جو چیز پہلے سے-ختم شدہ اسمبلی کو قابل تعینات بناتی ہے وہ ہر لنک انتساب کے درمیان معاہدہ ہے۔ ان چیکوں کو پروڈکشن سے پہلے منظور شدہ ڈرائنگ یا BOM پر حل کیا جانا چاہیے۔
آپٹیکل نقصان کا بجٹ
ہر میٹڈ جوڑے پر بیان کردہ کنیکٹر اور اڈاپٹر کے نقصانات شامل کریں، نیز فائبر کشیدگی اور انجینئرنگ مارجن۔ اقتباس کے ساتھ IL/RL رپورٹ فارمیٹ کی درخواست کریں۔
MPO/MTP قطبیت
اختتام-سے-فائبر میپ اور کلیدی واقفیت کی وضاحت کریں۔. "MPO/MTP مطابقت پذیر" اکیلے اس بات کی نشاندہی نہیں کرتا ہے کہ آیا چینل ٹرانسمٹ اور وصول کرنے والے راستوں کو محفوظ رکھتا ہے۔
کنیکٹر کی جنس
ٹرانسیور، ٹرنک، اڈاپٹرز اور کیسٹوں پر نقشہ پن اور ان پن کیے ہوئے انٹرفیس۔ دو پن والے کنیکٹرز کو درست طریقے سے میٹ نہیں کیا جا سکتا۔
فائبر گریڈ اور آپٹکس
OM3، OM4 یا OS2 کو طول موج، ڈیٹا کی شرح اور ٹرانسیور ڈیٹا شیٹ تک پہنچنے کے لیے میچ کریں۔ چینل کو دوبارہ چیک کیے بغیر فائبر گریڈ کو تبدیل نہ کریں۔
جیکٹ اور راستہ
ریاست LSZH, OFNR, OFNP یا دیگر مطلوبہ تعمیرات کے ساتھ ساتھ کیبل قطر، روٹنگ ماحول اور مکینیکل تحفظ کی ضروریات۔
شناختی منصوبہ
پورٹ کا نام دینے کا کنونشن، آخر میں لیبل، جیکٹ یا بوٹ کے رنگ، لمبائی کا شیڈول اور تنصیب کی ترتیب کے لیے درکار پیکیجنگ گروپ فراہم کریں۔
جائزہ کے لیے ایک مکمل غیر فعال فائبر کیبلنگ BOM بھیجیں۔
ایک سورسنگ مینیجر یا پروڈکٹ انجینئر کو ہر میٹنگ انٹرفیس اور ہر تجارتی قسم کی شناخت کرنے کے لیے کافی معلومات فراہم کرنی چاہیے۔ اس سے وضاحتی لوپس کم ہو جاتے ہیں اور نمونے کی جانچ کو معنی خیز بنا دیتا ہے۔
درخواست اور ٹوپولوجی:سرور، اسٹوریج، ToR/EoR، بیک بون، MDA یا کراس-کنیکٹ رول۔
انٹرفیس:کنیکٹر کی قسم، پولش، MPO/MTP فائبر کاؤنٹ، جنس، کلیدی واقفیت اور قطبیت۔
آپٹیکل میڈیا:OM3، OM4 یا OS2، طول موج، ڈیٹا کی شرح، پہنچ اور مطلوبہ نقصان کی کلاس۔
مکینیکل تعمیر:کیبل کی لمبائی، قطر، بریک آؤٹ کی لمبائی، جیکٹ کی درجہ بندی، کوچ اور کھینچنے کی ضروریات۔
تجارتی تفصیلات:ترتیب کے لحاظ سے مقدار، نمونے کی مقدار، لیبل، لوگو، پیکیجنگ اور مطلوبہ دستاویزات۔
کسٹم ڈیٹا سینٹر فائبر کیبلنگ کنفیگریشن اور ڈرائنگ کا جائزہ
Evolux کا کہنا ہے کہ کنیکٹر کے امتزاج، کیبل کی لمبائی، فائبر موڈز، پالش کی اقسام، کیبل کے ڈھانچے، جیکٹ اور بوٹ کے رنگ، لیبلز اور پیکیجنگ کا پروجیکٹ پر مبنی سپلائی کے لیے جائزہ لیا جا سکتا ہے۔
تفصیلات اور ڈرائنگ سپورٹ
ایک ڈرائنگ، پروڈکٹ کا نمونہ، موجودہ تفصیلات یا ٹوپولوجی کا اشتراک کریں۔ جائزہ میں نمونہ تیار کرنے سے پہلے کنیکٹر میپنگ، بریک آؤٹ ڈائمینشن، لمبائی برداشت، جیکٹ، لیبل پوزیشن اور پیکنگ یونٹ کو لاک کرنا چاہیے۔
- BOM اور ٹوپولوجی کا جائزہ
- کنیکٹر اور فائبر ملاپ
- معیاری یا حسب ضرورت ترتیب
نمونہ، چھوٹا-بیچ اور بلک سپلائی
سائٹ نمونے کی تشخیص، چھوٹے-بیچ کی تخصیص اور بڑے پیمانے پر پیداوار کی تصدیق کرتی ہے۔ یہ تمام ڈیٹا سینٹر اسمبلیوں کے لیے ایک مقررہ MOQ یا نمونے لینے کا سائیکل شائع نہیں کرتا ہے کیونکہ ترتیب اور مقدار آرڈر کو متاثر کرتی ہے۔
- مطابقت کا نمونہ
- کارکردگی کی تشخیص
- پیداوار کے حوالہ کے طور پر منظور شدہ نمونہ
نجی لیبل اور تنصیب کی شناخت
دستیاب حسب ضرورت میں جیکٹ اور بوٹ کے رنگ، کیبل مارکر، پروڈکٹ لیبل، لوگو، غیر جانبدار پیکیجنگ اور کسٹمر-کی مخصوص پیکیجنگ شامل ہیں۔ منظور شدہ آرٹ ورک میں متن، بارکوڈ فارمیٹ اور اختتام-A/end-B کنونشن کی وضاحت کریں۔
- اپنی مرضی کے مطابق کیبل اور پروڈکٹ لیبل
- لوگو اور پیکیجنگ کا جائزہ
- پروجیکٹ کے ذریعہ رنگین کوڈنگ
فائبر کیبل اسمبلی پروکیورمنٹ کے لیے معیارات اور معیار کا ریکارڈ
سب سے زیادہ مفید معیار کا ثبوت عین مطابق مصنوعات اور بیچ سے منسلک ہے۔ Evolux مصنوعات کے صفحات درج ذیل انٹرفیس معیارات، مواد کے بیانات اور جانچ کے اختیارات شائع کرتے ہیں۔ خریداروں کو حوالہ شدہ SKU کے خلاف قابل اطلاق دستاویز کی درخواست کرنی چاہیے۔
IEC 61754-7 اور TIA 604-5
MPO/MTP بکتر بند اسمبلی اور MPO/MTP اڈاپٹر رینج کے لیے شائع کیا گیا۔ یہ حوالہ جات ملٹی-فائبر کنیکٹر انٹرفیس اور انٹرمیٹیبلٹی چیکس کو سپورٹ کرتے ہیں۔
Telcordia GR-326 اور JIS
0.2 dB زیادہ سے زیادہ-نقصان MTP/MPO اڈاپٹر صفحہ پر درج ہے۔ آرڈر کیے جانے والے اڈاپٹر کنفیگریشن کے لیے درست اہلیت یا تعمیل دستاویز کی تصدیق کریں۔
OFNP کیبل جیکٹ
8-فائبر OM4 MTP-سے LC اسمبلی کے لیے شائع کیا گیا۔ یہ بیان کردہ پلینم کیبل کی تعمیر کی نشاندہی کرتا ہے۔ پروجیکٹ ڈیزائنر مقامی کوڈ کی قبولیت کے لیے ذمہ دار رہتا ہے۔
IEC 61754-20
LC OM4 ڈوپلیکس پیچ کی ہڈی کے لیے شائع کیا گیا۔ یہ SFP، XFP اور SFP+ آلات کے کنکشن میں استعمال ہونے والے LC کنیکٹر انٹرفیس کی شناخت کرتا ہے۔
RoHS مواد کی تعمیل
MTP/MPO اڈاپٹر کے لیے بیان کیا گیا ہے۔ پروکیورمنٹ ریکارڈز کے لیے، موجودہ ڈیکلریشن کی درخواست کریں جو حوالہ شدہ پروڈکٹ یا مادی خاندان کی شناخت کرتا ہو۔
اندراج-نقصان / واپسی-نقصان کی رپورٹنگ
Evolux کا کہنا ہے کہ IL/RL رپورٹس فراہم کی جا سکتی ہیں۔ طول موج، حد، جانچ کا طریقہ، نمونے لینے کی بنیاد اور آیا سیریلائزڈ نتائج کی ضرورت ہے اس کی وضاحت کریں۔
Evolux کا کہنا ہے کہ اسے 2013 میں قائم کیا گیا تھا اور اس کے پاس فائبر آپٹک انڈسٹری کا 10 سال سے زیادہ کا تجربہ ہے۔ جائزہ شدہ صفحات پر کوئی ڈیٹا-سینٹر-مخصوص شپمنٹ کل یا نامزد ڈیٹا سینٹر کیس شائع نہیں کیا گیا ہے، اس لیے یہ حل والا صفحہ ڈیٹا سینٹر کے حصے کو غیر تصدیق شدہ تعیناتی شمار تفویض نہیں کرتا ہے۔
ڈیٹا سینٹر فائبر کیبلنگ حل اکثر پوچھے گئے سوالات
ڈیٹا سینٹر فائبر کیبلنگ RFQ میں کون سی معلومات شامل ہونی چاہیے؟
لنک رول، ٹرانسیور یا آلات کا انٹرفیس، کنیکٹر کی قسم، فائبر موڈ، فائبر کاؤنٹ، پولرٹی، کنیکٹر کی صنف، پولش، کیبل کی لمبائی، جیکٹ کی درجہ بندی، لمبائی کے لحاظ سے مقدار، لیبلنگ اور پیکیجنگ فراہم کریں۔ ٹوپولوجی، BOM، ڈرائنگ، نمونہ یا موجودہ تصریح Evolux کو کوٹیشن سے پہلے اجزاء کی مطابقت کی جانچ میں مدد کرتی ہے۔
ڈیٹا سینٹر کو ایم پی او/ایم ٹی پی کے بجائے ایل سی ڈوپلیکس کب استعمال کرنا چاہیے؟
LC ڈوپلیکس کا استعمال کریں جہاں فعال آلات اور پیچ فیلڈز ڈوپلیکس LC پورٹس کو بے نقاب کرتے ہیں اور لنک میں ایک ٹرانسمٹ/ریسیو جوڑا ہوتا ہے۔ ملٹی-فائبر ٹرنک، متوازی-آپٹکس پورٹس یا ہائی-کثافت جمع کرنے کے لیے MPO/MTP استعمال کریں؛ ایک MPO/MTP-سے-LC ہارنس یا کیسٹ کی منتقلی دو انٹرفیس کی اقسام کو جوڑ سکتی ہے۔
خریداروں کو OM3، OM4 اور OS2 کے درمیان کیسے انتخاب کرنا چاہئے؟
فائبر کو ٹرانسیور کی تفصیلات، طول موج، پہنچ اور نصب شدہ پلانٹ سے ملا دیں۔ Evolux OM3 اور OM4 50/125 µm ملٹی موڈ اسمبلیوں اور OS2 9/125 µm سنگل-موڈ کے اختیارات کی فہرست دیتا ہے۔ اکیلے جیکٹ کا رنگ منتخب کرنے کے بجائے آلات کی ڈیٹا شیٹ کے عین مطابق گریڈ کی تصدیق کریں۔
پیداوار سے پہلے کن ایم پی او/ایم ٹی پی کی تفصیلات کی تصدیق ہونی چاہیے؟
فائبر کی گنتی، کنیکٹر کی جنس، کلیدی واقفیت، قطبی طریقہ، UPC یا APC پالش، فائبر گریڈ، نقصان کی کلاس اور اختتام-سے-میپنگ کی تصدیق کریں۔ یہ صفات ایک نظام کے طور پر کام کرتی ہیں، لہذا غلط قطبیت یا جنس کے ساتھ کیبل کی درست قسم اب بھی لنک کو کام کرنے سے روک سکتی ہے۔
کسٹم ڈیٹا سینٹر فائبر کیبلز کے لیے MOQ اور نمونہ لیڈ ٹائم کیا ہیں؟
Evolux کا کہنا ہے کہ یہ نمونے، چھوٹے-بیچ کی تخصیص اور بڑے پیمانے پر پیداوار کی حمایت کرتا ہے، لیکن ویب سائٹ اس حل کے لیے ایک مقررہ عددی MOQ یا نمونہ لیڈ ٹائم شائع نہیں کرتی ہے۔ کنیکٹر، فائبر، لمبائی، جیکٹ، لیبلنگ، ٹیسٹ-رپورٹ اور مقدار کی ضروریات کا جائزہ لینے کے بعد دونوں کی تصدیق ہونی چاہیے۔
کیا Evolux نجی-لیبل کیبلز اور ٹیسٹ دستاویزات فراہم کر سکتا ہے؟
شائع شدہ حسب ضرورت کے دائرہ کار میں جیکٹ اور بوٹ کے رنگ، کیبل مارکر، پروڈکٹ لیبل، لوگو، غیر جانبدار یا کسٹمر-مخصوص پیکیجنگ اور مصنوعات کی ترتیب شامل ہیں۔ ڈیٹا شیٹ اور اندراج-نقصان/واپسی-نقصان کا ٹیسٹ-رپورٹ سپورٹ بھی بیان کیا گیا ہے۔ اس بات کی وضاحت کریں کہ آیا رپورٹیں بیچ-کی بنیاد پر ہیں یا منظور شدہ آرڈر کی تفصیلات میں سیریلائزڈ ہیں۔
اصلی انٹرفیس کے ارد گرد اپنا ڈیٹا سینٹر فائبر کیبلنگ BOM بنائیں
ٹوپولوجی، ٹرانسیور انٹرفیس، کنیکٹر میپنگ، OM3/OM4 یا OS2 کی ضرورت، لمبائی، جیکٹ، مقدار اور لیبلنگ پلان بھیجیں۔ Evolux جمع کردہ تفصیلات کے خلاف غیر فعال کیبل اسمبلیوں اور اڈاپٹرز کا جائزہ لے سکتا ہے۔
