250um بمقابلہ 900um فائبر پگٹیل: آپ کو کون سا بفر سائز منتخب کرنا چاہئے؟

ایک منٹ میں فیصلہ

250µm اور 900µm اصل میں کیا پیمائش کرتے ہیں۔

ایک عام ٹیلی کام سنگل-موڈ فائبر کو اس طرح آسان بنایا جا سکتا ہے:

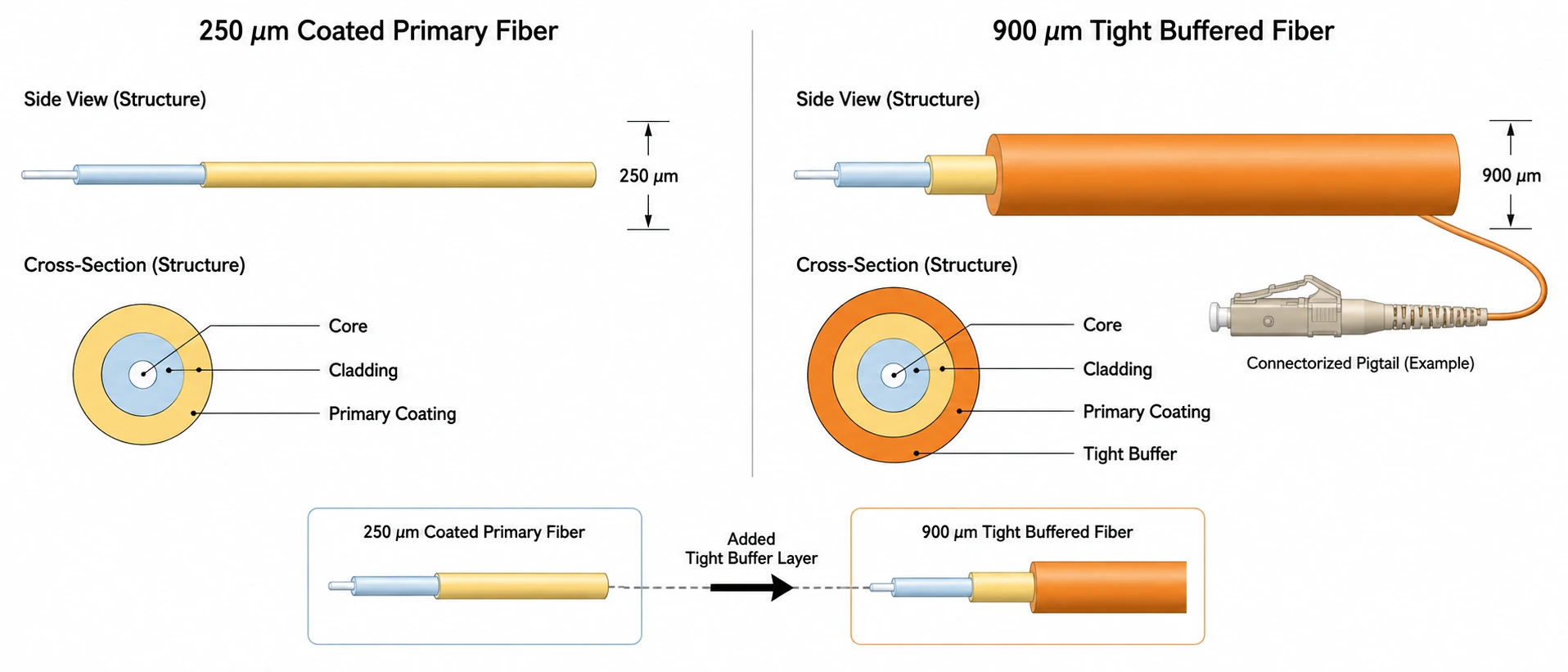

~9µm کور → 125µm کلیڈنگ → ~250µm بنیادی کوٹنگ → اختیاری ~900µm بفر

250µm طول و عرض عام طور پر لیپت آپٹیکل فائبر سے مراد ہے۔ 900µm کی تعمیر اس لیپت فائبر کے ارد گرد ایک اور حفاظتی تہہ کا اضافہ کرتی ہے۔ بنیادی آپٹیکل فائبر اب بھی ایک ہی قسم کا فائبر ہو سکتا ہے۔

یہی وجہ ہے کہ عام تلاش کا جملہ250um ڈھیلا ٹیوب بمقابلہ 900um تنگ بفراہلیت کی ضرورت ہے۔ ایک 250µm لیپت فائبر اکثر ڈھیلے-ٹیوب کیبلز کے اندر پایا جاتا ہے، جب کہ 900µm تنگ-بفرڈ فائبر انڈور ٹرمینیشن اسمبلیوں میں عام ہے۔ تاہم، صرف قطر مکمل کیبل کی تعمیر کی وضاحت نہیں کرتا ہے۔

250µm بمقابلہ 900µm پگٹیل کنسٹرکشن ایک نظر میں

خام ہندسی فرق ابتدائی طور پر تجویز کردہ قطروں سے بڑا ہے۔ اگر دو سرکلر تعمیرات کا موازنہ صرف قطر سے کیا جائے تو ان کے کراس-سیکشنل ایریاز قطر کے مربع کے ساتھ پیمانہ کرتے ہیں:

(900 / 250)² ≈ 12.96

اس کا مطلب یہ نہیں ہے کہ ایک ٹرے 250µm ریشوں سے 13 گنا زیادہ پکڑ سکتی ہے۔ اسپلائس آستین، موڑ کی ضروریات، سست لوپس، ریٹینرز، اور فائبر کراسنگ بھی جگہ استعمال کرتے ہیں۔ حساب بتاتا ہے کہ کیوں بہت سے 250µm روٹنگ سیکشنز کو 900µm سیکشنز سے تبدیل کرنے سے ایک ہائی-کاؤنٹ ٹرے کو قطر کے اعداد سے کہیں زیادہ متاثر کیا جا سکتا ہے۔

بفر سائز آپ کی آپٹیکل کارکردگی کو سیٹ نہیں کرتا ہے۔

بفر کا قطر اندراج کے نقصان کا تعین نہیں کرتا ہے۔ فیوژن سپلیسنگ کے دوران، متعلقہ آپٹیکل انٹرفیس تیار گلاس فائبر ہے۔ کوٹنگ یا بفر کو اسپلائس ریجن سے ہٹا دیا جاتا ہے اس سے پہلے کہ کلیویڈ ریشوں کو سیدھ میں رکھا جائے اور جوڑ دیا جائے۔

فائبر آپٹک ایسوسی ایشن سنگل-موڈ فیوژن-اسپلائس نقصان کو عام طور پر بیان کرتی ہے0.1 ڈی بی یا اس سے کم. زیادہ نقصان آلودگی یا نامکمل اسپلائس جیسے مسائل کی طرف اشارہ کر سکتا ہے۔ یہ ایک الگ-معیار کا مسئلہ ہے، اس بات کا ثبوت نہیں کہ 900µm بفر 250µm کوٹنگ سے بہتر روشنی منتقل کرتا ہے۔ (فائبر آپٹک ایسوسی ایشن)

"کم نقصان کے لیے 900µm" کو ایک بامعنی RFQ تفصیلات کے طور پر قبول نہ کریں۔

اس کے بجائے، اس بات کی تصدیق کریں کہ آپٹیکل فائبرز جوڑ رہے ہیں ہم آہنگ ہیں۔ فائبر کی قسم اور، جہاں متعلقہ، موڈ-فیلڈ کی خصوصیات بیرونی بفر قطر سے کہیں زیادہ اہمیت رکھتی ہیں۔ تیاری کا وسیع تر سیاق و سباق ہمارے میں شامل ہے۔فائبر کیبل ختم کرنے کے طریقے گائیڈ.

کیا آپ 250µm فائبر کو 900µm پگٹیل میں فیوژن کر سکتے ہیں؟

جی ہاں اے250um فائبر سے 900um پگٹیلجب بنیادی آپٹیکل فائبر مطابقت پذیر ہوتے ہیں تو منتقلی ایک عام فن تعمیر ہے۔

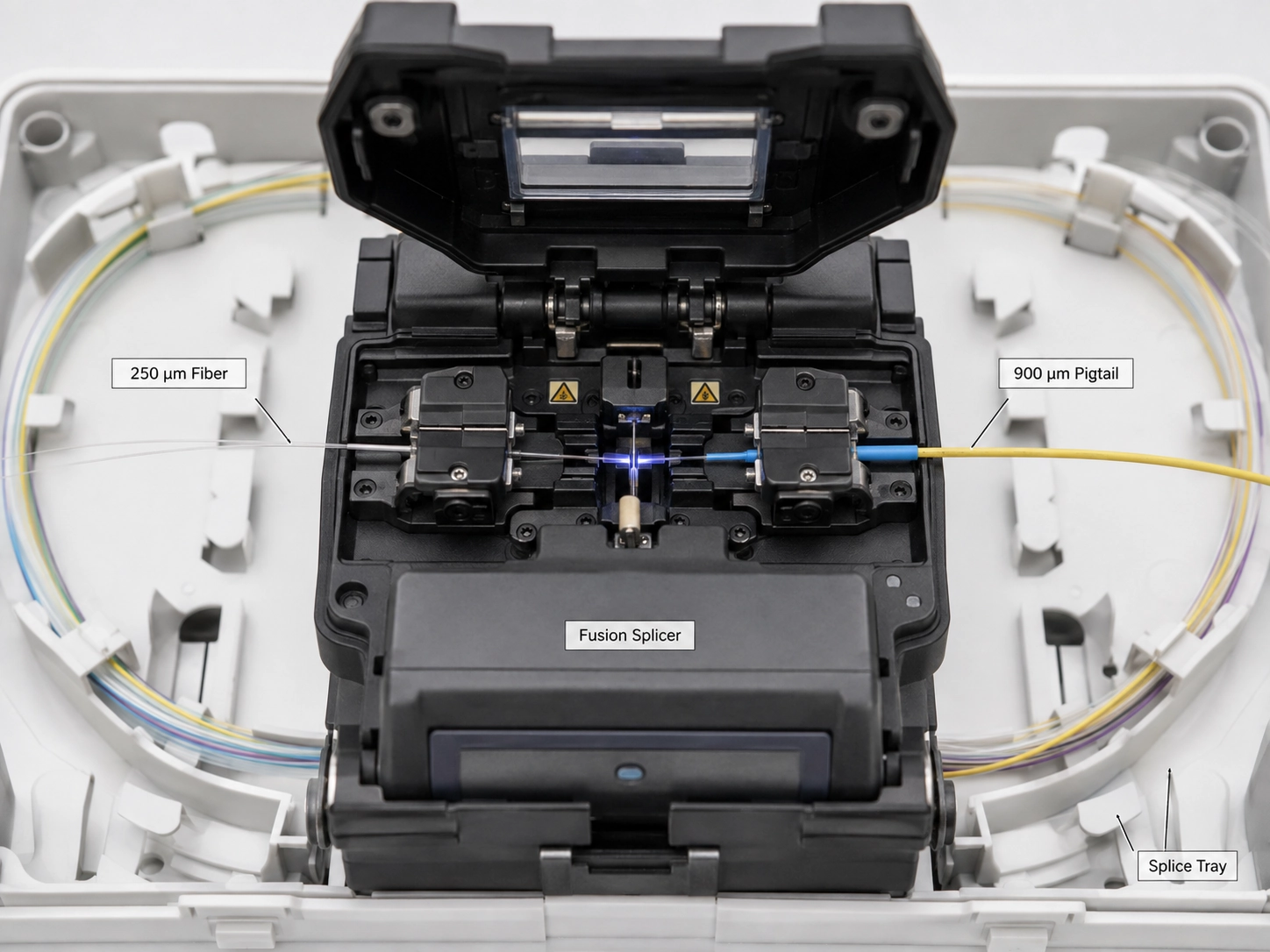

فیوژن اسپلائزر "250µm میٹریل" سے "900µm میٹریل" کو ویلڈنگ نہیں کر رہا ہے۔ دونوں حفاظتی تعمیرات کو اسپلائس کے علاقے سے چھین لیا گیا ہے۔ شیشے کو صاف اور صاف کیا جاتا ہے، تیار ریشوں کو سیدھ میں اور ملایا جاتا ہے، اور ٹرے میں ذخیرہ کرنے سے پہلے تیار شدہ اسپلائس کو محفوظ کیا جاتا ہے۔



FOA اس کی وضاحت براہ راست 24-فائبر کے باہر-پلانٹ کیبل کے ساتھ کرتا ہے جس میں 250µm ریشوں کو ختم کرنے کے لیے کلر کوڈڈ 900µm پگٹیل میں تقسیم کیا جاتا ہے۔ (فائبر آپٹک ایسوسی ایشن)



اصل شرط نظری مطابقت ہے۔ اگر دو ریشوں میں مختلف موڈ-فیلڈ یا بیک سکیٹر کی خصوصیات ہیں، تو ایک OTDR ٹیسٹ کی سمت کے لحاظ سے مختلف ظاہری نقصانات دکھا سکتا ہے۔ دو طرفہ پیمائش اس صورتحال کو صحیح طریقے سے بیان کرنے میں مدد کرتی ہے۔ (فائبر آپٹک ایسوسی ایشن)



اس لیے حصولی کی تفصیلات کو 250µm-to-900µm فن تعمیر کو صرف اس لیے مسترد نہیں کرنا چاہیے کہ باہر کا قطر مختلف ہے۔

جب 900µm فائبر پگٹیل انجینئرنگ کا بہتر انتخاب ہے۔

A فیوژن سپلیسنگ کے لیے 900um فائبر پگٹیلایک عام ODF یا ٹرمینیشن باکس میں عملی نقطہ آغاز ہے جب روٹنگ کی جگہ دستیاب ہو اور تکنیکی ماہرین انفرادی طور پر فائبر کو سنبھالتے ہیں۔

معیاری ODF اور ٹیلی کام کا خاتمہ

ODF میں LC ختم کرنے کے لیے، 900µm پگٹیل عام طور پر 250µm پریزنٹیشن سے زیادہ مفید انفرادی-فائبر تحفظ فراہم کرتی ہے جب ٹرے میں کافی روٹنگ کی جگہ ہوتی ہے۔ یہ ایک کے پیچھے عملی اطلاق ہے۔ODF کے لیے LC فائبر پگٹیلتفصیلات، صرف 900µm کو منتخب کرنے کے بجائے کیونکہ یہ موٹا ہے۔

ایک اہم حد ہے۔ ایک 900µm بفر 2.0 یا 3.0mm جیکٹڈ پیچ کی ہڈی کے برابر نہیں ہے۔ اگر فائبر محفوظ ٹرے سے نکل جاتا ہے اور اسے بار بار کھینچا جاتا ہے، باندھا جاتا ہے، دوبارہ جگہ پر رکھا جاتا ہے، یا آلات کو ہینڈلنگ کے سامنے لایا جاتا ہے، تو مناسب طریقے سے جیکٹ یا بصورت دیگر محفوظ کوریج زیادہ محفوظ تصریح ہے۔

کم-گنتی ختم کرنے والے بکس

معمولی فائبر شماروں پر، روٹنگ والیوم کو بچانا عام طور پر غالب رکاوٹ نہیں ہے۔ اگر ٹرے پہلے سے ہی ایک محفوظ راستہ فراہم کرتی ہے، 900µm عام طور پر تنصیب اور بعد میں شناخت کو آسان بناتا ہے۔

یہ ڈیفالٹ کام کرنا بند کر دیتا ہے جب اضافی بفر فائبر کراسنگ، کمپریسڈ سلیک اسٹوریج، یا ٹرے کور میں مداخلت کا سبب بنتا ہے۔ اس وقت انکلوژر جیومیٹری کنٹرول کرنے والا متغیر بن گیا ہے۔

جب 250µm Pigtails مزید سمجھ میں آتی ہیں۔

A 250um فائبر پگٹیلاس وقت مضبوط انتخاب بن جاتا ہے جب روٹنگ کثافت رکاوٹ ہوتی ہے اور انکلوژر بذات خود مطلوبہ مکینیکل تحفظ فراہم کرتا ہے۔

اعلی-کثافت والے اسپلائس کیسٹس

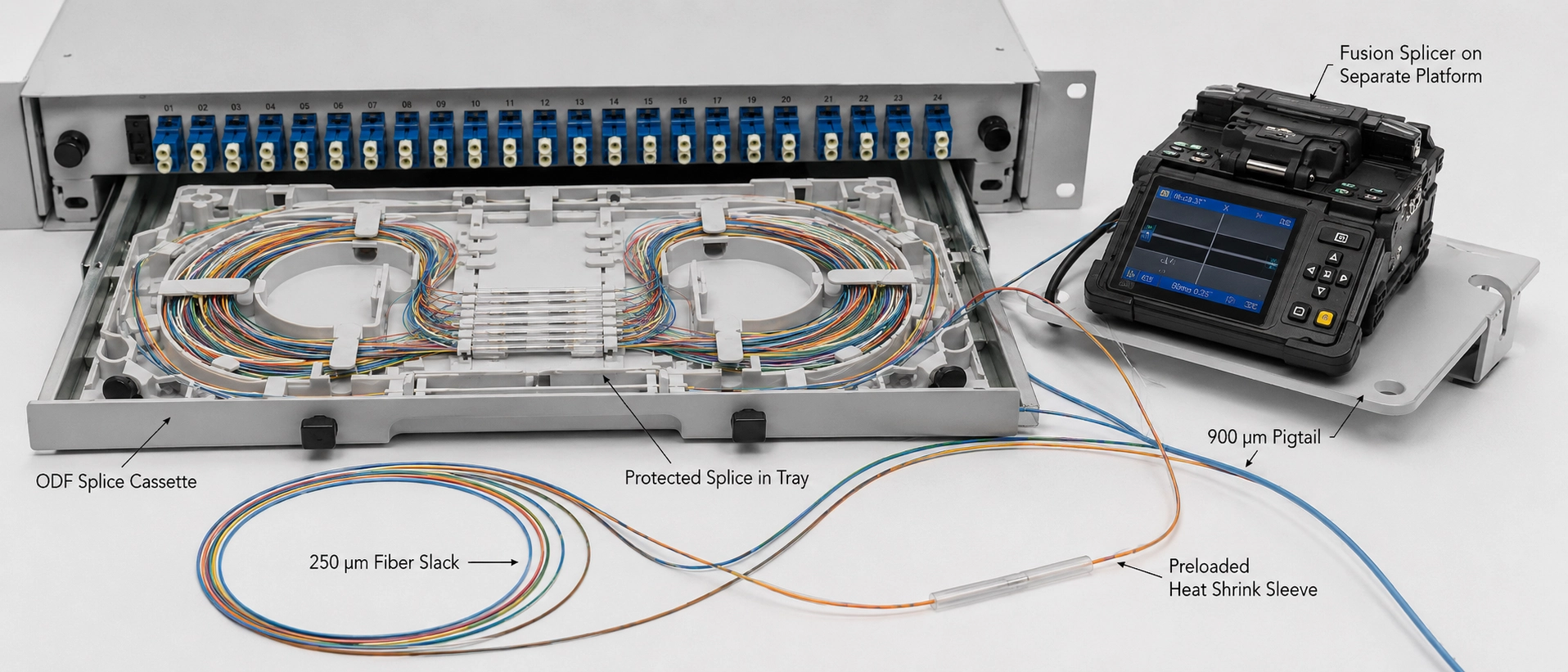

ایک محفوظ میںsplice کیسٹ کے لئے فائبر pigtailڈیزائن، 250µm روٹنگ انفرادی ریشوں کے زیر قبضہ حجم کو کم کرتی ہے اور اسپلائس ہولڈرز اور سلیک-سٹوریج کے راستوں کے ارد گرد مزید جگہ چھوڑ دیتی ہے۔

یہ وہ جگہ ہے جہاں 12.96× جیومیٹرک موازنہ مفید ہو جاتا ہے۔ یہ کیسٹ کی صلاحیت کی پیشن گوئی نہیں کرتا. یہ بتاتا ہے کہ 650µm قطر کا فرق کیوں اہم ہو جاتا ہے جب کئی انفرادی روٹنگ حصوں میں دہرایا جاتا ہے۔

شرط میکانی تحفظ ہے. ایک 250µm لیپت فائبر کو کنٹرول شدہ فائبر-انتظامی راستے کے اندر رہنا چاہیے۔ غیر محفوظ شدہ 250µm فائبر کو کیسٹ کے باہر منتقل کرنا محض مکینیکل-خطرے کے مسئلے کے لیے کثافت کے مسئلے کا تبادلہ کرتا ہے۔

ربن اور ماس-فیوژن آرکیٹیکچر

ماس-فیوژن سسٹمز کو ایک ساتھ ورک فلو کے ذریعے متعدد ریشوں کو منتقل کرنے کے لیے ڈیزائن کیا گیا ہے۔ انفرادی 900µm بفر اس کثافت کے فائدہ کے خلاف کام کر سکتے ہیں۔

ہماری پوزیشن عام "900µm گھر کے اندر، 250µm باہر" اصول سے زیادہ مخصوص ہے:اسپلائس آرکیٹیکچر کے ذریعے استعمال ہونے والی پریزنٹیشن کا انتخاب کریں، نہ کہ عمارت کی حد۔

بہترین اسمبلی دونوں سائز استعمال کر سکتی ہے۔

A 250um بمقابلہ 900um فائبر پگٹیلاسمبلی کو کنیکٹر سے اسپلائس تک ایک ہی حفاظتی قطر کی ضرورت نہیں ہے۔ یہ مضمون کا وسط-مواد کے عین مطابق-مماثل اینکر ہے، لیکن یہ ایک اہم فزیکل ڈیزائن آپشن کو بھی بیان کرتا ہے۔

ایک ہائبرڈ کیسٹ کنیکٹر یا اڈاپٹر پینل سے 900µm بفرڈ فائبر کو اس علاقے کے ذریعے روٹ کر سکتی ہے جہاں تکنیکی ماہرین انفرادی پگٹیلز کو سنبھالتے ہیں، پھر کیسٹ کے اندر ایک متعین محفوظ مقام پر 250µm لیپت فائبر کو اسپلائس اور سلیک-اسٹوریج کے علاقے میں منتقل کر سکتے ہیں۔ اسپلائس-سائیڈ سیکشن کنیکٹر-سائیڈ سیکشن کو ہینڈلنگ پروٹیکشن ترک کرنے پر مجبور کیے بغیر روٹنگ کثافت حاصل کرتا ہے۔

یہ اس وقت مفید ہے جب ایک کمبل قطر کی تفصیلات سے دو مختلف مکینیکل ضروریات کو حل کرنے کے لیے کہا جا رہا ہو۔ ٹرمینیشن سائیڈ کو ہینڈلنگ پروٹیکشن کی ضرورت ہوتی ہے، جبکہ اسپلائس سائیڈ کو روٹنگ کثافت کی ضرورت ہو سکتی ہے۔

خریداری کے لیے، لہذا، "250 یا 900µm؟" کبھی کبھی نامکمل ہے. ڈرائنگ کو اس بات کی نشاندہی کرنی چاہیے کہ ہر فائبر پریزنٹیشن کہاں سے شروع اور ختم ہوتی ہے اور کیا منتقلی کیسٹ کے ذریعے محفوظ رہتی ہے۔

تنصیب کے مسائل جو عام طور پر پروکیورمنٹ کے بعد ظاہر ہوتے ہیں۔

تکنیکی طور پر ہم آہنگ فائبر کی تصریح اب بھی غیر ضروری فیلڈ ورک کو تخلیق کر سکتی ہے اگر مواد کی آمد کے بعد ہی سٹرپنگ رویے، اسپلائس پروٹیکشن، اور ٹرے جیومیٹری کی جانچ کی جائے۔

Stripability تفصیلات کا حصہ ہے

900µm کے طور پر فروخت ہونے والے دو ریشے تیاری کے دوران مختلف طریقے سے برتاؤ کر سکتے ہیں کیونکہ برائے نام بیرونی قطر آپ کو یہ نہیں بتاتا ہے کہ بفر بنیادی لیپت فائبر سے کتنی مضبوطی سے جڑا ہوا ہے۔

جب ایک مضبوطی سے پکڑے ہوئے بفر کو مطلوبہ تیاری کی لمبائی سے زیادہ صاف طور پر نہیں ہٹایا جا سکتا ہے، تو تکنیکی ماہرین کو سخت سنگل پل سے معاوضہ نہیں لینا چاہیے۔ چھوٹے اتارنے والے حصے بے نقاب فائبر پر لگائے جانے والے بوجھ کو کم کرتے ہیں۔ اگر تیاری اب بھی متضاد ہے تو، پروڈکشن کی تنصیب سے پہلے سٹرپنگ ٹول اور بفر کی تعمیر کا جائزہ لیا جانا چاہیے۔

کے لیے900um فائبر پگٹیل سپلائرRFQ، "900µm" اکیلے اس لیے نامکمل ہے۔ بفر کی تعمیر یا تیاری کی ضرورت کی وضاحت کریں اور تصدیق کریں کہ اسٹرپنگ کا مطلوبہ طریقہ اس کے ساتھ مطابقت رکھتا ہے۔

اسپلائس پروٹیکٹرز کو ٹرے ہولڈر میں فٹ ہونا ضروری ہے۔

فیوژن اسپلائزر تیار شیشے کو سنبھالتا ہے، لیکن بعد میں ٹرے کو محفوظ اسپلائس کا انتظام کرنا پڑتا ہے۔ محافظ طول و عرض، آستین ہولڈر، اور روٹنگ کا راستہ اس وجہ سے ایک میکانی نظام بناتے ہیں.

آستینوں کا آرڈر دینے سے پہلے اسپلائس ہولڈر کے معاون محافظ کے طول و عرض کو چیک کریں۔ ایک محافظ جو ہولڈر میں پوری طرح سے نہیں بیٹھتا ہے وہ فائبر کی منتقلی کو ٹرے کی دیوار کی طرف دھکیل سکتا ہے اور محفوظ اسپلائس کے ساتھ فوری طور پر ایک غیر ضروری موڑ بنا سکتا ہے۔

یہ فرض کرنے سے زیادہ مفید ہے کہ لمبا محافظ خود بخود محفوظ ہے۔

کور بند ہونے کے ساتھ ٹرے کو چیک کریں۔

روٹنگ کا انتظام جو کیسٹ کے کھلے ہونے کے دوران فٹ بیٹھتا ہے ضروری نہیں کہ انسٹالیشن مکمل ہو۔

اسپلائسز، پروٹیکٹرز، اور سلیک کو اسٹور کرنے کے بعد، تصدیق کریں کہ کور کو بند کرنے سے لوپس کو کمپریس نہیں کیا جاتا، ریٹینرز سے ریشوں کو نہیں اٹھایا جاتا، یا محافظ کے ساتھ ایک تیز منتقلی پیدا نہیں ہوتی۔ یہ وہ جگہ ہے جہاں بفر کا انتخاب کیٹلاگ کا موازنہ ہونا بند ہو جاتا ہے اور ایک انکلوژر-ڈیزائن کا فیصلہ بن جاتا ہے۔

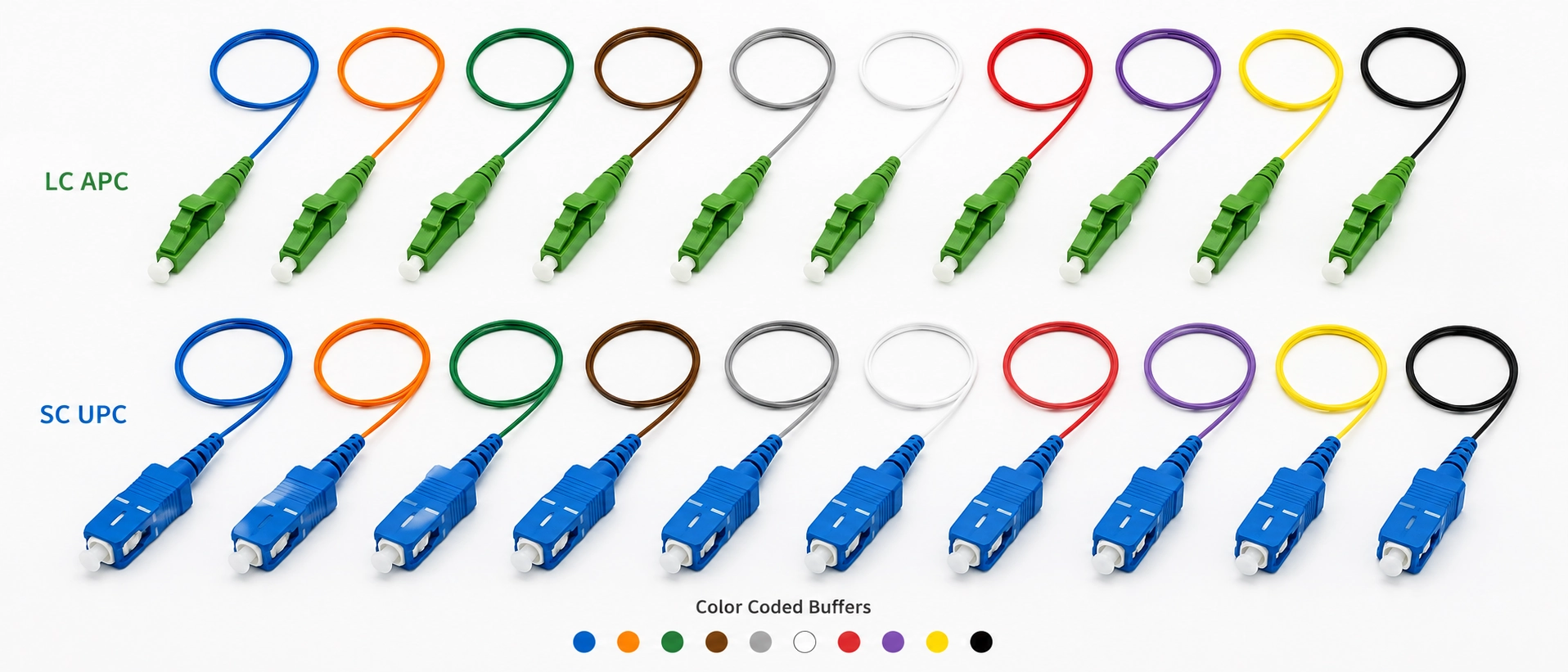

ہم فائبر پگٹیل آر ایف کیو پر کیا رکھیں گے۔

کے لیےاپنی مرضی کے مطابق فائبر پگٹیل اسمبلیصرف "250µm" یا "900µm" کی وضاحت کرنے سے کئی متغیرات حل نہیں ہوتے۔ فائبر کی قسم، پٹی کے رویے، کنیکٹر کی تعمیر، شناخت، اور اسمبلی اصل میں مطلوبہ ٹرے میں کس طرح فٹ بیٹھتی ہے اس میں فرق کرتے ہوئے دو کوٹیشن برائے نام قطر سے مل سکتے ہیں۔

ایک پروڈکشن RFQ کی وضاحت ہونی چاہیے:

1. آپٹیکل فائبر کی قسم، جیسے OS2/G.652.D، G.657.A1/A2، OM3، یا OM4۔
2. فائبر پریزنٹیشن: 250µm لیپت فائبر، 900µm بفرڈ فائبر، یا ان کے درمیان ایک متعین تبدیلی۔
3. کنیکٹر کی قسم، جیسے LC، SC، یا FC۔
4. پولش قسم، UPC یا APC جہاں قابل اطلاق ہو۔
5. فائبر کی گنتی اور شناخت/رنگ کی ترتیب۔ جب شناخت کا کیبل پلانٹ سے مماثل ہونا چاہیے، تو کنونشن کو واضح طور پر بیان کریں۔ ہماریفائبر آپٹک کلر کوڈ گائیڈاس پرت کا احاطہ کرتا ہے۔
6. پگٹیل کی لمبائی اور ضروری رواداری۔
7. تیار کنیکٹرائزڈ اسمبلی کے لیے آپٹیکل قبولیت کا معیار۔
8. تنصیب کا ماحول اور انکلوژر کی قسم، جیسے ODF، اسپلائس کیسٹ، FTTH ٹرمینیشن باکس، یا باہر کا -پلانٹ بند کرنے کا انٹرفیس۔

وہ فیلڈز تصریح کے ابہام کو روکتے ہیں، لیکن وہ پھر بھی یہ ثابت نہیں کر سکتے کہ اسمبلی جسمانی طور پر کسی خاص انکلوژر سے گزرے گی۔

کے لیےٹیلی کام کی تنصیب کے لیے فائبر پگٹیل، RFQ میں ٹرے ڈرائنگ یا واضح روٹنگ تصویر شامل کرنے سے سپلائر کو وہ معلومات ملتی ہیں جو ٹیکسٹ کی تفصیلات فراہم نہیں کرسکتی ہیں: کنیکٹر سے باہر نکلنے کی سمت، بفر کی منتقلی کا مقام، آستین-ہولڈر جیومیٹری، اور سلیک کو ذخیرہ کرنے کا دستیاب راستہ۔

تعیناتی کے فن تعمیر سے انتخاب کریں، عادت سے نہیں۔

سب سے مفید سگنل کہ 900µm ڈیفالٹ ٹوٹ گیا ہے کوئی صوابدیدی فائبر-کاؤنٹ تھریشولڈ نہیں ہے۔ یہ ایک روٹنگ تنازعہ ہے۔ اگر منصوبہ بند 900µm حصے ٹرے کے اندر مطلوبہ سلیک، پروٹیکٹر پلیسمنٹ، یا کور کلیئرنس کو ایک ساتھ رہنے سے روکتے ہیں، تو 250µm فن تعمیر کا جائزہ لیں۔

زیادہ-شمار جاری کرنے سے پہلے250um بمقابلہ 900um فائبر پگٹیلتفصیلات، حقیقی ٹرے ڈرائنگ کے ساتھ اس کا موازنہ کریں. کور کے بند ہونے کے بعد کنیکٹر ایگزٹ، آستین-ہولڈر پوزیشن، بفر ٹرانزیشن، اور اسٹورڈ سلیک کو بیک وقت کام کرنے کی ضرورت ہے۔

اگر تنصیب کے لیے درحقیقت پگٹیل روٹنگ کے بجائے جیکٹڈ کوریج کی ضرورت ہوتی ہے، FB-LINK'sفائبر آپٹک پیچ کیبل کنفیگریشنزمتعلقہ کنیکٹر، فائبر، اور تحفظ کے اختیارات کا احاطہ کریں۔

اکثر پوچھے گئے سوالات

اس سے پہلے کہ آپ Pigtail کی تفصیلات کو منجمد کریں۔

بفر کے سائز کا فیصلہ اس سے پہلے کیا جانا چاہیے کہ pigtail ایک مقررہ خریداری-لائن آئٹم بن جائے۔ اس مرحلے تک، ٹرے، آستین ہولڈر، سٹرپنگ ورک فلو، اور روٹنگ کا راستہ پہلے ہی طے کر چکا ہو گا کہ کون سی پیشکش عملی ہے۔

ایک حقیقی کے لیے250um بمقابلہ 900um فائبر پگٹیلپروجیکٹ، FB-LINK کو کنیکٹر اور پالش دیں، آپٹیکل فائبر کی تفصیلات، مطلوبہ فائبر پریزنٹیشن، فائبر کاؤنٹ، پگٹیل کی لمبائی، اور ٹرے یا انکلوژر ڈرائنگ۔ یہ ان پٹ اس بات کی اجازت دیتے ہیں کہ تصریح کو منجمد کرنے سے پہلے اسپلائس-سائیڈ اور ٹرمینیشن-سائیڈ کی ضروریات کے خلاف مجوزہ تعمیر کا جائزہ لیا جائے۔

اگر پروجیکٹ کے لیے مخصوص پگ ٹیل ٹیسٹ دستاویزات، سٹرپنگ رویے، یا اسمبلی رواداری کی ضرورت ہے، تو انہیں RFQ میں واضح طور پر بیان کریں اور عین مجوزہ پگٹیل تعمیر کے خلاف تصدیق طلب کریں۔ یہ مت سمجھیں کہ کسی اور فائبر اسمبلی کے لیے شائع کردہ ٹیسٹ کا دعوی خود بخود خریدی جانے والی پگٹیل پر لاگو ہوتا ہے۔
