پیچ پینل میں فائبر پگٹیلز کو کیسے تقسیم کیا جائے: طریقہ کار، پاس کے معیار اور قبولیت کی حدیں

ہمارے ایپلی کیشنز ڈیسک تک جو کچھ پہنچتا ہے اس میں سے زیادہ تر کوئی الگ کرنے والا مسئلہ نہیں ہے۔ یہ ایک خریداری یا منصوبہ بندی کا مسئلہ ہے جو صرف اس وقت نظر آتا ہے جب عملہ پہلے سے کھلی ہوئی کیبل کے ساتھ اسپلائزر پر کھڑا ہوتا تھا۔ تین چیک دس منٹ لگتے ہیں اور تقریباً سبھی کو ہٹا دیتے ہیں۔

تین ناکامی کے موڈز زیادہ تر پگٹیل شکایات اور واپسی کا سبب بنتے ہیں جو ہم ہینڈل کرتے ہیں، اور تینوں کا فیصلہ کسی کے کیبل کھولنے سے پہلے کیا جاتا ہے: ایک پینل کو ڈائریکٹ-ٹرمینیشن چیسس کے طور پر آرڈر کیا جاتا ہے جب ڈیزائن نے اسپلائس ٹرے کو فرض کیا تھا، ایک ملٹی موڈ پگٹیل سیٹ ایک سنگل- موڈ ٹرنک کے خلاف آرڈر کیا گیا تھا کیونکہ آرڈر میں پرنٹ ایبل جیکٹ کے مقابلے میں 9 رنگ کا حوالہ دیا گیا تھا۔ قیمت کی بنیاد پر 2.0 ملی میٹر ٹانگوں سے تبدیل کیا جاتا ہے جب تک کہ ٹرے بغیر چوٹکی کے بند نہ ہو جائے۔ تینوں میں سے کوئی بھی بہتر اسپلسر کے ساتھ درست نہیں ہے۔

خاص طور پر پینل کا انتخاب ایک خریداری کا فیصلہ ہے جو کسی کے کیبل کھولنے سے ہفتوں پہلے لیا جاتا ہے، یہی وجہ ہے۔اسپلائس-تیار پیچ پینل یا ODF کا انتخاب کرنااسپلائس پلان کے اندر ہے۔ موڈ مطابقت ایک ہی قسم کا فیصلہ ہے:سنگل-موڈ اور ملٹی موڈ پگٹیل کنسٹرکشن کے درمیان فرقآرڈر کے مرحلے پر سیٹ کیا جاتا ہے، ٹرے پر نہیں۔

پگٹیل ختم کرنے کا معاملہ ایک مینوفیکچرنگ دلیل ہے، سہولت کی دلیل نہیں۔ فیرول اینڈ-چہرے کی جیومیٹری، یعنی گھماؤ کا رداس، سب سے اوپر آفسیٹ اور فائبر کی اونچائی، کو چمکانے والے آلات پر سیٹ کیا جاتا ہے جو ایک وقت میں درجنوں کنیکٹرز کو کنٹرول شدہ دباؤ اور فلم کی ترتیب میں چلاتے ہیں۔

جو ہم واضح طور پر بیان کر سکتے ہیں وہ ہے تصریح اور اس کے پیچھے کا عمل۔ ہماری لائن پر ہر ختم شدہ اسمبلی اختتام سے گزرتی ہے-چہرے کا معائنہ، اندراج کے نقصان کی پیمائش، واپسی کے نقصان کی پیمائش، تسلسل، قطبیت کی تصدیق اور رنگ-پیکنگ سے پہلے ترتیب کی تصدیق۔ واحد-موڈ کی تفصیلات کی حدیں 0.2 dB اندراج نقصان سے کم یا اس کے برابر اور UPC کے لیے 50 dB سے زیادہ یا اس کے برابر، 0.3 dB سے کم یا اس کے برابر اور APC کے لیے 60 dB سے زیادہ یا اس کے برابر ہیں۔ یہ دعوی کردہ فیلڈ اوسط کے بجائے مصنوعات کی تفصیلات میں لکھی گئی چھتیں ہیں۔ ناپی گئی تقسیم کا تعلق بیچ ریکارڈ میں ہے جو آرڈر کے ساتھ بھیجتا ہے، اور ہم درخواست پر ٹیسٹ ویو لینتھ اور آلے کی قسم کے ساتھ ایک گمنام بیچ رپورٹ بھیجیں گے، کیونکہ جس تقسیم کا آپ معائنہ کر سکتے ہیں اس کی قیمت بلاگ کے پیراگراف میں درج نمبر سے زیادہ ہے۔

ایک فیلڈ-پالش کنیکٹر ان نمبروں تک پہنچ سکتا ہے۔ یہ جو نہیں کر سکتا ہے وہ ان تک مسلسل پہنچنا ہے، کنیکٹر کے بعد کنیکٹر، جولائی میں چھت پر ہاتھ پالش کرنے والے پک کے ساتھ اور کوئی انٹرفیرو میٹر نہیں۔ یہ مستقل مزاجی ہی پوری وجہ ہے کہ ایک فیکٹری-سے ختم ہونے والی فائبر پگٹیل کو ٹرنک کی دھڑکنوں میں جوڑا جاتا ہے جو ٹرنک کو براہ راست ختم کرتا ہے۔ پس منظر آنFTTH، ODF اور ڈیٹا سینٹر کی تعمیر میں فائبر پگٹیل کا استعمال کیا جاتا ہے۔اجزاء کی طرف کا احاطہ کرتا ہے. یہ مضمون طریقہ کار پر رہتا ہے۔

ایک بار بنیادی قابلیت قائم ہو جانے کے بعد، قابل استعمال حالت تقسیم کے نتائج میں بڑھنے کا دوبارہ قابل ذریعہ بن جاتی ہے۔ قابل مشاہدہ سگنل ایک بھی برا جوڑ نہیں ہے۔ یہ ایک رجحان ہے: تخمینہ شدہ نقصان ٹرے کے دوسرے نصف حصے میں مستقل طور پر چڑھ رہا ہے، یا مسلسل تین جوڑوں میں کلیو اینگل کی کمی کی اطلاع ہے۔ جب آپ دونوں کو دیکھیں تو اپنی تکنیک کے بارے میں کچھ تبدیل کرنے سے پہلے بلیڈ کی پوزیشن اور آرک کاؤنٹ کو روک کر چیک کریں۔

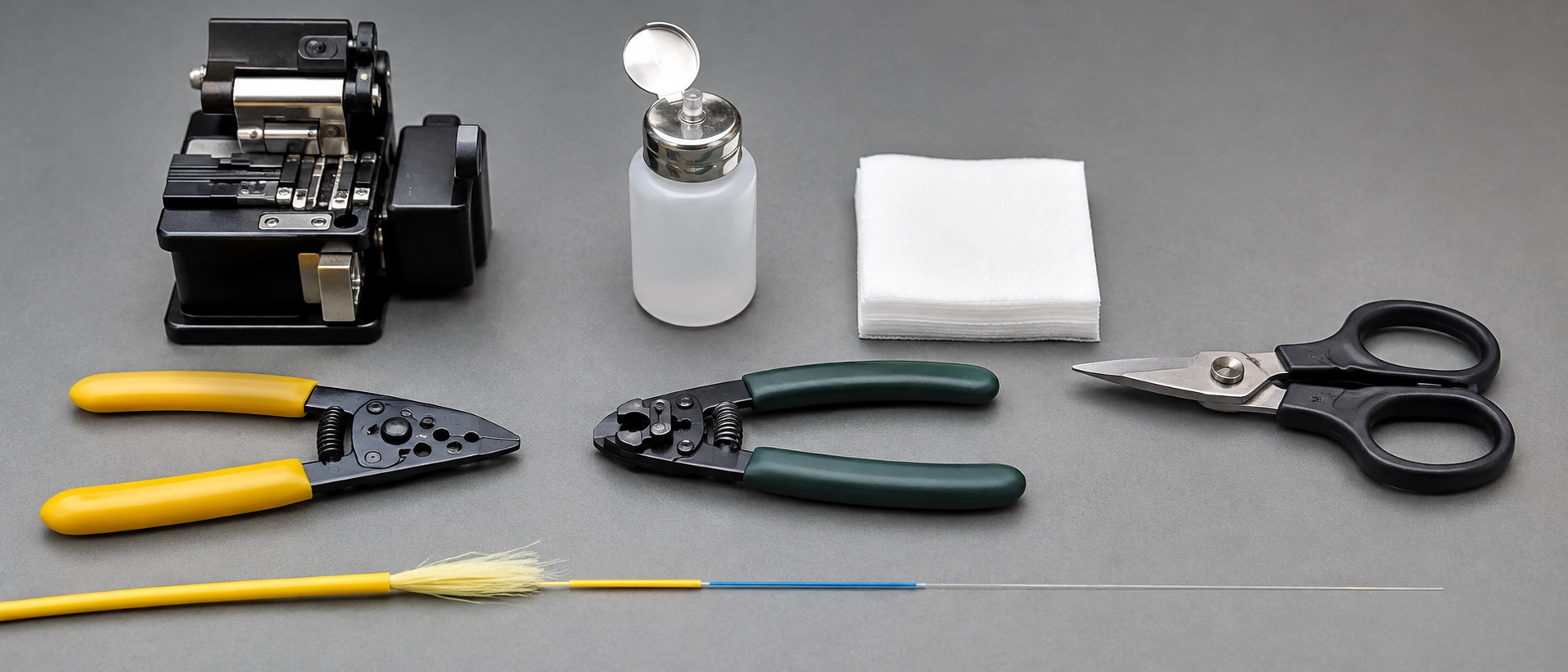

نیچے دی گئی جدول میں بینچ کی ضرورت کی فہرست دی گئی ہے اور، زیادہ مفید طور پر، جب ہر شے قابل اعتماد ہونا چھوڑ دیتی ہے، اس اختیار کے ساتھ کہ ہر ایک شخصیت اصل میں قائم ہے۔

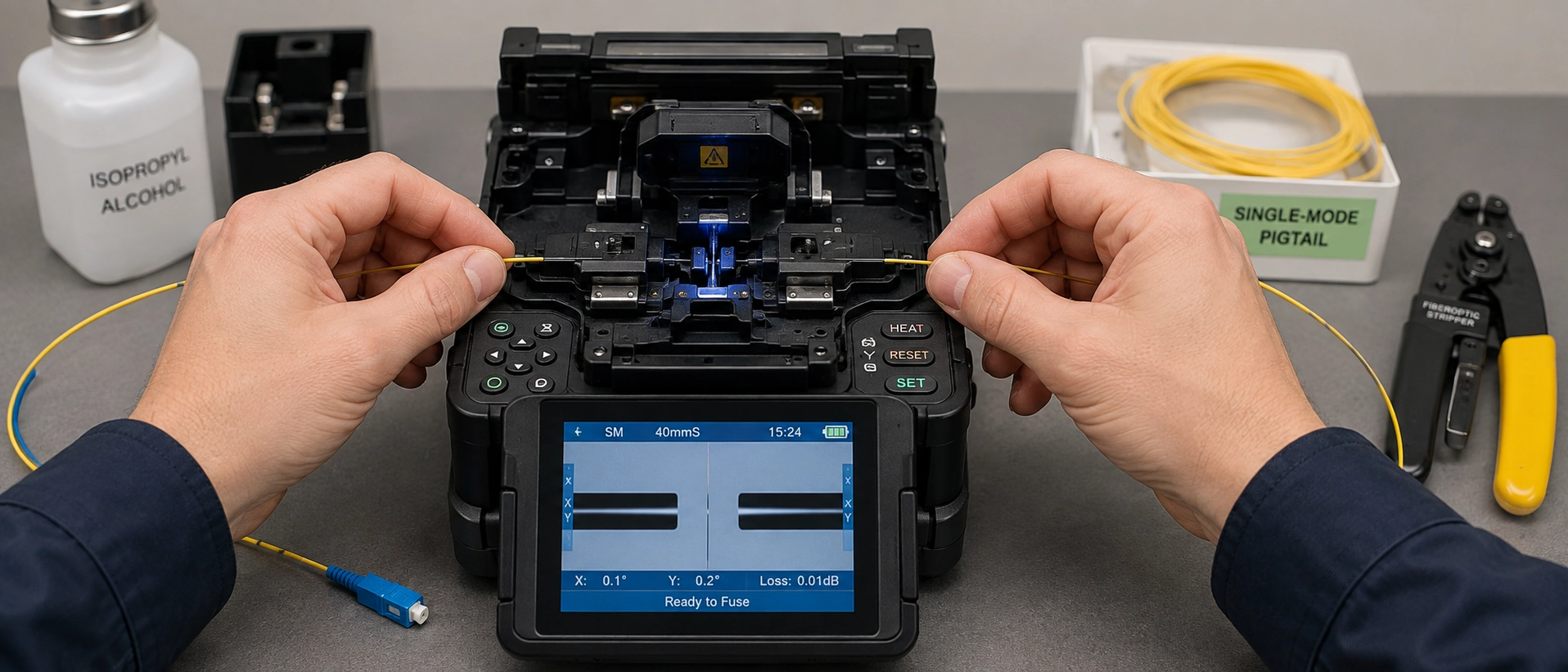

ایک تفصیل واضح طور پر بیان کرنے کے قابل ہے کیونکہ عملے کے غلط ہونے پر اسے ایک گھنٹہ خرچ کرنا پڑتا ہے: گرمی-سکیڑ آستین فائبر پر جاتی ہےپہلےفائبر splicer میں جاتا ہے. اس کے بعد یاد کرنے سے کوئی صحت یابی نہیں ہوتی۔

یہ وہ ورکنگ آرڈر ہے جو ہم استعمال کیا جاتا ہے جب ہم کسٹمر ٹرائلز کے دوران فائبر پگٹیلوں کو ملاتے ہیں اور ہماری اپنی ایپلیکیشن لیب میں 12-فائبر اور 24-فائبر لوز ٹیوب ٹرنک کو 1U اور 2U ٹرے انکلوژرز میں 40 ملی میٹر اور 60 ملی میٹر پروٹیکشن کے ساتھ فیوژن کرتے ہیں۔ ہر قدم میں پاس کا معیار اور دوبارہ کرنے کا محرک ہوتا ہے، کیونکہ فیصلہ پوائنٹس کے بغیر ایک ترتیب صرف ایک تفصیل ہے۔ یہی حکم FTTH ٹرمینل باکسز کے لیے سنگل موڈ پگٹیل سپلائی کرنے کے طریقہ کار پر لاگو ہوتا ہے، جہاں صرف ٹرے کی گنتی اور فائبر کی گنتی تبدیل ہوتی ہے۔

ایک نظر آنے والی لکیر، بلج یا بلبل کا مطلب ہے ری-کلیو، دوبارہ-گرم نہیں۔

اس ترتیب کے اندر دو فیصلے کے نکات زور کے مستحق ہیں۔ مرحلہ 8 پر اسپلائزر کا تخمینہ تصویری تجزیہ سے تیار کردہ تخمینہ ہے، پیمائش نہیں۔ یہ فیصلہ کرنے کے لئے بہترین ہے کہ آیا موقع پر جوائنٹ دوبارہ کرنا ہے، اور یہ قبولیت کا ثبوت نہیں ہے۔ اور مرحلہ 10 جان بوجھ کر ترتیب دیا گیا ہے تاکہ لیبلنگ ٹیسٹنگ سے پہلے ہو، کیونکہ ٹیسٹ رپورٹس جن کا پتہ کسی بندرگاہ پر نہیں لگایا جا سکتا ہے وہ بھیس بدل کر دوبارہ-کام کرتی ہیں۔

فائبر پگٹیل رنگ کی ترتیب اور پہلی بار صحیح پولرٹی حاصل کرنا

رنگ کی شناخت طریقہ کار میں سب سے سستا خرابی-کی روک تھام کا طریقہ کار ہے، اور یہ صرف اس وقت کام کرتا ہے جب پگ ٹیل سیٹ ٹرنک کی طرح ہی کنونشن کی پیروی کرتا ہے۔ ANSI/TIA-598-D میں بیان کردہ بارہ-پوزیشن کی ترتیب نیلے، نارنجی، سبز، براؤن، سلیٹ، سفید، سرخ، سیاہ، پیلے، بنفشی، گلاب، ایکوا سے چلتی ہے، جس میں بارہ ریشوں سے اوپر کیبلز فی بفر ٹیوب کے سلسلے کو دہراتی ہیں اور ٹریسر کو شامل کرتی ہیں۔

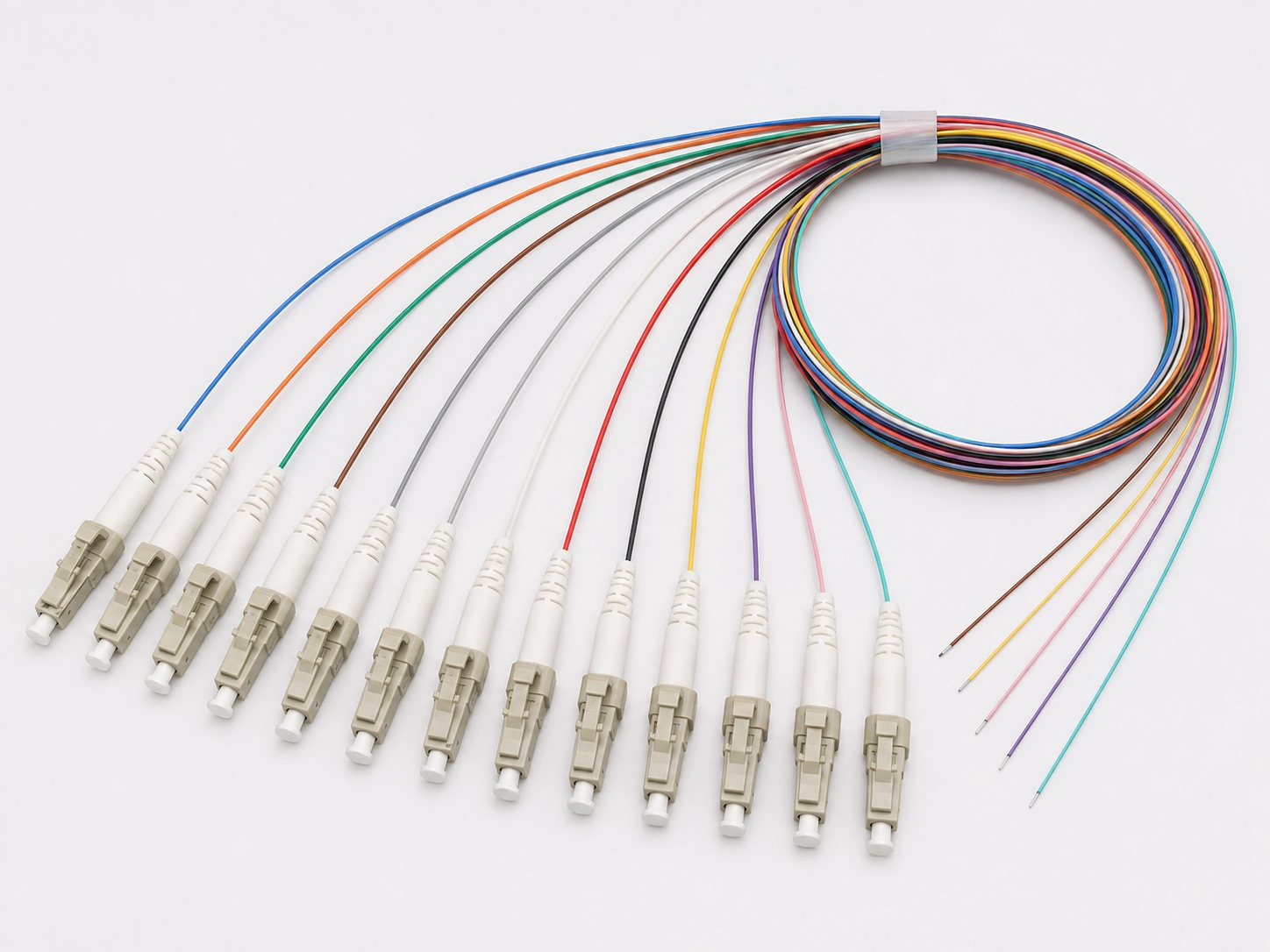

پیچ پینل میں 12-فائبر پگٹیل کو انسٹال کرنے کے طریقہ پر کام کرنے والے کوئی بھی شخص کو رنگ سیٹ کو فیلڈ کی سہولت کے بجائے ایک تصریح آئٹم کے طور پر سمجھنا چاہئے۔ دو احتیاطیں لاگو ہوتی ہیں۔ IEC اور TIA کنونشنز ہر پوزیشن پر متفق نہیں ہوتے ہیں، اس لیے ایسی تعمیر جو ایک کنونشن کی کیبل کو دوسرے کنونشن کے ٹیلوں کے ساتھ ملاتی ہے اس کے لیے ٹیسٹنگ کے دوران دریافت کرنے کے بجائے الگ کرنے سے پہلے لکھے گئے نقشے کی ضرورت ہوتی ہے۔ اور جو کنونشن آتا ہے وہ وہی ہے جس کا نام خریداری آرڈر ہے۔ ہم سپلائی کرتے ہیں۔12 رنگ کے پگٹیل سیٹکسی بھی ترتیب میں، جس کا مطلب ہے کہ فیصلہ RFQ پر کیا جاتا ہے، ٹرے پر نہیں۔

جب آپ فائبر پگٹیلوں کو الگ کرتے ہیں تو کام کرنے والے ہدف کے طور پر 0.1 dB فی جوائنٹ استعمال کریں، اور توقع کریں کہ کلین سنگل-موڈ گلاس پر ایک جدید کور-الائنمنٹ اسپلائزر اس کے نیچے اچھی طرح اترے گا۔ معاہدے کی قبولیت، تاہم، پروجیکٹ کی تفصیلات اور اس کے نام کے ایڈیشن کی پیروی کرتی ہے، اس پیراگراف کی نہیں۔ تین حدیں گردش کرتی ہیں، وہ بہت مختلف اتھارٹی کی دستاویزات سے آتی ہیں، اور پروجیکٹ فائل فیصلہ کرتی ہے کہ کون سا لاگو ہوتا ہے۔

عملی اصول جو مندرجہ ذیل ہے: پروجیکٹ کی تفصیلات اس جدول میں موجود ہر عام شخصیت کو پیچھے چھوڑ دیتی ہیں، بشمول ہمارے۔ جہاں دو ٹکراؤ ہو، تصریح جیت جاتی ہے اور دلیل ختم ہو جاتی ہے۔

0.3 dB اور 0.05 dB کے درمیان پھیلاؤ وہ جگہ ہے جہاں قبولیت کے تنازعات رہتے ہیں، اور اس کی وجہ ریاضی ہے۔ ایک اعلی تقسیم تناسب والے PON لنک میں اسپلٹر کے نقصان، کنیکٹر کے جوڑوں اور راستے کی کشیدگی کے بعد تھوڑا مارجن بچا ہے، لہذا 0.05 dB کے بجائے 0.15 dB پر ہر جوائنٹ لینڈنگ بجٹ خرچ کر رہی ہے جس کی مستقبل کے نوڈ کی ضرورت تھی۔ 90 میٹر کمرشل LAN رن پر، وہی جوائنٹ غیر متعلقہ ہے۔

ریاضی کا ایک اور ٹکڑا، احتیاط سے بیان کیا گیا۔ ایک بدترین-کیس میں بجٹ کا حساب معیاری کی زیادہ سے زیادہ اجازت شدہ اقدار پر کیا جاتا ہے، 0.75 dB پر میٹڈ کنیکٹر جوڑا 0.3 dB کے مقابلے میں دو گنا سے زیادہ خرچ کرتا ہے، لہذا کنیکٹر انٹرفیس، فیوژن جوائنٹ نہیں، بڑی لائن آئٹم ہے۔ اصلی اجزاء عام طور پر کسی بھی چھت سے کہیں زیادہ بہتر کارکردگی کا مظاہرہ کرتے ہیں، یہی وجہ ہے کہ ہم جو بھی فائبر پگٹیل بھیجتے ہیں اس کے کنیکٹر اینڈ کو فرض کرنے کے بجائے ماپا جاتا ہے۔

جب آپ فائبر پگٹیل سپلائسز کی تصدیق کرتے ہیں تو ٹیسٹنگ کے دو درجے موجود ہوتے ہیں، اور وہ قابل تبادلہ نہیں ہوتے ہیں۔ ٹائر 1 آپٹیکل نقصان ٹیسٹ سیٹ کے ساتھ اندراج نقصان کا سرٹیفیکیشن ہے، اور یہ وہی ہے جو لنک کی تصدیق کرتا ہے۔ ٹائر 2 OTDR کی خصوصیت ہے، اور یہ تشخیصی ہے۔ 0.05 dB سے نیچے ہر سپلیس کو ظاہر کرنے والا ٹریس مفید ثبوت ہے اور یہ ٹائر 1 کے نتائج کا متبادل نہیں ہے۔

دوسرا اصول پہلے سے زیادہ عملے کو پکڑتا ہے۔ OTDR الگ الگ نقصان کو دونوں سمتوں سے ناپا جانا چاہئے اور اوسط کیا جانا چاہئے۔ یہ پیمائش کا طریقہ ہے جس پر طریقہ کار بنایا گیا ہے، اور مختلف فائبر پر مشتمل لنک پر سنگل- سمت کے نتائج محض غلط نہیں ہیں، وہ ایک پیشین گوئی سمت (کارننگ) میں غلط ہیں۔ جو ہمیں اس پڑھنے کی طرف لاتا ہے جس سے اچھے تکنیکی ماہرین اچھے جوڑوں کو دوبارہ کرتے ہیں۔

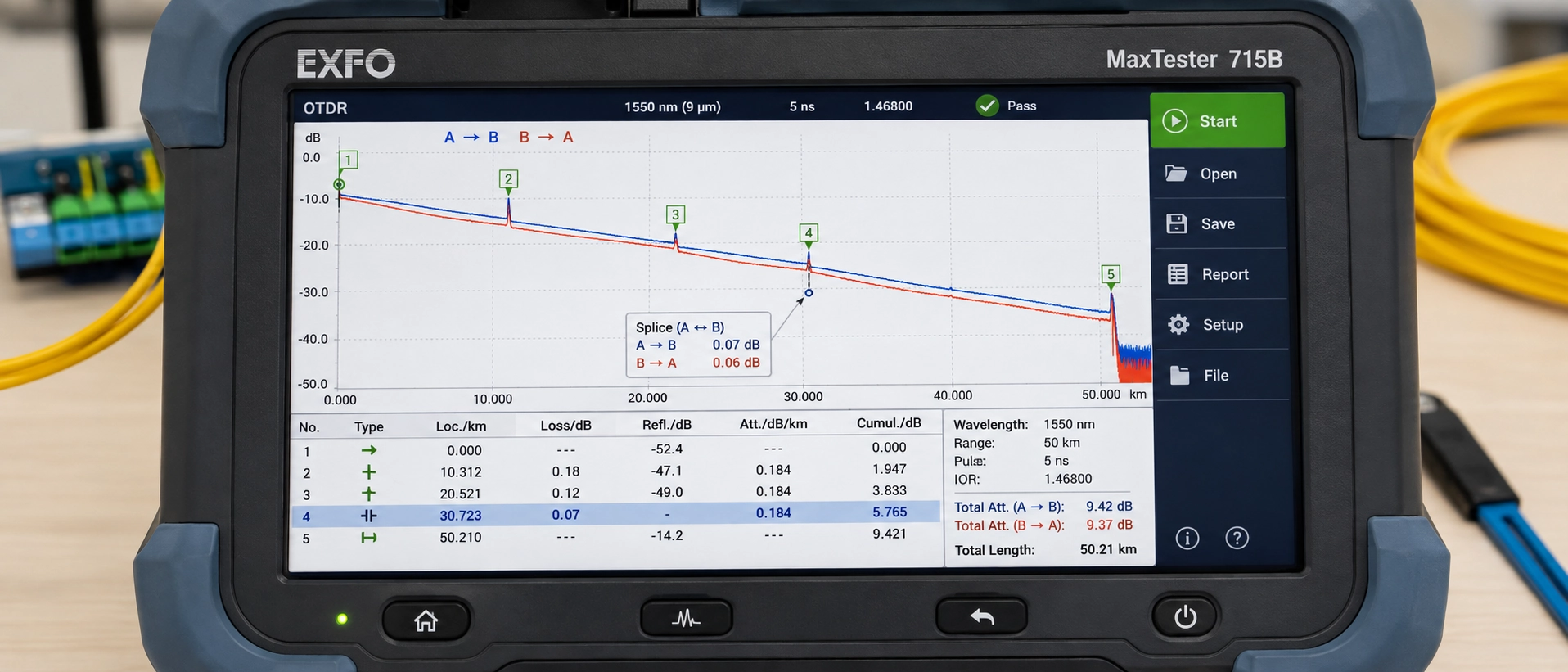

ایک OTDR فائبر پگ ٹیل جوائنٹ پر اسپلائس نقصان کی پیمائش نہیں کرتا ہے۔ یہ ایونٹ کے دونوں طرف بیک سکیٹر کی پیمائش کرتا ہے اور قدم سے ہونے والے نقصان کا اندازہ لگاتا ہے۔ جب دو ریشوں کے موڈ فیلڈ قطر مختلف ہوتے ہیں، تو ان کے بیک سکیٹر کوفیشینٹس مختلف ہوتے ہیں، اور قیاس شدہ قدم اس فرق سے آلودہ ہوتا ہے۔

بڑے-MFD کی طرف سے چھوٹے کی طرف ماپا جاتا ہے، آلہ ایک ظاہری فائدہ کی اطلاع دیتا ہے، یعنی طاقت جو موجود نہیں ہو سکتی۔ دوسرے طریقے سے ماپا، یہ ایک فلایا ہوا نقصان کی اطلاع دیتا ہے۔ دو سمتوں کا اوسط نکالنے سے نمونے ہٹ جاتے ہیں اور اصلی شکل باقی رہ جاتی ہے۔

زمرہ-سطح کا موازنہ موڈ فیلڈ فرق کا کافی ثبوت نہیں ہے، اور یہیں سے زیادہ تر فیلڈ کی وضاحتیں غلط ہو جاتی ہیں۔ ITU-T کے لیے ایک برائے نام MFD اور رواداری کی ضرورت ہوتی ہے کہ ایک اجازت شدہ رینج کے اندر 1310 nm پر اعلان کیا جائے، اور معیاری سنگل-موڈ اور موڑ-غیر حساس زمروں کے لیے اجازت شدہ رینجز اوورلیپ (ITU-T G.652)۔ اوورلیپ نظریاتی نہیں ہے: کارننگ کا SMF-28 الٹرا G.652.D کے ساتھ مکمل طور پر تعمیل کرتے ہوئے 1310 nm پر 9.2 ± 0.4 μm کا اعلان کرتا ہے۔اورG.657.A1 موڑ کی ضرورت سے تجاوز کر رہا ہے، لہذا "G.657 فائبر" آپ کو اس موڈ فیلڈ کے بارے میں خود سے کچھ نہیں بتاتا جس میں آپ تقسیم کر رہے ہیں۔ دیگر موڑ-غیر حساس ڈیزائن، خاص طور پر بی زمرہ جات میں، نیچے بیٹھتے ہیں۔

لہذا کام کرنے کا اصول یہ نہیں ہے کہ "جب بھی G.657 G.652 سے ملتا ہے تو ایک فائدہ اٹھانے کی توقع کریں"۔ یہ ہے: دونوں ڈیٹا شیٹس، ٹرنک کیبلز اور پگٹیلز پر اعلان کردہ برائے نام MFD پڑھیں، اور جب وہ دونوں اعلان کردہ قدریں معنی خیز طور پر مختلف ہوں تو سمتی توازن کی توقع کریں۔ زمرہ کے نام آپ کو گمراہ کریں گے، ڈیٹا شیٹس نہیں کریں گے۔ یہی وجہ ہے کہ ہم pigtail تصریحات پر فائبر گریڈ، G.652D, G.657A1 یا G.657A2 پرنٹ کرتے ہیں، اور کیوں کسی سپلائر سے اعلان کردہ MFD کے لیے پوچھنا ایک معقول سوال ہے بجائے اس کے کہ ایک معقول سوال ہے۔

جب آپٹیکل نقصان یا یونٹ کی لاگت کے بجائے ٹرے کی پوزیشنیں، پابند رکاوٹ ہوتی ہیں تو فائبر پگٹیل کے بجائے کنیکٹرز پر اسپلائس-کا استعمال کریں۔ اسپلائس-کنیکٹر پر اسے ذخیرہ کرنے کے لیے بیرونی حفاظتی آستین یا ہولڈر پوزیشن کی ضرورت نہیں ہوتی ہے (فلوک نیٹ ورکس)، اور 1U انکلوژر میں جس میں ایک ٹرے پہلے سے جوڑوں کی مکمل تکمیل لے کر جاتی ہے، یہ فیصلہ کن ہے۔

باؤنڈری چار شرائط کے تحت دوسرے طریقے سے چلتی ہے: پینل کی جگہ کافی ہے، حجم کے لحاظ سے لاگت فی ٹرمینیشن اہمیت رکھتی ہے، کنیکٹر انٹرفیس کو بعد میں پلانٹ کی زندگی میں تبدیل کرنے کی ضرورت پڑ سکتی ہے، یا آپ چاہتے ہیں کہ کنیکٹر اینڈ کو فیکٹری کے طور پر-دستاویز شدہ نقصان کے اعداد و شمار کے ساتھ آزمائشی مضمون بنایا جائے نہ کہ کسی فیلڈ-کی پیداوار۔

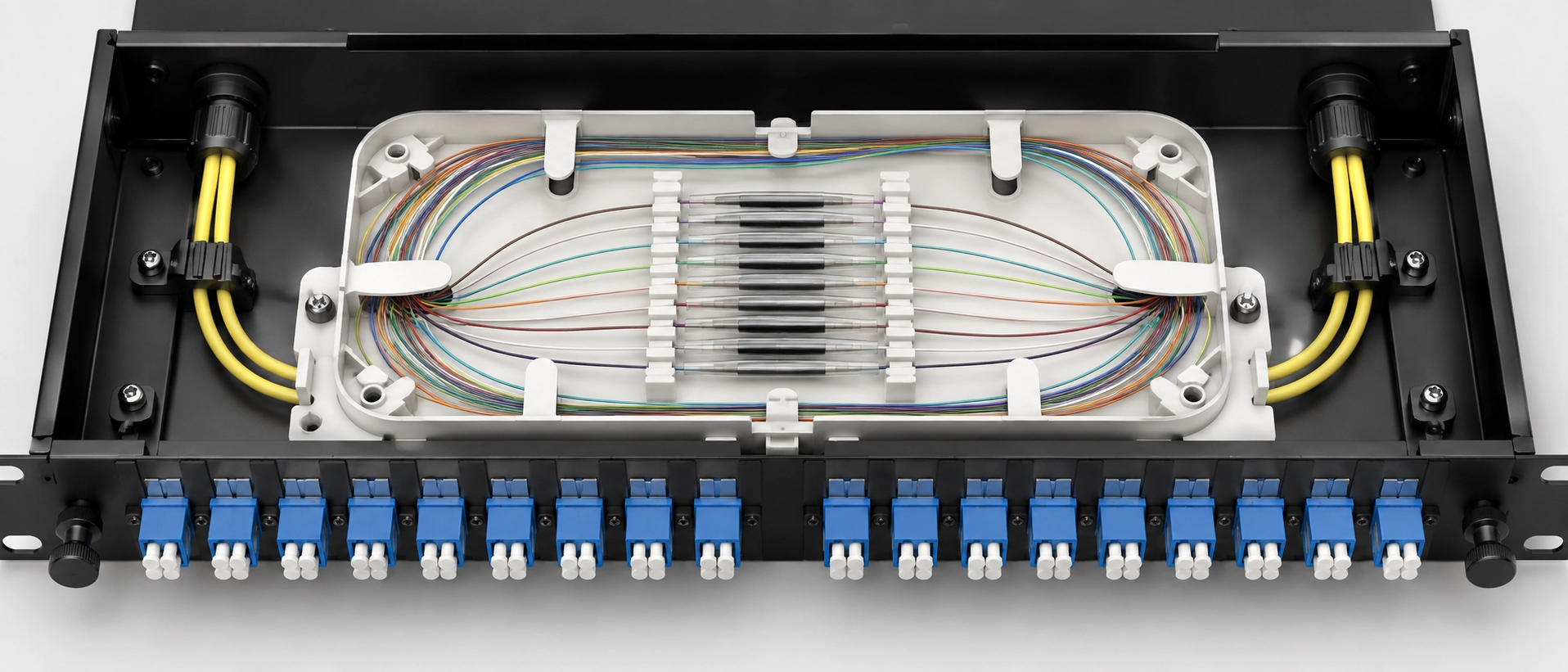

تین تعیناتی حالات پیچ پینل کنکریٹ میں کنیکٹر کے فیصلے پر فائبر پگٹیل بمقابلہ اسپلائس- بناتے ہیں۔ FTTH کیبنٹ یا ٹرمینل باکس میں، pigtails ترجیحی راستہ ہوتے ہیں جب باکس ایک انٹیگرل ٹرے کے ساتھ بھیجتا ہے، ہولڈر کی گنتی فائبر کی گنتی کو کم از کم ایک فالتو پوزیشن کے ساتھ احاطہ کرتی ہے، آستین کی لمبائی جو آپ خریدتے ہیں اصل میں اس ہولڈر میں سیٹیں ہوتی ہیں، اور ڈیزائن ایک فیکٹری-پورٹ پر ختم شدہ کنیکٹر کا مطالبہ کرتا ہے۔ ان میں سے کسی ایک کو تبدیل کریں اور موازنہ کو دوبارہ-چلائیں۔ ڈیٹا سینٹر کے داخلی راستے پر ایک کیریئر ODF میں، آنے والے پلانٹ کو روایتی طور پر فیکٹری-سے لدے پینلز میں تقسیم کیا جاتا ہے-اور فن تعمیر کے مطابق ٹرے موجود ہیں، اس لیے جو کوئی پوچھتا ہے کہ ODF میں فائبر پگٹیل کو کیسے الگ کیا جائے وہ اس ڈیزائن کے اندر کام کر رہا ہے جس نے پہلے ہی اس سوال کا جواب دیا ہے۔ ایک کمپریسڈ انٹرپرائز IDF میں جہاں 48 ریشوں کے لیے ایک 1U پینل متعین کیا گیا ہے، ریاضی اکثر بند نہیں ہوتا ہے، اور اصل انتخاب ایک گہرے انکلوژر اور کنیکٹرز پر سپلیس{10}}کے درمیان ہوتا ہے۔ وہ تجارت-وہی پیچھے ہے۔ODF کے خلاف پیچ پینل کا موازنہ کرناڈیزائن کے مرحلے میں.

چاہے آپ کے مخصوص معاملے میں ریاضی بند ہو جائے اس کا انحصار تین متغیرات پر ہوتا ہے جو کوئی بھی عام مضمون فراہم نہیں کر سکتا: آپ کی ٹرے کی ہولڈر کی گنجائش، حفاظتی آستین کی لمبائی جو آپ استعمال کر رہے ہیں، اور ہولڈر سے اڈاپٹر تک روٹنگ کا راستہ۔ ہمیں پینل ماڈل، ٹرے کاؤنٹ اور فائبر کاؤنٹ بھیجیں، اور ہم ان تینوں کے مقابلے میں سست اور لمبائی کے اعداد و شمار پر کام کریں گے اور اس انکلوژر کے لیے ایک تجویز کردہ پگٹیل کی لمبائی اور فائبر کی ترتیب کو واپس بھیجیں گے، اس کے ساتھ اس پیمائش کی ورک شیٹ کے ساتھ جو ہم وہاں جاتے تھے۔

آٹھ تصریح لائنیں اس بات کا تعین کرتی ہیں کہ فائبر پگٹیل بینچ پر کیسا برتاؤ کرتی ہے، اور ان میں سے ہر ایک بعد میں ٹرے پر رفتار یا دوبارہ کام کے طور پر ظاہر ہوتا ہے۔

دو دستاویزی لائنیں ایک ہی خریداری کے آرڈر سے تعلق رکھتی ہیں: فی-بیچ یا فی{- یونٹ ٹیسٹ ریکارڈ جس میں اندراج کے نقصان اور واپسی کے نقصان کا احاطہ کیا گیا ہے، اور موافقت کا سرٹیفکیٹ۔ دونوں مستثنیات کے بجائے ہماری طرف سے معیاری ڈیلیوری ایبلز ہیں، یہی وجہ ہے کہ جب کسی صارف کے اپنے OTDR نتائج زیرِ نظر ہوتے ہیں تو قبولیت کی بات چیت مختصر ہوجاتی ہے۔

اگر آپ یہ دیکھنا چاہتے ہیں کہ کسی سپلائر سے وابستگی کرنے سے پہلے وہ دستاویزات درحقیقت کیسی دکھتی ہیں، تو ہم سے پوچھیں۔اپنی مرضی کے مطابق فائبر آپٹک pigtailتقابلی بیچ سے نمونہ IL اور RL ٹیسٹ رپورٹ کے ساتھ تصریح کی شیٹ۔ کسی بھی ڈیٹا شیٹ کے دعوے کے مقابلے مینوفیکچرر کا فیصلہ کرنے کا یہ ایک تیز طریقہ ہے، بشمول اس آرٹیکل میں۔
