FBT بمقابلہ PLC Splitter: فرق، نقصان اور انتخاب

ایک میںایف بی ٹی اسپلٹر بمقابلہ پی ایل سی اسپلٹرموازنہ، نہ ہی ٹیکنالوجی ہر فائبر نیٹ ورک کے لیے خود بخود بہتر ہے۔ FBT عام طور پر تشخیص کرنے کا پہلا آپشن ہوتا ہے جب کسی پروجیکٹ کو کم پورٹ کی گنتی، ایک متعین طول موج والی ونڈو یا 10/90 جیسی غیر مساوی تقسیم کی ضرورت ہوتی ہے۔ PLC عام طور پر FTTH اور PON نیٹ ورکس میں مساوی، اعلی-کثافت کی تقسیم، وسیع طول موج کی کوریج اور مسلسل آؤٹ پٹ کارکردگی کے لیے مضبوط انتخاب ہے۔

فیصلہ صرف ٹیکنالوجی کے نام یا یونٹ کی قیمت پر مبنی نہیں ہونا چاہیے۔ پورٹ کاؤنٹ، اسپلٹ پیٹرن، زیادہ سے زیادہ اندراج کا نقصان، یکسانیت، آپریٹنگ طول موج، پیکج کی قسم، کنیکٹر کا نقصان اور مکمل آپٹیکل بجٹ سب پر اثر انداز ہوتا ہے کہ آیا اسپلٹر موزوں ہے۔

جن قارئین کو وسیع تر تعارف کی ضرورت ہے وہ پہلے اس کا جائزہ لے سکتے ہیں۔آپٹیکل سپلٹر کی اقسام اور کام کرنے کے اصولوں کے لیے گائیڈ. ذیل کے حصے خاص طور پر اس بات پر توجہ مرکوز کرتے ہیں کہ FBT اور PLC ڈیزائن کس طرح مختلف ہیں اور ان اختلافات کو قابل دفاع انتخاب میں کیسے تبدیل کیا جائے۔

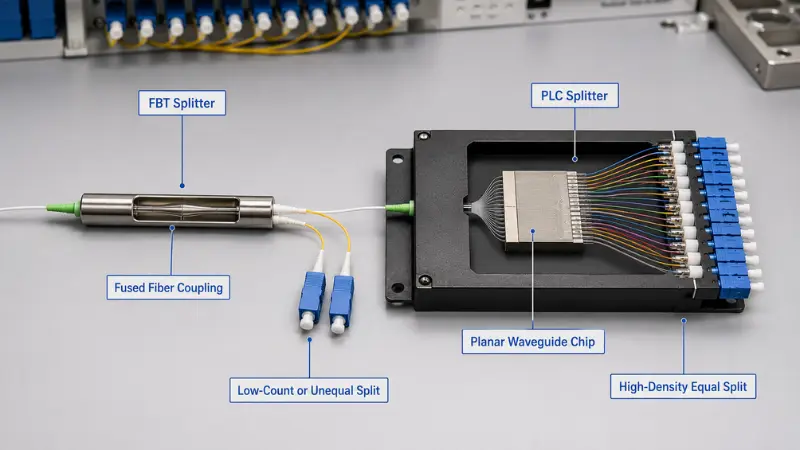

FBT splitter vs PLC splitter showing fused fiber coupling and planar waveguide chip structures

FBT یا PLC: فوری انتخاب گائیڈ

پروجیکٹ کی ضرورت	پہلے تشخیص کرنے کے لیے ٹیکنالوجی	وجہ
غیر مساوی تقسیم جیسے 5/95، 10/90 یا 20/80	ایف بی ٹی	FBT کپلر عام طور پر غیر متناسب آپٹیکل پاور ڈسٹری بیوشن کے لیے بنائے گئے ہیں۔
ایک متعین طول موج پر سادہ 1×2 تقسیم	ایف بی ٹی یا پی ایل سی	دونوں کام کر سکتے ہیں؛ گارنٹی شدہ نقصان، بینڈوڈتھ، پیکج اور انسٹال کردہ کل لاگت کا موازنہ کریں۔
مساوی 1×8، 1×16، 1×32 یا 1×64 تقسیم	پی ایل سی	PLC ٹیکنالوجی کمپیکٹ، زیادہ-گنتی اور یکساں برابر تقسیم کے لیے موزوں ہے۔
FTTH نیٹ ورک کئی PON طول موج کے منصوبوں کی حمایت کرتا ہے۔	پی ایل سی	براڈ بینڈ PLC پروڈکٹس عام طور پر ایک وسیع سنگل-موڈ آپریٹنگ رینج میں بیان کیے جاتے ہیں۔
مانیٹرنگ نل جس کو راستے میں زیادہ سے زیادہ طاقت کو محفوظ رکھنا چاہیے۔	ایف بی ٹی	غیر متناسب جوڑے کا تناسب نگرانی کے لیے صرف ایک چھوٹا سا فیصد محفوظ رکھ سکتا ہے۔
بیرونی کابینہ یا بندش	اہل تیار شدہ اسمبلی	بیرونی موزوں ہونے کا انحصار پیکیجنگ، سگ ماہی، پگٹیل پروٹیکشن اور قابلیت پر ہے، نہ کہ صرف PLC یا FBT ٹیکنالوجی پر۔
سب سے کم ابتدائی اجزاء کی قیمت	پروجیکٹ-مخصوص موازنہ	کنیکٹرائزیشن، فیلڈ سپلیسنگ، انکلوژر اسپیس، ٹیسٹ کے تقاضے اور متبادل لیبر ننگی اجزاء کی قیمت سے زیادہ ہو سکتے ہیں۔

آپٹیکل اسپلٹر کیا کرتا ہے؟

آپٹیکل سپلٹر ایک غیر فعال جزو ہے جو دو یا زیادہ آؤٹ پٹ ریشوں میں ان پٹ آپٹیکل پاور تقسیم کرتا ہے۔ یہ سگنل کو بڑھاتا، دوبارہ تخلیق یا الیکٹرانک طور پر تبدیل نہیں کرتا ہے۔ اس لیے ہر آؤٹ پٹ ان پٹ سے کم آپٹیکل پاور حاصل کرتا ہے، یہاں تک کہ جب ڈیوائس کو خود مینوفیکچرنگ نقصان نہ ہو۔

آپٹیکل سپلٹرز کا استعمال FTTH، GPON، XGS-PON، آپٹیکل ڈسٹری بیوشن نیٹ ورکس، مانیٹرنگ لنکس اور دوسرے پوائنٹ-سے-ملٹی پوائنٹ سسٹمز میں کیا جاتا ہے۔ کنفیگریشنز کو 1×2، 1×8 یا 2×16 کے طور پر لکھا جا سکتا ہے، جہاں پہلا نمبر ان پٹ کاؤنٹ کی شناخت کرتا ہے اور دوسرا آؤٹ پٹ گنتی کی شناخت کرتا ہے۔

شرائطجوڑنے والااورتقسیم کرنے والاکبھی کبھی اوورلیپ. ایک کپلر آپٹیکل پاور کو جوڑ سکتا ہے یا تقسیم کر سکتا ہے، جب کہ سپلٹر عام طور پر استعمال ہوتا ہے جب بنیادی مقصد کئی آؤٹ پٹس میں تقسیم ہوتا ہے۔ ان آلات کے اشتراک کردہ پیرامیٹرز کی مزید تفصیلی وضاحت کے لیے، اس گائیڈ کو دیکھیںفائبر آپٹک کپلر اور اسپلٹر کی وضاحتیں۔.

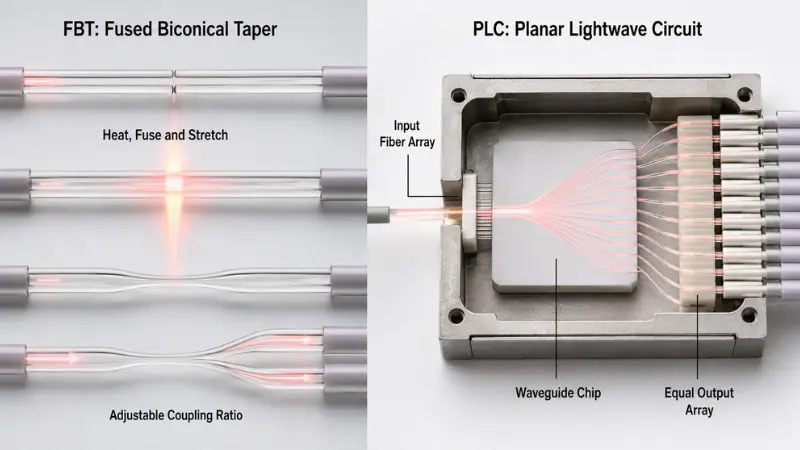

FBT اور PLC سپلٹرز کیسے کام کرتے ہیں؟

FBT and PLC optical splitter working principles with fused taper fibers and planar waveguide chip

ایف بی ٹی اسپلٹر ٹیکنالوجی

ایف بی ٹی کا مطلب ہے۔فیوزڈ بائیکونیکل ٹیپر. مینوفیکچرنگ کے دوران، دو یا زیادہ آپٹیکل ریشوں کو سیدھ میں رکھا جاتا ہے، گرم کیا جاتا ہے، فیوز کیا جاتا ہے اور ایک ٹیپرڈ کپلنگ ریجن بنانے کے لیے پھیلایا جاتا ہے۔ مینوفیکچرنگ کا عمل کنٹرول کرتا ہے کہ ریشوں کے درمیان آپٹیکل پاور کیسے منتقل ہوتی ہے۔

چونکہ جوڑے کو ایڈجسٹ کیا جا سکتا ہے، FBT آلات خاص طور پر غیر مساوی تناسب کے لیے مفید ہیں۔ تجارتی مصنوعات کو 50/50، 40/60، 20/80، 10/90 یا دیگر مخصوص تقسیم کے لیے ڈیزائن کیا جا سکتا ہے۔ AFL، مثال کے طور پر، 5% سے 50% تک دستیاب کپلنگ ریشو کے ساتھ فیوزڈ وائیڈ بینڈ کپلر شائع کرتا ہے۔ یہ ہر FBT ڈیوائس کے لیے عالمگیر تفصیلات کے بجائے ایک پروڈکٹ-خاندانی مثال ہے۔اے ایف ایل کی آفیشل وائیڈ بینڈ کپلر کی معلوماتمتعلقہ دائرہ کار اور اہلیت کی تفصیلات فراہم کرتا ہے۔

ایک کمپیکٹ1×2 FBT فائبر آپٹک اسپلٹراس لیے مانیٹرنگ ٹیپ، کم-شمار شاخ یا ایپلیکیشن کے لیے موزوں ہو سکتا ہے جہاں دو راستوں کو مختلف پاور لیولز کی ضرورت ہوتی ہے۔

FBT کی کارکردگی کا ابھی بھی اصل ڈیٹا شیٹ سے جائزہ لیا جانا چاہیے۔ کچھ پروڈکٹس کو منتخب طول موج والی ونڈوز کے لیے بہتر بنایا گیا ہے، جبکہ کوالیفائیڈ وائیڈ بینڈ ڈیزائن بھی دستیاب ہیں۔ یہ فرض کرنا درست نہیں ہے کہ ہر FBT سپلٹر میں ایک ہی طول موج کی حساسیت، درجہ حرارت کی حد یا بندرگاہ-کاؤنٹ کی حد ہوتی ہے۔

PLC سپلٹر ٹیکنالوجی

PLC کا مطلب ہے۔پلانر لائٹ ویو سرکٹ. ایک PLC سپلٹر چپ پر بننے والے آپٹیکل ویو گائیڈز کا استعمال کرتا ہے۔ ایک ان پٹ فائبر سرنی اور ایک آؤٹ پٹ فائبر سرنی چپ کے ساتھ قطعی طور پر منسلک ہیں، بانڈڈ اور حتمی پیکیج کے اندر محفوظ ہیں۔

یہ ڈھانچہ بہت سے آؤٹ پٹس میں بجلی کی مساوی تقسیم کے لیے موزوں ہے۔ ایک شائع شدہ AFL PLC اسپلٹر فیملی، مثال کے طور پر، 1260–1650 nm میں آپریشن کی وضاحت کرتی ہے، یہاں تک کہ اس کی بیان کردہ بینڈوڈتھ، کم PDL اور 1×4 سے 2×32 تک پھیلی ہوئی کنفیگریشنز میں بھی تقسیم ہوتی ہے۔ یہ اعداد و شمار اس پروڈکٹ فیملی پر لاگو ہوتے ہیں اور ہر PLC سپلٹر کے لیے ضمانت کے طور پر نہیں لیا جانا چاہیے۔AFL کی PLC اسپلٹر کی تفصیلاتیہ بھی بتاتا ہے کہ اس کے درج کردہ اندراج- نقصان کی قدریں کنیکٹرز کو خارج کرتی ہیں۔

خریدار دستیاب کا جائزہ لے سکتے ہیں۔PLC سپلٹر پروڈکٹ رینججب پورٹ کاؤنٹ، کنیکٹر، پگٹیل اور پیکج کی ضروریات سے مماثل ہوں۔

ایف بی ٹی اسپلٹر بمقابلہ پی ایل سی اسپلٹر موازنہ

موازنہ کا عنصر	ایف بی ٹی سپلٹر	PLC سپلٹر
آپٹیکل ڈھانچہ	فیوزڈ اور ٹیپرڈ آپٹیکل فائبر	منسلک ان پٹ اور آؤٹ پٹ فائبر صفوں کے ساتھ ویو گائیڈ سرکٹ
عام تقسیم پیٹرن	مساوی یا غیر مساوی؟	سب سے زیادہ عام طور پر برابر
سب سے مضبوط درخواست	کم-شمار شاخیں اور غیر متناسب نلکے۔	مساوی، اعلی-کثافت کی تقسیم
طول موج کا رویہ	منتخب مصنوعات کے ڈیزائن اور طول موج ونڈو پر مضبوطی سے انحصار کرتا ہے۔	براڈ بینڈ پروڈکٹس عام طور پر سنگل موڈ تک رسائی والے نیٹ ورکس کے لیے دستیاب ہوتے ہیں۔
اعلی پیداوار شمار	متعدد فیوزڈ مراحل کی ضرورت ہو سکتی ہے، مجموعی نقصان اور اسمبلی کی پیچیدگی میں اضافہ	کمپیکٹ ہائی-پورٹ-کاؤنٹ کنفیگریشنز کے لیے موزوں ہے۔
پورٹ یکسانیت	پروڈکٹ-مخصوص اور بہت سے جھرنے والے آؤٹ پٹس پر کنٹرول کرنا زیادہ مشکل	عام طور پر بہت سے مساوی آؤٹ پٹس میں یکسانیت کو کنٹرول کرنے کے لیے بہتر ہے۔
پیکیج کا سائز	کم-گنے والے آلات کمپیکٹ ہو سکتے ہیں۔ متعدد مراحل میں زیادہ جگہ درکار ہو سکتی ہے۔	اعلی پیداوار کا شمار کمپیکٹ ماڈیولز میں پیک کیا جا سکتا ہے
درجہ حرارت اور ماحولیاتی کارکردگی	پیکیج اور اہلیت پر منحصر ہے۔	پیکیج اور اہلیت پر منحصر ہے۔
لاگت کا رجحان	May be economical for simple low-count or unequal designs	بندرگاہ کی مساوی تعداد اور کثافت میں اضافہ کے طور پر اکثر بہتر قدر فراہم کرتا ہے۔
نیٹ ورک کا عام استعمال	مانیٹرنگ، ٹیپ آرکیٹیکچرز اور منتخب کم-گنے کی تقسیم	FTTH، GPON، XGS-PON اور ہائی-کثافت ODN تقسیم

جدول ڈیزائن کے رجحانات کو بیان کرتا ہے، نہ کہ معاہدے کی حدود۔ ایک کم-معیار PLC سپلٹر ایک اچھی-کوالیفائیڈ FBT کپلر سے بھی بدتر کارکردگی دکھا سکتا ہے۔ ٹیکنالوجی لیبل مکمل تفصیلات اور ٹیسٹ رپورٹ کا متبادل نہیں ہے۔

آپٹیکل پیرامیٹرز جو کارکردگی کا فیصلہ کرتے ہیں۔

پیرامیٹر	اس کا کیا مطلب ہے۔	اس کا موازنہ کیسے کریں۔
زیادہ سے زیادہ اندراج کا نقصان	ان پٹ سے آؤٹ پٹ پورٹ تک سب سے زیادہ اجازت شدہ نقصان	ضمانت شدہ زیادہ سے زیادہ قیمت کا استعمال کریں اور تصدیق کریں کہ آیا کنیکٹر شامل ہیں۔
یکسانیت	بہترین اور بدترین آؤٹ پٹ پورٹس کے درمیان نقصان کا فرق	زیادہ سے زیادہ اجازت شدہ تغیرات کا استعمال کریں، نہ صرف اوسط آؤٹ پٹ پاور۔
پی ڈی ایل	پولرائزیشن کی حالت میں تبدیلیوں کی وجہ سے نقصان کی تبدیلی	مخصوص طول موج اور درجہ حرارت کی حد میں زیادہ سے زیادہ PDL کا موازنہ کریں۔
واپسی کا نقصان	ماخذ کی طرف لوٹنے والی نظری عکاسی کا ایک پیمانہ	زیادہ واپسی- نقصان کی قدریں عام طور پر کم عکاسی کی نشاندہی کرتی ہیں۔
ہدایت کاری	آپٹیکل راستوں یا آؤٹ پٹ پورٹس کے درمیان تنہائی	ضمانت شدہ کم از کم قیمت اور قابل اطلاق ٹیسٹ کی شرائط کو چیک کریں۔
طول موج- منحصر نقصان	آپریٹنگ طول موج کی حد میں اندراج کے نقصان میں تغیر	صرف ایک ٹیسٹ ویو لینتھ چیک کرنے کے بجائے مکمل آپریٹنگ بینڈ کی تصدیق کریں۔
درجہ حرارت- منحصر نقصان	اجزاء کے درجہ حرارت میں تبدیلی کے ساتھ اندراج کے نقصان میں تبدیلی	بیان کردہ آپریٹنگ رینج کو اس حد میں آپٹیکل استحکام کی ضمانت کے ساتھ الجھائیں نہیں۔
کنیکٹر کا نقصان	فیکٹری{0}}انسٹال کنیکٹرز اور فیلڈ میٹنگ کے ذریعہ متعارف کرایا گیا اضافی نقصان	تصدیق کریں کہ آیا اسپلٹر کی تفصیلات ننگے فائبر، پگٹیلز یا مکمل کنیکٹرائزڈ اسمبلی کے لیے ہیں۔

داخل کرنے کا نقصان خاص توجہ کا مستحق ہے۔ ایک شائع شدہ قدر صرف ننگے سپلٹر کو بیان کر سکتی ہے، جبکہ دوسرے سپلائر میں فیکٹری-نصب شدہ کنیکٹر شامل ہو سکتے ہیں۔ ان دونوں اقدار کا براہ راست موازنہ نہیں کیا جا سکتا۔

کنیکٹر پالش عکاسی اور ملاپ کی مطابقت کو بھی متاثر کرتی ہے۔ SC/APC رسائی نیٹ ورکس میں عام ہے جہاں عکاسی کنٹرول اہم ہے، لیکن درست انٹرفیس آلات، اڈاپٹر اور موجودہ پلانٹ سے مماثل ہونا چاہیے۔ اے پی سی اور یو پی سی کے آخری چہروں کو براہ راست نہیں ملانا چاہیے۔ کے لیے یہ گائیڈپی سی، یو پی سی اور اے پی سی کنیکٹر پالشمکینیکل اور ریٹرن- نقصان کے فرق کی وضاحت کرتا ہے۔

تقسیم کا تناسب آپٹیکل نقصان کو کیسے متاثر کرتا ہے؟

یہاں تک کہ ایک مثالی غیر فعال اسپلٹر کو بھی دستیاب طاقت کو تقسیم کرنا چاہئے۔ مساوی 1×N سپلٹر کے لیے، نظریاتی تقسیم کا نقصان یہ ہے:

مثالی تقسیم کا نقصان=10 × log10(N)

مساوی تقسیم	تخمینی مثالی نقصان
1×2	3.0 ڈی بی
1×4	6.0 ڈی بی
1×8	9.0 dB
1×16	12.0 ڈی بی
1×32	15.1 ڈی بی
1×64	18.1 ڈی بی

یہ ریاضیاتی کم از کم ہیں۔ اصل زیادہ سے زیادہ اندراج کا نقصان زیادہ ہے کیونکہ تیار کردہ ڈیوائس اضافی نقصان، منتقلی نقصان اور، جہاں قابل اطلاق ہو، کنیکٹر کے نقصان کو متعارف کراتی ہے۔

نمائندہ مصنوعات کے اختیارات میں شامل ہیں a1×2 PLC سپلٹر, 1×8 PLC سپلٹر, 1×16 PLC سپلٹر, 1×32 PLC سپلٹراور1×64 PLC سپلٹر. ان کی اصل حدود کو اوپر دیے گئے نظریاتی جدول کے بجائے متعلقہ منظور شدہ تفصیلات سے لیا جانا چاہیے۔

غیر مساوی FBT تقسیم نقصان

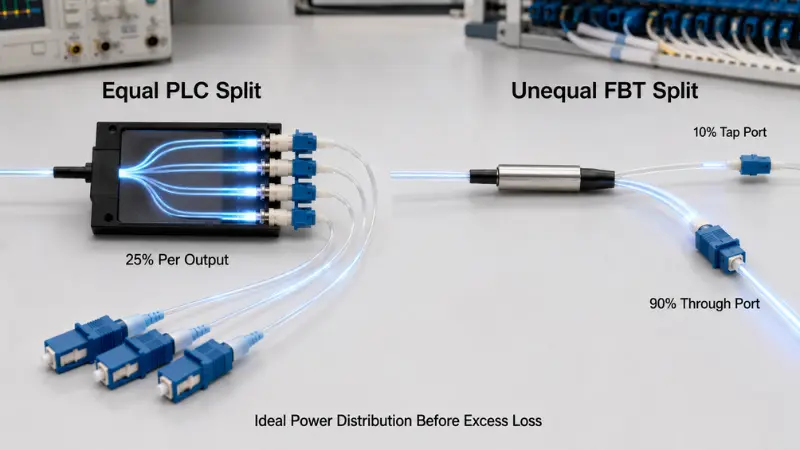

Equal PLC splitter output compared with a 10 90 unequal FBT optical splitter

ایک غیر مساوی شاخ کے لیے جو ایک حصہ وصول کرتی ہے۔pان پٹ پاور کا مثالی برانچ نقصان ہے:

مثالی شاخ کا نقصان=−10 × لاگ 10(p)

نظریاتی 10/90 تقسیم کے لیے:

10% برانچ میں 10.0 dB کا مثالی نقصان ہے۔
90% برانچ میں تقریباً 0.46 dB کا مثالی نقصان ہے۔

دونوں راستوں پر اصل اندراج کا نقصان زیادہ ہوگا کیونکہ کپلر میں اضافی نقصان اور ایک اجازت شدہ کپلنگ-تناسب رواداری ہے۔ لہذا خریداری کی تفصیلات کو نل کی بندرگاہ، بندرگاہ کے ذریعے، جوڑے کی رواداری اور ہر راستے کے لیے زیادہ سے زیادہ نقصان کی نشاندہی کرنی چاہیے۔

یہ فرق اس لیے ہے کہ FBT طویل یا برانچڈ رسائی لے آؤٹ میں متعلقہ رہتا ہے۔ درخواست کی مزید تفصیلی بحث اس گائیڈ میں دستیاب ہے۔دیہی FTTH منصوبوں کے لیے غیر متوازن تقسیم.

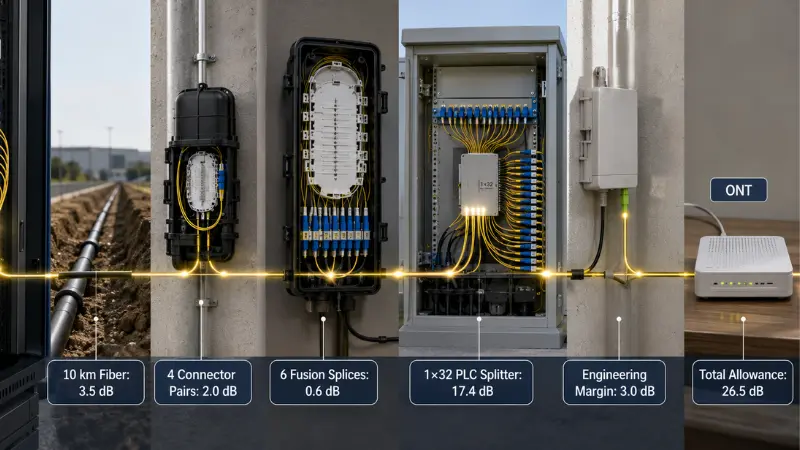

کام کی مثال: ایک 1×32 PLC آپٹیکل بجٹ

مندرجہ ذیل ایک مثالی حساب کتاب ہے، نہ کہ عالمگیر PON ڈیزائن۔ پراجیکٹ کے لیے ہر قیمت کو اصل کیبل، اجزاء اور سامان کی تفصیلات سے تبدیل کیا جانا چاہیے۔

1×32 PLC splitter optical budget example with fiber connector splice and engineering losses

نقصان کی چیز	مثال مفروضہ	حسابی الاؤنس
فائبر کشینا	10 کلومیٹر × 0.35 dB/km	3.5 ڈی بی
میٹڈ کنیکٹر جوڑے	4 × 0.5 ڈی بی	2.0 ڈی بی
فیوژن سپلیسس	6 × 0.1 ڈی بی	0.6 ڈی بی
1×32 PLC سپلٹر	17.4 dB زیادہ سے زیادہ، ایک شائع شدہ بیئر-اسپلٹر پروڈکٹ فیملی کی بنیاد پر	17.4 ڈی بی
انجینئرنگ اور عمر بڑھنے کا مارجن	پروجیکٹ کا مفروضہ	3.0 ڈی بی
کل پاتھ الاؤنس		26.5 ڈی بی

17.4 dB سپلٹر فگر ایک AFL PLC ڈیٹا شیٹ سے آتا ہے اور واضح طور پر کنیکٹرز کو خارج کرتا ہے۔ یہ صرف حساب کتاب کے طریقہ کار کو ظاہر کرنے کے لیے شامل کیا گیا ہے۔

اگر منتخب شدہ OLT اور ONT کا امتزاج قابل اطلاق آپریٹنگ حالات کے تحت تصدیق شدہ 29 dB آپٹیکل بجٹ فراہم کرتا ہے، تو یہ مثال بیان کردہ انجینئرنگ الاؤنس کے بعد 2.5 dB چھوڑ دیتی ہے۔ اگر سامان کا بجٹ کم ہے، راستہ لمبا ہے یا اضافی کنکشن جوڑے گئے ہیں، ڈیزائن ناکام ہو سکتا ہے۔

ایک مناسب حساب کا استعمال کرنا چاہئے:

عام نقصان کے بجائے اجزاء کا زیادہ سے زیادہ نقصان
سب سے طویل منصوبہ بند نظری راستہ
سب سے خراب اسپلٹر آؤٹ پٹ پورٹ
درست طول موج-انحصار فائبر کی کشندگی
تمام کنیکٹر، اڈاپٹر اور اسپلائس پوائنٹس
اصل OLT اور ONT آپٹیکل کلاس
ایک متفقہ انجینئرنگ اور عمر رسیدہ مارجن

سنٹرلائزڈ بمقابلہ کاسکیڈڈ اسپلٹنگ

فن تعمیر	فوائد	خطرات اور تجارت-آفز
مرکزی تقسیم	ایک پرنسپل سپلٹر سٹیج، آسان نقصان کا حساب کتاب، آسان پورٹ مینجمنٹ اور کم غیر فعال مراحل	زیادہ ڈسٹری بیوشن فائبر اور سنٹرل سپلٹر لوکیشن کی محتاط جگہ کی ضرورت ہو سکتی ہے۔
جھرنا۔	چھوٹے تقسیم مراحل کو سبسکرائبر گروپس کے قریب رکھ سکتا ہے اور تقسیم شدہ نیٹ ورک لے آؤٹس کو سپورٹ کر سکتا ہے۔	اسپلٹر کے مراحل، کنکشن پوائنٹس، مجموعی اضافی نقصان اور خرابیوں کا سراغ لگانے کی پیچیدگی شامل کرتا ہے۔

1×4 سپلٹر کے بعد 1×8 سپلٹر مجموعی طور پر 1×32 سپلٹ بناتا ہے، لیکن راستے کا نقصان 15.1 dB مثالی 1×32 ڈویژن تک محدود نہیں ہے۔ ڈیزائن کو ان کے درمیان کنکشن اور سپلائیز کے ساتھ، دونوں سپلٹر مراحل کے مخصوص اندراج نقصان کو شامل کرنا چاہیے۔

CommScope دستاویزات کم-تقسیم شدہ اسپلٹ آرکیٹیکچرز میں PLC ماڈیولز کو شمار کرتے ہیں جہاں باہر کے پلانٹ میں ایک اور اسپلٹر سٹیج نصب ہوتا ہے۔ اس سے ظاہر ہوتا ہے کہ کم-گنے والے PLC پروڈکٹس کو جھرنے والے ڈیزائن میں بھی استعمال کیا جا سکتا ہے۔ فن تعمیر کا اندازہ صرف ٹیکنالوجی کے نام سے نہیں لگایا جانا چاہیے۔

ایف بی ٹی سپلٹر کب بہتر فٹ ہوتا ہے؟

جب بجلی کی مطلوبہ تقسیم غیر مساوی ہو تو پہلے FBT کا جائزہ لینا چاہیے۔ مانیٹرنگ ٹیپس، اسٹیجڈ دیہی برانچز اور جان بوجھ کر مختلف برانچ بجٹ کے ساتھ روابط FBT کو منتخب کرنے کی زیادہ مضبوط وجوہات ہیں بجائے اس کے کہ اس کی قیمت خرید کا PLC سے موازنہ کریں۔

FBT واضح طور پر متعین طول موج پر کم-شمار کی تقسیم کے لیے بھی موزوں ہو سکتا ہے، خاص طور پر جہاں پروجیکٹ کو وسیع کثیر-طول موج کی مطابقت یا اسی غیر فعال راستے سے مستقبل کی منتقلی کی ضرورت نہیں ہے۔

منظوری سے پہلے، تصدیق کریں:

ڈیزائن کردہ طول موج کی کھڑکی
جوڑے کا تناسب اور تناسب رواداری
ہر آؤٹ پٹ کے لیے زیادہ سے زیادہ اندراج کا نقصان
واپسی کا نقصان اور ہدایت
درجہ حرارت- منحصر کارکردگی
پیکیج، فائبر پروٹیکشن اور کنیکٹر کی قسم

ہر FBT ڈیوائس کو مسترد نہ کریں کیونکہ اس میں فیوزڈ ٹیکنالوجی استعمال ہوتی ہے۔ کوالیفائیڈ وائیڈ بینڈ FBT پروڈکٹس موجود ہیں، اور ان کی کارکردگی کو مخصوص ڈیٹا شیٹ اور قابل اعتماد ثبوت سے جانچنا چاہیے۔ اس کے برعکس، کسی ایسے نیٹ ورک میں تنگ-ونڈو FBT پروڈکٹ کا استعمال نہ کریں جس کی مستقبل کی طول موج کی ضروریات کی وضاحت نہیں کی گئی ہے۔

جب PLC سپلٹر بہتر فٹ ہوتا ہے۔

PLC عام طور پر زیادہ عملی انتخاب ہوتا ہے جب پروجیکٹ کے لیے بہت سے مساوی آؤٹ پٹ، کمپیکٹ پیکیجنگ اور کنٹرولڈ پورٹ-سے-پورٹ یکسانیت کی ضرورت ہوتی ہے۔ یہ حالات 1×8، 1×16، 1×32 اور 1×64 کنفیگریشنز کا استعمال کرتے ہوئے FTTH تقسیم میں عام ہیں۔

PLC ایک مضبوط امیدوار بھی ہے جب ایک ہی غیر فعال انفراسٹرکچر کو متعدد رسائی-نیٹ ورک طول موج کے منصوبوں کی حمایت کرنی چاہیے۔ GPON اور XGS-PON کے لیے جسمانی-پرت کے تقاضے قابل اطلاق میں بیان کیے گئے ہیںITU-T G.984.2 GPON تجویزاورITU-T G.9807.1 XGS-PON کی سفارش. ڈیزائنرز کو یہ فرض کرنے کے بجائے کہ ہر نیٹ ورک ایک ہی طول موج کا منصوبہ یا آپٹیکل بجٹ استعمال کرتا ہے، موجودہ آلات کی وضاحتیں اور قابل اطلاق سفارشات استعمال کریں۔

PLC خود بخود بیرونی مصنوعات نہیں ہے۔ ایک سٹیل ٹیوب، ABS ماڈیول یا کیسٹ کو اب بھی تنصیب کے لیے موزوں دیوار کے اندر محفوظ کیا جانا چاہیے۔ وشوسنییتا مکمل اسمبلی پر منحصر ہے، بشمول pigtails، سٹرین ریلیف، کنیکٹر، اڈاپٹر، سگ ماہی اور ماحولیاتی قابلیت۔

سات-مرحلہ سپلٹر سلیکشن کا عمل

بجلی کی تقسیم کی وضاحت کریں:مساوی یا غیر مساوی آؤٹ پٹس، ان پٹ کاؤنٹ، آؤٹ پٹ کاؤنٹ اور کوئی بھی مطلوبہ نل یا پورٹ کے ذریعے بیان کریں۔
ہر موجودہ اور منصوبہ بند طول موج کی فہرست بنائیں:اپ اسٹریم، ڈاؤن اسٹریم، اوورلے اور ہجرت کے تقاضے شامل کریں۔
تقسیم فن تعمیر کو منتخب کریں:نہ صرف حتمی سبسکرائبر کی تعداد، بلکہ مرکزی اور جھرنے والے ڈیزائن کا موازنہ کریں۔
بدترین-کیس آپٹیکل بجٹ کا حساب لگائیں:زیادہ سے زیادہ نقصانات، سب سے طویل راستہ اور سب سے کمزور سپلٹر آؤٹ پٹ استعمال کریں۔
تنصیب کے ماحول کی وضاحت کریں:انڈور یا آؤٹ ڈور استعمال، درجہ حرارت کی حد، نمی، انکلوژر، ہینڈلنگ اور سروس-زندگی کی توقعات بیان کریں۔
پیکیج اور کنیکٹر کا انتخاب کریں:ماڈیول کو اسپلائس ٹرے، ٹرمینل باکس، کابینہ، ODF یا ریک سے ملا دیں۔
معیار کی دستاویزات کا جائزہ لیں:ضمانت شدہ وضاحتیں، ٹیسٹ طول موج، سلسلہ وار رپورٹس اور قابل اطلاق قابلیت کے ثبوت کی درخواست کریں۔

ان پروجیکٹس کے لیے جن میں اسپلٹر، اڈاپٹر، پگ ٹیل، ٹرمینل بکس اور پیچ کی ہڈیاں شامل ہیں،FTTH غیر فعال اجزاء کی خریداری گائیڈخریداری کا ایک وسیع فریم ورک فراہم کرتا ہے۔

پیکیج اور کنیکٹر کا انتخاب

پیکیج کی قسم	عام تنصیب	اہم فائدہ	اہم غور
ننگے فائبر	انٹیگریٹڈ ماڈیول، محفوظ اسپلائس ٹرے یا کسٹم اسمبلی	سب سے چھوٹا قدموں کا نشان	کنٹرول ہینڈلنگ اور مکمل بیرونی تحفظ کی ضرورت ہے۔
اسٹیل ٹیوب یا بلاک لیس	اسپلائس ٹرے، بندش یا کمپیکٹ ڈسٹری بیوشن باکس	ایک کمپیکٹ فارم کے ساتھ بہتر میکانی تحفظ	فائبر روٹنگ اور موڑ کا رداس اہم رہتا ہے۔
ABS ماڈیول	وال باکس، کیبنٹ یا محفوظ بیرونی ڈسٹری بیوشن انکلوژر	جیکٹڈ پگٹیلز اور مضبوط اجزاء کا تحفظ	ایک ننگے یا سٹیل کے -ٹیوب ڈیوائس سے زیادہ جگہ استعمال کرتا ہے۔
LGX یا پلگ-کیسٹ میں	ماڈیولر کابینہ، ODF یا تقسیم کا فریم	تیز تبدیلی، صاف پورٹ شناخت اور پلگ-اور-پلے انسٹالیشن	ہم آہنگ چیسس کے طول و عرض اور اڈاپٹر لے آؤٹ کی ضرورت ہے۔
ریک-ماؤنٹ اسپلٹر	مرکزی دفتر، آلات کا کمرہ یا اعلی-کثافت والا ریک	منظم سامنے تک رسائی اور اعلی بندرگاہ کی گنجائش	ریک کی جگہ استعمال کرتا ہے اور اڈاپٹر کنکشن شامل کرتا ہے۔

کا یہ جائزہPLC سپلٹر پیکیج کی اقسامآپٹیکل جزو کو اس کے انکلوژر سے ملانے میں مدد کر سکتا ہے۔ ایک اسپلٹر جو دیوار پر نصب رسائی کی تقسیم کے لیے بنایا گیا ہے اسے بھی مناسب دیوار میں ضم کیا جا سکتا ہے جیسے کہ24 کور فائبر ڈسٹری بیوشن باکس، بشرطیکہ ٹرے کی گنجائش، اڈاپٹر کی گنتی، کیبل روٹنگ اور سگ ماہی کی ضروریات پروجیکٹ سے مماثل ہوں۔

کنیکٹورائزڈ سپلٹرز فیلڈ-کو الگ کرنے کے کام کو کم کرتے ہیں اور متبادل کو آسان بناتے ہیں، لیکن ہر جوڑا جوڑا نقصان پہنچاتا ہے اور اس کے لیے چہرے کے آخری-معائنے کی ضرورت ہوتی ہے۔ غیر ختم شدہ پگٹیلز اڈاپٹر پوائنٹس کو کم کر سکتی ہیں لیکن اس کے لیے فیوژن-تقسیم کرنے والے آلات، تربیت یافتہ انسٹالرز اور محفوظ اسپلائس اسٹوریج کی ضرورت ہوتی ہے۔

سپلائر ڈیٹا شیٹس کا موازنہ کیسے کریں؟

درخواست کرنے کے لیے آئٹم	فراہم کنندہ کو کیا بیان کرنا چاہیے۔	اگر یہ غائب ہے تو خطرہ
کنفیگریشن	1×N یا 2×N، مساوی یا غیر مساوی تناسب، بندرگاہ کی شناخت	فراہم کردہ آلہ نیٹ ورک کے فن تعمیر سے مماثل نہیں ہوسکتا ہے۔
آپریٹنگ طول موج	مکمل گارنٹی شدہ طول موج کی حد	نقصان ایک طول موج پر قابل قبول ہو سکتا ہے لیکن مطلوبہ سروس بینڈ میں نہیں۔
اندراج کا نقصان	ہر کنفیگریشن کے لیے زیادہ سے زیادہ نقصان اور آیا کنیکٹرز شامل ہیں۔	سپلائر کوٹیشن کا موازنہ اسی بنیاد پر نہیں کیا جا سکتا۔
یکسانیت	زیادہ سے زیادہ پورٹ-سے-پورٹ نقصان کا تغیر	ایک سبسکرائبر برانچ کا دوسروں کے مقابلے میں نمایاں طور پر کم مارجن ہو سکتا ہے۔
پی ڈی ایل	زیادہ سے زیادہ قیمت اور ٹیسٹ کے حالات	کارکردگی کا فرق اوسط اندراج-نقصان کے اعداد و شمار کے پیچھے چھپا ہو سکتا ہے۔
واپسی کا نقصان اور ہدایت	ضمانت شدہ کم از کم اقدار	عکاسی اور بندرگاہ تنہائی کی کارکردگی نامعلوم ہے۔
درجہ حرارت کی کارکردگی	آپریٹنگ رینج اور اس رینج میں آپٹیکل تبدیلی کی اجازت ہے۔	ایک وسیع درجہ حرارت کا لیبل مستحکم نظری کارکردگی کی نمائندگی نہیں کرسکتا ہے۔
پیکیج اور فائبر	طول و عرض، فائبر کی قسم، کوٹنگ، جیکٹ، پگٹیل کی لمبائی اور موڑ کی ضروریات	ہو سکتا ہے کہ آلہ مطلوبہ ٹرے، باکس یا ریک میں فٹ نہ ہو۔
کنیکٹر کی تفصیلات	کنیکٹر کی قسم، پولش، گریڈ اور آیا جانچ میں کنیکٹر شامل ہے۔	تنصیب کے دوران غیر متوقع نقصان یا مطابقت کے مسائل پیدا ہوسکتے ہیں۔
ٹیسٹ رپورٹ	ٹیسٹ طول موج، انفرادی پورٹ کے نتائج، سیریل نمبر اور ٹیسٹ کی تاریخ	ڈیلیور کردہ پروڈکٹ کو اطلاع دی گئی پیمائش سے نہیں لگایا جا سکتا۔

GR-1209 اور GR-1221 کلیمز

GR-1209 اور GR-1221 کا عام طور پر ایک ساتھ حوالہ دیا جاتا ہے جب سپلائرز غیر فعال آپٹیکل اجزاء کی اہلیت اور طویل مدتی وشوسنییتا کی یقین دہانی پر تبادلہ خیال کرتے ہیں۔ "Telcordia کے مطابق" جیسے دعوے کی شناخت ہونی چاہیے:

قابل اطلاق معیار اور مسئلہ
آزمائشی مصنوعات کی ترتیب
ٹیسٹ لیبارٹری
ٹیسٹ کا دائرہ کار اور قابل اطلاق حصے
آیا نتیجہ ننگے جزو یا مکمل کنیکٹرائزڈ اسمبلی پر لاگو ہوتا ہے۔

آنے والا معائنہ اور جانچ

پروڈکٹ کی شناخت کی تصدیق کریں:ٹیکنالوجی، کنفیگریشن، تناسب، طول موج، فائبر، پگٹیل کی لمبائی، کنیکٹر پالش، سیریل نمبر اور لیبل چیک کریں۔
پیکیج اور ریشوں کا معائنہ کریں:پسی ہوئی نلیاں، ڈھیلے تناؤ سے نجات، تیز موڑ، خراب جیکٹس، بے نقاب فائبر یا غلط پورٹ نمبر تلاش کریں۔
کنیکٹر کے اختتامی چہروں کا معائنہ اور صاف کریں:آلودہ سپلٹر کو ٹیسٹ سیٹ یا لائیو نیٹ ورک سے مت جوڑیں۔
ایک حوالہ مرتب کریں اور ہر آؤٹ پٹ کی پیمائش کریں:مخصوص ٹیسٹ طول موج پر ایک مستحکم ذریعہ اور کیلیبریٹڈ آپٹیکل پاور میٹر کا استعمال کریں۔ ہر بندرگاہ کے نقصان کو ریکارڈ کریں اور بہترین اور بدترین نتائج سے یکسانیت کا حساب لگائیں۔
معاہدے کی حدود کے ساتھ نتائج کا موازنہ کریں:پاس یا فیل کے معیار کے طور پر عام انٹرنیٹ ٹیبل کا استعمال نہ کریں۔
ٹریس ایبل ریکارڈز کو برقرار رکھیں:پرچیز آرڈر، بیچ، سیریل نمبر، ٹیسٹ ویو لینتھ، ٹیسٹ آلات کی شناخت، آپریٹر اور معائنہ کی تاریخ کو اسٹور کریں۔

ماخذ اور پاور میٹر کا استعمال کرتے ہوئے ایک عام وصول کرنے والا چیک اندراج کے نقصان اور یکسانیت کی تصدیق کر سکتا ہے۔ آزاد PDL، واپسی-نقصان یا ماحولیاتی توثیق کے لیے مخصوص آلات، ایک مستند لیبارٹری یا سپلائر کی اہلیت کے ریکارڈ کی ضرورت ہو سکتی ہے۔

پانچ عام انتخابی غلطیاں

صرف یونٹ کی قیمت کے مطابق انتخاب:ایک سستے ننگے جزو کے لیے زیادہ کھیت کو الگ کرنے، انکلوژر کی جگہ، مزدوری اور خرابیوں کا سراغ لگانے کی ضرورت پڑسکتی ہے۔
زیادہ سے زیادہ نقصان کے ساتھ عام نقصان کا موازنہ:ایک عام قدر متوقع کارکردگی کو بیان کرتی ہے۔ زیادہ سے زیادہ قدر معاہدہ کی حد کی وضاحت کرتی ہے۔ وہ قابل تبادلہ نہیں ہیں۔
کنیکٹر کی شمولیت کو نظر انداز کرنا:ایک ننگے سپلٹر تصریح کا موازنہ براہ راست کنیکٹرائزڈ ماڈیول سے نہیں کیا جا سکتا جب تک کہ پیمائش کی حدود ایک جیسی نہ ہوں۔
فرض کریں کہ ہر PLC سپلٹر اعلی ہے:چپ کا معیار، فائبر- صف بندی، پیکیجنگ، کنیکٹرز اور ٹیسٹنگ مکمل نتیجہ کا تعین کرتے ہیں۔
مستقبل کی طول موج اور فن تعمیر کی تبدیلیوں کو بھولنا:ایک اسپلٹر جو موجودہ سروس کے لیے کام کرتا ہے بعد میں PON کی منتقلی یا اوورلے کو محدود کر سکتا ہے۔

RFQ تفصیلات کا سانچہ

مندرجہ ذیل بلاک کو سپلائر انکوائری کے لیے ڈھال لیا جا سکتا ہے:

مطلوبہ ٹیکنالوجی: FBT/PLC/سپلائر کی سفارش
ان پٹ اور آؤٹ پٹ کنفیگریشن: 1×__/2×__
تقسیم پیٹرن: مساوی / غیر مساوی __% / __%
آپریٹنگ طول موج کی حد: __
زیادہ سے زیادہ اندراج نقصان: __ dB، کنیکٹر شامل / خارج
زیادہ سے زیادہ یکسانیت: __ dB
زیادہ سے زیادہ PDL: __ dB
کم از کم واپسی کا نقصان: __ dB
کم از کم ہدایت: __ dB
پیکیج کی قسم اور طول و عرض: __
فائبر کی قسم اور پگٹیل کی لمبائی: __
کنیکٹر کی قسم اور پالش: __
آپریٹنگ اور اسٹوریج کا درجہ حرارت: __
تنصیب کا ماحول: انڈور / آؤٹ ڈور انکلوژر / بندش / ریک
مطلوبہ ٹیسٹ رپورٹ: انفرادی/بیچ
مطلوبہ وشوسنییتا یا قابلیت کا ثبوت: __
مطلوبہ لیبلنگ اور سیریل-نمبر کا پتہ لگانے کی اہلیت: __

اکثر پوچھے گئے سوالات

سوال: کون سا بہتر ہے، ایف بی ٹی یا پی ایل سی؟

A: FBT عام طور پر کم-شمار یا غیر مساوی بجلی کی تقسیم کے لیے بہتر نقطہ آغاز ہوتا ہے۔ PLC عام طور پر ایک وسیع بیان کردہ طول موج کی حد میں برابر، اعلی-کثافت تقسیم کے لیے بہتر نقطہ آغاز ہے۔ حتمی جواب گارنٹی شدہ مصنوعات کی تفصیلات اور مکمل آپٹیکل بجٹ پر منحصر ہے۔

سوال: کیا PLC ہمیشہ FBT سے کم نقصان ہوتا ہے؟

A: نہیں، ناگزیر نظریاتی نقصان کا تعین اس بات سے ہوتا ہے کہ آپٹیکل پاور کو کیسے تقسیم کیا جاتا ہے۔ PLC عام طور پر بہت سے مساوی آؤٹ پٹس کے لیے مضبوط یکسانیت اور پیکیجنگ کی کارکردگی پیش کرتا ہے، لیکن اصل اندراج کے نقصان کا موازنہ ایک ہی ٹیسٹ کے حالات کے تحت زیادہ سے زیادہ اقدار کا استعمال کرتے ہوئے کیا جانا چاہیے۔

سوال: کیا 1×32 سپلٹر صرف 15.1 DB کا اضافہ کرتا ہے؟

A: نہیں، تقریباً 15.1 dB 32 آؤٹ پٹس میں طاقت کو یکساں طور پر تقسیم کرنے کا مثالی ریاضیاتی نقصان ہے۔ اصل سپلٹر اضافی نقصان کا اضافہ کرتا ہے، اور مکمل راستے میں کنیکٹر، اڈاپٹر، اسپلائسز، فائبر کشیدگی اور انجینئرنگ مارجن بھی شامل ہو سکتے ہیں۔

سوال: کیا FBT سپلٹرز PON نیٹ ورکس میں استعمال کیے جا سکتے ہیں؟

A: جب ان کا تقسیم تناسب، طول موج کی حد، اندراج کا نقصان، ماحولیاتی کارکردگی اور فن تعمیر نیٹ ورک میں فٹ ہو تو ان کا استعمال کیا جا سکتا ہے۔ PLC اعلی-کاؤنٹ برابر FTTH تقسیم کے لیے زیادہ عام ہے، لیکن FBT کم-شمار یا غیر متناسب شاخوں کو پیش کر سکتا ہے۔

سوال: کیا پی ایل سی سپلٹرز کو کاسکیڈ کیا جا سکتا ہے؟

A: ہاں۔ PLC سپلٹرز کو سنٹرلائزڈ یا cascaded لے آؤٹ میں استعمال کیا جا سکتا ہے۔ ہر مرحلے کو آپٹیکل بجٹ میں الگ سے شامل کیا جانا چاہیے، اور اضافی کنکشن پوائنٹس کو دیکھ بھال اور فالٹ آئسولیشن میں سمجھا جانا چاہیے۔

س: کیا مجھے کنیکٹرائزڈ یا اسپلائس-ریڈی سپلٹر کا انتخاب کرنا چاہئے؟

A: جب تیزی سے انسٹالیشن، متبادل اور بندرگاہ تک رسائی ترجیحات ہوں تو ایک کنیکٹرائزڈ ماڈیول کا انتخاب کریں۔ اڈاپٹر پوائنٹس کو کم کرتے وقت سپلائی کرنے کے لیے تیار ڈیوائس کا انتخاب کریں

نتیجہ

FBT سپلٹر بمقابلہ PLC سپلٹر کا فیصلہ مطلوبہ پاور ڈسٹری بیوشن کے ساتھ شروع ہوتا ہے۔ ایک غیر مساوی نگرانی کا نل یا سادہ کم-شمار شاخ اکثر FBT کی طرف اشارہ کرتی ہے۔ مساوی اعلی-کثافت FTTH تقسیم، وسیع طول موج کی مطابقت اور کنٹرول شدہ پورٹ یکسانیت عام طور پر PLC کی طرف اشارہ کرتی ہے۔

ٹیکنالوجی کا انتخاب صرف پہلا قدم ہے۔ ایک قابل اعتماد فیصلے کے لیے زیادہ سے زیادہ اندراج کے نقصان، یکسانیت، طول موج کی کوریج، ماحولیاتی حدود، پیکیج، کنیکٹر، ٹیسٹ دستاویزات اور ایک مکمل خراب ترین-آپٹیکل بجٹ کی بھی ضرورت ہوتی ہے۔

آر ایف کیو میں ان ضروریات کو فراہم کرنے سے کوٹیشن کا ابہام کم ہو جاتا ہے اور زیادہ قابل اعتماد نیٹ ورک ڈیزائن کی حمایت ہوتی ہے۔ پروجیکٹ خریدار کر سکتے ہیں۔تکنیکی اور کوٹیشن کے جائزے کے لیے اسپلٹر کی تفصیلات جمع کروائیں۔ایک بار جب مطلوبہ تناسب، پیکیج، کنیکٹر اور آپریٹنگ حالات کی وضاحت کی گئی ہے۔
