نیٹ ورک انسٹالرز اور پروکیورمنٹ ٹیموں کے لیے لکھا گیا، اور موجودہ MPO انٹرفیس اسٹینڈرڈ (IEC 61754-7) اور TIA-568.3 polarity طریقوں کے خلاف چیک کیا گیا تاکہ آپ تکنیکی پوائنٹس کو یقین پر لینے کے بجائے ان کی تصدیق کر سکیں۔
ایک MPO اڈاپٹر ایک سادہ پلاسٹک کپلر کی طرح لگتا ہے، لیکن ایک اعلی-کثافت والے فائبر لنک کے اندر یہ ایک اہم کام کرتا ہے: یہ دو ملٹی-فائبر MPO کنیکٹرز کو آمنے سامنے رکھتا ہے تاکہ ہر فائبر کور اپنے پارٹنر کے ساتھ ایک ہی وقت میں مل جائے۔ ایک ڈیٹا سینٹر میں جہاں ایک واحد 1U پینل سینکڑوں فائبر لے جا سکتا ہے، ایک غلط یا غلط-پولرٹی اڈاپٹر صاف لنک اور ایسے کنکشن کو ٹریس کرنے کے گھنٹوں کے درمیان فرق ہے جو ٹھیک نظر آتا ہے لیکن روشنی نہیں گزرتا ہے۔
یہ گائیڈ وضاحت کرتا ہے کہ MPO اڈاپٹر کیا ہے، یہ اصل میں کیسے کام کرتا ہے، آپ کو ڈیٹا شیٹ پر ملنے والی اقسام (پولرٹی، فائبر کاؤنٹ، جنس، اور ہاؤسنگ)، اور صحیح کو منتخب کرنے کا ایک مرحلہ-در-طریقہ۔ جہاں یہ اہمیت رکھتا ہے، یہ انٹرفیس اور قطبی معیارات کی طرف اشارہ کرتا ہے تاکہ آپ اندازہ لگانے کے بجائے کسی حصے کی تصدیق کر سکیں۔
ایم پی او اڈاپٹر کیا ہے؟
ایک MPO اڈاپٹر، جسے کبھی کبھی MPO/MTP اڈاپٹر کے طور پر لکھا جاتا ہے، ایک فائبر آپٹک کپلنگ ڈیوائس ہے جو ملٹی-فائبر MPO کنیکٹرز کے لیے بنایا گیا ہے۔ یہ ہر طرف سے ایک کنیکٹر وصول کرتا ہے اور انہیں درست سمت میں رکھتا ہے تاکہ ریشوں کی پوری قطار، چاہے وہ 8، 12، 16، یا 24 ہوں، ایک کمپیکٹ انٹرفیس کے ذریعے آپس میں مل جاتی ہیں۔
برعکس aسنگل-فائبر ایل سی اڈاپٹر، جو صرف دو ریشوں کو جوڑتا ہے، ایک MPO اڈاپٹر ایک پوری صف کا انتظام کرتا ہے، بعض اوقات دو اسٹیک شدہ قطاریں۔ یہی چیز اسے اعلی-کثافت پیچنگ کی ریڑھ کی ہڈی بناتی ہے، جہاں ریک کی جگہ، ہوا کا بہاؤ، اور کیبل روٹنگ سبھی دباؤ میں ہیں۔

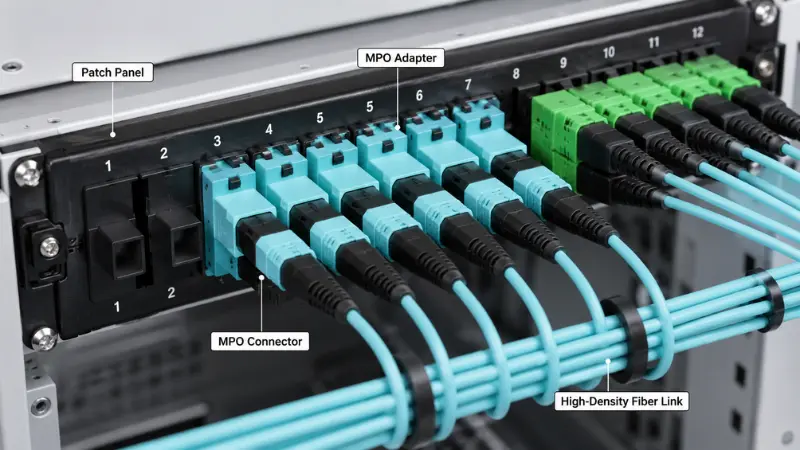

آپ کو عام طور پر ڈیٹا سینٹر پیچ پینلز اور MPO کیسٹس، بیک بون اور ٹرنک کیبلنگ، آپٹیکل ڈسٹری بیوشن فریم، اور 40G، 100G، یا 400G ڈوپلیکس لنکس کو متوازی آپٹکس پر منتقل کرنے والے مائیگریشن پروجیکٹس میں MPO اڈاپٹر ملیں گے۔
ایم پی او اڈاپٹر بمقابلہ ایم پی او کنیکٹر
دونوں اصطلاحات ایک ساتھ سفر کرتی ہیں، لیکن وہ ایک ہی حصہ نہیں ہیں۔ کنیکٹر کیبل پر ہے؛ اڈاپٹر پینل میں ہے.
| آئٹم | ایم پی او اڈاپٹر | ایم پی او کنیکٹر |
|---|---|---|
| مین فنکشن | جوڑے اور دو MPO کنیکٹر کو سیدھ میں لاتا ہے۔ | آپٹیکل ریشوں کی ایک قطار کو ختم کرتا ہے۔ |
| جہاں یہ بیٹھتا ہے۔ | پینل، کیسٹ، یا اڈاپٹر پلیٹ میں نصب | ایک ٹرنک یا پیچ کیبل کے آخر میں منسلک |
| کلیدی کام | دونوں کنیکٹرز کو صحیح سمت میں رکھتا ہے۔ | مخالف کنیکٹر کے ساتھ ریشوں اور ساتھیوں کو لے جاتا ہے۔ |
| کیا چیک کرنا ہے۔ | قطبیت، کلیدی واقفیت، رہائش کا انداز، فائبر کا شمار | فائبر کی گنتی، جنس، فیروول گریڈ، پالش، اندراج کا نقصان |
مختصر میں،ایم پی او کنیکٹرکیبل سے منسلک حصہ ہے، جبکہ اڈاپٹر پینل کا وہ حصہ ہے جو دو کنیکٹرز کو صحیح طریقے سے جوڑنے دیتا ہے۔
ایم پی او اڈاپٹر کیسے کام کرتا ہے؟
ایک MPO اڈاپٹر ایک مکینیکل گائیڈ ہے، آپٹیکل جزو نہیں۔ اس میں عام طور پر اپنا کوئی فائبر نہیں ہوتا۔ جب آپ ایک کنیکٹر کو ہر طرف سے اندر دھکیلتے ہیں تو، اڈاپٹر ہاؤسنگ ان کی واقفیت کو ٹھیک کرتا ہے اور درست میٹنگ پوزیشن رکھتا ہے تاکہ دونوں فیرولز مربع طور پر مل سکیں۔
ہاؤسنگ، کلید، اور گائیڈ پن
ہر MPO کنیکٹر ایک مستطیل ملٹی-فائبر (MT) فیرول کا استعمال کرتا ہے جس کے جسم کے ایک طرف ایک چھوٹی کلید ہوتی ہے۔ اڈاپٹر کا افتتاح اس کلید کی شکل میں ہوتا ہے، لہذا ایک کنیکٹر صرف ایک طرف بیٹھتا ہے۔ ٹھیک سیدھ، اگرچہ، خود ferrules سے آتا ہے. صحیح جوڑے میں، ایک کنیکٹر پن کیا گیا ہے، جس کا مطلب ہے دو گائیڈ پنوں کے ساتھ مرد، اور دوسرا پن نہیں ہے، یعنی دو گائیڈ ہولز والی خاتون۔ پن سوراخوں میں پھسلتے ہیں اور دو فیرولز کو مائیکرون کے اندر اندر رجسٹر کرتے ہیں۔ دیMPO انٹرفیس کے طول و عرضجو اس پن کی وضاحت کرتا ہے اور گائیڈ{0}} مرد اور خواتین کے پلگ کے سوراخ جیومیٹری کو IEC 61754-7 میں ترتیب دیا گیا ہے، یہی وجہ ہے کہ مختلف سازوں کے موافق کنیکٹر اور اڈاپٹر آپس میں مل سکتے ہیں۔
کنیکٹر کی صنف اختیاری نہیں ہے۔
چونکہ صف بندی کا انحصار پنوں کے سوراخوں میں بیٹھنے پر ہوتا ہے، اس لیے ورکنگ میٹڈ پوائنٹ کو بالکل ایک مرد اور ایک خاتون کنیکٹر کی ضرورت ہوتی ہے۔ دو مرد نہیں بیٹھیں گے، کیونکہ پنوں کو لینے کے لیے کوئی سوراخ نہیں ہیں، اور انہیں زبردستی کرنے سے آخری چہروں کو نقصان پہنچ سکتا ہے۔ دو خواتین کے پاس ان کی صف بندی کرنے کے لیے کچھ بھی نہیں ہے۔ لہذا آپ آرڈر کرنے سے پہلے، پورے لنک کے ساتھ جنس کا پتہ لگائیں: اگر آپ کا ٹرنک عورت پر اترتا ہے، تو دوسری طرف کیسٹ یا پیچ کی ہڈی کو پن لانا ہوگا۔ اڈاپٹر صنفی مماثلت کو ٹھیک نہیں کر سکتا۔ یہ صرف وہی رکھتا ہے جو آپ اسے دیتے ہیں۔
ایم پی او اڈاپٹر پولرٹی اور کلیدی واقفیت کی وضاحت کی گئی۔
پولرٹی ایم پی او کے کام کا وہ حصہ ہے جو سب سے زیادہ فیلڈ غلطیاں پیدا کرتا ہے، کیونکہ پرزے میکانکی طور پر فٹ ہو سکتے ہیں جبکہ آپٹیکل پاتھ غلط ہے۔ ڈوپلیکس لنک میں ایک فائبر منتقل ہوتا ہے اور دوسرا وصول کرتا ہے۔ ایک ملٹی-فائبر ایم پی او پر جو ٹرانسمٹ-اور-رابطہ کو چینل میں ہر ٹرنک، کیسٹ، اور پیچ کی ہڈی کو برقرار رکھنا پڑتا ہے، لہذا قطبیت پورے لنک کی خاصیت ہے، کسی ایک اڈاپٹر کی نہیں۔
ٹائپ اے، ٹائپ بی اور ٹائپ سی
TIA-568.3 تین صف قطبی اقسام کی وضاحت کرتا ہے۔ وہ اس بات میں مختلف ہیں کہ کس طرح ریشوں کو سرے سے آخر تک نقشہ بنایا جاتا ہے اور کنیکٹرز کو کس طرح کلید کیا جاتا ہے۔
| قسم | فائبر میپنگ (جہاں پوزیشن 1 لینڈ کرتی ہے) | کلیدی واقفیت | جہاں یہ فٹ بیٹھتا ہے۔ |
|---|---|---|---|
| قسم A (سیدھا) | پوزیشن 1 سے پوزیشن 1 | کلید-کی تک-نیچے تک | کیسٹ-بیسڈ سٹرکچرڈ کیبلنگ؛ چینل کو ایک پلٹی ہوئی پیچ کی ہڈی کی ضرورت ہے۔ |
| قسم B (الٹ) | پوزیشن 1 سے پوزیشن 12 | کلید-کی تک-اوپر | براہ راست متوازی آپٹکس کے لئے عام انتخاب؛ دونوں سروں پر ایک ہی پیچ کی ڈوری کام کرتی ہے۔ |
| قسم C (جوڑا-پلٹا ہوا) | تبدیل شدہ جوڑوں میں پوزیشن 1 سے پوزیشن 2 تک | کلید-کی تک-نیچے تک | کچھ ڈوپلیکس MPO-سے-LC سسٹمز |
تینوں درست اور معیارات-کے مطابق ہیں، اور تینوں ایک ہی مقصد کو حاصل کرتے ہیں کہ ایک سرے سے ٹرانسمٹ اور دوسرے سرے سے وصول کیا جائے۔ کیچ یہ ہے کہ اگر آپ ان کو ملاتے ہیں تو وہ آپس میں قابل عمل نہیں ہیں۔ پوری تنصیب کے لیے ایک طریقہ منتخب کریں اور اسے مستقل رکھیں، کیونکہTIA-568.3 قطبی طریقےنتیجہ میں بدل سکتے ہیں لیکن ایک ہی چینل میں جوڑنے پر نہیں۔
پڑھنا کلید-اوپر اور کلید-نیچے
کی-اپ کا مطلب ہے کنیکٹر کا کلیدی ٹیب اوپر کی طرف اشارہ کرتا ہے۔ کلید-نیچے کا مطلب ہے کہ یہ نیچے کی طرف اشارہ کرتا ہے۔ کلید اوپر اور آخری چہرہ آپ کی طرف رکھتے ہوئے، پوزیشن 1 بہت بائیں جانب بیٹھتی ہے۔ چاہے دو میٹڈ کنیکٹر کلید سے ملتے ہیں-کی سے اوپر-نیچے یا کلید-کی سے اوپر-بالکل وہی ہے جو سیدھے بمقابلہ الٹ میپنگ کا فیصلہ کرتا ہے، لہذا ڈیٹا شیٹ پر کلیدی تعلق قطبیت کی قسم کا براہ راست اشارہ ہے۔ ایک ٹریپ جھنڈا لگانے کے قابل ہے: پوزیشنوں کو تبدیل کرنے سے زاویہ والے سرے کا چہرہ بھی الٹ جاتا ہے۔اے پی سی سنگل موڈ کنیکٹر، لہذا قسم B عام طور پر ایک ملٹی موڈ، فلیٹ-پولش کنونشن ہے۔ اگر آپ اے پی سی کے ساتھ کام کر رہے ہیں، تو کوئی طریقہ اختیار کرنے سے پہلے پالش اور زاویہ کی تصدیق کریں۔
MPO بمقابلہ MTP اڈاپٹر: کیا وہ ایک جیسے ہیں؟
آپ اکثر MPO/MTP کے لیبل والے حصے دیکھیں گے اور حیران ہوں گے کہ کیا آپ دو مختلف چیزیں خرید رہے ہیں۔ MTP US Conec کا اپنے بہتر MPO کنیکٹر کے لیے رجسٹرڈ ٹریڈ مارک ہے، جو تیرتے ہوئے فیرول اور میٹل پن کلیمپ کے ساتھ سخت رواداری کے لیے بنایا گیا ہے۔ تعریف کی طرف سے ایکMTP کنیکٹر مکمل طور پر MPO معیار کے مطابق ہے۔، لہذا MTP اور عام MPO انٹرمیٹ۔ واضح الفاظ میں، ہر MTP ایک MPO ہے، لیکن ہر MPO MTP نہیں ہے۔
ایک اڈاپٹر کے لیے، اس کا مطلب ہے کہ ایک معیاری MPO اڈاپٹر MTP اور عام MPO کنیکٹرز کو یکساں بنائے گا۔ نقصان کی مستقل مزاجی اور میٹنگ-سائیکل کی پائیداری میں عملی فرق زیادہ تر کنیکٹر میں رہتے ہیں، کپلر میں نہیں۔ جب کسی پروجیکٹ کی تفصیلات MTP کہتی ہیں، تو یہ جانچنے کے قابل ہے کہ آیا گاہک کا مطلب خاص طور پر US Conec برانڈ ہے یا کسی بھی MPO کے لیے ڈھیلے طریقے سے لفظ استعمال کر رہا ہے، کیونکہ اس واحد فرق سے قیمت اور سورسنگ بدل جاتی ہے۔ گہرے موازنہ کے لیے، ہمارا دیکھیںایم پی او اور ایم ٹی پی فائبر کے لیے گائیڈ.
ایم پی او اڈاپٹر کی اقسام
فائبر کی تعداد کے لحاظ سے: 8، 12، 16، اور 24
اڈاپٹر کو کنیکٹر فارمیٹ اور ایپلیکیشن سے ملا دیں۔ عام شمار اور وہ کہاں ظاہر ہوتے ہیں:
- 8 اور 12 فائبر:40G-SR4 اور 100G-SR4 8 فائبر کا استعمال کرتا ہے، جو اکثر 12-فائبر MPO کے اندر رکھا جاتا ہے۔ سنگل موڈ 400G-DR4 ایک MPO-12 میں 8 فائبر بھی استعمال کرتا ہے۔
- 16 فائبر:400G-SR8 اور 800G ویریئنٹس ایک MPO-16 میں 16 ریشے استعمال کرتے ہیں، جن میں 8 ٹرانسمیٹنگ اور 8 موصول ہوتے ہیں۔
- 24 فائبر:بہت زیادہ کثافت اور کچھ پرانی 100G-SR10 لنکس کے لیے ایک دو-قطار فارمیٹ۔
ایک MPO-12 اور MPO-16 قابل تبادلہ نہیں ہیں۔ وہ فیرول چوڑائی اور کلید میں مختلف ہیں، لہذا اڈاپٹر کھولنے میں بھی فرق ہے۔ خریدنے سے پہلے کنیکٹر اور پینل دونوں پر گنتی کی تصدیق کریں۔متعدد-ایم ٹی پی/MPO اڈاپٹر شمارذخیرہ کرنے کو آسان بنانے کے لیے دستیاب ہیں، لیکن اڈاپٹر کو ابھی بھی کنیکٹر سے مماثل ہونا ہے جو آپ اصل میں استعمال کر رہے ہیں۔
سنگل موڈ بمقابلہ ملٹی موڈ
MPO اڈاپٹر دونوں کے لیے آتے ہیں۔ سنگل موڈ (OS2) طویل رسائی اور سخت نقصان کے بجٹ کے لیے موزوں ہے، جبکہ ملٹی موڈ (OM3، OM4، OM5) ڈیٹا سینٹر کے اندر مختصر-پہنچنے والے، تیز-اسپیڈ لنکس پر حاوی ہے۔ فائبر کی قسم کنیکٹر پالش اور کارکردگی کا درجہ، اور اکثر رہائش کا رنگ چلاتی ہے۔ اگر آپ ابھی بھی یہ فیصلہ کر رہے ہیں کہ کس کو تعینات کرنا ہے، تو ہمارا جائزہسنگل موڈ بمقابلہ ملٹی موڈ فائبرتجارت-چھوڑ دیتا ہے۔
رنگین کوڈ اور ہاؤسنگ
رنگ ایک مفید پہلا اشارہ ہے۔ ایکوا عام طور پر OM3 یا OM4 کا سگنل دیتا ہے، میجنٹا یا ایریکا وایلیٹ اکثر OM4، لائم گرین سگنلز OM5، اور سنگل موڈ کے لیے نیلا یا سبز عام ہے۔ یہ ایک اشارہ ہے، اگرچہ، ضمانت نہیں، کیونکہ مینوفیکچررز مختلف ہوتے ہیں اور UPC-بمقابلہ-APC کا انتخاب بھی جسم کے رنگ کو متاثر کرتا ہے۔ صرف ہاؤسنگ کلر خریدنے کے بجائے فائبر کی قسم، قطبیت اور گریڈ کے لیے ڈیٹا شیٹ پڑھیں۔ اگر آپ کے رنگ کا فیصلہ واقعی شیشے پر منحصر ہے،OM1 سے OM5 ملٹی موڈ فیملییہ بتاتا ہے کہ درجات ایپلی کیشنز کو کیسے نقشہ بناتا ہے۔
فلینجڈ بمقابلہ فلینج لیس
یہ ایک پینل-کارکردگی سے زیادہ موزوں فیصلہ ہے۔
| پہلو | flanged | فلینج کے بغیر |
|---|---|---|
| چڑھنا | اسکرو-کو دھاتی پینل پر لگایا گیا۔ | اسنیپ-کلپ میں، ٹول-کم |
| بہترین جب | فکسڈ ODF یا پیچ پینل، بھاری ہینڈلنگ، بار بار دوبارہ{0}}پیچنگ | ہائی-کثافت ماڈیولر پینلز اور کیسٹس، تیز اسمبلی |
| تجارت-بند | مضبوط ہولڈ، ماؤنٹ کرنے میں سست | ماؤنٹ کرنے میں جلدی، برقرار رکھنے کا انحصار پینل کٹ آؤٹ پر ہوتا ہے۔ |
اگر اڈاپٹر ایک مقررہ دھاتی فریم میں رہتا ہے جسے اکثر ہینڈل کیا جاتا ہے، تو فلانگڈ زیادہ محفوظ انتخاب ہے۔ اگر آپ ایک گھنے ماڈیولر پینل پیک کر رہے ہیں اور ٹول-کم اسمبلی چاہتے ہیں تو عام طور پر فلینج لیس جیت جاتا ہے۔
MPO اڈاپٹر کہاں استعمال ہوتے ہیں؟
فہرست ایپلی کیشنز کے بجائے، یہ کنکشن پوائنٹ اور ہر ایک کے لیے سلیکشن نوٹ کو دیکھنے میں مدد کرتا ہے۔
ڈیٹا سینٹرز۔MPO اڈاپٹر پیچ پینلز میں، کیسٹ کے عقبی حصے پر، اور ٹرنک-سے-ٹرنک کے جوڑ پر بیٹھتے ہیں۔ ایک عام راستہ زیادہ-شمار پر چلتا ہے۔ایم پی او ٹرنک یا پیچ کیبلایک پینل پر، پھر اسے کیسٹ کے ذریعے LC ڈوپلیکس پورٹس تک توڑ دیتا ہے۔ انتخابی نوٹ: کیسٹ کی قطبی قسم اور کلیدی واقفیت سے مماثل ہوں، ورنہ بریک آؤٹ ٹرانسمٹ اور وصول کو محفوظ نہیں رکھے گا۔
ٹیلی کام اور او ڈی ایف۔آپٹیکل ڈسٹری بیوشن فریموں اور مرکزی-آفس روٹنگ میں، MPO بہت سے ریشوں کو کمپیکٹ پینلز میں اکٹھا کرتا ہے۔ اگر آپ فریم شیلیوں کے درمیان انتخاب کر رہے ہیں، تو ہمارا موازنہODF بمقابلہ پیچ پینلاحاطہ کرتا ہے جہاں ہر ایک فٹ بیٹھتا ہے۔
کیسٹ اور بریک آؤٹ۔بہت سی کیسٹیں ایم پی او اڈاپٹر عقب میں اور ایل سی کا استعمال کرتی ہیں، ایک ٹرنک کو ڈوپلیکس پیچنگ پورٹس میں بدل دیتی ہیں۔ مخلوط تعیناتیوں کے لیے، دیکھیںاعلی کثافت کے لیے LC بمقابلہ MTP/MPO، اور کہاں ایک
8-کور ایس سی-ٹو-ایم ٹی پی/MPO بریک آؤٹسمجھ میں آتا ہے.
تیز رفتار-مائیگریشن۔ڈوپلیکس سے متوازی آپٹکس کی طرف بڑھتے ہوئے، MPO کیبلنگ جسمانی تہہ کو آسان بناتی ہے. 400G-SR8، مثال کے طور پر، چلتا ہےایک MPO-16 پر 16 ریشےفی IEEE 802.3۔ اگر آپ پہلے 100G قدم اٹھا رہے ہیں، تو ہمارا
100G کیبلنگ گائیڈاختیارات کے ذریعے چلتا ہے.
ایک نظر میں فوائد
| فائدہ | عملی طور پر اس کا کیا مطلب ہے۔ |
|---|---|
| زیادہ کثافت | ایک ایم پی او انٹرفیس میں 8 سے 24 ریشے ہوتے ہیں، جو ریک میں کپلرز اور اڈاپٹرز کی تعداد کو کم کرتے ہیں۔ |
| کلینر مینجمنٹ | کم کنکشن پوائنٹس کا مطلب ہے کم بھیڑ اور بہتر ہوا کا بہاؤ |
| تیز تر انسٹال | پہلے سے-ختم شدہ ٹرنک اور کیسٹس سائٹ کو پالش کرنے اور الگ کرنے پر چھوڑتے ہیں- |
| آسان اپ گریڈ | ایک منصوبہ بند MPO ریڑھ کی ہڈی-کیسٹوں، بریک آؤٹس، یا بعد میں براہ راست متوازی آپٹکس میں گھر کر سکتی ہے |
| تیز رفتار-تیار | 40G، 100G، اور 400G متوازی ٹرانسیور کے لیے مقامی فٹ |
ایم پی او اڈاپٹر کا انتخاب کیسے کریں: ایک 6 قدمی فریم ورک؟
شکل کے لحاظ سے چننے کے بجائے، چینل کو ترتیب سے کام کریں:
- لنک کی قسم کی تصدیق کریں۔کیا یہ براہ راست MPO-سے-MPO لنک ہے، یا MPO ٹرنک فیڈنگ کیسٹ جو LC سے نکلتی ہے؟
- ٹرانسیور انٹرفیس کی تصدیق کریں۔فائبر کی تعداد اور کنیکٹر کو نوٹ کریں، مثال کے طور پر 100G-SR4 8 فائبر پر، یا 400G-SR8 پر 16 فائبر اور اکثر APC۔
- ٹرنک فائبر کی گنتی کی تصدیق کریں۔MPO-8، 12، 16، یا 24؛ اڈاپٹر کو اس سے ملنا ہے۔
- براہ راست بمقابلہ کیسٹ کی تصدیق کریں۔کیسٹ آپ کے لیے قطبی میپنگ سیٹ کرتی ہیں۔ ایک براہ راست لنک قطبیت کو تنے اور پیچ کی ہڈیوں پر دھکیلتا ہے، لہذا آپ خود ذمہ داری اٹھاتے ہیں۔
- کلیدی واقفیت اور رہائش کی تصدیق کریں۔آپ کے طریقہ کار کے لیے کلید-اپ ٹو کلید-نیچے یا کلید-اپ ٹو کلید-اور آپ کے پینل کے لیے فلانگ یا فلینج کے بغیر۔
- نقصان کے بجٹ اور صفائی کی تصدیق کریں۔اپنے لنک بجٹ کی ضرورت کے اندراج-لوس گریڈ کا انتخاب کریں، اور ملن سے پہلے معائنہ اور صاف کرنے کا منصوبہ بنائیں۔
اگر مرحلہ 1 سے 5 تک آپ کو ایک سے زیادہ تعداد میں ذخیرہ کرنے کے لیے چھوڑ دیتے ہیں، تو ایک ملٹی-فارمیٹ اڈاپٹر شیلف کو آسان بنا سکتا ہے، لیکن ان مراحل کے حقیقت میں طے ہونے کے بعد ہی۔
مثال: ڈیٹا سینٹر پیچ پینل کے لیے اڈاپٹر کا انتخاب کرنا
کہیں کہ آپ 1U پینل پر 24-فائبر OM4 MPO ٹرنک اتار رہے ہیں اور اسے 100G-SR4 سوئچز کے لیے LC ڈوپلیکس میں توڑ رہے ہیں۔ ٹرنک کنیکٹر خواتین ہیں، اور کیسٹ MPO کنیکٹر مرد ہیں، لہذا ایک معیاری MPO اڈاپٹر ان کے ساتھ بغیر کسی صنفی تصادم کے۔ آپ نے طریقہ B کو معیاری بنایا ہے، اس لیے کیسٹ اور ٹرنک قسم B ہیں اور کنیکٹرز کلید سے ملتے ہیں-کی سے اوپر تک-; اڈاپٹر کو صرف اس واقفیت اور فائبر{12}}کاؤنٹ فارمیٹ کی حمایت کرنی ہوتی ہے جو کیسٹ استعمال کرتی ہے۔ آپ فلینج لیس اڈاپٹر کا انتخاب کرتے ہیں کیونکہ پینل ایک گھنے اسنیپ-ڈیزائن میں ہے، ایکوا ہاؤسنگ ہے کیونکہ فائبر OM4 ہے، اور کم نقصان والا گریڈ ہے کیونکہ چینل پہلے سے ہی دو کیسٹ میٹس پر بجٹ خرچ کرتا ہے۔ پیچ لگانے سے پہلے، آپ ہر فیرول کا معائنہ کرتے ہیں۔ اس میں سے کوئی بھی غیر ملکی نہیں ہے، لیکن پولرٹی چیک کو چھوڑ دیں اور پورا پینل خاموشی سے ٹرانسمٹ میں منتقل ہو جاتا ہے۔
RFQ کے لیے MPO اڈاپٹر کی تفصیلات چیک لسٹ
جب آپ اقتباس کی درخواست بھیجتے ہیں، تو سپلائر کو یہ تفصیلات دیں تاکہ صحیح حصہ پہلی بار بھیجے:
- فائبر کی تعداد: 8F، 12F، 16F، یا 24F
- فائبر کی قسم: سنگل موڈ (OS2) یا ملٹی موڈ (OM3، OM4، OM5)
- قطبیت کی قسم: اے، بی، یا سی
- کلیدی واقفیت: کلید-کی سے اوپر تک-نیچے، یا کلید-کی تک-اوپر
- لنک میں کنیکٹر کی جنس استعمال کی گئی ہے۔
- ہاؤسنگ: flanged یا flangeless
- رنگ اور رہائشی مواد
- آپریٹنگ درجہ حرارت کی حد
- اندراج-نقصان کا درجہ یا لنک-بجٹ کا ہدف
- ڈسٹ کیپس، اور اڈاپٹر پلیٹ یا پینل کٹ آؤٹ مطابقت
- تعمیل جیسے RoHS کے علاوہ ایک ٹیسٹ رپورٹ
اس فہرست کے ساتھ کیبلنگ کا ایک مختصر خاکہ پیچھے-اور-آگے کا بیشتر حصہ ہٹاتا ہے۔
اپنے ساتھی سے پہلے معائنہ اور صاف کریں۔
ایک MPO فیرول کئی سرے کے چہروں کو ایک سطح پر پیک کرتا ہے، لہذا ایک دھبہ ایک سے زیادہ چینل کو نیچے لے جا سکتا ہے۔ 16- اور 24-فائبر فیرولز پر ریشوں میں اونچائی کا فرق یکساں صفائی کو مشکل بنا دیتا ہے، یہی وجہ ہے کہ قاعدہ یہ ہے کہ معائنہ کریں، صاف کریں اور پھر دوبارہ معائنہ کریں۔ آلودگی زیادہ اندراج نقصان، اعلی عکاسی، اور وقفے وقفے سے روابط کے طور پر ظاہر ہوتی ہے جو گھنے پینل میں ٹریس کرنے میں سست ہیں۔ مناسب MPO معائنہ اور صفائی کے اوزار استعمال کریں اور آواز کی پیروی کریں۔اختتام-چہرے کے معائنے کی مشقہر ساتھی سے پہلے ہمارے نوٹس آن
ایم پی او جمپر کو سنبھالنادن-سے-ڈے کیئر کو ڈھانپیں جو آخر کے چہروں کو سب سے پہلے صاف رکھتا ہے۔
عام غلطیاں، اور ان کی قیمت کیا ہے۔
- قطبیت کو نظر انداز کرنا۔پرزے فٹ ہوتے ہیں، لیکن ٹرانسمٹ پر زمینوں کو منتقل کرتے ہیں۔ لنک تاریک ہے، اور آپ کسی ایسے کنکشن کا پتہ لگانے میں وقت ضائع کرتے ہیں جو جسمانی طور پر درست نظر آتا ہے۔
- MPO اور MTP کو معیار میں یکساں سمجھنا۔دونوں ساتھی، لیکن نقصان اور استحکام مختلف ہے۔ برابری کا فرض کرنا خاموشی سے سخت لنک بجٹ کو اڑا سکتا ہے۔
- اکیلے رنگ پر خریدنا.ایکوا گریڈ، قطبیت، یا پالش کی تصدیق نہیں کرتا ہے۔ ڈیٹا شیٹ کرتا ہے۔
- جنس بھول جانا۔دو پن والے یا دو بغیر پن والے کنیکٹر سیدھ میں نہیں آئیں گے، اور ان کو زبردستی کرنے سے آخری چہروں کو نوچ سکتا ہے۔
- اپ گریڈ کا کوئی منصوبہ نہیں۔ایک اڈاپٹر اور ٹرنک جو صرف آج کے لیے منتخب کیا گیا ہے وہ بعد میں 400G یا 800G پر صاف-گھر نہیں جا سکتا۔
ایم پی او اڈاپٹرز کے بارے میں اکثر پوچھے گئے سوالات
سوال: MPO اڈاپٹر اصل میں کیا کرتا ہے؟
A: یہ دو MPO کنیکٹرز کو جوڑتا ہے اور انہیں سیدھ میں رکھتا ہے تاکہ ایک کمپیکٹ انٹرفیس کے ذریعے ریشوں کی ایک پوری قطار ایک ساتھ مل جائے۔
سوال: کیا اڈاپٹر کنیکٹر جیسا ہی ہے؟
A: نہیں، کنیکٹر کیبل سے منسلک ہے، اور اڈاپٹر پینل میں جوڑنے والا حصہ ہے جو دو کنیکٹرز کو جوڑنے دیتا ہے۔
سوال: کیا مجھے ٹائپ اے یا ٹائپ بی استعمال کرنا چاہئے؟
A: یہ پورے چینل پر منحصر ہے۔ قسم B براہ راست متوازی آپٹکس کے لیے عام ہے کیونکہ ایک ہی پیچ کی ہڈیاں دونوں سروں پر کام کرتی ہیں۔ قسم A کیسٹ-بیسڈ سٹرکچرڈ کیبلنگ میں عام ہے۔ ایک بار فیصلہ کریں اور اسے آخر تک مستقل رکھیں۔
سوال: کیا ایک اڈاپٹر MPO-12 اور MPO-24 دونوں کی خدمت کر سکتا ہے؟
A: نہیں، فیرول کی چوڑائی اور کلید مختلف ہیں، اس لیے اڈاپٹر کھولنے کی گنتی-مخصوص ہے۔ کچھ اڈاپٹر کئی شمار کے ورژن میں پیش کیے جاتے ہیں، لیکن ہر ورژن اب بھی ایک فارمیٹ سے ملتا ہے۔
سوال: میں کسی مخصوص یا تصویر سے کلید-اوپر یا کی-نیچے کیسے پڑھ سکتا ہوں؟
A: کنیکٹر باڈی پر کلیدی ٹیب تلاش کریں۔ آیا دو میٹڈ کنیکٹر اوپر-سے-نیچے یا اوپر-سے-آپ کو براہ راست بمقابلہ الٹ میپنگ بتاتے ہیں، جو براہ راست قطبیت کی قسم سے جوڑتا ہے۔
سوال: کیا سنگل موڈ اور ملٹی موڈ اڈاپٹر صرف مختلف رنگ ہیں؟
A: نہیں، فائبر کی قسم پولش، گریڈ اور رواداری کو متاثر کرتی ہے، نہ صرف رنگ۔ مکمل تفصیلات کی تصدیق کریں۔
سوال: مجھے 400G یا 800G کے لیے کون سا MPO اڈاپٹر درکار ہے؟
A: وہ متوازی آپٹکس 16-فائبر MPO-16 استعمال کرتے ہیں، اکثر APC کے ساتھ۔ اڈاپٹر کو اس گنتی اور کلید سے ملا دیں۔
سوال: میں کیسے جان سکتا ہوں کہ سپلائر کا اڈاپٹر اچھا ہے؟
A: فائبر کی قسم، قطبیت، جنس، رہائش، اندراج-لوس گریڈ، اور ایک ٹیسٹ رپورٹ کے لیے پوچھیں، پھر چیک کریں کہ یہ آپ کے لنک بجٹ کو پورا کرتا ہے اور پورا کرتا ہے۔
سوال: مجھے اڈاپٹر کے ساتھ ساتھ کیا آرڈر کرنا چاہئے؟
A: عام طور پر ٹرنک اور پیچ کیبلز، کیسٹس، ایک اڈاپٹر پلیٹ یا پینل، اور ڈسٹ کیپس، سبھی ایک ہی قطبی اور کلیدی اسکیم سے مماثل ہیں۔
نتیجہ
ایک MPO اڈاپٹر ایک چھوٹا حصہ ہے جس میں بڑے کام ہوتے ہیں: دو ملٹی-فائبر کنیکٹرز کو سیدھ میں رکھنا تاکہ لنک پہلی بار کام کرے۔ فائبر کی گنتی، قطبیت، جنس، فائبر کی قسم، اور رہائش کا حق حاصل کریں، اور ظاہری شکل پر خریدنے کے بجائے ان کی تصدیق انٹرفیس اور قطبی معیار کے مطابق کریں۔ اگر آپ کسی MPO/MTP پروجیکٹ کو اسکوپ کر رہے ہیں، تو اپنے سپلائر کو فائبر کی گنتی، قطبی قسم، کلیدی واقفیت، ہاؤسنگ اسٹائل، اور سامنے کیبلنگ ڈایاگرام بھیجیں۔ یہ دائیں طرف کا تیز ترین راستہ ہے۔ایم پی او اڈاپٹراور آپ کے نیٹ ورک کے لیے مماثل کیبل اسمبلیاں۔
