MPO بریک آؤٹ کیبل گائیڈ: اقسام، قطبیت اور فائبر کاؤنٹ

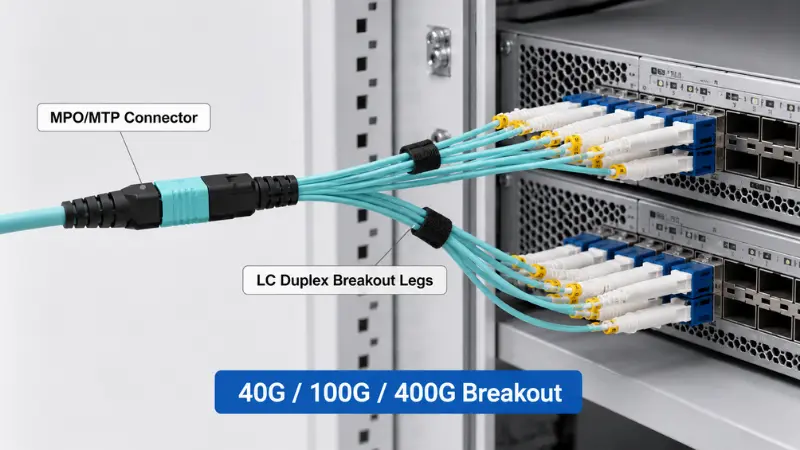

ایک MPO بریک آؤٹ کیبل ایک اعلی-کثافت کثیر-فائبر کنیکٹر کو کئی انفرادی کنیکٹرز، اکثر LC ڈوپلیکس میں فین آؤٹ کرنے دیتی ہے، لہذا ایک متوازی بیک بون لنک انفرادی ٹرانسیور، پینل پورٹس، یا ڈوپلیکس آلات کو فیڈ کر سکتا ہے۔ یہ 40G، 100G، یا 400G متوازی پورٹ کو کم-اسپیڈ ڈیوائسز سے جوڑنے، یا اسی ریک میں ڈوپلیکس ہارڈویئر پر MPO ٹرنک اتارنے کے سب سے عام طریقوں میں سے ایک ہے۔

مشکل حصہ تعریف نہیں ہے۔ یہ فائبر کی گنتی، قطبیت، جنس، فائبر موڈ، اور بریک آؤٹ میپنگ کو باقی چینل سے ملا رہا ہے۔ ایک کیبل مکمل طور پر جوڑ سکتا ہے اور اگر قطبیت یا پننگ غلط ہے تو پھر بھی روشنی نہیں گزرتی ہے۔ یہ ہدایت نامہ انتخاب اور ترتیب دینے کے حوالے کے طور پر لکھا گیا ہے: اقسام کیا ہیں، قطبیت اور جنس کو کیسے پڑھا جائے، کن کنفیگریشنز کا نقشہ کن ٹرانسسیورز پر ہے، اور آرڈر دینے سے پہلے بالکل کس چیز کی تصدیق کرنی ہے۔

ایم پی او بریک آؤٹ کیبل کیا ہے؟

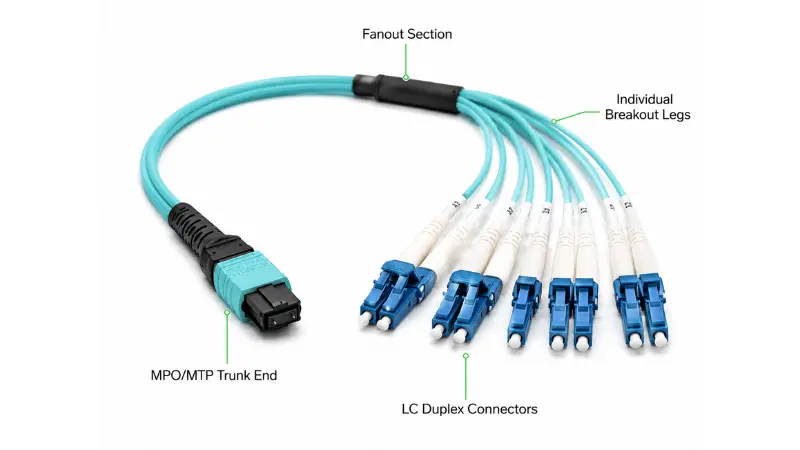

ایک MPO بریک آؤٹ کیبل، جسے MPO فین آؤٹ یا MTP/MPO ہارنس بھی کہا جاتا ہے، ایک فیکٹری-سے ختم شدہ اسمبلی ہےایم پی او کنیکٹرٹرنک اینڈ پر اور پنکھے والے-آؤٹ اینڈ پر متعدد انفرادی کنیکٹر۔ ایم پی او اینڈ پر ایک ہی فیرول میں 8، 12، 16، یا 24 ریشے ہوتے ہیں۔ بریک آؤٹ اینڈ ان ریشوں کو الگ الگ ٹانگوں میں تقسیم کرتا ہے، عام طور پر LC ڈوپلیکس جوڑوں، حالانکہ SC اور FC ورژن میراث یا خصوصی آلات کے لیے موجود ہیں۔

بہترین مثال ایک MPO سے LC بریک آؤٹ کیبل ہے: ایک MPO کنیکٹر فائبر کی گنتی کے لحاظ سے چار، چھ، یا بارہ LC ڈوپلیکس جوڑوں میں ختم ہوتا ہے۔ یہ وہی ہے جو جسمانی طور پر ایک متوازی بندرگاہ کو انفرادی ڈوپلیکس لنکس میں بدل دیتا ہے۔

ایم پی او بریک آؤٹ کیبل کیسے کام کرتی ہے؟

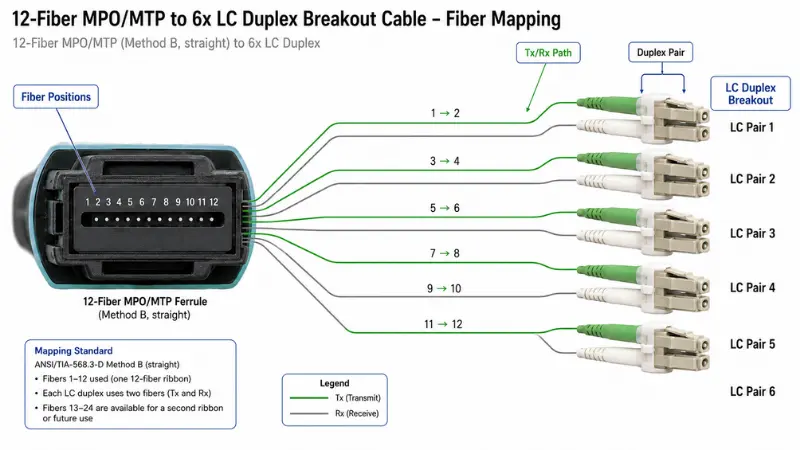

اسمبلی ملٹی-فائبر فیرول کے اندر ہر فائبر پوزیشن کو بریک آؤٹ سائیڈ پر ایک مخصوص ٹانگ سے نقشہ بناتی ہے۔ میپنگ کو فائبر کی گنتی اور قطبیت کے ذریعے کنٹرول کیا جاتا ہے، اور اسے چینل کے دونوں سروں پر موجود آپٹکس سے متفق ہونا ضروری ہے۔

ایم پی او/ایم ٹی پی ٹرنک سائیڈ

یہ اعلی-کثافت کا اختتام ہے۔ ڈیٹا سینٹر بریک آؤٹ میں، 8-فائبر اور 12-فائبر کنیکٹر سب سے زیادہ عام ہیں، جس میں 16-فائبر اور 24-فائبر ہائی لین آپٹکس اور بہت گھنے پیچنگ کے لیے استعمال ہوتے ہیں۔ آپ کو ڈیٹا شیٹس پر "MPO" اور "MTP" دونوں نظر آئیں گے۔ MPO ایک عام انٹرفیس ہے جس کی وضاحت کی گئی ہے۔US Conec اور دیگر مینوفیکچررز کے ذریعے IEC 61754-7، جبکہ MTP US Conec کا رجسٹرڈ-ٹریڈ مارک ہے، اسی کنیکٹر کا اعلی-کارکردگی والا ورژن، جو فلوٹنگ فیرولز اور سخت گائیڈ-کم نقصان کے لیے پن رواداری کے ساتھ بنایا گیا ہے۔ وہ مکمل طور پر باہم دست و گریباں ہیں، اس لیے عملی سوال بیج نہیں بلکہ صنف، قطبیت، اور درجہ جو آپ بیان کرتے ہیں۔ اگر اصطلاحات اب بھی آپ کو ٹرپ کرتی ہیں، تو ہماری بریک ڈاؤنMPO اور MTP کے درمیان حقیقی فرقسادہ زبان میں اس کا احاطہ کرتا ہے۔

بریک آؤٹ (فین آؤٹ) سائیڈ

LC ڈوپلیکس بریک آؤٹ اینڈ پر حاوی ہے کیونکہ LC زیادہ تر سوئچز، سرورز اور ٹرانسسیورز پر معیاری ڈوپلیکس انٹرفیس ہے۔ فائبر کی گنتی اس بات کا تعین کرتی ہے کہ آپ کو کتنی ڈوپلیکس ٹانگیں ملتی ہیں:

Tx/Rx پولرٹی پاتھ

ہر ڈوپلیکس لنک کو ایک طرف لینڈ ٹرانسمٹ اور دوسری طرف وصول کرنا ہوتا ہے۔ ایک متوازی نظام میں بریک آؤٹ کیبل، ٹرنک، اڈاپٹر، اور پیچ کی ڈوریں ہر ایک اس راستے میں حصہ ڈالتی ہیں۔ ایک عنصر کو پیچھے کی طرف لے جائیں اور کنیکٹر اب بھی بیٹھ جائیں گے، لیکن آپٹیکل پاتھ ٹوٹ جاتا ہے۔ یہی وجہ ہے کہ ٹائپ اے، ٹائپ بی، اور ٹائپ سی کبھی بھی قابل تبادلہ نہیں ہوتے ہیں، اور کیوں پولرٹی فی-کیبل کے انتخاب کے بجائے ایک چینل-سطح کا فیصلہ ہے۔ ہم ذیل میں اس پر توسیع کرتے ہیں۔

ایم پی او بریک آؤٹ کیبلز کی اقسام

"MPO بریک آؤٹ کیبل" ایک خاندان ہے، ایک حصہ نہیں ہے۔ ایک جیسی نظر آنے والی دو کیبلز بالکل مختلف طریقے سے برتاؤ کر سکتی ہیں۔ ایک کی وضاحت کرنے کا عملی طریقہ ان محوروں سے گزرنا ہے:

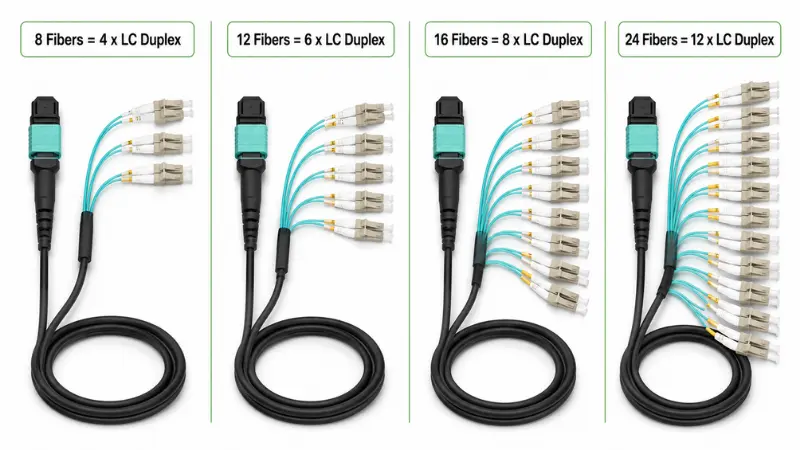

• فائبر کی تعداد کے لحاظ سے:8، 12، 16، یا 24 ریشے۔ یہ پہلا فیصلہ ہے اور یہ براہ راست اس کی پیروی کرتا ہے کہ آپ کو کتنے ڈوپلیکس لنکس کی ضرورت ہے۔
• بریک آؤٹ کنیکٹر کے ذریعے:LC ڈوپلیکس معیاری ہے؛ SC اور FC میراثی ٹیلی کام اور آلات میں نظر آتے ہیں۔
• فائبر موڈ کے ذریعہ:ملٹی موڈ (OM3، OM4، OM5) مختصر رسائی کے لیے، یا طویل فاصلے کے لیے سنگل-موڈ (OS2)۔ دیکھیںسنگل-موڈ بمقابلہ ملٹی موڈ فائبراگر آپ کو یقین نہیں ہے کہ لنک کس کا مطالبہ کرتا ہے۔
• قطبیت کے لحاظ سے:قسم A، Type B، یا Type C، چینل سے مماثل ہے۔
• MPO صنف کے لحاظ سے:پن کیا ہوا (مرد) یا پن نہ کیا ہوا (عورت)۔
• کنیکٹر پالش کے ذریعے:UPC یا APC۔ سنگل-موڈ MPO تقریباً ہمیشہ APC ہوتا ہے۔ ملٹی موڈ عام طور پر فلیٹ پی سی ہے۔
• جیکٹ اور تعمیر کی طرف سے:پیویسی، ایل ایس زیڈ ایچ، رائزر، یا پلینم؛ گول سنگل-جیکٹ فین آؤٹ بمقابلہ انفرادی طور پر جیکٹ والی ٹانگیں؛ معیاری یا بکتر بند۔
• نقصان کے درجے کے لحاظ سے:معیاری-نقصان یا کم-نقصان کنیکٹر، جو پاور بجٹ کے تنگ ہونے پر اہمیت رکھتا ہے۔

سپلائر کے نقطہ نظر سے: ٹرانسیور ڈیٹا شیٹ اور جس پینل میں یہ آتا ہے اس سے قیاس آرائی شروع کریں، کیبل کیٹلاگ سے نہیں۔ تقریباً ہر غلط ترتیب جو ہم دیکھتے ہیں وہ پہلے پارٹ نمبر کو چننے اور اس پر چینل کو الٹ-فٹ کرنے سے آتا ہے۔

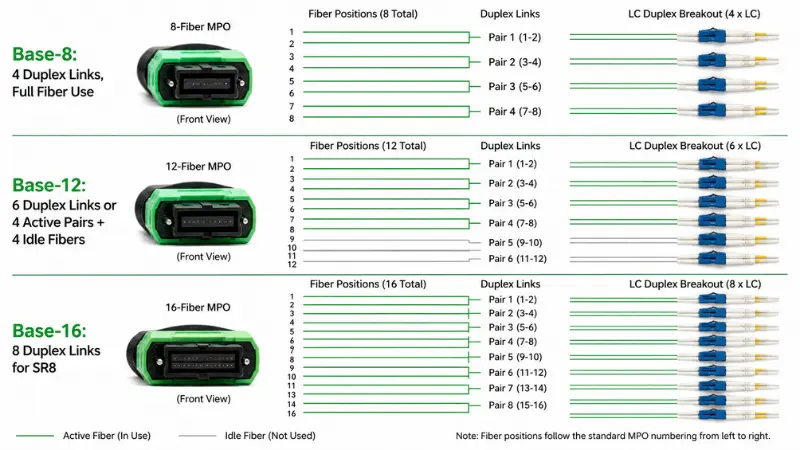

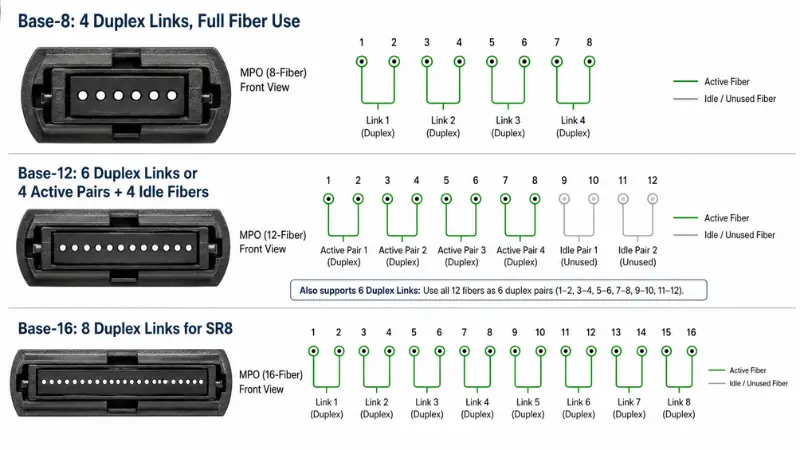

بیس -8 بمقابلہ بیس -12 بمقابلہ بیس -16

یہ دوسرا-سطح کا سوال ہے جس کا جواب صرف فائبر شمار نہیں دیتا، اور یہ وہ جگہ ہے جہاں بہت ساری "مستقبل-پروفنگ" غلط ہو جاتی ہے۔ "بیس" نمبر فائبر انکریمنٹ ہے جس کے ارد گرد کیبلنگ بنائی گئی ہے۔

وہ نقطہ جو اکثر چھوٹ جاتا ہے: 40G یا 100G SR4 چینل کے لیے استعمال ہونے والا 12-فائبر MPO چار فائبر کو سیاہ چھوڑ دیتا ہے۔ یہ کوئی خرابی نہیں ہے، لیکن اس کا مطلب ہے کہ بیس-8 بریک آؤٹ عام طور پر صاف ستھرا، فور لین بریک آؤٹ کے لیے زیادہ اقتصادی انتخاب ہے، جب کہ جب ٹرنک حقیقی طور پر چھ ڈوپلیکس لنکس رکھتا ہے تو بیس-12 معنی رکھتا ہے۔ ان سب کے پیچھے ایتھرنیٹ کی شرحیں اور لین کی گنتی کی وضاحت کی گئی ہے۔IEEE 802.3 ورکنگ گروپ(802.3ba میں 40G/100G متوازی آپٹکس، 802.3bs میں 200G/400G)۔

ٹائپ اے بمقابلہ ٹائپ بی بمقابلہ ٹائپ سی پولرٹی

پولاریٹی واحد سب سے عام وجہ ہے جو تازہ انسٹال کردہ MPO لنک کام نہیں کرتا ہے۔ تین کلاسک طریقے اس بات میں مختلف ہیں کہ ٹرنک کو کس طرح تار لگایا جاتا ہے اور کون سی پیچ ڈوری راستے کو مکمل کرتی ہے۔

عملی طور پر انتخاب کیسے کریں: پوری تنصیب کے لیے ایک طریقہ منتخب کریں اور اسے آخر تک مستقل رکھیں۔ متوازی-آپٹکس بریک آؤٹ کے لیے، طریقہ B سب سے عام ہے کیونکہ یہ ایک پیچ-ڈور کی قسم کا استعمال کرتا ہے اور حادثاتی منتقلی-سے-جوڑا بنانے سے بچتا ہے۔ دیANSI/TIA-568.3-E معیاریطریقوں A, B, اور C کو باضابطہ بناتا ہے اور، اس کی 2022 کی نظر ثانی کے بعد سے، دو "یونیورسل" طریقے (U1 اور U2) شامل کرتا ہے جو آپ کو ایک قسم کے-B ٹرنک کے دونوں سروں پر ایک جیسے ماڈیولز اور ڈوریاں استعمال کرنے دیتے ہیں۔ اگر آپ کا ڈیزائن کیسٹوں کے ارد گرد بنایا گیا ہے تو، اختلاط سکیموں کے بجائے کیسٹ سسٹم کی وضاحت کردہ پولرٹی اسکیم پر عمل کریں۔ اس پس منظر کے لیے جہاں سرنی کنیکٹوٹی ڈوپلیکس کے خلاف بیٹھتی ہے، اس کے لیے ہماری گائیڈ دیکھیںLC بمقابلہ MTP/MPO ہائی-کثافت کیبلنگ میں.

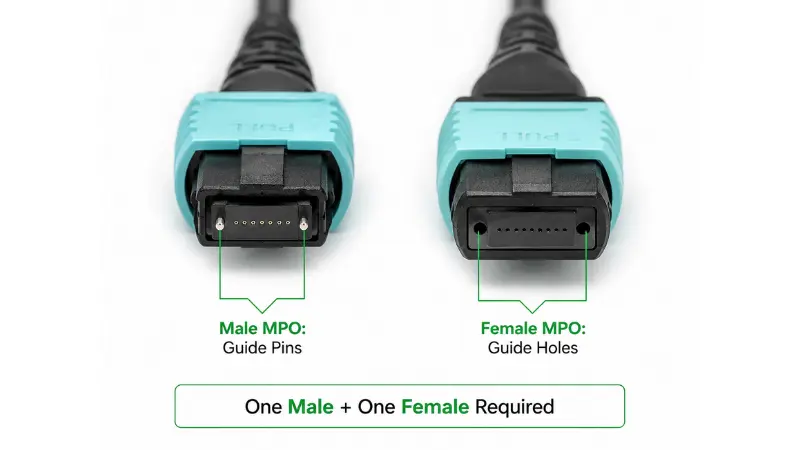

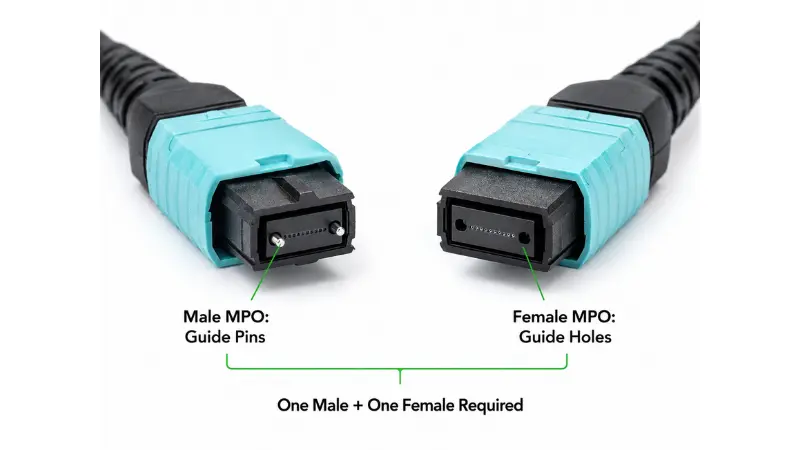

MPO مرد بمقابلہ خواتین: کیسے انتخاب کریں؟

MPO صنف فیرول میں گائیڈ پن کے بارے میں ہے۔ ایک پن بند (مرد) کنیکٹر میں دو دھاتی پن ہوتے ہیں۔ ایک پن نہ کیے ہوئے (خواتین) کنیکٹر میں مماثل سوراخ ہوتے ہیں۔ قاعدہ مطلق ہے: ہر جوڑا جوڑا ایک پن اور ایک پن نہیں ہونا چاہیے۔ دو جڑے ہوئے کنیکٹر جسمانی طور پر آپس میں متصادم ہیں اور پنوں کو کچل سکتے ہیں یا فیرول کو چپ کر سکتے ہیں۔ دو بغیر پن کیے ہوئے کنیکٹرز کو سیدھ میں لانے کے لیے کچھ نہیں ہے اور وہ صحیح طریقے سے نہیں بیٹھیں گے۔

ایک عام بریک آؤٹ تعیناتی میں، متوازی-آپٹک ٹرانسیور پورٹس کو عام طور پر ان پن کیا جاتا ہے، لہذا MPO ٹانگ جو ٹرانسیور میں لگ جاتی ہے عام طور پر پن کی جاتی ہے۔ دوسری طرف، جنس کا انحصار اڈاپٹر، کیسٹ، یا ٹرنک پر ہوتا ہے جس کے ساتھ وہ مل جاتا ہے۔ ہمیشہ اس کی ڈیٹا شیٹ کے خلاف ٹرانسیور پورٹ کی جنس کی تصدیق کریں اور اپنے ذریعہ پیش کردہ جنس کی جانچ کریں۔MPO/MTP اڈاپٹراس سے پہلے کہ آپ کیبل کی صنف کو ٹھیک کریں۔ یہ ایک پیرامیٹر مردہ روابط اور جسمانی نقصان دونوں کو روکتا ہے۔

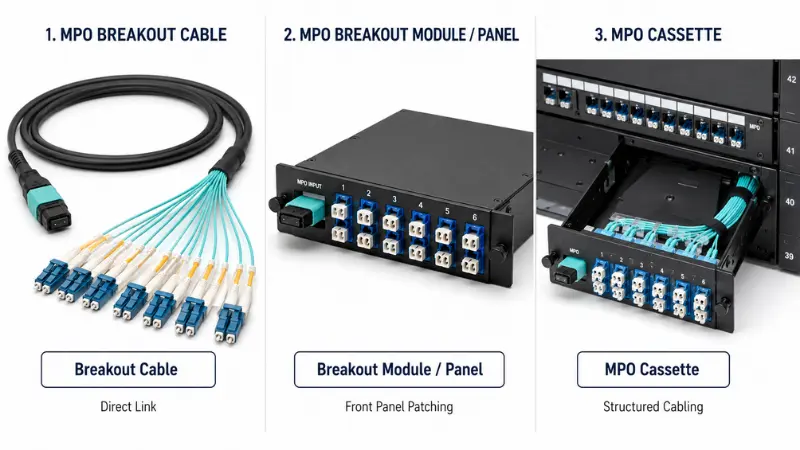

ایم پی او بریک آؤٹ کیبل بمقابلہ ماڈیول بمقابلہ کیسٹ

یہ تینوں متعلقہ ہیں لیکن مختلف مسائل حل کرتے ہیں۔ انتخاب اس بات پر آتا ہے کہ لنک کو کس طرح منظم اور برقرار رکھنے کی ضرورت ہے۔

جب راستہ چھوٹا ہو اور رابطہ سیدھا ہو تو ڈھیلے پن کا استعمال کریں۔ ایک بار جب کوئی لنک ریک کو کراس کرے گا یا بار بار تبدیلیاں دیکھے گا، ایکایم پی او کیسٹیا پینل عام طور پر آسان ٹربل شوٹنگ اور لیبلنگ میں خود ہی ادائیگی کرتا ہے۔

عام ایپلی کیشنز

40G سے 4x10G بریک آؤٹ

ایک 40G QSFP+ SR4 پورٹ آٹھ ریشوں پر چار 10G لین لے کر جاتا ہے۔ جب سوئچ اور آپٹکس بریک آؤٹ موڈ کو سپورٹ کرتے ہیں، ایک MPO-سے-LC اسمبلی اسے چار آزاد 10G-SR ڈوپلیکس لنکس میں تقسیم کرتی ہے۔ یہ سب سے عام وجوہات میں سے ایک ہے جو لوگ بریک آؤٹ کیبلز خریدتے ہیں۔

100G سے 4x25G بریک آؤٹ

ایک 100G QSFP28 SR4 پورٹ اسی طرح کام کرتا ہے، آٹھ ریشوں پر چار 25G لنکس میں تقسیم ہوتا ہے۔ یہاں صحیح موڈ اور گریڈ کا انتخاب اہمیت رکھتا ہے کیونکہ فی- لین بجٹ سخت ہے۔ ہماری واک تھرو پر100G کیبلنگ کا انتخاب کیسے کریں۔تجارت-میں جاتا ہے۔

400G: بریک آؤٹ کہاں لاگو ہوتا ہے اور کہاں نہیں ہوتا

400G وہ جگہ ہے جہاں "ہر چیز کے لئے ایم پی او بریک آؤٹ" مفروضہ ناکام ہوجاتا ہے۔ یہ مکمل طور پر ٹرانسیور انٹرفیس پر منحصر ہے:

• 400G-DR48 سنگل-موڈ فائبرز (چار 100G لین) کا استعمال کرتا ہے اور بیس-8 MPO پر صاف طور پر 4 x 100G تک ٹوٹ جاتا ہے۔
• 400G{{1}SR8ایک Base-16 MPO پر 16 ملٹی موڈ فائبرز (آٹھ 50G لین) استعمال کرتا ہے اور 8 x 50G یا 2 x 200G تک ٹوٹ سکتا ہے۔
• 400G-FR4 اور LR4ایک واحد LC جوڑے پر طول موج ملٹی پلیکسنگ کا استعمال کرتے ہوئے ڈوپلیکس سنگل-موڈ انٹرفیس ہیں۔ وہ متوازی ریشوں کا استعمال نہیں کرتے ہیں، لہذا ایک MPO بریک آؤٹ کیبل بالکل لاگو نہیں ہوتا ہے۔

لہذا کسی بھی 400G بریک آؤٹ کو منتخب کرنے سے پہلے، پہلے آپٹیکل ماڈیول کی تفصیلات پڑھیں۔ فارم فیکٹر (QSFP-DD, OSFP) آپ کو فائبر میپ نہیں بتاتا ہے۔ انٹرفیس کی قسم کرتا ہے۔

یہ کیبلز کہاں دکھائی دیتی ہیں؟

MPO بریک آؤٹ اسمبلیوں کے لیے عام گھروں میں اسپائن-لیف فیبرک، سوئچ-سے-سرور لنکس، اسٹوریج نیٹ ورکس، کراس-کنیکٹ فیلڈز، ٹیلی کام روم، کیمپس بیک بون، اور گھنے پیچ پینل شامل ہیں۔

عام کنفیگریشن کی مثالیں۔

یہ وہ کنفیگریشن ہیں جو زیادہ تر پروجیکٹس اصل میں آرڈر کرتے ہیں، ان پروڈکٹس کے ساتھ جو ہر ایک سے ملتی ہیں:

ایم پی او بریک آؤٹ کیبل کب استعمال نہ کریں؟

ایک ڈھیلا پرستار غلط ٹول ہے جب:

• لنک ریک یا کمروں کے درمیان چلتا ہے اور اس میں باقاعدہ حرکتیں، اضافہ اور تبدیلیاں نظر آئیں گی۔ ایک ٹرنک پلس کیسٹ یا پینل صاف اور برقرار رکھنے میں آسان ہے۔
• آپ کو آپریشن کے عملے کے لیے فرنٹ-پینل پیچنگ اور پائیدار لیبلنگ کی ضرورت ہے۔
• پورٹ بریک آؤٹ موڈ کو سپورٹ نہیں کرتا ہے، یا انٹرفیس ایک ڈوپلیکس قسم ہے جیسے کہ 400G-FR4 جس میں ٹوٹنے کے لیے کوئی متوازی ریشے نہیں ہیں۔
• ڈیزائن سنگل-موڈ اور ملٹی موڈ کو ایک چینل میں ملا دے گا، جس کی اجازت نہیں ہے۔
• بجلی کا بجٹ پہلے ہی سخت ہے اور کنیکٹر جوڑوں کا ایک اضافی سیٹ مارجن میں کھا جائے گا۔

آرڈر کرنے سے پہلے تصدیق کرنے کے لیے کلیدی تفصیلات

زیادہ تر فیلڈ کی ناکامیاں ان میں سے کسی ایک کے غلط ہونے کا پتہ دیتی ہیں۔ چینل کے خلاف ہر ایک کی تصدیق کریں، اکیلے کیبل نہیں.

• فائبر کا شمار۔اسے ڈوپلیکس لنکس کی تعداد سے اخذ کریں جن کی آپ کو ضرورت ہے: 8-فائبر کے چار لنکس، چھ سے 12-فائبر، بارہ سے 24-فائبر۔ کثافت سے زیادہ خریداری کے خلاف مزاحمت کریں "صرف صورت میں۔"
• قطبیت۔پورے راستے میں قسم A، B، یا C کو لاک کریں: ٹرانسسیور، ٹرنک، کیسٹس، اور پیچ کی ہڈیاں۔
• کنیکٹر کی قسم اور جنس۔MPO یا MTP؛ ہر ایک سرے کو پن یا ان پن کیا گیا؛ کلیدی واقفیت؛ بریک آؤٹ سائیڈ پر LC/SC/FC؛ UPC یا APC۔
• فائبر موڈ۔آپٹکس کو میچ کریں۔ مختصر ملٹی موڈ رسائی کے لیے OM3/OM4، فاصلے کے لیے OS2 سنگل-موڈ۔ اگر آپ گریڈز کا وزن کر رہے ہیں، تو ہمارے نوٹ آن ہیں۔OM1 سے OM5 ملٹی موڈرسائی کی حدیں لگائیں۔
• جیکٹ اور تعمیر۔PVC، LSZH، رائزر، یا پلینم جو ماحول کے مطابق ہو، نیز قطر، موڑ کا رداس، اور آیا ٹانگوں کو انفرادی جیکٹ یا آرمر کی ضرورت ہے۔
• بریک آؤٹ کی لمبائی اور لیبلنگ۔فین آؤٹ-سے-کنیکٹر کی لمبائی ریک کے مطابق ہونی چاہئے۔ بہت چھوٹا راستے کو چوٹکی دیتا ہے، بہت لمبا اس کو بے ترتیبی میں ڈال دیتا ہے۔ ہر ٹانگ کو آپ کے بندرگاہ کے نقشے پر لیبل لگانا چاہیے۔
• اندراج نقصان اور ٹیسٹ رپورٹ.تیز-اسپیڈ لنکس کے لیے، کم-لوس کنیکٹر بجٹ کی حفاظت کرتے ہیں۔ ہمارا وضاحت کنندہفائبر پیچ کی ہڈیوں میں اندراج کا نقصانظاہر کرتا ہے کہ dB کا چند دسواں حصہ کیوں اہمیت رکھتا ہے جب کئی کنیکٹر جوڑے جمع ہوتے ہیں۔

اپنی مرضی کے مطابق MPO بریک آؤٹ کیبلز کے لیے RFQ چیک لسٹ

جب آپ اقتباس کے لیے کوئی درخواست بھیجتے ہیں، بشمول اس فہرست کو سامنے رکھنا زیادہ تر پیچھے-اور-آگے ہٹاتا ہے اور دوبارہ کام کو روکتا ہے:

• ڈیٹا کی شرح اور ٹرانسیور ماڈل (مثال کے طور پر 40G-SR4, 100G-SR4, 400G-DR4)
• فائبر موڈ اور گریڈ (OM3، OM4، OM5، OS2)
• MPO فائبر کاؤنٹ اور بیس قسم (8/12/16/24؛ بیس-8/12/16)
• بریک آؤٹ کنیکٹر اور پالش (LC، SC، FC؛ UPC یا APC)
• قطبیت کا طریقہ (A, B, C, یا U1/U2)
• ہر سرے پر MPO صنف (پن یا پن سے ہٹا ہوا)
• کل لمبائی کے علاوہ بریک آؤٹ ٹانگ کی لمبائی
• جیکٹ کی درجہ بندی اور تعمیر (LSZH، رائزر، پلینم؛ بکتر بند یا نہیں)
• لیبلنگ اسکیم یا ریک کا نقشہ
• مقدار اور ٹیسٹ رپورٹ جس کی آپ کو ضرورت ہے۔

پراجیکٹ آرڈرز کے لیے، فراہم کنندہ سے اپنے ریک لے آؤٹ کے مطابق ہر ٹانگ پر لیبل لگانے اور پروڈکشن سے پہلے وائرنگ ڈایاگرام کے ساتھ پننگ اور پولرٹی کی تصدیق کرنے کو کہیں۔ آپ کر سکتے ہیں۔ہمیں اپنے لنک کی تفصیلات بھیجیں۔اور ہم اس چیک لسٹ کے خلاف ایک کنفیگریشن واپس کریں گے۔

ٹیسٹ رپورٹ میں کیا شامل ہونا چاہیے؟

بریک آؤٹ اسمبلی کے لیے ایک بامعنی فیکٹری ٹیسٹ رپورٹ کا احاطہ کرنا چاہیے، کم از کم:

• آپ کے آرڈر کردہ گریڈ کے خلاف، فی کنیکٹر یا فی فائبر اندراج کا نقصان
• واپسی کا نقصان، خاص طور پر APC اور سنگل-موڈ اسمبلیوں کے لیے
• پولرٹی تصدیق یا تار کا نقشہ جو Tx/Rx راستے کو ثابت کرتا ہے۔
• اختتام-چہرے کے معائنے کے نتائج (IEC 61300-3-35 قبولیت کا معیار عام حوالہ ہے)
• فائبر کی قسم، کنیکٹر کی قسم، اور پالش
• اسمبلی کی لمبائی اور ٹریس ایبلٹی کے لیے ایک سیریل نمبر

ایک 5 قدمی انتخابی فہرست

• مرحلہ 1 - لنک کی وضاحت کریں۔40G سے 4x10G، 100G سے 4x25G، پینل بریک آؤٹ، سوئچ-سے-سرور، یا کراس-کنیکٹ؟ ڈوپلیکس لنکس کی گنتی لکھیں۔
• مرحلہ 2 - آلات کا انٹرفیس پڑھیں۔ڈیٹا شیٹ سے تصدیق کریں کہ پورٹ بریک آؤٹ موڈ کو سپورٹ کرتا ہے اور انٹرفیس کون سا فائبر میپ استعمال کرتا ہے۔
• مرحلہ 3 - فائبر کاؤنٹ اور بیس سیٹ کریں۔Base-8/12/16 کو لین کی گنتی سے جوڑیں تاکہ آپ ریشوں کو اسٹرینڈ نہ کریں یا زیادہ ادائیگی نہ کریں۔
• مرحلہ 4 - polarity اور جنس درست کریں۔پورے چینل کے لیے طریقہ منتخب کریں اور ہر ایک سرے کے لیے پن کی گئی/ان پن کی گئی صنف۔
• مرحلہ 5 - جسمانی تفصیلات کو حتمی شکل دیں۔فائبر موڈ، پولش، جیکٹ، کل اور بریک آؤٹ کی لمبائی، لیبلنگ، اور ٹیسٹ رپورٹ۔

سے بچنے کے لئے عام غلطیاں؟

• تمام بریک آؤٹ کیبلز کو یکساں سمجھنا۔ایک جیسی ظاہری شکل مختلف قطبیت، گنتی، پننگ اور نقشہ سازی کو چھپاتی ہے۔ ہر بار حصہ کی تفصیلات پڑھیں۔
• تنصیب کے دن تک قطبیت کو چھوڑنا۔اسے بعد میں ٹھیک کرنے کا مطلب ڈوریوں، اڈاپٹرز، یا پوری کیبلز کو تبدیل کرنا ہو سکتا ہے۔ آرڈر کرنے سے پہلے اسے ڈیزائن کریں۔
• اے پی سی کے ساتھ یو پی سی کو ملانا۔دونوں کے چہرے کی جیومیٹری مختلف ہے اور ان کو کبھی جوڑنا نہیں چاہیے۔ ہمارے نوٹ پرPC، UPC، اور APC کے آخری چہرے-وضاحت کرتا ہے کہ ان کو ملانے سے لنک کیوں خراب یا خراب ہوتا ہے۔
• مماثل فائبر موڈ۔سنگل-موڈ اور ملٹی موڈ قابل تبادلہ نہیں ہیں۔ کیبل کو آپٹکس اور فاصلے سے ملائیں۔
• صفائی اور معائنہ کو چھوڑنا۔ایک آلودہ ایم پی او فیرول ایک ساتھ کئی چینلز کو خراب کرتا ہے۔ مناسب پیروی کریں۔فائبر کنیکٹرز کی صفائی اور معائنہہر ملاوٹ سے پہلے، خاص طور پر تیز رفتار- لنکس پر۔

اکثر پوچھے گئے سوالات

MPO اور MTP میں کیا فرق ہے؟

MPO عام ملٹی-فائبر کنیکٹر کا معیار ہے۔ MTP US Conec کا ٹریڈ مارکڈ، MPO کنیکٹر کا اعلیٰ-پریزین ورژن ہے۔ وہ آپس میں ملتے جلتے ہیں، اس لیے نام کے بارے میں فکر کرنے کی بجائے جنس، قطبیت اور درجہ کی تصدیق کریں۔

ایم پی او سے ایل سی بریک آؤٹ کیبل کیا ہے؟

یہ ایک ایسی اسمبلی ہے جس میں ٹرنک اینڈ پر ایک MPO/MTP کنیکٹر اور دوسرے پر کئی LC کنیکٹر ہوتے ہیں، جو ایک متوازی چینل کو انفرادی ڈوپلیکس لنکس جیسے 4 x 10G یا 4 x 25G میں تقسیم کرنے کے لیے استعمال ہوتے ہیں۔

بریک آؤٹ کیبل اور ایم پی او ٹرنک کیبل میں کیا فرق ہے؟

ایک ٹرنک کیبل کے دونوں سروں پر MPO/MTP کنیکٹر ہوتے ہیں اور اسے کیسٹ یا ماڈیول کے ذریعے ڈوپلیکس میں منتقل کرنا ہوتا ہے۔ ایک بریک آؤٹ کیبل براہ راست انفرادی کنیکٹرز میں تبدیل ہو جاتی ہے، بغیر کسی پینل کی ضرورت ہوتی ہے۔

ٹائپ بی ایم پی او بریک آؤٹ کیبل کیا ہے؟

قسم B سے مراد الٹ (کی-کی تک-اوپر) قطبیت ہے۔ یہ متوازی آپٹکس کے لیے وسیع پیمانے پر استعمال ہوتا ہے کیونکہ یہ ایک ہی پیچ-ڈور کی قسم کی اجازت دیتا ہے اور ٹرانسمٹ-سے-غلطیوں کی منتقلی کے امکانات کو کم کرتا ہے۔

کیا MPO بریک آؤٹ کیبلز کو مرد یا خواتین کنیکٹرز کی ضرورت ہے؟

ہر ملا ہوا جوڑا ایک پن والا (مرد) اور ایک ان پن والا (عورت) ہونا چاہیے۔ درست کیبل کی جنس کا انحصار ٹرانسیور پورٹ اور اس کے ملنے والے اڈاپٹر یا کیسٹ پر ہوتا ہے، لہذا آرڈر کرنے سے پہلے دونوں کی تصدیق کر لیں۔

بیس-8 بمقابلہ بیس-12 ایم پی او بریک آؤٹ کیا ہے؟

بیس-8 آٹھ-فائبر انکریمنٹ کا استعمال کرتا ہے اور چار-لین آپٹکس کے لیے پوری طرح سے فائبر کا استعمال کرتا ہے۔ بیس-12 بارہ کا استعمال کرتا ہے اور SR4 لنک پر چار ریشوں کو سیاہ چھوڑ سکتا ہے۔ بیس-8 عام طور پر چار لین بریک آؤٹ کے لیے صاف ستھرا ہوتا ہے۔ بیس-12 مقامی چھ ڈوپلیکس ٹرنک کے مطابق ہے۔

کیا MPO بریک آؤٹ کیبلز 400G کو سپورٹ کر سکتی ہیں؟

وہ 400G سسٹمز کا حصہ ہو سکتے ہیں جیسے DR4 (8 فائبر) اور SR8 (16 فائبر)، لیکن ڈوپلیکس انٹرفیس جیسے FR4 اور LR4 متوازی ریشوں کا استعمال نہیں کرتے اور ان کو توڑا نہیں جا سکتا۔ پہلے آپٹیکل ماڈیول کی تفصیلات چیک کریں۔

مجھے اقتباس کے لیے کیا معلومات فراہم کرنی چاہیے؟

ڈیٹا کی شرح، ٹرانسیور کی قسم، فائبر موڈ، فائبر کاؤنٹ اور بیس، کنیکٹر کی قسم اور پولش، MPO صنف، قطبیت کا طریقہ، کل اور بریک آؤٹ کی لمبائی، جیکٹ کی درجہ بندی، اور ٹیسٹ رپورٹ جس کی آپ کو ضرورت ہے۔

کلیدی ٹیک ویز

ایک MPO بریک آؤٹ کیبل ایک متوازی بندرگاہ کو انفرادی ڈوپلیکس لنکس میں تبدیل کرنے کا سب سے سیدھا طریقہ ہے، لیکن کنیکٹر آسان حصہ ہے۔ لنک فائبر کاؤنٹ، بیس ٹائپ، پولرٹی، جنس، فائبر موڈ، اور بریک آؤٹ میپ پر کام کرتا ہے یا ناکام ہوجاتا ہے، ان سب کو پورے چینل پر متفق ہونا ضروری ہے۔ ان کا فیصلہ ایک چینل کے طور پر کریں-سطح کے ڈیزائن، کنفیگریشن کو حقیقی ٹرانسیور انٹرفیس سے مماثل کریں، اور پروڈکشن سے پہلے قطبیت، پننگ، اور ٹیسٹ رپورٹ کی تصدیق کریں۔ انٹر-ریک یا اکثر تبدیل شدہ لنکس کے لیے، ایک کیسٹ یا پینل کو ڈھیلے پن کے مقابلے میں وزن کریں۔ آپ کی بندرگاہ کی رفتار، فائبر کی گنتی، قطبیت اور جنس کے طے ہونے کے ساتھ، ایک سپلائر درست اسمبلی کو تیزی سے اور بہت کم تنصیب کے خطرے کے ساتھ تبدیل کر سکتا ہے۔
