ڈیٹا سینٹر کیبلنگ میں ایم پی او/ایم ٹی پی کیسٹس: اقسام، پولرٹی اور سلیکشن گائیڈ

ڈیٹا سینٹر فیبرکس گھنے اور تیز تر ہوتے رہتے ہیں۔ جیسے جیسے الماریاں بھر جاتی ہیں اور لنکس 10G سے 40G، 100G اور 400G کی طرف بڑھتے ہیں، انفرادی پوائنٹ-سے-پوائنٹ ڈوپلیکس جمپر چلانے سے راستے بھرنے والے - اسکیل کرنا بند ہو جاتا ہے، لیبلنگ ٹوٹ جاتی ہے، اور ہر حرکت یا اضافہ ایک بنڈل کے ذریعے شکار بن جاتا ہے۔ یہ وہ مسئلہ ہے جسے حل کرنے کے لیے ایک MPO/MTP کیسٹ بنائی گئی ہے۔

info-800-450

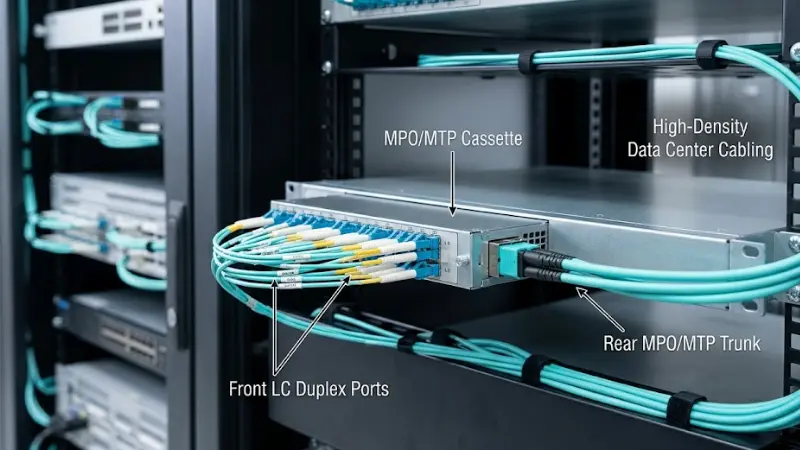

ایک MPO/MTP کیسٹ ایک اعلی-فائبر-کاؤنٹ اری ٹرنک لیتا ہے اور اسے واقف LC یا SC پورٹ میں تقسیم کرتا ہے جس میں آپ کے سوئچز اور سرور دراصل پلگ ان ہوتے ہیں۔ اچھی طرح سے، یہ آپ کو اعلی-کثافت والی پیچنگ فراہم کرتا ہے جو انسٹال کرنے میں تیز، برقرار رکھنے کے لیے قابل قیاس، اور منتقلی کے لیے تیار ہے۔ یہ گائیڈ بتاتا ہے کہ یہ ماڈیولز کیا ہیں، آپ کو کون سی قسمیں اور کنفیگریشنز نظر آئیں گی، قطبیت کیسے کام کرتی ہے، کہاں فٹ ہوتی ہے، اور غلط حصے کو آرڈر کیے بغیر کسی کا انتخاب کیسے کریں۔ اگر آپ اب بھی ڈوپلیکس کے خلاف سرنی کنیکٹرز کا وزن کر رہے ہیں، تو ہمارا جائزہLC بمقابلہ MTP/MPO اعلی-کثافت ڈیزائنوں میںایک مفید ساتھی ہے.

ایم پی او/ایم ٹی پی کیسٹ کیا ہے؟

MPO/MTP کیسٹ ایک پری-ختم شدہ، ریک-ماؤنٹ ایبل فائبر ماڈیول ہے۔ عقب میں ایک یا زیادہ MPO/MTP اری اڈاپٹر ہیں - ٹرنک انٹرفیس - اور سامنے میں پیچنگ کے لیے LC (عام طور پر ڈوپلیکس) یا SC اڈاپٹر کی ایک قطار ہوتی ہے۔ ہاؤسنگ کے اندر، ایک چھوٹا ربن یا فرکشن صف میں موجود ہر فائبر کی پوزیشن کو ایک مخصوص فرنٹ-سائیڈ پورٹ پر نقش کرتا ہے۔

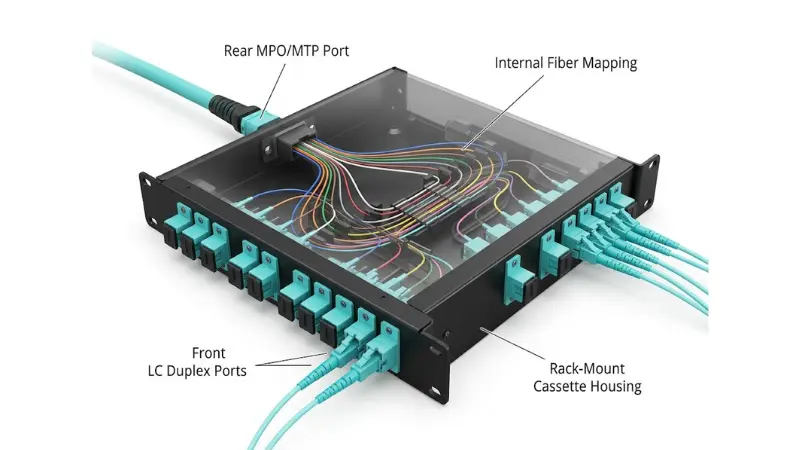

Cutaway view of an MPO/MTP cassette showing rear MPO port, internal fiber mapping and front LC duplex ports

یہ اندرونی نقشہ سازی ہی مکمل نقطہ ہے: اسے فیکٹری میں طے کیا جاتا ہے اور شپمنٹ سے پہلے اس کا تجربہ کیا جاتا ہے، اس لیے پیچھے کی صفوں اور سامنے کی بندرگاہوں کے درمیان تعلق کا اندازہ لگایا جا سکتا ہے۔ یہ پیشین گوئی بھی یہی وجہ ہے کہ قطبیت (نیچے احاطہ کرتا ہے) کو سائٹ پر طے کرنے کے بجائے ایک نظام کے طور پر منصوبہ بندی کرنا ہوگی۔ ایک عام ترتیب میں پچھلی MPO/MTP پورٹ ایک اونچے-فائبر-کاونٹ ریڑھ کی ہڈی کے تنے پر اترتی ہے، اور سامنے کی LC یا SC بندرگاہیں سامان کو ایک صاف، معیاری انٹرفیس فراہم کرتی ہیں۔

MPO/MTP کنیکٹر بمقابلہ MPO/MTP کیسٹ

یہ دونوں اصطلاحات ڈھیلے استعمال ہوتی ہیں، لیکن وہ ایک ہی چیز نہیں ہیں۔

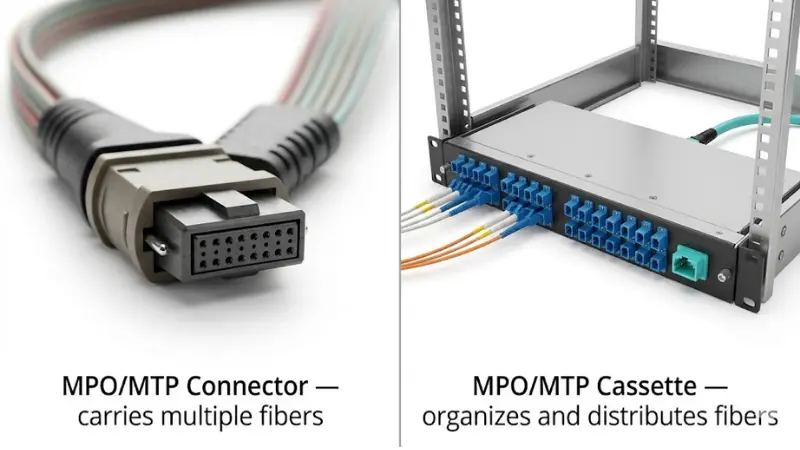

Comparison of an MPO/MTP connector and an MPO/MTP cassette module

ایکایم پی او کنیکٹر(ملٹی-فائبر پش-آن) خود کنیکٹر ہے: ایک واحد باڈی جس میں متعدد ریشوں کو ایک درست MT فیرول میں رکھا جاتا ہے، گائیڈ پن کے ساتھ جو مرد (پن شدہ) یا مادہ (پِن شدہ) انٹرفیس کی وضاحت کرتی ہے۔ MTP US Conec سے MPO کنیکٹر کا رجسٹرڈ، اعلی-رواداری والا ورژن ہے۔ کے مطابقUS Conec FAQ، MTP برانڈ کو بہتر آپٹیکل اور مکینیکل کارکردگی کے لیے بنایا گیا ہے جبکہ معیارات-مطابق MPO باقی ہے۔ دونوں کی تعریف ایک ہی انٹرمیٹیبلٹی معیارات - IEC 61754-7 اور TIA-604-5 (FOCIS 5) سے کی گئی ہے، جیسا کہفلوک نیٹ ورکس کا خلاصہ- لہذا تمام MTP کنیکٹر MPO کنیکٹر ہیں، لیکن ہر MPO MTP نہیں ہے۔

کیسٹ ہاؤسڈ ماڈیول ہے جس میں کنیکٹر کے علاوہ اندرونی فائبر روٹنگ اور فرنٹ اڈاپٹر پورٹس ہوتے ہیں۔ سیدھے الفاظ میں: کنیکٹر ریشوں کو لے جاتا ہے، جبکہ کیسٹ انہیں پینل یا دیوار کے اندر منظم اور تقسیم کرتا ہے۔

ایم پی او/ایم ٹی پی کیسٹ کیسے کام کرتی ہے؟ ایک 12 فائبر کی مثال؟

ایک عام کیسٹ کے دو رخ ہوتے ہیں: ایم پی او/ایم ٹی پی پورٹ کے لیے عقب میںMPO/MTP ٹرنک کیبل، اور پیچ کی ہڈیوں کے لیے سامنے کی طرف LC یا SC بندرگاہیں۔

ایک 12-فائبر MPO ٹرنک کو لیں جو عقب میں اترا ہوا ہے۔ ہر فرنٹ ایل سی پورٹ ڈوپلیکس ہے - دو فائبر، ایک ٹرانسمٹ اور ایک ریسیو۔ تو بارہ ریشے چھ ایل سی ڈوپلیکس پورٹس (بارہ سمپلیکس پوزیشنز) پر نقشہ بناتے ہیں۔ ایک ٹیکنیشن اس کے بعد سوئچز، سرورز یا کسی اور پینل تک پہنچنے کے لیے معیاری LC ڈوپلیکس جمپر استعمال کرتا ہے۔ ریڑھ کی ہڈی ایک ہی صف کے تنے کی طرح کمپیکٹ رہتی ہے، جبکہ سامنے والا حصہ لچکدار اور پیچ کرنے میں آسان رہتا ہے۔ اگر ڈوپلیکس تصور نیا ہے، تو فرق دیکھیںڈوپلیکس اور سمپلیکسکنکشنز

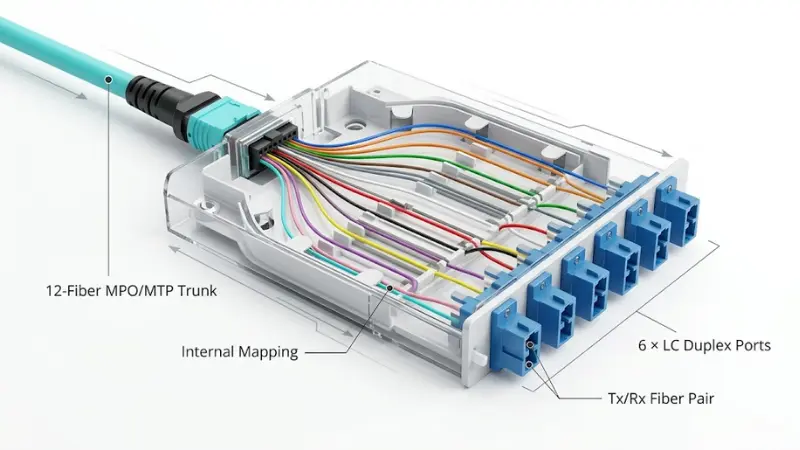

12-fiber MPO/MTP trunk mapped to six LC duplex ports inside a fiber cassette

MPO/MTP کیسٹس کی عام اقسام

"کیسٹ" ایک زمرہ ہے، ایک حصہ نہیں۔ اس سے پہلے کہ آپ ایک کی وضاحت کریں، فیصلہ کریں کہ آپ ان میں سے ہر ایک محور پر کہاں بیٹھتے ہیں:

فرنٹ انٹرفیس:MPO/MTP-to-LC (اب تک ڈیٹا سینٹرز میں سب سے زیادہ عام)، یا MPO/MTP-ٹو-ایس سی کچھ انٹرپرائز، ٹیلی کام اور میراثی ماحول کے لیے۔
فائبر کا شمار:8-فائبر، 12-فائبر اور 24-فائبر معیاری ہیں، جس میں 400G/800G متوازی آپٹکس کے لیے 16-فائبر ابھرتے ہیں. 8-فائبر کیسٹ قدرتی طور پر چار لین متوازی ٹرانسیور کے ساتھ ملتے ہیں، جبکہ 12-فائبر LC کو چھڑانے کے لیے کام کا ہارس ہے۔ ایک عام 8 فائبر کی تعمیر میں استعمال ہوتا ہے۔8-فائبر MTP-سے LC اسمبلیاںٹرنک کی طرف.
فائبر موڈ:مختصر ڈیٹا سینٹر تک رسائی کے لیے ملٹی موڈ (OM3، OM4، OM5)، یا طویل رنز اور تیز رفتار-روڈ میپس کے لیے سنگل-موڈ (OS2)۔ کیسٹ، ٹرنک اور پیچ کی ہڈیوں کو ایک ہی موڈ کا اشتراک کرنا چاہیے۔
قطبیت کی قسم:A, B, C ٹائپ کریں یا نئی عالمگیر قسموں میں سے ایک قسم - یہ باقی چینل سے مماثل ہے۔
اندراج- نقصان کا درجہ:معیاری بمقابلہ کم- نقصان (کبھی کبھی "ایلیٹ" کہا جاتا ہے) اجزاء، جو سب سے زیادہ اہمیت رکھتا ہے جب لنک کا بجٹ تنگ ہو۔

عام MPO/MTP کیسٹ کنفیگریشنز

دنیا کی زیادہ تر حقیقی-کیسٹیں مٹھی بھر معیاری بریک آؤٹس میں آتی ہیں۔ ایک کو اپنے ٹرانسیور اور پورٹ کاؤنٹ اپ فرنٹ سے ملانا انسٹال پر حیرت سے بچتا ہے۔

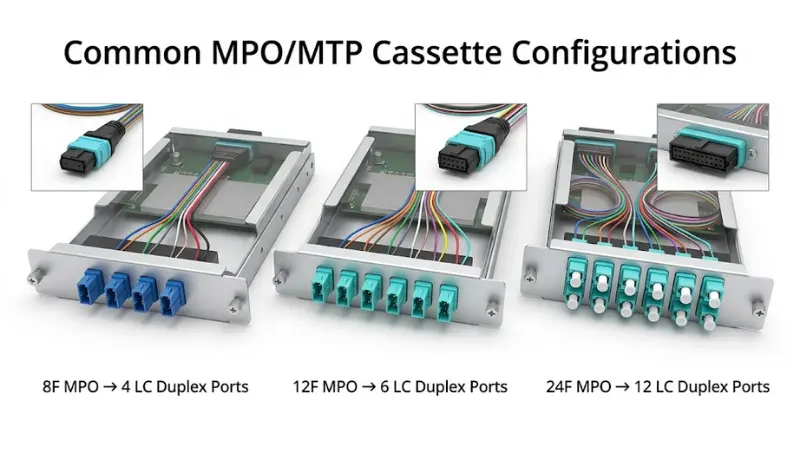

Common MPO/MTP cassette configurations including 8-fiber, 12-fiber and 24-fiber breakouts to LC duplex ports

پیچھے (ٹرنک سائیڈ)	اندرونی نقشہ سازی۔	سامنے (سامان کی طرف)	عام استعمال
1 × 12-فائبر ایم پی او	12 فائبرز → 6 ڈوپلیکس	6 × LC ڈوپلیکس	12 فائبر ریڑھ کی ہڈی پر 10G LC کا سامان
2 × 12-فائبر ایم پی او	24 فائبرز → 12 ڈوپلیکس	12 × LC ڈوپلیکس	ایک واحد 1U ماڈیول میں زیادہ کثافت
1 × 24-فائبر ایم پی او	24 فائبرز → 12 ڈوپلیکس	12 × LC ڈوپلیکس	کم تنے، گھنے ریڑھ کی ہڈی
1 × 8-فائبر ایم پی او	8 فائبرز → 4 ڈوپلیکس	4 × LC ڈوپلیکس	8 فائبر متوازی آپٹکس کو توڑنا (جیسے SR4 قسم کے لنکس)

کنکریٹ ملٹی موڈ کی تعمیر کے لیے، a12 فائبر OM4 MTP کیسٹاوپر کی پہلی ترتیب کے لیے ایک عام نقطہ آغاز ہے۔

ڈیٹا سینٹرز MPO/MTP کیسٹس کیوں استعمال کرتے ہیں؟

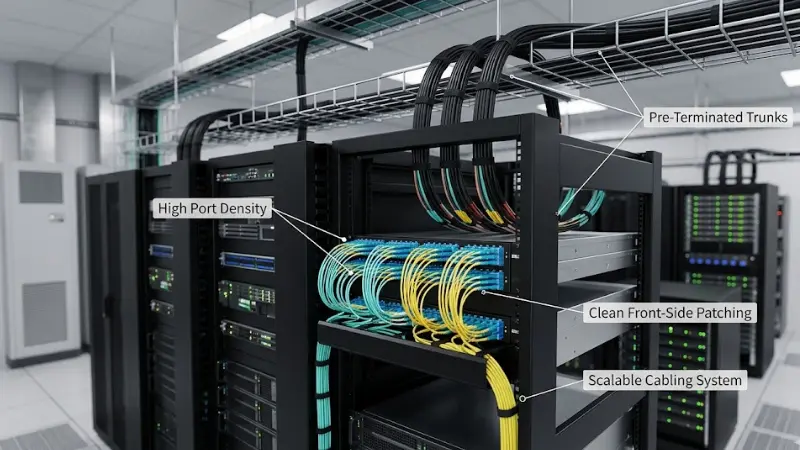

High-density data center fiber cabling using MPO/MTP cassettes and LC patch cords in a rack-mounted panel

کم ریک جگہ میں ہائی پورٹ کثافت

ایک واحد 24-فائبر سرنی ٹرنک انفرادی ڈوپلیکس ڈوریوں کے بنڈل کی جگہ لے لیتا ہے، اور ایک 1U کیسٹ اس سے بارہ LC ڈوپلیکس پورٹس پیش کر سکتی ہے۔ آپ مین پاتھ وے کے ساتھ اعلیٰ-فائبر کاؤنٹ ٹرنک چلاتے ہیں اور انہیں آلات کے قریب توڑ دیتے ہیں، جو الماریوں، ٹرے اور نالیوں میں جگہ خالی کر دیتا ہے جہاں یہ بہت کم ہے۔

تیز، زیادہ متوقع تعیناتی۔

کیسٹس فیکٹری-ختم شدہ، فیکٹری-ٹیسٹ شدہ ٹرنک کے ساتھ جوڑتے ہیں، اس لیے زیادہ تر کنیکٹر کا کام ڈیلیوری سے پہلے کیا جاتا ہے۔ سائٹ پر کام بن جاتا ہے "ٹرنک کو زمین پر لگانا، کیسٹ کو چڑھانا، آگے کا پیچ کرنا" - بہت کم فیلڈ کو الگ کرنا یا ختم کرنا، جو سخت پروجیکٹ شیڈول کو حقیقت پسندانہ بناتا ہے۔

آسان چالیں، اضافہ اور تبدیلیاں

چونکہ فرنٹ پیچ سائیڈ ریڑھ کی ہڈی سے الگ ہو گیا ہے، اس لیے تکنیکی ماہرین تنے کے بنیادی ڈھانچے کو پریشان کیے بغیر پیچ پورٹس کو دوبارہ-بن سکتے ہیں۔ ایک ایسی سہولت کے لیے جو ریک اور لنکس کو باقاعدگی سے دوبارہ منظم کرتی ہے، یہ علیحدگی تبدیلی کے دوران غیر متعلقہ کنکشن کو دستک کرنے کے خطرے کو کم کرتی ہے۔

40G، 100G اور اس سے آگے تک منتقلی کا ایک منظم راستہ

سرنی-کی بنیاد پر کیبلنگ متوازی آپٹکس کو زیر کرتی ہے، لہذا ایک کیسٹ سسٹم پلانٹ کو ماڈیولر رکھتا ہے جیسا کہ رفتار چڑھتی ہے۔ اس نے کہا، یہ خودکار نہیں ہے: آیا دی گئی کیسٹ مستقبل کے لنک کو سپورٹ کرتی ہے اس کا انحصار فائبر کی قسم، قطبیت، فائبر کی گنتی اور نقصان کے بجٹ پر ہوتا ہے۔ ایک اچھی طرح سے-منصوبہ بند نظام آپ کو ہیڈ روم فراہم کرتا ہے۔ ایک ذیل میں- متعین نہیں کرتا ہے۔

MPO/MTP کیسٹ پولرٹی: طریقے A, B اور C

قطبیت وہ واحد عنصر ہے جس کا سب سے زیادہ امکان ہے کہ ایک صاف-دیکھنے والے انسٹال کو ڈیڈ لنک میں تبدیل کر دیا جائے، لہذا یہ ایک سے زیادہ-لائن وارننگ کا مستحق ہے۔

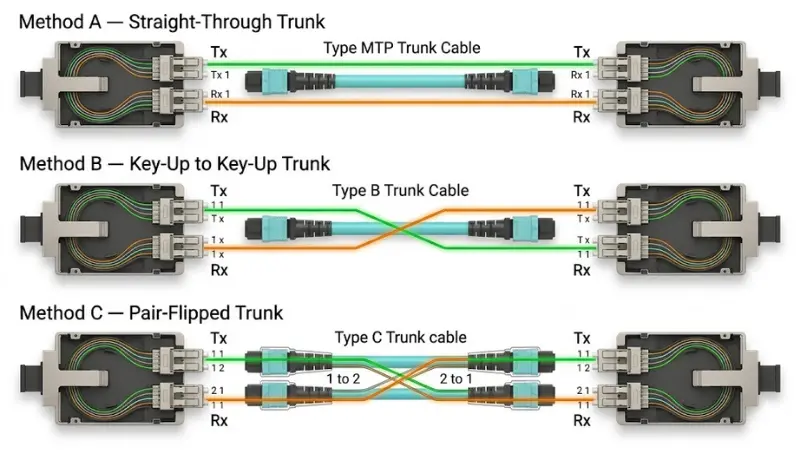

MPO/MTP cassette polarity diagram showing Method A, Method B and Method C fiber paths

پولرٹی کا سیدھا مطلب ہے کہ ہر ٹرانسمٹ فائبر (Tx) کو دور کے آخر میں ایک ریسیو فائبر (Rx) تک پہنچنا چاہیے۔ ایک سادہ ڈوپلیکس LC لنک میں کراس اوور ڈوپلیکس پیچ کی ہڈی کے اندر ہوتا ہے۔ ایک صف کے نظام میں کراس اوور ٹرنک میں، کیسٹ میں، یا پیچ کی ہڈی میں ہو سکتا ہے - اس لیے اسے پورے چینل میں ایک ڈیزائن کے طور پر منظم کرنا ہوگا۔ TIA-568 معیار تین طریقوں کی وضاحت کرتا ہے، جو ٹائپ A، B اور C کیبلز کے ارد گرد بنائے گئے ہیں، اور 2022 کی نظرثانی (TIA-568.3-E) نے سرنی ایپلی کیشنز کو آسان بنانے کے لیے دو "یونیورسل" طریقے (U1 اور U2) شامل کیے ہیں، جیسا کہفلوک نیٹ ورکس کی وضاحت کرتا ہے۔.

طریقہ اےایک سیدھے-تھرو (کی-کی-نیچے تک) ٹرنک کا استعمال کرتا ہے، جس میں کراس اوور کو پیچ ڈوریوں میں سنبھالا جاتا ہے - جس کی وجہ سے اسے ایک سرے پر ایک پیچ کی ہڈی کی قسم اور دوسرے سرے پر مختلف قسم کی ضرورت ہوتی ہے۔ وہ مخلوط-ڈور کی ضرورت آرڈرنگ کی غلطیوں کا اکثر ذریعہ ہے۔
طریقہ بیایک کلید-کی تک-اوپر ٹرنک اور ایک ہی پیچ کی ہڈی کی قسم کا استعمال کرتا ہے۔ اس کی سادگی اسے متوازی آپٹکس کے لیے مقبول بناتی ہے، حالانکہ آپ کو اس پر معیاری بنانے سے پہلے آخری-چہرے کی قسم (UPC بمقابلہ APC) اور سنگل-موڈ کی تفصیلات کی تصدیق کرنے کی ضرورت ہے۔
طریقہ سیتنے کے اندر فائبر کے جوڑے پلٹتے ہیں۔ یہ سب سے کم عام اور ٹریس کرنے کے لیے سب سے زیادہ پیچیدہ ہے۔

عملی اصول: ایک طریقہ چنیں اور ٹرنک، کیسٹ اور پیچ کی ڈوریوں کو اس سے ہم آہنگ رکھیں۔ فراہم کنندہ سے پوچھیں کہ کیسٹ کس قطبی قسم کے لیے بنائی گئی ہے اور وائرنگ ڈایاگرام کی درخواست کریں، پھر فرض کرنے کے بجائے فائبر میپ یا فیکٹری ٹیسٹ رپورٹ کے خلاف اصل میپنگ کی تصدیق کریں۔ ان تجارتی بندوں کے سادہ-زبانی سلوک-کے لیے، یہMPO/MTP فائبر پر حقیقی-دنیا کی نظرآپ کو آرڈر کرنے سے پہلے پڑھنے کے قابل ہے۔

MPO/MTP کیسٹس کہاں استعمال ہوتے ہیں؟

سوئچ-پر-پیچ-پینل اور ساختی کیبلنگ

کیسٹس فائبر پیچ پینلز میں ماؤنٹ ہوتی ہیں تاکہ سوئچز اور سٹرکچرڈ کیبلنگ سسٹم - فرنٹ ایل سی پورٹس کے درمیان آسانی سے پیچنگ کرنے کے لیے، ایم پی او/ایم ٹی پی ٹرنک کے درمیان منظم روابط پیدا کریں۔ یہ روزمرہ کا کردار ہے-کے-صف اور درمیانی-کے-قطار ڈیزائنوں کے آخر میں۔

زون کے درمیان ریڑھ کی ہڈی اور ٹرنک کیبلنگ

بڑی سہولیات میں، صف کے تنوں کو مرکزی، افقی اور سامان کی تقسیم کے علاقوں (MDA، HDA، EDA) سے جوڑتے ہیں، اور کیسٹ ان ٹرنک ریشوں کو ہر زون میں قابل استعمال بندرگاہوں میں تقسیم کرتے ہیں۔ ایکOM3 12-فائبر MPO ٹرنکریڑھ کی ہڈی کا ایک عام عنصر ہے جو ان بریک آؤٹ کو کھانا کھلاتا ہے۔

10G-سے-40G/100G منتقلی

بہت سے نیٹ ورک آج 10G کے لیے LC کو پیچ کرتے ہیں لیکن 40G یا 100G کے راستے کی ضرورت ہے۔ کیسٹ اب ایک اعلی-کثافت والے ٹرنک کو LC-کی بنیاد پر سازوسامان سے جوڑتے ہیں جبکہ پلانٹ کو قابل موافق رکھتے ہیں، جس کی ایک وجہ سرنی کیبلنگ کی خصوصیات ہیں جس میں رہنمائی میں بہت زیادہ100G فائبر کیبلنگ کا انتخاب کیسے کریں۔.

انٹرپرائز سرور رومز، ٹیلی کام رومز اور ایج سائٹس

یہ ماڈیول صرف ہائپر اسکیل کے لیے نہیں ہیں۔ انٹرپرائز سرور رومز، ٹیلی کام کی الماریوں اور ہائی-کثافت والے کنارے کی الماریاں سب فائدہ مند ہیں جہاں جگہ، تنظیم اور تعیناتی کی رفتار اہمیت رکھتی ہے۔

ایم پی او/ایم ٹی پی کیسٹ بمقابلہ ایم پی او اڈاپٹر پینل بمقابلہ بریک آؤٹ کیبل

تین مصنوعات اوور لیپنگ مسائل کو حل کرتی ہیں، اور غلط کو منتخب کرنا ایک عام انتخابی غلطی ہے۔

آپشن	یہ کیا کرتا ہے	بہترین جب	تجارت-بند
ایم پی او/ایم ٹی پی کیسٹ	ہاؤسڈ ماڈیول؛ پیچھے کی صف → سامنے LC/SC وضاحت شدہ، جانچ شدہ نقشہ سازی کے ساتھ	آپ کو ایک صف کی ریڑھ کی ہڈی سے منظم، تبدیل کرنے کے قابل LC پیچنگ کی ضرورت ہے۔	فی پورٹ زیادہ قیمت
MPO/MTP اڈاپٹر پینل	MPO-سے-MPO بلک ہیڈ پاس-کے ذریعے؛ کوئی بریک آؤٹ نہیں	سازوسامان MPO-مقامی اور پیچ شدہ صف-سے-سرنی ہے	کوئی LC بریک آؤٹ نہیں؛ MPO پیچ ڈوریوں کی ضرورت ہے۔
بریک آؤٹ / پنکھا-کیبل باہر	ایک سرے پر صف، دوسرے پر متعدد LC ٹانگیں؛ بے گھر	مختصر، فکسڈ پوائنٹ-سے-پوائنٹ بریک آؤٹس	ڈھیلی ٹانگوں کو سنبھالنا اور تبدیل کرنا مشکل ہے۔

اگر آپ کے سوئچز سرنی بندرگاہوں کو بے نقاب کرتے ہیں، ایکMPO/MTP اڈاپٹر پینلآپ سب کی ضرورت ہو سکتی ہے. ایک مقررہ دوڑ کے لیے جہاں ایک ہاؤسڈ ماڈیول اوور کِل ہے، ایکMPO-سے-LC بریک آؤٹ کیبلآسان انتخاب ہے.

MPO/MTP کیسٹ بمقابلہ روایتی ڈوپلیکس کیبلنگ

روایتی ڈوپلیکس کیبلنگ چھوٹے سسٹمز کے لیے بالکل ٹھیک ہے۔ جیسے جیسے لنک کی تعداد بڑھ جاتی ہے، انفرادی کورڈ رن کو ٹریس کرنا اور اس کا انتظام کرنا مشکل ہو جاتا ہے - جہاں کیسٹ اپروچ اپنا مقام حاصل کرتا ہے۔

آئٹم	روایتی ڈوپلیکس کیبلنگ	ایم پی او/ایم ٹی پی کیسٹ سسٹم
کیبلنگ کثافت	زیریں	اعلی
تنصیب کی رفتار	بڑے کاموں میں سست	پہلے سے ختم شدہ تنوں کے ساتھ تیز تر
دیکھ بھال	ٹریس کرنے کے لیے مزید انفرادی ڈوری	فرنٹ-سائیڈ پیچنگ، ریڑھ کی ہڈی اچھوت
کے لیے بہترین	مٹھی بھر فکسڈ لنکس	اعلی-کثافت، ماڈیولر ماحول
حد بندی	گھنے ہونے پر پیمانہ اور انتظام کرنا مشکل ہے۔	زیادہ فی-پورٹ لاگت؛ polarity کی منصوبہ بندی کی جانی چاہئے
عام پروجیکٹ کا سائز	چھوٹے کمرے، چند الماریاں	ڈیٹا سینٹرز اور بڑے انٹرپرائز کی تعمیر

صحیح MPO/MTP کیسٹ کا انتخاب کیسے کریں؟

پورٹ شمار آسان حصہ ہے. کیسٹ کو کیبلنگ ڈیزائن، آلات کے انٹرفیس اور کارکردگی کے بجٹ سے بھی مماثل ہونا پڑتا ہے۔

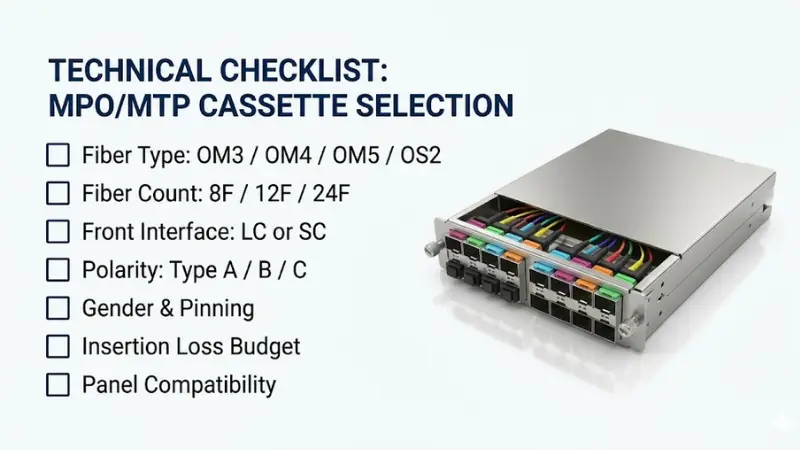

Checklist for choosing the right MPO/MTP cassette including fiber type, fiber count, polarity and insertion loss budget

1. فائبر کی قسم اور گریڈ

OM3 اور OM4 ملٹی موڈ ایک ڈیٹا سینٹر کے اندر عام طور پر دسیوں میٹر سے چند سو تک کی مختصر رسائی کا احاطہ کرتے ہیں - جبکہ OS2 سنگل-موڈ زیادہ دیر تک چلتا ہے اور تیز رفتار روڈ میپس کے لیے سب سے زیادہ ہیڈ روم دیتا ہے-۔ کیسٹ، ٹرنک اور پیچ ڈوری کو ایک ہی قسم پر رکھیں۔ اگر آپ گریڈز کے درمیان فیصلہ کر رہے ہیں تو موازنہ کریں۔OM3 بمقابلہ OM4 ملٹی موڈ فائبر، اور ہماری گائیڈ میں ملٹی موڈ کو سنگل-موڈ کے مقابلے میں وزن کریں۔سنگل-موڈ اور ملٹی موڈ فائبر.

2. فائبر کا شمار

8-فائبر کا انتخاب کریں جب آپ چار-لین متوازی آپٹکس کو توڑ رہے ہوں، 12-فائبر کو عام سکس ڈوپلیکس بریک آؤٹ کے لیے، اور جب آپ زیادہ سے زیادہ کثافت اور کم تنوں کو چاہتے ہو تو 24 فائبر کا انتخاب کریں۔ فیصلہ کن ان پٹ آپ کے ٹرانسیور کی لین کی گنتی، آپ کو درکار ڈوپلیکس پورٹس کی تعداد، اور آپ کا گروتھ پلان - ڈیفالٹ نمبر نہیں۔

3. فرنٹ انٹرفیس

ایل سی ڈوپلیکس معیاری ہے کیونکہ ایل سی سوئچز، سرورز اور ٹرانسسیورز پر حاوی ہے۔ SC اب بھی کچھ انٹرپرائز اور لیگیسی گیئر میں ظاہر ہوتا ہے۔ آرڈر کرنے سے پہلے سامان کی طرف کی تصدیق کریں، اور اسٹاک میچنگایل سی ڈوپلیکس پیچ ڈوری.

4. قطبیت کا طریقہ

A, B, C یا یونیورسل کا جلد فیصلہ کریں، پھر کیسٹ، ٹرنک اور ڈوریوں کو ملانے کے لیے بتائیں۔ تحریری طور پر وائرنگ ڈایاگرام حاصل کریں۔

5. جنس اور پننگ

MPO/MTP کنیکٹرز پن کیے ہوئے ہیں (مرد) یا پن کیے ہوئے (خواتین)، اور کنکشن صرف مخالف جنسوں کے درمیان درست طریقے سے جوڑتا ہے۔ منصوبہ بندی کے دوران کیسٹ بمقابلہ ٹرنک کی جنس کو مقفل کریں - سائٹ پر ملنے والی مماثلت کا مطلب ہے تاخیر سے انسٹال کرنا، نہ کہ فوری تبادلہ۔

6. اندراج کا نقصان اور لنک کے نقصان کا بجٹ

ہر ملا ہوا جوڑا نقصان میں اضافہ کرتا ہے، اور ایک کیسٹ اپنے کنیکٹر انٹرفیس متعارف کراتی ہے، اس لیے اسے چینل کے بجٹ میں شمار کیا جانا چاہیے - کو "مفت" کے طور پر نہیں سمجھا جاتا۔ ہائی-اسپیڈ ملٹی موڈ چینلز جیسے کہ 40GBASE-SR4 اور 100GBASE-SR4 ایک سخت کل بجٹ پر کام کرتے ہیں، اکثر پورے لنک پر صرف چند ڈیسیبل ہوتے ہیں، اس لیے ہر کنیکٹر جوڑا اہمیت رکھتا ہے۔ جہاں بجٹ تنگ ہے، کم نقصان والے اجزاء کا انتخاب کریں اور ٹرانسیور کی تفصیلات کے خلاف مکمل چینل کی تصدیق کریں۔

7. ہاؤسنگ اور پینل کی مطابقت

کیسٹیں ریک-ماؤنٹ انکلوژرز اور پیچ پینلز میں ماؤنٹ ہوتی ہیں، عام طور پر 1U یا 4U، سلائیڈنگ یا فکسڈ ڈیزائن کے ساتھ۔ ہر کیسٹ ہر انکلوژر پر فٹ نہیں ہوتی ہے - سائز، بڑھتے ہوئے انداز اور پارٹ-سطح کی مطابقت کی تصدیق کریں۔ اگر آپ اب بھی انکلوژر کا انتخاب کر رہے ہیں تو اس کا موازنہفائبر پیچ پینلز اور ODFsمدد کرتا ہے

ایک فوری پری-انتخاب کی فہرست:

فائبر کی قسم اور گریڈ کیسٹ، ٹرنک اور ڈوریوں میں طے شدہ
فائبر کی گنتی ٹرانسیور لین اور بندرگاہ کی ضروریات سے مماثل ہے۔
فرنٹ انٹرفیس (LC یا SC) سامان کے خلاف تصدیق شدہ
ایک قطبی طریقہ، فائل پر وائرنگ ڈایاگرام کے ساتھ
جنس اور پننگ ڈیزائن کے مرحلے پر حل ہو گئی۔
ٹرانسیور قیاس کے مقابلے میں چینل کے نقصان کا بجٹ شمار کیا جاتا ہے۔
حصہ نمبر کے ذریعہ انکلوژر کی مطابقت کی تصدیق کی گئی ہے۔

سے بچنے کے لئے عام غلطیاں

قطبیت کی تصدیق کرنے سے پہلے آرڈر کرنا

خطرہ:وہ لنکس جو ہر جزو کے جسمانی طور پر منسلک ہونے کے باوجود روشنی نہیں گزرتے ہیں، نیز دوبارہ - شپنگ اور دوبارہ کام کرتے ہیں۔روک تھام:قطبی طریقہ کی وضاحت کریں اور خریداری کے آرڈر کے باہر جانے سے پہلے وائرنگ ڈایاگرام کی درخواست کریں۔

فائبر کی اقسام یا درجات کو ایک چینل میں ملانا

خطرہ:جب OM3، OM4 اور OS2 اجزاء کو یکجا کیا جاتا ہے تو اضافی نقصان یا مخصوص چینل سے باہر-{1}}۔روک تھام:کیسٹ، ٹرنک اور ڈوریوں کو ایک مماثل سیٹ کے طور پر بیان کریں۔

لنک نقصان بجٹ کو نظر انداز

خطرہ:ایک صاف ستھرا-دیکھنے والا نظام جو تیز رفتاری سے ناکام ہو جاتا ہے کیونکہ داخل کرنے کا کل نقصان بہت زیادہ ہے۔روک تھام:پورے چینل کو شامل کریں اور اس کا موازنہ ٹرانسیور بجٹ سے کریں، خاص طور پر 40G اور 100G کے لیے۔

جنس یا پن کی مماثلت

خطرہ:ایسے کنیکٹر جو جوڑ نہیں کریں گے اور ایک انسٹالیشن جو رک جائے گی۔روک تھام:کیسٹ اور ٹرنک کی صنف کو ڈیزائن کے دوران لاک کریں، کیبلنگ کے دوران نہیں۔

اکیلے یونٹ قیمت پر خریدنا

خطرہ:متضاد اندراج کا نقصان، ٹیسٹ ڈیٹا غائب اور سستے حصوں سے غیر واضح قطبیت۔روک تھام:ڈیٹا شیٹ اور فیکٹری ٹیسٹ رپورٹ کی ضرورت ہوتی ہے، اور ڈیٹا سینٹر کے لیے سب سے نچلی لائن آئٹم - پر قدر کی مطابقت، دوبارہ قابل کارکردگی وہ بچت ہے جو اہم ہے۔

کب - استعمال کریں اور کب - MPO/MTP کیسٹس استعمال نہ کریں؟

کیسٹ ایک مضبوط انتخاب ہیں جب:

پروجیکٹ کو ہائی-کثافت فائبر پیچنگ کی ضرورت ہے۔
انسٹال ٹائم لائن تنگ ہے اور فیلڈ ختم کرنے کا وقت محدود ہے۔
پلانٹ تنوں اور پیچ پینل کے ساتھ ساختی کیبلنگ کا استعمال کرتا ہے۔
مستقبل میں تیزی سے منتقلی متوقع ہے۔
حرکتیں، اضافہ اور تبدیلیاں اکثر ہوتی رہتی ہیں اور اسے سادہ رہنے کی ضرورت ہے۔

وہ حد سے زیادہ متاثر ہوسکتے ہیں جب:

آپ کے پاس صرف مٹھی بھر فکسڈ لنکس ہیں - ڈوپلیکس جمپر آسان اور سستے ہیں
سازوسامان MPO-مقامی اور پیچ شدہ صف-سے-ارے - ہے ایک اڈاپٹر پینل کافی ہو سکتا ہے
ایک چینل کا نقصان کا بجٹ انتہائی سخت ہے اور بہت سے کنیکٹر جوڑے - کم میٹیڈ انٹرفیس بہتر کام کر سکتے ہیں

آرڈر کرنے سے پہلے اپنے سپلائر سے پوچھنے کے لیے سوالات

پیچھے کنیکٹر: ایم پی او یا ایم ٹی پی برانڈ، کیا فائبر شمار، اور کون سی جنس (پن کیا گیا یا ان پن کیا گیا)؟
اختتام-چہرے کی قسم: UPC یا APC؟ (سنگل-موڈ عام طور پر APC ہوتا ہے۔)
فرنٹ سائیڈ: ایل سی یا ایس سی، کتنی ڈوپلیکس پورٹس ہیں؟
فائبر کی قسم اور گریڈ: OM3، OM4، OM5 یا OS2، اور معیاری یا کم- نقصان؟
قطبیت: قسم A، B، C یا عالمگیر، وائرنگ ڈایاگرام کے ساتھ؟
اندراج-نقصان / واپسی-نقصان کا درجہ، اور فی کیسٹ ایک فیکٹری ٹیسٹ رپورٹ؟
انکلوژر کی مطابقت اور مماثل پارٹ نمبر؟
لیبلنگ، کسٹم کنفیگریشنز، کم از کم آرڈر کی مقدار اور بلک کے لیے لیڈ ٹائم؟

اکثر پوچھے گئے سوالات

ایم پی او کیسٹ اور ایم ٹی پی کیسٹ میں کیا فرق ہے؟

کیسٹ ایک ہی قسم کا ماڈیول ہے۔ فرق اس کے اندر کنیکٹر برانڈ ہے۔ MTP US Conec کا رجسٹرڈ، MPO کنیکٹر کا اعلی{1}}کارکردگی والا ورژن ہے، جو MPO معیارات کے ساتھ مکمل طور پر مطابقت رکھتا ہے۔ MTP کیسٹ ایک MPO کیسٹ ہے جسے MTP-برانڈ کنیکٹر کے ساتھ بنایا گیا ہے۔

ایک 12 فائبر MPO کیسٹ کتنی LC پورٹس فراہم کرتی ہے؟

چھ LC ڈوپلیکس پورٹس - بارہ سمپلیکس پوزیشنز۔ ہر ڈوپلیکس پورٹ دو ریشے استعمال کرتا ہے (ایک ٹرانسمٹ، ایک وصول کرتا ہے)، اس لیے بارہ ریشے چھ ڈوپلیکس پورٹس پر نقش ہوتے ہیں۔

ایم پی او کیسٹ اور ایم پی او اڈاپٹر پینل میں کیا فرق ہے؟

ایک کیسٹ ایک داخلی، متعین نقشہ سازی کے ذریعے LC (یا SC) بندرگاہوں پر ایک صف کے ٹرنک کو توڑ دیتی ہے۔ ایک اڈاپٹر پینل ایک MPO-to-MPO بلک ہیڈ پاس-بغیر کسی بریک آؤٹ کے ذریعے ہوتا ہے - آپ دونوں طرف صفوں کو پیچ کرتے ہیں-سے-سرنی۔

کیا مجھے 40G یا 100G کے لیے ایک کم-MPO کیسٹ کی ضرورت ہے؟

اکثر، ہاں۔ تیز-اسپیڈ ملٹی موڈ چینلز میں سخت اندراج-بجٹ ہوتا ہے، اور ہر میٹڈ کنیکٹر جوڑا اسے کھا جاتا ہے۔ اگر آپ کے چینل کے متعدد کنکشن پوائنٹس ہیں یا اس کی فاصلے کی حد کے قریب چل رہا ہے، تو کم- نقصان والے اجزاء لنک کو ٹرانسیور کی تفصیلات کے اندر رکھنے میں مدد کرتے ہیں۔

میں MPO polarity کی عدم مماثلت سے کیسے بچ سکتا ہوں؟

ایک قطبی طریقہ کا انتخاب کریں، ٹرنک، کیسٹ اور پیچ کی ہڈیوں کو اس کے ساتھ ہم آہنگ رکھیں، اپنے سپلائر سے وائرنگ کا خاکہ حاصل کریں، اور اسے فرض کرنے کے بجائے فائبر میپ یا ٹیسٹ رپورٹ سے میپنگ کی تصدیق کریں۔

کیا میں OM3 اور OM4 فائبر کو ایک ہی لنک میں ملا سکتا ہوں؟

روشنی گزر جائے گی، لیکن آپ کارکردگی کھو دیں گے اور یکساں چینل سے آنے والی ضمانتوں تک پہنچ جائیں گے، اور نتیجہ تیز رفتاری سے قیاس سے باہر ہو سکتا ہے۔ کیسٹ، ٹرنک اور ڈوریوں میں فی چینل فائبر کی ایک قسم کی وضاحت کریں۔

کلیدی ٹیک ویز

ایک MPO/MTP کیسٹ ایک صف کی ریڑھ کی ہڈی اور LC یا SC بندرگاہوں کے درمیان ایک عملی پل ہے جو آپ کا سامان استعمال کرتا ہے - یہ کثافت، تیزی سے تعیناتی اور آسان تبدیلیاں فراہم کرتا ہے، بشرطیکہ فائبر کی قسم، شمار، قطبیت اور نقصان کا بجٹ فرض کیے جانے کی بجائے ایک ساتھ منصوبہ بنایا جائے۔

اس کو عملی جامہ پہنانے کے لیے: پہلے اپنے ریک لے آؤٹ، لنک کی رفتار، فاصلے اور ٹرانسیور لین کا نقشہ بنائیں۔ وہاں سے، فائبر کی قسم اور گریڈ، فائبر کی گنتی، سامنے کا انٹرفیس اور واحد قطبی طریقہ درست کریں، پھر کیسٹ، ٹرنک اور پیچ کی ہڈیوں کو ایک مماثل نظام کے طور پر آرڈر کریں - اور بلک آرڈر بھیجنے سے پہلے ٹیسٹ رپورٹس طلب کریں۔
