MDU فائبر مکمل کیبلنگ گائیڈ

MDU کیا ہے؟ (تصور)

ایم ڈی یو کا مطلب ملٹی - رہائشی یونٹ ہے۔ ٹیلی کام اور نیٹ ورکنگ انڈسٹری میں ، اس اصطلاح سے مراد متعدد آزاد گھرانوں والی عمارت ہے۔ عام مثالوں میں اپارٹمنٹ کی عمارتیں ، طلباء کے ہاسٹلری ، ہوٹلوں اور دفتر کی عمارتیں شامل ہیں۔

اصطلاحات MDU فائبر یا MDU فائبر آپٹک ان ملٹی -} گھریلو عمارتوں کے لئے -} - سے - سے - سے - سے - کو -} گھر (ftth) نیٹ ورکس کی تعیناتی کا حوالہ دیتے ہیں۔ یہ الگ الگ مکانات (SDU ، سنگل - رہائشی یونٹ) کے لئے کیبلنگ سے مختلف تعیناتی کا طریقہ ہے:

ٹیلی کام میں ایم ڈی یو کیا ہے اس کے بنیادی تصور کو سمجھنے کے بعد ، اب ہمارے پاس ایک مخصوص MDU فائبر انسٹالیشن حل کو کس طرح تعینات کیا جائے اس کے بارے میں بہتر تفہیم ہے۔

یہ گائیڈ آپ کے لئے کون سے مسائل حل کرسکتا ہے؟

یہ ایک عملی فائبر MDU پروجیکٹ گائیڈ ہے۔ چاہے آپ ایک نیٹ ورک انجینئر ہیں جو ایم ڈی یو فائبر آپٹک پروجیکٹ / خریداری کرنے والے ایجنٹ کی منصوبہ بندی کر رہے ہیں جس کو ٹیلی کام / پراپرٹی مینیجر میں ایم ڈی یو کے معنی کو سمجھنے کی ضرورت ہے جو یہ سمجھنا چاہتا ہے کہ ایم ڈی یو ٹیلی کام میں کیا ہے۔

یا محض ایک ٹیک کا شوق جو MDU کیبل کیبلنگ کے اصولوں کو سمجھنا چاہتا ہے ، آپ کو MDU پروجیکٹ کی مفید معلومات یہاں ملیں گی۔

میں استعمال کروں گاایولوکس فائبر مصنوعاتمثال کے طور پر کیونکہ ہماری پروڈکٹ لائن MDU کیبلنگ کے لئے بنیادی آلات کا احاطہ کرتی ہے: فائبر آپٹک کنیکٹر ، پیچ ڈوری ، پگٹیلز ، پی ایل سی اسپلٹر ، ٹرمینل بکس ، اور اڈاپٹر - یہ ایم ڈی یو فائبر کی تنصیب میں خاص طور پر عام طور پر استعمال ہونے والے غیر فعال اجزاء ہیں۔

ایم ڈی یو کے مختلف سائز کے لئے کون سی حکمت عملی استعمال کی جانی چاہئے؟

اس سے پہلے کہ ہم حکمت عملی کی تعیناتی شروع کرسکیں ، کیونکہ تعیناتی کے طریقے مختلف ہیں۔ اس سے طے ہوتا ہے کہ آپ کو کتنے اسپلٹر ، ٹرمینل بکس ، اور فائبر آپٹک کیبلنگ کی ضرورت ہے۔ ایم ڈی یو ٹیلی کام منصوبوں کو فرش اور گھرانوں کی تعداد کی بنیاد پر تین اقسام میں درجہ بندی کیا گیا ہے۔

MDU فائبر نیٹ ورک کی طرح ہے؟

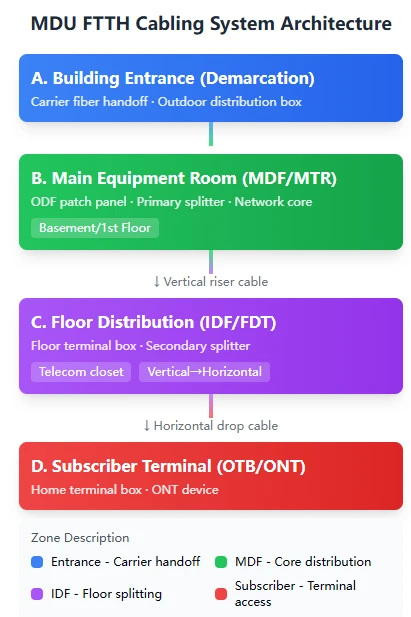

آپ کو سمجھنے میں مدد کے لئے یہاں ایک آریھ ہے: ایک مکمل MDU فائبر آپٹک نیٹ ورک چار زونوں پر مشتمل ہے ، جو آپریٹر کے اختتام سے گھر کے مالک کے اختتام تک پھیلا ہوا ہے۔

ایم ڈی یو فائبر کی تنصیب کا کام مناسب سامان کا استعمال کرتے ہوئے ان چار زونوں کو مربوط کرنا ہے۔

اہم سامان کے کمرے کے لئے کس ترتیب کی ضرورت ہے؟

کیا آپ کو اپنے MDU کا سائز یاد ہے؟ تب ہم اس سے متعلق اہم سامان کے کمرے کو کس طرح تشکیل دینے کا طریقہ سمجھنا شروع کر سکتے ہیں۔ اہم سامان کا کمرہ بنیادی طور پر بیرونی فائبر آپٹک ختم ، اہم روٹنگ ، اور تقسیم کے لئے ذمہ دار ہے ، جس سے نیٹ ورک کی مجموعی صلاحیت اور اسکیل ایبلٹی کو متاثر ہوتا ہے۔ میں نے آپ کے حوالہ کے لئے براہ راست مناسب مصنوعات درج کیں:

ایولوکس فائبر کی سفارش کردہ سامان کی تشکیل

ODF (آپٹیکل ڈسٹری بیوشن فریم) ماسٹر آلات کے کمرے میں سامان کا ایک اہم ٹکڑا ہے۔ ایولوکس کے او ڈی ایف پیچ پینلز میں متعدد قابل ذکر خصوصیات ہیں: صاف ظاہری شکل ، معقول وائرنگ ، تلاش کرنے میں آسان ، اور سادہ تنصیب - یہ خاص طور پر بعد کی دیکھ بھال کے لئے اہم ہیں۔

ایولوکس کی ایک خاص مثال

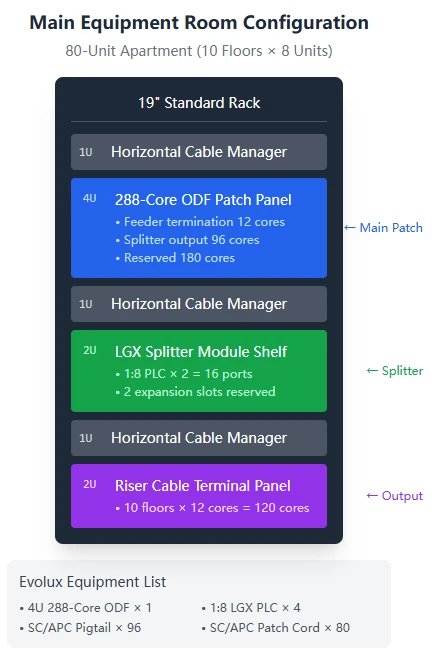

اگر آپ کا پروجیکٹ بھی ایک 10 منزلہ عمارت ہے جس میں فی منزل 8 یونٹ ہیں ، جس میں کل 80 یونٹ ہیں ، تو آپ کے اہم سامان کا کمرہ مندرجہ ذیل طور پر تشکیل دیا جاسکتا ہے:

حل میں استعمال ہونے والے سامان کی فہرست:·

• 4U 288 - کور ریک ماؤنٹ ODF × 1
• 1: 8 ایل جی ایکس پی ایل سی اسپلٹر × 4 (استعمال میں 2 ، اسٹینڈ بائی پر 2)
• ایس سی/اے پی سی پگٹیل 1 ایم × 96
• ایس سی/اے پی سی پیچ کی ہڈی 2 ایم × 80
• 1U افقی کیبل مینجمنٹ ریک × 3

پی ایل سی آپٹیکل اسپلٹر کیا ہے؟ یہ MDU میں کس طرح استعمال ہوتا ہے؟

آپریٹرز صرف 1-2 آپٹیکل ریشوں (1-2 پون بندرگاہوں کے مطابق) یا محدود تعداد میں ریشوں کو مہیا کرسکتے ہیں ، لیکن ہمیں درجنوں یا اس سے بھی سیکڑوں گھرانوں کو بھی مربوط کرنے کی ضرورت ہے۔ اس معاملے میں ، آپٹیکل اسپلٹر کا استعمال "ایک کو بہت سے لوگوں میں تبدیل کرکے" اس مسئلے کو حل کرنے کے لئے کیا جاتا ہے۔ ایک پی ایل سی آپٹیکل اسپلٹر آپٹیکل ویو گائڈس کے اصول کو متعدد بیموں میں روشنی کے شہتیر کو "یکساں طور پر تقسیم" کرنے کے لئے استعمال کرتا ہے۔ مثال کے طور پر ، A 1: 8 اسپلٹر میں 1 ان پٹ اور 8 آؤٹ پٹ ہوتے ہیں ، جس میں ہر آؤٹ پٹ میں اصل سگنل کی طاقت کا تقریبا 1/8 ہوتا ہے۔

درخواست کے مختلف منظرناموں میں اسی طرح کے پیکیج کی اقسام کے ساتھ اسپلٹر کے استعمال کی ضرورت ہوتی ہے:

تقسیم تناسب حوالہ ٹیبل:

کیا آپ کو سنگل - اسٹیج یا دو - اسٹیج تقسیم کرنا چاہئے؟

سنگل - اسٹیج اسپلٹنگ میں تہہ خانے میں ایک بڑا اسپلٹر (جیسے ، 1:32) رکھنا شامل ہوتا ہے ، جس میں ہر گھر میں فائبر کو براہ راست 32 راستوں میں تقسیم کرنا ہوتا ہے۔ یہ نقطہ نظر ساخت میں آسان ہے اور اس میں تقسیم کرنے والے کم پوائنٹس ہیں ، لیکن فائبر آپٹک کیبلز کی بڑھتی ہوئی تعداد کی وجہ سے کیبلنگ پیچیدہ ہے۔

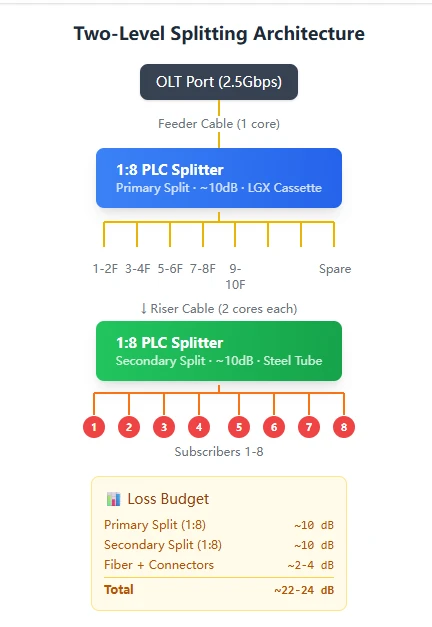

دو - اسٹیج تقسیم میں تہہ خانے میں 1: 8 اسپلٹر رکھنا شامل ہے ، اور پھر ہر منزل پر ایک اور 1: 8 اسپلٹر ، جو 8 x 8=64 گھرانوں کو مؤثر طریقے سے پیش کرتا ہے۔ اس طریقہ کار کے لئے کم فائبر آپٹک کیبلز کی ضرورت ہوتی ہے اور یہ زیادہ لچکدار ہوتا ہے ، لیکن اضافی تقسیم کرنے والے مرحلے سے فائبر کے نقصان میں تقریبا 10db تک اضافہ ہوتا ہے۔

30 سے ​​زیادہ گھرانوں والے MDUs کے ل we ، ہم دو - اسٹیج تقسیم کرنے کی سفارش کرتے ہیں۔ ایم ڈی یو فائبر کی تنصیب کے لئے یہ مرکزی دھارے کا نقطہ نظر ہے۔

ٹرمینل باکس کا انتخاب کیسے کریں؟

فرش وائرنگ ایریا عمودی ریڑھ کی ہڈی آپٹیکل کیبلز اور افقی ڈراپ کیبلز - کا "چوراہا نقطہ" ہے جو یہاں رائزر "لینڈ" میں آپٹیکل کیبلز ہے ، اور پھر ہر گھر سے منسلک ایک سے زیادہ آپٹیکل کیبلز میں شاخ ہے۔

انڈور ٹرمینل بکس

آؤٹ ڈور واٹر پروف ٹرمینل بکس

اگر ٹیلی کام کی الماری نم ہے ، یا تقسیم کا نقطہ باہر ہے تو ، واٹر پروف اقسام کا استعمال کریں:

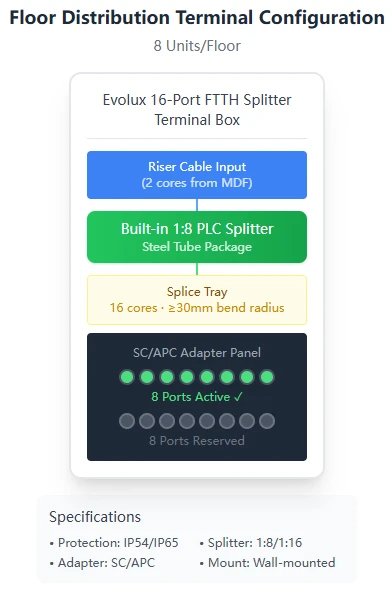

فرش ٹرمینل باکس انسٹالیشن ڈایاگرام:

فائبر آپٹک کیبل کا انتخاب کیسے کریں؟ مختلف مقامات کے لئے کس قسم کا استعمال کیا جانا چاہئے؟

ایم ڈی یو کیبل کے انتخاب میں تنصیب کے مقام ، بنیادی گنتی کی ضروریات ، اور شعلہ - retardant درجہ بندی پر غور کرنے کی ضرورت ہے۔ مختلف قسم کے فائبر آپٹک کیبلز مختلف علاقوں میں استعمال ہوتے ہیں:

رائزر ریڑھ کی ہڈی کیبلز

افقی تقسیم کیبلز

ڈراپ کیبل

ایک MDU کرتا ہے گھر کی تنصیب کے لئے G657 فائبر آپٹک کیبل کی ضرورت ہے؟

G657 سیریز "موڑ - غیر سنجیدہ فائبر" ہے ، جس کا مطلب ہے کہ یہ بغیر کسی نقصان کے ایک بہت ہی چھوٹے موڑنے والے رداس کے ساتھ کام کرسکتا ہے۔ یہ دالان کے کونوں اور تنگ نالی موڑ کے ل ideal اسے مثالی بنا دیتا ہے۔

فائبر آپٹک ٹرمینل باکس کہاں واقع ہے؟

فائبر آپٹک ٹرمینل باکس فائبر آپٹک کیبلز کے لئے صارف کے گھر پہنچنے کے لئے آخری اسٹاپ ہے - آپٹیکل موڈیم (او این ٹی) یہاں منسلک ہے۔

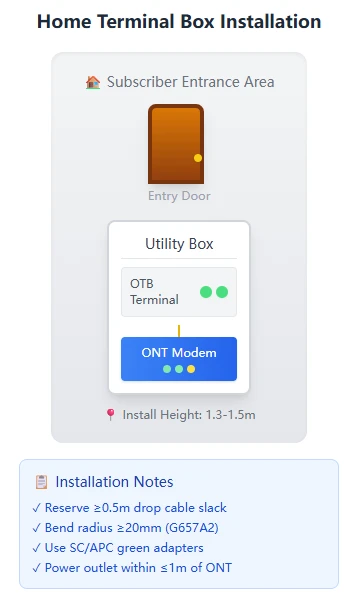

ہوم ٹرمینل باکس کا انتخاب

تنصیب کا مقام اور کلیدی نکات آریھ:

فائبر آپٹک کنیکٹر اور اڈیپٹر: یہ چھوٹے لوازمات انتہائی اہم ہیں

ایم ڈی یو فائبر نیٹ ورکس میں ، کنیکٹر اور اڈیپٹر ، اگرچہ اس کا سائز چھوٹا ہے ، بڑی مقدار میں استعمال ہوتا ہے اور ایک اہم کردار -} وہ آپٹیکل ریشوں کے مابین "پلگ - اور - پلے" کنکشن کو چالو کرنے کے ذمہ دار ہیں۔

عام کنیکٹر کی اقسام

ہم گرین کنیکٹر کے ساتھ مستقل طور پر ایس سی/اے پی سی کے استعمال کی تجویز کرتے ہیں۔ اس سے غلط اندراج سے بچنے میں مدد ملے گی۔

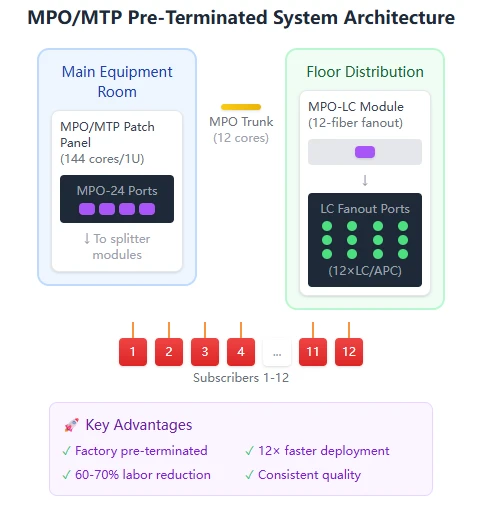

بڑے MDUs کے بارے میں کیا خیال ہے؟

ہم ایک اعلی - کثافت MPO/MTP حل استعمال کرسکتے ہیں:

200 سے زیادہ صارفین کے ساتھ بڑے MDU فائبر آپٹک پروجیکٹس کے لئے ، روایتی سنگل - کور کنیکٹر بہت ناکارہ ہیں۔ ایولوکس کا ایم پی او/ایم ٹی پی حل تعیناتی کی کارکردگی کو نمایاں طور پر بہتر بنا سکتا ہے۔

ایم پی او/ایم ٹی پی پیچ پینل کی وضاحتیں

ایم پی او پری - ختم ہونے والے نظام کے فوائد:

ایولوکس فائبر کے بارے میں

شینزین ایولوکس فائبر کمپنی ، لمیٹڈ، 2013 میں قائم کیا گیا ، فائبر آپٹک رابطے کی مصنوعات کی آر اینڈ ڈی اور مینوفیکچرنگ پر مرکوز ہے۔

بنیادی مصنوعات کی لائنیں:

• فائبر آپٹک کنیکٹر
• پیچ ڈوری
• pigtails
• splitters
• ٹرمینل بکس
• اڈاپٹر
• ایم پی او/ایم ٹی پی
• اعلی - کثافت کی مصنوعات

یہ مصنوعات MDU فائبر آپٹک انجینئرنگ کے لئے تمام غیر فعال رابطے کی ضروریات کا احاطہ کرتی ہیں۔
