"جب میں نے بہترین سنگل موڈ فائبر کا استعمال کیا تو میرا 10 جی کیمپس نیٹ ورک اب بھی کیوں پیچھے ہورہا ہے؟"

یہ یونیورسٹی سے تین دن قبل سسٹم انٹیگریٹر کا گھبرائے ہوئے پیغام تھامکمل آپٹیکل کیمپسہینڈ اوور لیب میں ،سنگل موڈ بمقابلہ ملٹی موڈایسا لگتا ہے کہ ایک سادہ سی شیٹ کا موازنہ ہے۔ ایک حقیقی ملازمت کی سائٹ پر؟ مختلف کہانی۔ ہم نے پروجیکٹس کو پٹڑی سے دیکھا ہے کیونکہ کسی نے اے پی سی گرین اڈاپٹر میں یو پی سی بلیو کنیکٹر کو ملا دیا ہے۔ یا او این ٹی لنک بجٹ کو کم نہیں کیا گیا۔ یا 100 میٹر رنز کے لئے سنگل موڈ ٹرانسسیورز پر بجٹ اڑا دیا جو سستی ملٹی موڈ آپٹکس کا استعمال کرسکتا تھا۔

ایف ٹی ٹی او کے نئے معیار کے بننے کے ساتھ ، فائبر کا انتخاب "مختصر کے لئے سنگل موڈ ، مختصر کے لئے سنگل موڈ" سے بہت آگے بڑھ گیا ہے۔ اگر آپ کی کیبلنگ کا نقطہ نظر درسی کتاب کے علاقے میں پھنس گیا ہے - ایمانداری کے ساتھ ، آپ مستقبل کے اپ گریڈ کے لئے بارودی سرنگوں کا شکار ہوسکتے ہیں۔

اس کی تصویر: ایک 50 - بلڈنگ کیمپس جس کو 20 سال تک ایک ہی کیبل متبادل کی ضرورت نہیں ہوگی۔ یہ ایک اچھی طرح سے ڈیزائن کردہ کا وعدہ ہےپول کیبلنگ گائیڈعمل درآمد۔ لیکن وہاں کا راستہ؟ جالوں سے بھرا ہوا۔ LC یا SC/APC؟ افقی رنز میں مکمل سنگل موڈ ، یا آپٹیکل ماڈیولز کو بچانے کے لئے ملٹی موڈ کو رکھیں؟ ایک غلط کنیکٹر کی قیاس آرائی صرف آپ کی ٹائم لائن میں تاخیر نہیں کرتی ہے۔ یہ سالوں سے دیکھ بھال کے سر درد کو بڑھاتا ہے۔

آئیے فزکس کی تعریفیں چھوڑیں جو آپ نے سو بار دیکھے ہیں۔ یہاں مقصد: آپ کو "پہلی بار ٹھیک کریں" کے فیصلے کو بنانے میں مدد کرنا۔

وہ تعداد جو اصل میں اہمیت رکھتی ہیں

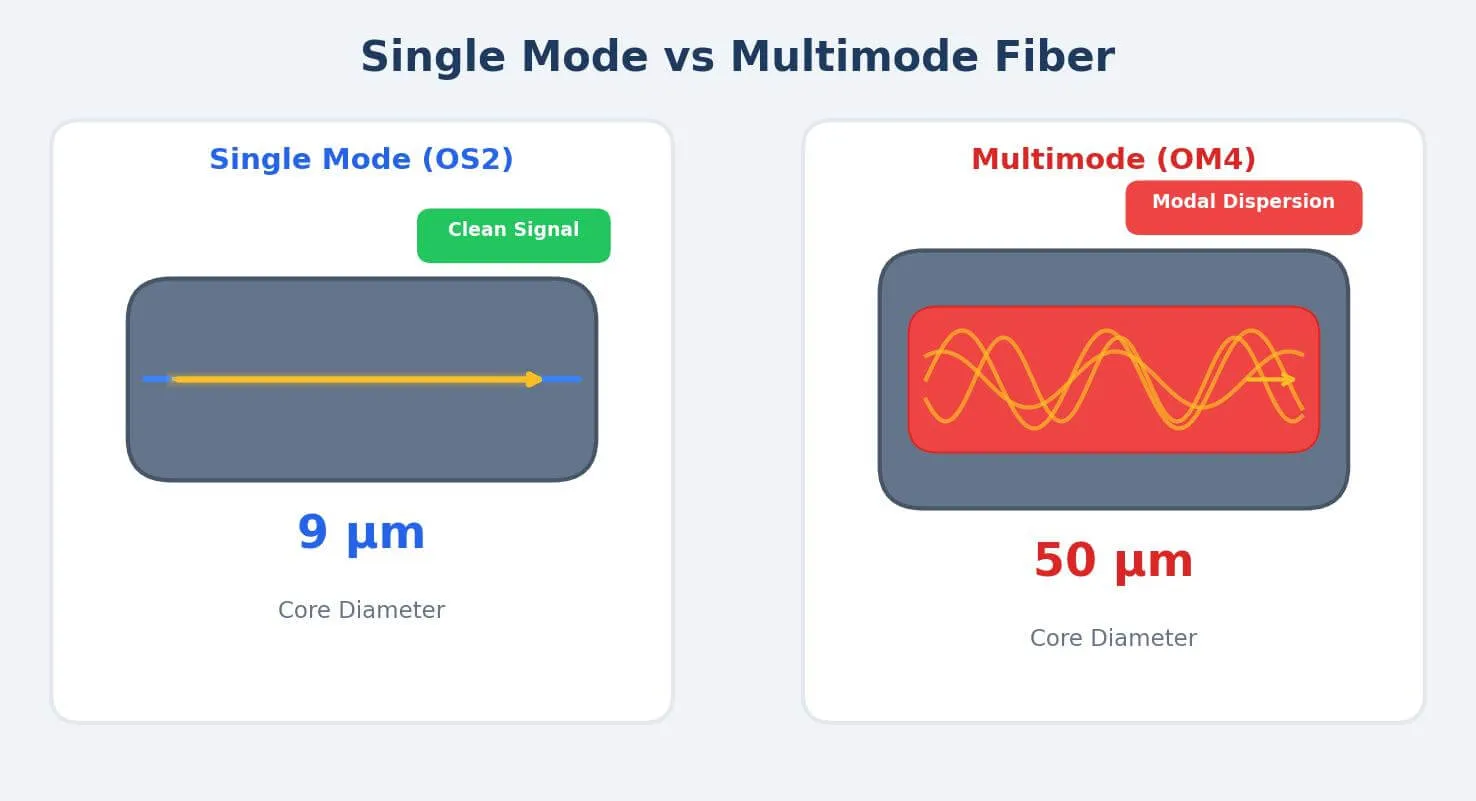

آپ نے معیاری موازنہ چارٹ دیکھا ہے۔ کور قطر ، طول موج ، فاصلہ۔ مل گیا۔ لیکن وہ چارٹ آپ کو اصل کہانی نہیں بتاتے ہیں: سنگل موڈ بمقابلہ ملٹی موڈ کا فیصلہ پیسہ کے بارے میں ہے۔ طبیعیات نہیں۔

اس طرح اس کے بارے میں سوچو۔ سنگل موڈ ایک اسپورٹس کار ہے {{1} light روشنی کا ایک شہتیر جس میں کور اتنا پتلا (9 مائکرو میٹر) ہے کہ اس کے مقابلے میں ایک انسانی بال موٹے دکھائی دیتے ہیں۔ صاف سگنل ، بغیر کسی فروغ کی 10 ، 20 ، 100 کلومیٹر سفر کرتا ہے۔ ملٹی موڈ پک اپ ٹرک ہے۔ وسیع تر کور (50 مائکرو میٹر - اب بھی بالوں سے پتلا ہے ، لیکن 6x بڑا) ، ایک ساتھ ایک سے زیادہ لائٹ بیم بیک وقت کے ذریعے اچھالتے ہیں۔ کام کرنے میں آسان ، رابطہ قائم کرنے کے لئے سستا ہے۔ لیکن وہ اچھالنے والے بیم چند سو میٹر کے بعد مداخلت کرنا شروع کردیتے ہیں۔ سگنل کیچڑ ہوجاتا ہے۔

جال دیکھو؟ سنگل موڈ کیبل سستی ہے۔ لیکن ٹرانسسیورز کی قیمت 3 - 5x زیادہ ہے۔ 500 - پورٹ کیمپس کے لئے ، یہ فرق صرف آپٹکس میں ، 000 30،000-50،000 سے ٹکرا جاتا ہے۔ جنوب مشرقی ایشیاء کے ہمارے 2023-2024 منصوبوں میں ، ہم نے دیکھا ہے کہ خریداری کی ٹیمیں اس عین مطابق حساب کتاب کرنے والے سنگل موڈ کے ذریعہ مختصر رنز پر "مستقبل کی پروفنگ کے لئے" جلا دی گئیں ، پھر جب ٹرانسیور کے اخراجات بجٹ کو اڑا دیتے ہیں تو گھس جاتے ہیں۔

اب - پول فن تعمیر ہر چیز کو تبدیل کرتا ہے۔مکمل آپٹیکل کیمپسپول کا استعمال کرتے ہوئے تعیناتیضرورت ہےسنگل موڈ اس میں کوئی انتخاب شامل نہیں ہے۔ اس ٹیکنالوجی میں GPON طول موج - ڈویژن ملٹی پلیکسنگ - دو طول موج ایک فائبر اسٹینڈ پر مخالف سمتوں کا سفر کرتے ہیں۔ صرف سنگل موڈ کی کلین ٹرانسمیشن کے ساتھ کام کرتا ہے۔

لہذا اگر آپ پول بنا رہے ہیں تو ، ملٹی موڈ بحث کو چھوڑ دیں۔ لیکن روایتی ایتھرنیٹ؟ وہیںآپٹیکل LAN کے لئے فائبر کا انتخابپیچیدہ ہو جاتا ہے۔

کیوں ایس سی/اے پی سی پول پر غلبہ حاصل کرتا ہے (اور جب آپ رنگ مل جاتے ہیں تو کیا ہوتا ہے)

روایتی کیمپس نیٹ ورک درخت کی طرح نظر آتے ہیں۔ جڑ پر کور سوئچ ، شاخوں میں تقسیم سوئچ ، ہر منزل پر رسائی سوئچز۔ بہت سارے سامان ، بہت ساری طاقت ، بہت ساری چیزیں جو ٹوٹتی ہیں۔

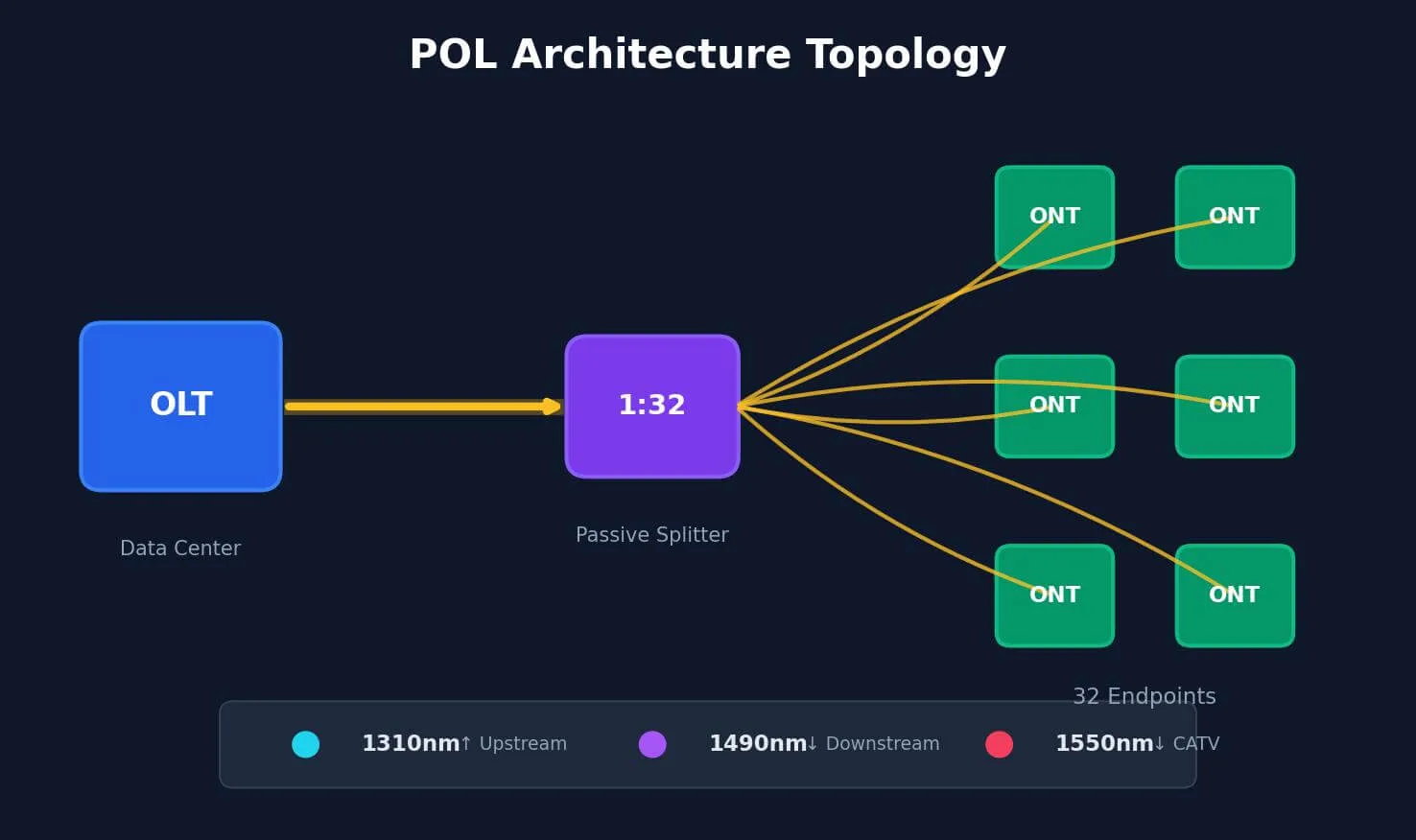

پول نے اسے چپٹا کیا۔ ایک مرکزی او ایل ٹی غیر فعال اسپلٹرز کے ذریعے ہر ڈیسک یا کمرے میں اونٹس سے جڑتا ہے۔ کوئی انٹرمیڈیٹ سوئچ نہیں ہے۔ ہر منزل پر کوئی IDF الماری نہیں ہے۔ صرف فائبر ، اسپلٹر ، اختتامی نکات۔

[ڈیٹا سینٹر] → او ایل ٹی → سنگل فائبر → 1:32 اسپلٹر → 32 اونٹ

بہاو: 1490nm|upstream: 1310nm|دونوں ایک فائبر اسٹینڈ پر

اسپلٹر مکمل طور پر غیر فعال ہیں۔ کوئی طاقت ، کوئی الیکٹرانکس نہیں ، ناکام ہونے کے لئے کچھ نہیں۔ او ایل ٹی سے روشنی 1:32 اسپلٹر سے ٹکرا جاتی ہے اور 32 مقامات پر تقسیم ہوتی ہے۔ جیسے 32 - وے کے ساتھ باغ کی نلی کی طرح آپ لیزر لائٹ کو تقسیم کررہے ہیں ، پانی کا دباؤ نہیں۔

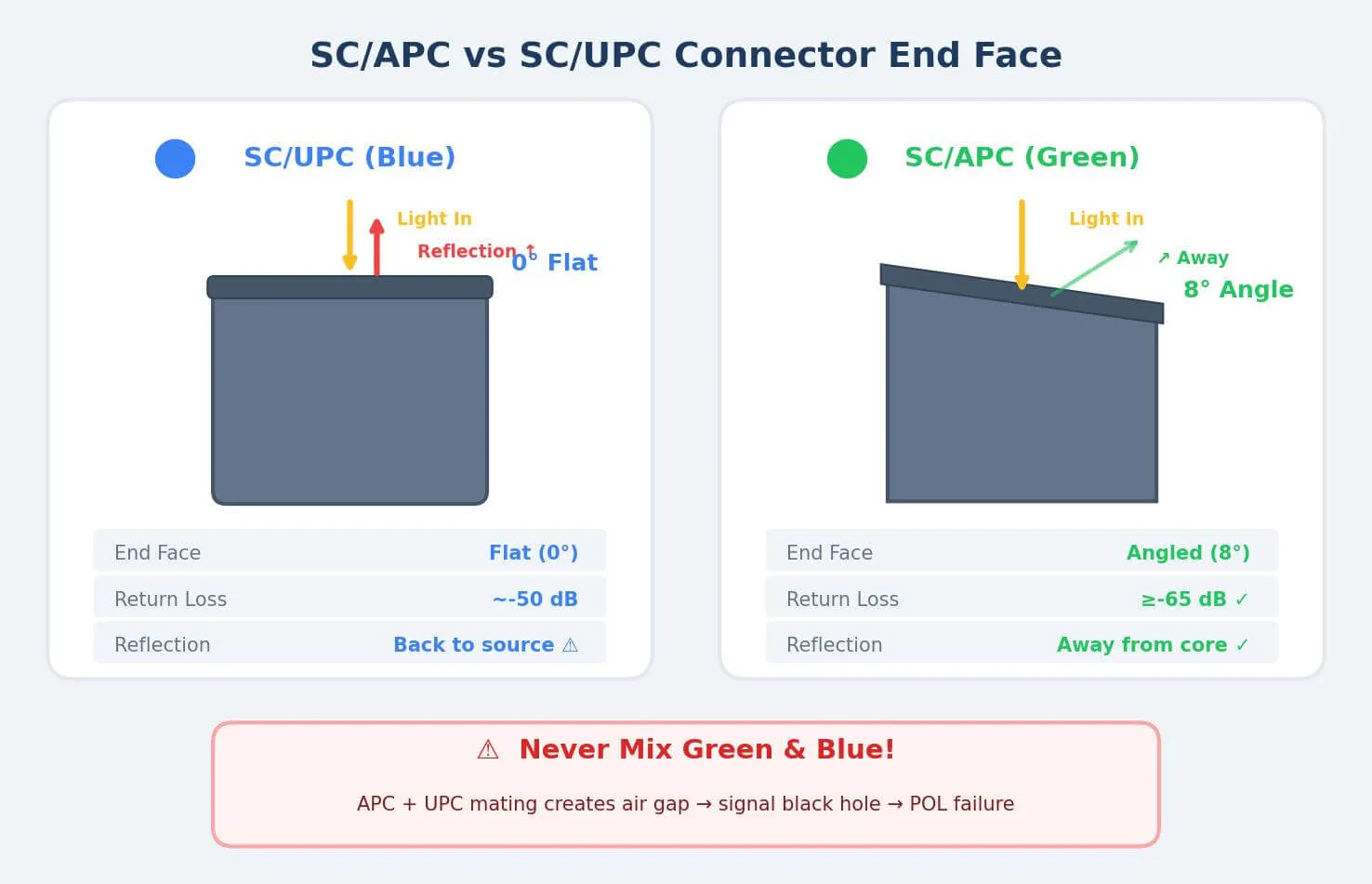

تنقیدی تفصیل سب سے زیادہ گائڈز چھوڑ دیں: پول تقریبا univers عالمی سطح پر ایس سی/اے پی سی کنیکٹر استعمال کرتا ہے۔ "اے پی سی" کا مطلب ہے زاویہ جسمانی رابطہ - فیرول فلیٹ کے بجائے 8 ڈگری پر پالش ہے۔ جب روشنی کسی فلیٹ سطح (یو پی سی) سے ٹکرا جاتی ہے تو ، کچھ سیدھے سورس کی طرف واپس جاتے ہیں۔ دو طرفہ پول میں ، ان عکاسی سے شور پیدا ہوتا ہے۔ درجنوں سے زیادہ کنکشن پوائنٹس ، شور جمع ہوتا ہے۔

زاویہ اے پی سی کا چہرہ بنیادی سے دور عکاسی کرتا ہے۔ ~ -50 DB (UPC) سے -65 DB یا اس سے بہتر (APC) سے لوٹنے والے نقصان کے قطرے۔ تقریبا 30x کم روشنی والی روشنی اسے واپس بناتی ہے۔ POL شرائط میں؟ صاف سگنل اور ہراس کے درمیان فرق۔

ٹی آئی اے فائبر آپٹک ٹریننگ کونسل نے اسے آسانی سے بتایا: ایس سی/اے پی سی غیر فعال آپٹیکل نیٹ ورکس کے لئے معیاری ہے کیونکہ واپسی میں کمی کی خصوصیات دو طرفہ نظام میں اہمیت کا حامل ہے۔ دوسرا نہ کریں - اس کا اندازہ کریں - گو ایس سی/اے پی سی۔

جب آپ سبز اور نیلے رنگ میں مل جاتے ہیں تو کیا ہوتا ہے:

ہم نے اسے گذشتہ سال سمارٹ ہوٹل GPON پروجیکٹ میں دیکھا تھا۔ ٹھیکیدار نے فرش - سطح کے اسپلٹر آؤٹ پٹس - درست پر ایس سی/اے پی سی (سبز) استعمال کیا۔ لیکن پھر کمروں کو ایس سی/یو پی سی (بلیو) پیچ کی ہڈیوں کو اونٹ رابطوں کے ل. دیا۔ جسمانی طور پر ، یہ پلگ ان ہوتا ہے۔ بجلی سے؟ تباہی.

ایک فلیٹ چہرے سے ملنے والا زاویہ چہرہ ہوا کا ایک چھوٹا سا فاصلہ پیدا کرتا ہے۔ رابطہ ایریا تقریبا کچھ بھی نہیں گھٹ جاتا ہے۔ لوٹنے والے نقصان میں کمی۔ عکاس آپٹیکل پاور نے او ایل ٹی میں اعلی - عکاسی کے الارم کو متحرک کیا۔ اس سے بھی بدتر - جب 1550nm CATV سگنل اعلی طاقت پر آیا تو ، ہوا کے فرق کی عکاسی نے کنارے کے کمروں میں اونٹس کو بار بار آف لائن چھوڑ دیا۔ مہمانوں نے شکایت کی۔ مینجمنٹ گھبرا. 200+ کمروں کے لئے پیچ کی ہڈیوں کو کھینچنا ضروری ہے۔

تمام - آپٹیکل نیٹ ورک میں ، سبز - میں - نیلے رنگ "تھوڑا سا سست" نہیں ہے۔ یہ سگنل بلیک ہول ہے۔ اس 1 ڈی بی اندراج کے نقصان میں اضافہ چھوٹا - لگتا ہے لیکن 1:64 اسپلٹ لنک پر ، یہ وہ تنکے ہے جو سسٹم کو توڑتا ہے۔

حقیقی تعیناتی کے فیصلے

ڈیٹا سینٹر سے پہلے اسپلٹر تک ریڑھ کی ہڈی۔یہ آپ کی شاہراہ ہے۔ سب کچھ اس سے بہتا ہے۔ پول کا مطلب ایس سی/اے پی سی {{3} کے ساتھ سنگل موڈ OS2 نہیں ہے۔ لیکن کیبل گریڈ ، پری - ختم بمقابلہ فیلڈ - ختم ، اسپیئر فائبر گنتی؟ اب بھی فیصلے کرنے کے فیصلے۔

2 کلومیٹر (بیشتر کیمپس بیک بونز) کے تحت رنز کے لئے ، معیاری OS2 نوکری کو سنبھالتا ہے۔ پریمیم کم - نقصان فائبر؟ اوورکیل جب تک کہ آپ انتہائی لمبی اسپلٹر چینز کو آگے بڑھا رہے ہو یا 25 جی - پون اپ گریڈ کی منصوبہ بندی کر رہے ہو۔ ہر کنیکٹر کے اندراج میں ہونے والے نقصان کو 0.3 db {{8} کے تحت رہنا چاہئے} اپنے RFQ میں اس کی وضاحت کریں ، ٹیسٹ رپورٹس کی ضرورت ہوتی ہے۔

پری - ختم ہونے والے ٹرنک کیبلز کی قیمت زیادہ ہوتی ہے لیکن تنصیب کا وقت بچائیں۔ اسپتالوں یا یونیورسٹیوں کے لئے جہاں رکاوٹ کے معاملات کو کم سے کم؟ اس کے قابل وقت بچانے کے لئے نئی تعمیر؟ فیلڈ ٹرمینیشن ٹھیک کام کرتی ہے۔ او ایل ٹی میں اعلی - کثافت ختم کرنے کے لئے ،فائبر آپٹک کنیکٹرریک کے لئے ڈیزائن کیا گیا - ماؤنٹ ایپلی کیشنز بحالی کے دوران پورٹ کی شناخت اور رسائی کو آسان بناتے ہیں۔

تقسیم کرنے والوں سے اونٹوں تک تقسیم کیبلز۔

یہ وہ جگہ ہےftto فائبر کنیکٹردلچسپ ہو۔ ایک کیبل نہیں - 32 کیبلز ہر اسپلٹر سے 32 مقامات پر۔ اسپلٹر گنتی کے ذریعہ ضرب۔ درمیانے سائز کے کیمپس میں 50+ splitters 1 ، 500+ اختتامی مقامات کی خدمت کر سکتے ہیں۔ بہت سے کنیکٹر۔

ایس سی/اے پی سی ڈیفالٹ رہتا ہے۔ لیکن پہلے اپنے او این ٹی چشمی کو چیک کریں - کچھ نئے ماڈل LC/APC بندرگاہوں کا استعمال کریں۔ اگر ایسا ہے تو ، آپ (کلینر) میں LC - ختم کیبلز چلا سکتے ہیں یا SC - LC ہائبرڈ اڈیپٹر کو اسپلٹر میں استعمال کرسکتے ہیں (کنکشن پوائنٹس کا اضافہ کرتا ہے)۔ ہم عام طور پر پہلے آپشن کی سفارش کرتے ہیں۔ ہر اڈاپٹر ایک ممکنہ ناکامی کا نقطہ ہے۔

کنیکٹر کے معیار کے پیمانے پر کیوں معاملات:

0.1 ڈی بی کا فرق فی کنیکٹر معمولی لگتا ہے۔ سیکڑوں رابطوں کو ضرب دیں - یہ نہیں ہے۔ عام 1:32 پول فن تعمیر میں ~ 28 ڈی بی کا کل نقصان کا بجٹ ہے۔ اسپلٹر 15-17 ڈی بی کھاتا ہے۔ کیبل توجہ کچھ اور لیتا ہے۔ اس سے تمام رابطوں کے نقصانات کے ل 8 شاید 8-10 ڈی بی نکل جاتا ہے۔ سستے کنیکٹر آپ کو طویل رنز پر بجٹ پر دھکیلتے ہیں۔

روایتی ایتھرنیٹ ریڑھ کی ہڈی (جب آپ پول نہیں کر رہے ہیں)۔ہر کوئی پول کے لئے تیار نہیں ہے۔ موجودہ انفراسٹرکچر کی تزئین و آرائش؟ بجٹ کی رکاوٹیں؟ روایتی تبدیل شدہ ایتھرنیٹ اب بھی کام کرتا ہے۔ اگرچہ فائبر کے مختلف فیصلے۔

300 میٹر کے تحت - منزل - سے - flored منزل ، ملحقہ عمارتیں - OM4 ملٹی موڈ ایل سی ڈوپلیکس کے ساتھ ملٹی موڈ معاشی معنی رکھتا ہے۔ ٹرانسیور بچت (ایس آر بمقابلہ ایل آر ماڈیولز) درجنوں سوئچز کو جوڑتے وقت شامل کریں۔ کیلکولس 300+ میٹر پر پلٹ جاتا ہے۔ ملٹی موڈ جدوجہد ، خاص طور پر تیز رفتار سے۔کیمپس نیٹ ورک میں سنگل موڈ کا استعمالانٹر - عمارت کے لنکس لامحدود بینڈوتھ ہیڈ روم دیتے ہیں۔ ایک بار انسٹال کریں ، 10 جی ، 100 جی ، 400 جی {{5} support کی حمایت کریں جو کچھ بھی آتا ہے۔

LC/UPC (APC نہیں) نقطہ - سے - پوائنٹ ایتھرنیٹ کے لئے ٹھیک کام کرتا ہے۔ کوئی دو طرفہ ڈبلیو ڈی ایم نہیں ، لہذا اضافی اے پی سی لاگت اور ہینڈلنگ کیئر ضروری نہیں ہے۔

ڈیسک ٹاپ کنکشن اور زون انکلوژر حل

ایف ٹی ٹی او کا مطلب ہے فائبر ڈیسک تک پہنچ جاتا ہے۔ ڈیٹا سینٹر سے مختلف ماحول۔ کیبلز کو لات مار دی جاتی ہے۔ کرسیاں ان کے اوپر گھوم رہی ہیں۔ صفائی کرنے والے عملے نے چیزوں کو ٹکرا دیا۔فائبر کنیکٹر سلیکشن گائیڈڈیسک ٹاپ کے لئے استحکام کو ترجیح دیتا ہے۔

موڑ - غیر حساس فائبر (BIF) غیر - قابل تبادلہ ہے۔ معیاری فائبر سخت موڑ پر سگنل کھو دیتا ہے۔ BIF آپ کی گلابی انگلی سے زیادہ سخت موڑنے کو 7.5 ملی میٹر - ہینڈل کرتا ہے۔ پری - کٹ پیچ کی ڈوری (2m ، 3m ، 5m) ہر ڈیسک پر فیلڈ ٹرمینیشن کے مقابلے میں وقت کی بچت کریں۔ لاگت کا فرق کم سے کم ، عجیب و غریب تنصیب کی پوزیشنوں سے تغیرات سے بچتا ہے۔

اوپن آفس چیلنج:

ایک بڑی انٹرنیٹ کمپنی کے پروجیکٹ پر - مکمل طور پر اوپن آفس لے آؤٹ - ڈیزائنر نے سپورٹ کالموں میں کسی بھی مرئی کیبل ٹرے کو ماؤنٹ کرنے سے انکار کردیا۔ ریڑھ کی ہڈی سے ہر ڈیسک تک براہ راست روٹنگ کا مطلب ہر جگہ فائبر ہوتا ہے۔ برقرار رکھنے کے لئے ڈراؤنے خواب.

ہمارا حل: چھت کے پلینم میں یا اٹھائے ہوئے فرش کے نیچے زون کی دیواریں۔ ریڑھ کی ہڈی سے ہر زون باکس میں ملٹی - فائبر ایم پی او کے تنوں کو چلائیں۔ باکس کے اندر ، ایل سی انیبوٹ پیچ کی ہڈیوں کو توڑ دیں جو قریبی ورک سٹیشنوں میں 6-8 کی خدمت کرتے ہیں۔

ادائیگی جب ورک سٹیشن حرکت کرتے ہیں (اور وہ ہمیشہ کرتے ہیں) تو ، آپ چھت میں ریڑھ کی ہڈی کے ریشہ کو نہیں چھوتے ہیں۔ زون باکس میں صرف 3 میٹر پیچ کی ہڈی کو تبدیل کریں۔ ہمارے مؤکل کا تخمینہ: میکس میں 70 ٪ کمی (حرکت/اضافہ/تبدیلیاں) مزدوری لاگت۔ دفتر کی 3 سال سے زیادہ کی تنظیم نو ، اس میں اضافہ ہوتا ہے۔

تنقیدی تفصیل: تنگ زون کے خانوں میں ، ایل سی انیبوٹ یا پش - پل ٹیب کنیکٹر لازمی ہیں۔ جب 12 پیچ کی ہڈیوں میں پلگ ان ہوتا ہے تو ، معیاری ایل سی کنیکٹر کسی بھی چیز کو ہٹانے کے لئے کافی فنگر روم نہیں چھوڑتے ہیں۔ ہم نے یہ ایک ریٹروفیٹ پروجیکٹ پر مشکل طریقے سے سیکھا - کو صرف ایک کیبل تک رسائی کے ل the آدھے باکس کو انپلگ کرنا پڑا۔

رقم کا سوال

ہر ایک لاگت کے بارے میں پوچھتا ہے۔ جواب آپ کے ٹائم فریم پر منحصر ہے۔ پول کی لاگت زیادہ واضح ہے (او ایل ٹی اور اونٹس سستے نہیں ہیں) لیکن خاص طور پر 10 سالوں سے زیادہ ہر چیز پر ڈرامائی طور پر بچت کرتے ہیں۔

500 اختتامی مقامات کے لئے کسی حد تک خرابی۔ یہ صنعت کے تخمینے ہیں ، ضمانت نہیں کی قیمت - آپ کا مائلیج وینڈر ، خطے ، تفصیلات کے لحاظ سے مختلف ہوتا ہے۔

جہاں پول زیادہ سے زیادہ بچاتا ہے: فرش کی جگہ اور بجلی۔ روایتی نیٹ ورکس کو ہر منزل - سوئچ ، یو پی ایس ، ائر کنڈیشنگ کی ضرورت ہوتی ہے۔ پول نے ان تمام چیزوں کی جگہ لے لی ہے جس میں غیر فعال اسپلٹرز کو بجلی کی ضرورت نہیں ہے ، نہ ٹھنڈک ، دیوار میں فٹنگ - ایک درسی کتاب کا سائز۔ ہواوے کے ایف ٹی ٹی او دستاویزات کا دعویٰ ہے کہ 50 - 70 ٪ بجلی کی کمی - یہ ایک مارکیٹنگ کی شخصیت ہے ، اسے مناسب طریقے سے شکی سے لے لو لیکن سمت حقیقی ہے۔ کم فعال آلات کا مطلب ہے کم بجلی اور کم گرمی کو دور کرنے کے لئے۔

گندگی آپ کا دشمن ہے ($ 500 سبق)

کچھ سیلز بروشرز پر زور نہیں دیتے ہیں: آلودگی فائبر نیٹ ورک کی ناکامیوں کی سب سے بڑی وجہ ہے۔ سامان کی ناکامی نہیں۔ کیبل کو نقصان نہیں۔ گندگی

سنگل موڈ فائبر میں 9 - مائکومیٹر کور ہے۔ آپ کی آنکھوں کے لئے ایک دھول کی خاص بات ہے جو روشنی کی منتقلی کے 10 ٪+ کو روکتی ہے۔ فنگر پرنٹ آئل کنکشن کو چھوڑنے کے لئے کافی نقصان پیدا کرتا ہے۔ سخت لنک بجٹ والے POL سسٹم میں ، نیٹ ورک وسیع مسائل میں کچھ پوائنٹس پر آلودگی۔

$ 500 جو $ 5،000 میں بدل گیا:

جنوب مشرقی ایشیا کیمپس پروجیکٹ۔ کلائنٹ نے بجٹ سے پیشہ ورانہ صفائی کی کٹس میں تقریبا $ 500 ڈالر کاٹا۔ "صرف دھول کیپس کا استعمال کریں اور محتاط رہیں۔" کارکنوں کو مناسب معائنہ کے سامان کے بغیر انسٹال کرنے کی اجازت دی۔

ہینڈ اوور کے ایک ہفتہ بعد ، تقریبا 15 15 ٪ لنکس میں پیکٹ کے نامعلوم نقصان کو ظاہر کیا گیا۔ انجینئرنگ ٹیم کو او ٹی ڈی آر کے سامان کے ساتھ لوٹنا پڑا ، کنیکٹر کو ایک ایک کرکے کھینچنا تھا ، ہر اختتام کے چہرے کا معائنہ کرنا تھا۔ تلاش کرنا: تنصیب کے دوران زیادہ تر آلودہ فیرولس کو دھول کے ذرات نے کھرچ لیا تھا۔ ناقابل واپسی نقصان

حتمی بل: ~ 100 پیچ کی ہڈیوں کی جگہ ($ 2،000 مواد) ، دو تکنیکی ماہرین ($ 3 ، 000+) کے لئے تین دن کی مشقت کے علاوہ ایک ناکام ہینڈ اوور کی ساکھ کو پہنچنے والے نقصان کو تبدیل کیا گیا۔ $ 500 کی "بچت" کی قیمت 10x ہے۔

ایک فائبر کنیکٹر اینڈ چہرہ آنکھ کے بال سے زیادہ نازک ہوتا ہے۔ 400x میگنیفیکیشن کے تحت ، ایک دھول کا ذرہ چاند پر گڑھے کی طرح لگتا ہے۔ اگر آپ صفائی کے اوزار نہیں خرید رہے ہیں تو ، مرمت کے لئے بجٹ ٹرپل۔

ملاوٹ سے پہلے معائنہ لازمی ہے۔ ایک 400x فائبر مائکروسکوپ کی قیمت چند سو ڈالر ہے اور ہزاروں خرابیوں کا سراغ لگانے سے روکتی ہے۔ ہر کنیکٹر نے تنصیب اور کسی بھی بحالی کے دوران - پلگ کرنے سے پہلے معائنہ کیا۔ صفائی پروٹوکول: خشک مسح پہلے (لنٹ - مفت) ، اگر ضرورت ہو تو 99 ٪+ آئسوپروپائل الکحل سے گیلے صاف کریں ، دوبارہ خشک کریں ، دوبارہ - معائنہ کریں۔ 30 سیکنڈ لیتا ہے۔ اسکیپنگ کو بعد میں تشخیص میں گھنٹوں لگتے ہیں۔

آگے آنے والی چیزوں کے لئے منصوبہ بندی کرنا

کیمپس فائبر 15-25 سال تک جاری رہتا ہے۔ آج آپ جو کیبل لگاتے ہیں وہ اب بھی موجود ہوں گے جب ٹیکنالوجیز جو ہم نے ایجاد نہیں کی ہے وہ معیاری بنیں۔

پول کے لئے خوشخبری: جسمانی پرت پورے روڈ میپ کی حمایت کرتی ہے۔ موجودہ GPON 2.5 GBPS بہاو . 10} g - پون (XGS -} PON) پہلے ہی دستیاب {. 25 g - pon ٹرائلز میں {{}}}}}} g - pon پر پہلے ہی دستیاب ہے۔ سب ایک ہی فائبر اور کنیکٹر - صرف OLT اور ONT آلات میں تبدیلیاں استعمال کرتے ہیں۔

آفس آپٹکس نوٹ کرتا ہے کہ جب ملٹی موڈ زیادہ تر انٹرپرائز فاصلوں کو مناسب طریقے سے سنبھالتا ہے ، تو اعداد و شمار کی شرح میں اضافے کے ساتھ ہی سنگل موڈ کے بینڈوتھ فوائد زیادہ واضح ہوجاتے ہیں۔ وہ سنگل موڈ کی طرف رجحان کو ٹرانسیور پریمیم تنگ کے طور پر تسلیم کرتے ہیں۔

A مکمل آپٹیکل کیمپسسنگل موڈ پر بنایا گیا Wi - Fi 7 بیکہول (ملٹی - گیگا بائٹ فی اے پی) ، 8K ویڈیو نگرانی ، IOT کثافت ہم کیبلنگ کو چھوئے بغیر - کی پیش گوئی نہیں کرسکتے ہیں۔ پہلی بار انفراسٹرکچر حاصل کرنے کی یہی قدر ہے۔

آپ کے آر ایف کیو میں کیا ڈالنا ہے

جب ایک کے لئے کنیکٹر سورسنگ کرتے ہوپول کیبلنگ گائیڈ- تعمیل تعیناتی ، ان کم سے کم کی وضاحت کریں:

اندراج کا نقصان: 0.25 DB سے کم یا اس کے برابر ، 0.35 DB میکس سے کم یا اس کے برابر

واپسی کا نقصان (اے پی سی): 65 ڈی بی سے زیادہ یا اس کے برابر

فیرول: زرکونیا سیرامک

ملن سائیکل: 0.2 DB تبدیلی سے کم یا اس کے برابر 500 سے زیادہ یا اس کے برابر

دستاویزات: انفرادی ٹیسٹ کے نتائج یا بیچ سرٹیفکیٹ

مشن - اہم تعیناتیوں کے لئے ، - ہاؤس مینوفیکچرنگ (ٹریڈنگ کمپنیاں نہیں جو متعدد فیکٹریوں کو سورس کرتی ہیں) میں سپلائر زیادہ مستقل معیار فراہم کرتے ہیں۔ایولوکس فائبرٹیسٹنگ دستاویزات انٹرپرائز پول پروجیکٹس کے ساتھ براہ راست مصنوعات کی فیکٹری - پیش کرتا ہے۔

اسپیئر تناسب کے قابل بجٹ: 5 - 10 ٪ پری - ختم ہونے والی اسمبلیاں ، 15 - 20 ٪ فیلڈ انسٹال کرنے والے کنیکٹرز (ختم ہونے والی ناکامیوں کے لئے اکاؤنٹس) ، 10-15 ٪ فرسٹ ایئر میکس کو سنبھالنے کے لئے پیچ کی ہڈیوں کے لئے 10-15 ٪۔

فوری حوالہ

کی طرف شفٹمکمل آپٹیکل کیمپسفن تعمیر میں تیزی آرہی ہے کیونکہ کاروباری اداروں کو آپریشنل اور توانائی کی بچت دریافت ہوتی ہے۔ چاہے آپ کسی نئی عمارت کے لئے پول کی تعیناتی کر رہے ہو یا روایتی انفراسٹرکچر کو اپ گریڈ کر رہے ہو ، کنیکٹر کے فیصلے جو آپ تنصیب کے دوران کرتے ہیں وہ اگلی دہائی یا دو کے لئے قابل اعتبار کا تعین کرتے ہیں۔ پہلی بار انہیں حاصل کریں۔

حوالہ جات:

1. TIA فائبر آپٹک ٹریننگ کونسل (tiafotc.org) - غیر فعال آپٹیکل لانس

2. ofs آپٹکس (ofsoptics.com) - سنگل موڈ بمقابلہ ملٹی موڈ فائبر سلیکشن

3. ہواوے انٹرپرائز (E.Huawei.com) - ftto حل دستاویزات

4. fs.com کمیونٹی {{2} P PON ایپلی کیشنز میں واپسی کے تبادلہ خیال
