آپٹیکل فائبر پیچ پینل یا ODF کا انتخاب کیسے کریں؟

آپٹیکل فائبر پیچ پینل - کا انتخاب کرنا جسے اکثر ODF یا آپٹیکل ڈسٹری بیوشن فریم - کہا جاتا ہے شاذ و نادر ہی صرف ایک کوٹیشن کی لائن سے فائبر کی گنتی کو ملانے کا معاملہ ہوتا ہے۔ ایک حقیقی ٹیلی کام روم، FTTH ایکسیس نیٹ ورک، انٹرپرائز LAN یا ڈیٹا سینٹر میں، پینل کو آنے والی کیبل کو بھی ٹھیک کرنا ہوتا ہے، اسپلائسز کی حفاظت کرنی ہوتی ہے، اڈاپٹر کو روکنا ہوتا ہے، روٹ پیچ کورڈز رکھنا ہوتا ہے، واضح لیبل رکھنا ہوتا ہے اور بڑھنے کے لیے جگہ چھوڑنی ہوتی ہے۔ ان تفصیلات کو غلط سمجھیں اور ایک سستا نظر آنے والا پینل انسٹالیشن کے دوران خاموشی سے آپ کا وقت خرچ کرتا ہے، اور آئندہ ہر اپ گریڈ پر۔

یہ گائیڈ FTTH، ٹیلی کام اور ڈیٹا سینٹر پروجیکٹس کے لیے فائبر آپٹک غیر فعال اجزاء کے انتخاب اور فراہمی کے تناظر میں لکھا گیا ہے۔ یہ ان فیصلوں سے گزرتا ہے جو دراصل سائٹ پر اہمیت رکھتے ہیں - صلاحیت، ماؤنٹنگ، اڈاپٹر، سپلائینگ اور کیبل مینجمنٹ - اور سلیکشن میٹرکس، ایک RFQ چیک لسٹ اور ایک معائنہ چیک لسٹ پر ختم ہوتا ہے جسے آپ اپنی اگلی خریداری پر دوبارہ استعمال کر سکتے ہیں۔

آپٹیکل فائبر پیچ پینل / او ڈی ایف کیا ہے؟

آپٹیکل فائبر پیچ پینل ایک فائبر مینجمنٹ یونٹ ہے جو آپٹیکل فائبر کو ختم کرنے، منظم کرنے، الگ کرنے، جوڑنے اور ان کی حفاظت کے لیے استعمال ہوتا ہے۔ آپ اسے ٹیلی کام رومز، ڈیٹا سینٹرز، FTTH رسائی نیٹ ورکس، انٹرپرائز نیٹ ورکس اور کمیونیکیشن کیبنٹ میں پائیں گے۔

دن میں-سے-دن کی پروجیکٹ کی زبان میں، "فائبر آپٹک پیچ پینل،" "آپٹیکل فائبر پیچ پینل،" "ODF" اور "آپٹیکل ڈسٹری بیوشن فریم" اکثر ایک دوسرے کے بدلے استعمال ہوتے ہیں۔ مکینیکل ڈیزائن مختلف ہوتا ہے، لیکن کام ایک ہی ہے: فائبر کنکشن کو منظم کرنے، جانچنے، برقرار رکھنے اور پھیلانے میں آسان بنانا۔ اگر آپ چاہتے ہیں کہ اصطلاحات کہاں سے مختلف ہوتی ہیں، تو ایک کا یہ موازنہODF بمقابلہ پیچ پینلفائبر آپٹک سسٹم میں شروع کرنے کے لیے ایک اچھی جگہ ہے۔

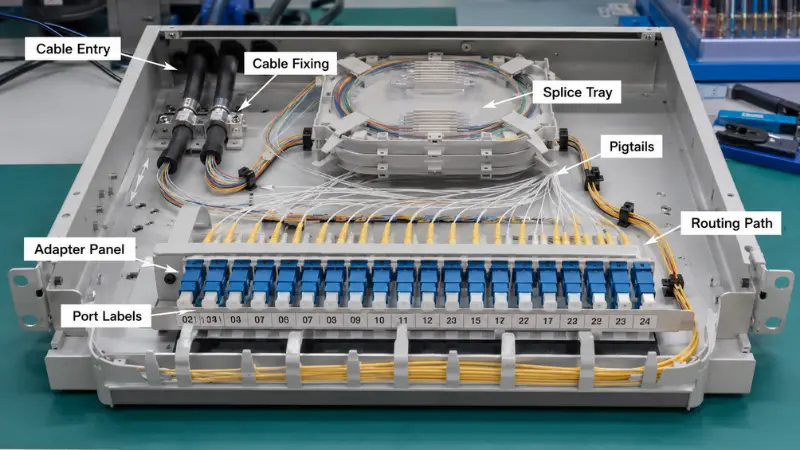

ایک عام فائبر پیچ پینل کئی عناصر کو یکجا کرتا ہے:

• -اڈاپٹر پینلز جو SC، LC، FC یا MPO کپلر رکھتے ہیں
• -اسپلائس ٹرے جو فیوژن کے ٹکڑوں کی حفاظت کرتی ہیں اور اضافی فائبر کو ذخیرہ کرتی ہیں۔
• -فائبر پگٹیلز آنے والی کیبل میں مل جاتی ہیں۔
• -تناؤ سے نجات کے لیے کیبل فکسنگ پوائنٹس اور انٹری پورٹ
• -اندرونی روٹنگ کے راستے جو موڑ کے رداس کو برقرار رکھتے ہیں۔
• -سامنے پر ایک پیچ کی ہڈی کے انتظام کا علاقہ
• -پورٹ لیبل یا شناخت

•

صحیح فائبر پیچ پینل کا انتخاب کیوں ضروری ہے؟

پیچ پینل عام طور پر نیٹ ورک کے کل بجٹ کا ایک چھوٹا ٹکڑا ہوتا ہے، پھر بھی اس کا تنصیب کے معیار اور بعد میں دیکھ بھال کے سالوں پر بڑا اثر پڑتا ہے۔ ایک پینل جو سائٹ کے مطابق ہوتا ہے انسٹالرز کو ریشوں کو صاف ستھرا راستہ دینے، اسپلائس پوائنٹس کی حفاظت، موڑنے والے تناؤ کو کنٹرول کرنے اور کسی بھی بندرگاہ کو تیزی سے تلاش کرنے دیتا ہے۔ ایک ناقص انتخاب سے ہجوم روٹنگ، عجیب دیکھ بھال، پھنسے ہوئے گنجائش اور گندا پیچ فیلڈ پیدا ہوتا ہے۔

اس سے پہلے کہ آپ کسی ماڈل کا عہد کریں، اسے تین دو ٹوک سوالات کے جوابات دینے چاہئیں: کیا اس میں فائبر کی گنتی آپ کو ابھی درکار ہے، کیا کوئی ٹیکنیشن اسے بغیر کسی لڑائی کے انسٹال اور برقرار رکھ سکتا ہے، اور کیا یہ نیٹ ورک کے ساتھ بڑھ سکتا ہے بجائے اس کے کہ اسے ختم کر دیا جائے؟ اگر کوئی جواب نفی میں ہے تو اسٹیکر کی کم قیمت شاذ و نادر ہی اسے پورا کرتی ہے۔

آپٹیکل فائبر پیچ پینل کا انتخاب کرتے وقت غور کرنے کے کلیدی عوامل

فائبر کاؤنٹ اور پورٹ کی صلاحیت

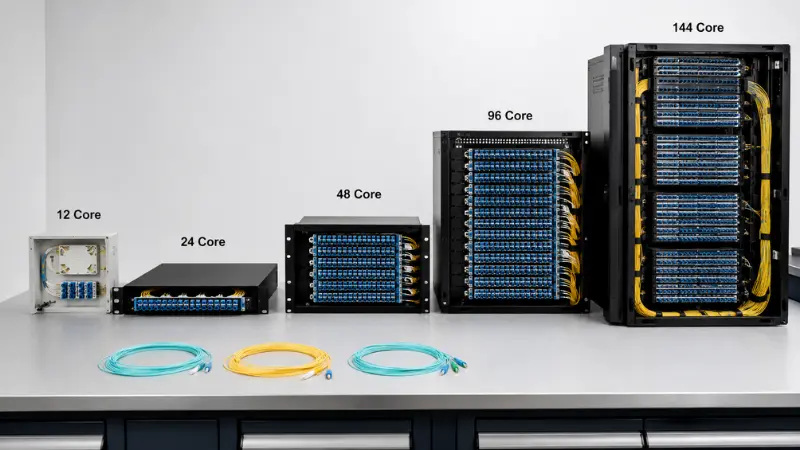

فائبر کا شمار وہ پہلا نمبر ہے جسے زیادہ تر خریدار چیک کرتے ہیں۔ عام ODF کنفیگریشنز 12، 24، 48، 72، 96 اور 144 کور پر چلتی ہیں۔ ایک چھوٹا FTTH ڈسٹری بیوشن پوائنٹ 12- یا 24 کور وال ماؤنٹ باکس کے ساتھ ٹھیک ہو سکتا ہے۔ ٹیلی کام روم یا انٹرپرائز کور اکثر 24- یا 48 کور ریک پینلز پر اترتا ہے۔ اور ہائی ڈینسٹی ڈیٹا سینٹر یا بیک بون پوائنٹس 96 یا 144 کور کی طرف دھکیلتے ہیں۔

غلطی یہ ہے کہ پینل کو آج کے فائبر شمار کے عین مطابق سائز کرنا ہے۔ انگوٹھے کا ایک قابل عمل اصول ہے۔موجودہ ریشے + اضافی صلاحیت + ریک کی جگہ: وہ فائبر لیں جنہیں آپ ابھی ختم کر رہے ہیں، ان لنکس کے لیے ہیڈ روم شامل کریں جن کا آپ معقول طور پر اندازہ لگا سکتے ہیں، پھر چیک کریں کہ آپ کی ریک کی اونچائی اصل میں کیا اجازت دیتی ہے۔ اگر کوئی پروجیکٹ 24 ریشوں کو روشن کرتا ہے لیکن سائٹ کے دوگنا ہونے کا امکان ہے تو، 48 کور پینل کی لاگت عام طور پر بعد میں یونٹ کو تبدیل کرنے کی محنت سے کہیں کم ہوتی ہے۔

نقطہ آغاز کے طور پر:

• چھوٹا رسائی پوائنٹ - 12 سے 24 کور تک
• معیاری ٹیلی کام روم - 24 سے 48 کور
• بڑا ڈسٹری بیوشن پوائنٹ - 72 سے 96 کور تک
• ہائی-کثافت بیک بون یا ڈیٹا سینٹر - 96 کور اور اوپر

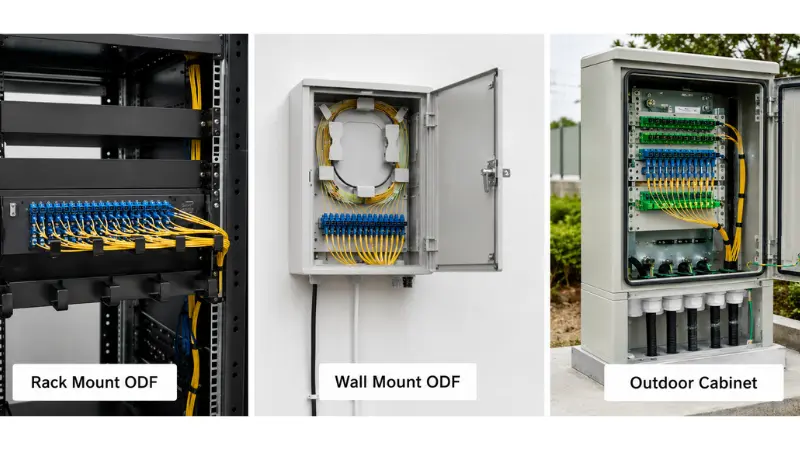

ریک ماؤنٹ، وال ماؤنٹ یا آؤٹ ڈور انسٹالیشن

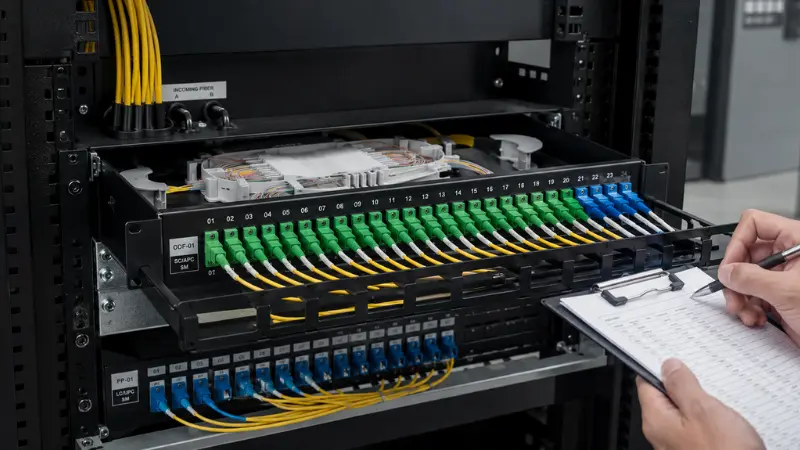

تنصیب کا ماحول، کسی بھی چیز سے زیادہ، پینل کی شکل کا تعین کرتا ہے۔ 19-انچ کا ریک ماؤنٹ فائبر پیچ پینل سوئچز، OLTs اور ٹرانسمیشن گیئر کے ساتھ معیاری ریک میں صاف طور پر گرتا ہے، یہی وجہ ہے کہ یہ ٹیلی کام رومز اور ڈیٹا سینٹرز پر حاوی ہے۔ وال ماؤنٹ ODF ایسی سائٹوں کے لیے موزوں ہے جس میں کوئی ریک نہیں ہے - FTTH رسائی پوائنٹس، چھوٹے بلڈنگ نیٹ ورکس، کوریڈور ڈسٹری بیوشن پوائنٹس اور برانچ آفس۔ آؤٹ ڈور فائبر ڈسٹری بیوشن کیبنٹ اسٹریٹ کیبینٹ اور نیم آؤٹ ڈور پوزیشنز کے لیے ہے، جہاں سیلنگ، مکینیکل طاقت اور کیبل کے اندراج کا اس سے کہیں زیادہ فرق پڑتا ہے کہ باکس کتنا کمپیکٹ یا صاف نظر آتا ہے۔

منتخب کرنے سے پہلے مقام کو پن کر لیں: 19-انچ کے ریک کے اندر، دیوار پر، ٹیلی کام کیبنٹ کے اندر، بیرونی رسائی کے مقام میں، یا اعلی-کثافت والے ڈیٹا سینٹر کی قطار میں۔ اگر پینل باہر جاتا ہے تو داخلے کی حفاظت کو ایک اچھی-کی بجائے ایک سخت ضرورت کے طور پر سمجھیں-ایک بیان کردہ IP درجہ بندی، UV مزاحم رہائش اور مناسب مہر بند غدود کی تلاش کریں، اور راستے کے خلاف اس کی تصدیق کریں۔آپ کی انڈور اور آؤٹ ڈور کیبل انسٹال ہے۔.

1U، 2U یا اس سے زیادہ: ریک کی اونچائی کا انتخاب

ریک پینلز کے لیے، اونچائی اس کا اپنا فیصلہ ہے نہ کہ صرف فائبر کی گنتی کا کام۔ ایک 1U فائبر آپٹک پیچ پینل سب سے زیادہ ریک کی جگہ بچاتا ہے اور ڈیٹا سینٹر کی قطاروں کے لیے پہلے سے طے شدہ ہے، لیکن وہی 1U جو آرام سے 24 LC ڈوپلیکس پورٹس رکھتا ہے، ایک بار جب آپ فرنٹ پر اسپلائس ٹرے اور روٹ پیچ کورڈ شامل کرنے کی کوشش کرتے ہیں تو تنگ محسوس کر سکتے ہیں۔ 2U تک قدم بڑھانا آپ کو کام کرنے کا کمرہ خریدتا ہے: گہری ٹرے، سلیک فائبر کی آسان کوائلنگ اور ایک فرنٹ پیچ فیلڈ جو حرکتوں، اضافے اور تبدیلیوں کے دوران آپ سے نہیں لڑتا۔

فیصلہ کرنے کا ایک آسان طریقہ: 1U کا انتخاب کریں جب کثافت ترجیح ہو اور پینل زیادہ تر پہلے سے-پیچنگ ختم کر رہا ہو؛ 2U یا اس سے زیادہ کا انتخاب کریں جب ایک ہی پینل میں فیلڈ سپلیسنگ، بڑے پگ ٹیل بنڈلز یا بار بار دوبارہ ترتیب بھی ہونی چاہیے۔ صرف بندرگاہوں کی گنتی کرنا، اور اڈیپٹرز کے پیچھے اور سامنے ان بندرگاہوں کو درکار جگہ کو نظر انداز کرنا، سب سے عام سائز کی غلطیوں میں سے ایک ہے۔

فکسڈ ٹائپ بمقابلہ سلائیڈنگ ٹائپ

ریک پینل فکسڈ اور سلائیڈنگ ڈیزائن میں آتے ہیں۔ ایک فکسڈ ریک ماؤنٹ پینل آسان، زیادہ سخت اور عام طور پر سستا ہوتا ہے - ایک سمجھدار انتخاب جہاں ریشے ایک بار سیٹ ہوتے ہیں اور شاذ و نادر ہی دوبارہ چھوتے ہیں۔ ایک سلائیڈنگ پینل ریلوں پر آگے بڑھتا ہے تاکہ ایک ٹیکنیشن کسی بھی چیز کو کھولے بغیر اسپلائس ٹرے، اڈاپٹر اور اندرونی روٹنگ تک پہنچ سکے۔

تجارت-حقیقی رقم بمقابلہ حقیقی وقت ہے۔ ایسی سائٹوں میں جہاں بندرگاہوں کو اکثر دوبارہ ترتیب دیا جاتا ہے، ایک سلائیڈنگ ٹرے آپ کو ریک سے پورے پینل کو ہٹائے بغیر کنکشنز پر کام کرنے دیتی ہے، جو ایک مصروف فریم پر آدھے-گھنٹے کے کام کو چند منٹوں میں بدل سکتی ہے۔ کم-ٹچ لنک کے لیے جو برسوں تک اچھوت رہے گا، فکسڈ پینل بہتر قدر ہے۔ جب دیکھ بھال، جانچ یا اپ گریڈ اکثر ہوتے ہیں تو سلائیڈنگ کا انتخاب کریں۔ جب وہ نہیں ہیں تو فکسڈ کا انتخاب کریں۔

اڈاپٹر کی قسم: ایس سی، ایل سی، ایف سی یا ایم پی او

اڈاپٹر کو آپ کے نیٹ ورک میں پہلے سے موجود کنیکٹرز سے مماثل ہونا ہے، لہذا یہ ایک ایسا فیصلہ ہے جس کی تصدیق آپ اندازہ لگانے کے بجائے کیبل، پگٹیلز اور آلات کی بندرگاہوں کے خلاف کرتے ہیں۔

SC اڈاپٹر FTTH، FTTx اور ٹیلی کام تک رسائی کے کام کا مرکز بنے ہوئے ہیں۔ PON اور FTTH میں، SC/APC معمول کا انتخاب ہے کیونکہ زاویہ 8-ڈگری کا آخری چہرہ آوارہ روشنی کو کور کی بجائے کلیڈنگ میں واپس منعکس کرتا ہے، واپسی کے نقصان کو کم رکھتا ہے - بالکل وہی جو غیر فعال آپٹیکل اسپلٹرز کی ضرورت ہے۔ SC/UPC دوسرے معیاری لنکس میں ظاہر ہوتا ہے جہاں اس زاویہ کی ضرورت نہیں ہے۔ پولش قابل تبادلہ نہیں ہے: اے پی سی صرف اے پی سی کے ساتھ جوڑتا ہے، اور یو پی سی کے خلاف اے پی سی فیرول کو مجبور کرنا دونوں کو نقصان پہنچاتا ہے۔ اگر پولش سوال آپ کے لیے نیا ہے، تو یہ وضاحت کنندہپی سی، یو پی سی اور اے پی سی کے درمیان فرقیہ واضح طور پر مقرر کرتا ہے. واپسی کے نقصان اور اندراج کے نقصان کو خود کے تحت درجہ بندی کیا جاتا ہے۔IEC فائبر آپٹک انٹرکنیکٹ معیارات، جس کا حوالہ آپ کے فراہم کنندہ کی ڈیٹا شیٹ کو واپس تلاش کرنا چاہئے۔

LC اڈاپٹر ڈیٹا سینٹرز اور اعلی-کثافت والے آلات پر حاوی ہیں کیونکہ LC کنیکٹر SC کے تقریباً نصف حصے پر ہے۔ یہ سائز کا فرق پورا نقطہ ہے: ایک LC ڈوپلیکس پینل ایک ہی 1U میں SC پینل کے مقابلے میں کہیں زیادہ پورٹس کو فٹ کرتا ہے، جو اس وقت اہمیت رکھتا ہے جب ہر ریک یونٹ کا مقابلہ کیا جاتا ہے۔ زیادہ تر سوئچ اور ٹرانسیور پورٹس - SFP, SFP+, QSFP بریک آؤٹ - LC میں ختم ہوتے ہیں، لہذا پینل عام طور پر آلات کی پیروی کرتا ہے۔

FC اڈاپٹر، اپنے تھریڈڈ کپلنگ کے ساتھ، اب بھی کچھ ٹیلی کام، ٹیسٹ اور پیمائش یا لیگیسی پوزیشنز پر ظاہر ہوتے ہیں جہاں کنکشن پر ایک سکرو-وائبریشن کے خلاف مزاحمت کرتا ہے۔ MPO/MTP اڈاپٹر پینل دوبارہ ایک مختلف زمرہ ہیں: وہ ایک ہی فیرول میں 8، 12 یا 24 فائبر لے جاتے ہیں اور ڈیٹا سینٹر میں اعلی-کثافت اور پری-کیبلنگ کو عملی، فیڈنگ ٹرنک-اور-کیسٹ سسٹم بنانے کے لیے موجود ہوتے ہیں۔ اگر آپ گھنے تعمیر کے لیے کثافت کے اختیارات کا وزن کر رہے ہیں، تو یہ عملی گائیڈLC کا MTP/MPO کے ساتھ موازنہ کرناسب سے پہلے پڑھنے کے قابل ہے.

آرڈر کرنے سے پہلے، کچھ چیزیں طے کریں: کنیکٹر کی قسم (SC، LC، FC، ST، MPO/MTP)؛ پولش (UPC یا APC)؛ سمپلیکس، ڈوپلیکس یا کواڈ اڈاپٹر؛سنگل-موڈ یا ملٹی موڈ(یہ کسی لنک پر ملانے کے قابل نہیں ہیں)؛ اور آیا پینل کے جہاز اڈاپٹر اور pigtails کے ساتھ لدے ہوئے ہیں یا ننگے ہیں۔ فوری فیصلہ کا شارٹ کٹ:

• منتخب کریں۔SC/APCPON، FTTH اور سب سے زیادہ رسائی کی تقسیم کے لیے۔
• منتخب کریں۔ایل سی، عام طور پر ڈوپلیکس، جب پورٹ کی کثافت یا سوئچ-سائیڈ ٹرمینیشن ڈیزائن کو آگے بڑھاتا ہے۔
• منتخب کریں۔ایف سیصرف اس جگہ جہاں تھریڈڈ، وائبریشن- مزاحم انٹرفیس متعین کیا گیا ہو۔
• منتخب کریں۔ایم پی او/ایم ٹی پیریڑھ کی ہڈی کے تنوں اور پہلے سے-ختم شدہ ہائی-کیبلنگ کے لیے۔

لوڈ شدہ بمقابلہ ان لوڈ شدہ پیچ پینل

ایک سوال جو خریداروں کو چوکس کر دیتا ہے وہ یہ ہے کہ آیا پینل آتا ہے۔بھری ہوئییااتارا. ایک بھری ہوئی فائبر پیچ پینل اڈاپٹر کے ساتھ آتا ہے اور اکثر، pigtails پہلے سے انسٹال ہوتا ہے، اس لیے فیلڈ ٹیم کو صرف الگ اور پیچ کرنا ہوتا ہے۔ ایک ان لوڈ شدہ فائبر پیچ پینل ایک خالی چیسس ہے: آپ اڈاپٹر پلیٹیں اور پگٹیلز خود شامل کرتے ہیں، جو کنیکٹر کی اقسام کو ملانے یا کنفیگریشن کو تبدیل کرنے میں لچک دیتا ہے لیکن سائٹ پر اسمبلی کا وقت شامل کرتا ہے۔

جب کنیکٹر کی قسم فکس ہو جائے تو ایک بھری ہوئی پینل کا انتخاب کریں، حجم دہرایا جا سکتا ہے اور آپ فیلڈ میں محنت کو کم سے کم کرنا چاہتے ہیں۔ جب پروجیکٹ میں اب بھی کھلے متغیرات - سائٹس پر مختلف پولش اقسام، کنیکٹر کے معیارات کے درمیان منتقلی، یا ایک چیسس کو اسٹاک کرنے اور ضرورت کے مطابق اسے آباد کرنے کی خواہش ہو تو ان لوڈڈ کا انتخاب کریں۔ اگر آپ اب بھی یہ فیصلہ کر رہے ہیں کہ ان ریشوں کو پہلی جگہ پر کیسے ختم کیا جاتا ہے، اس کا موازنہفیوژن splicing کے خلاف تیز کنیکٹرایک مفید ساتھی ہے. کسی بھی طرح سے، سپلائر کی حالت کو اقتباس پر واضح طور پر لوڈ یا ان لوڈ کریں، کیونکہ "پیچ پینل" ہی آپ کو یہ نہیں بتاتا کہ باکس میں کیا ہے۔

Splicing کی ضرورت اور Splice ٹرے ڈیزائن

کچھ پینل صرف پہلے سے-ختم شدہ کیبلز کو پیچ کرتے ہیں۔ دوسروں کو آنے والے فائبر کو الگ کرنا پڑتا ہے۔ اگر آپٹیکل کیبل کو سائٹ پر پگٹیلز کے ساتھ ملانا ضروری ہے، تو پینل کو تنگ موڑ کے بغیر فائبر کو کوائل کرنے کے لیے کافی الگ الگ ٹرے، اسپلائس آستین اور اسٹوریج کی ضرورت ہے۔ ایک ڈھیلی ٹیوب آؤٹ ڈور کیبل، مثال کے طور پر، لمبی بفر ٹیوبیں لاتی ہے جنہیں بیٹھنے کے لیے کہیں کی ضرورت ہوتی ہے، اس لیے ایک ٹرے جو صاف انڈور کیبل کے لیے ٹھیک ہو میدان میں چھا سکتی ہے۔

ٹرے کی صلاحیت وہ تفصیل ہے جسے لوگ چھوڑ دیتے ہیں۔ ایک ہی ٹرے میں عام طور پر ایک مقررہ تعداد میں ٹکڑے اور حفاظتی آستین ہوتے ہیں۔ اس سے تجاوز کرتے ہیں اور تکنیکی ماہرین ریشوں کو اسٹیک کرنا شروع کردیتے ہیں، جو بعد میں دیکھ بھال کو دکھی بنا دیتا ہے اور ان حصوں کو خطرہ لاحق ہوتا ہے جن کی آپ حفاظت کرنے کی کوشش کر رہے ہیں۔ تصدیق کریں کہ کتنے ریشوں کو کاٹ دیا جائے گا، کہ ان کے لیے کافی ٹرے ہیں جن میں تھوڑا سا فاضل ہے، چاہےpigtailsشامل ہیں یا الگ سے آرڈر کیے گئے ہیں، اور یہ کہ پینل بھر جانے کے بعد بھی ٹرے تک پہنچا جا سکتا ہے۔ اگر آپ خود شمولیت پر پس منظر چاہتے ہیں، تو یہ جائزہ وضاحت کرتا ہے۔فیوژن splicing کا مقصد.

پہلے سے-ختم شدہ کیبلنگ کے لیے، اسپلائس ٹرے غیر ضروری ہو سکتی ہیں، اور اس کی بجائے فوکس اڈاپٹر پلیٹس، کیبل فکسنگ اور فرنٹ-سائیڈ پیچ کورڈ روٹنگ پر منتقل ہو جاتا ہے۔

کیبل انٹری، روٹنگ اور بینڈ ریڈیئس

کافی بندرگاہیں اچھی فائبر مینجمنٹ جیسی نہیں ہیں۔ پینل کو کیبلز اور پیچ کی ہڈیوں کو بھی داخل ہونے، راستے میں جانے اور بغیر لڑائی کے جانے دینا ہے۔ پہلے سائٹ کے خلاف داخلے کی سمت چیک کریں - کچھ پینل پیچھے سے کیبل لیتے ہیں، باقی سائیڈ یا اوپر سے، اور بیرونی الماریوں کو سیل شدہ غدود کی ضرورت ہوتی ہے۔ ریک پینلز کو آپ کو ایک فکسنگ پوائنٹ اور تناؤ سے نجات دینی چاہیے تاکہ آنے والی کیبل کا وزن کبھی بھی ٹکڑوں کو نہ کھینچے۔

اندر، ریشوں کو صاف راستے کی ضرورت ہوتی ہے، اور پیچ کی ڈوریوں کو اڈاپٹر یا ٹرے تک رسائی کو مسدود نہیں کرنا چاہیے۔ روٹنگ کو موڑ کے رداس کا بھی احترام کرنا پڑتا ہے: ریشے کو اس کی درجہ بندی کی کم از کم سے زیادہ سخت موڑنے سے اندراج کے نقصان میں اضافہ ہوتا ہے اور، وقت کے ساتھ، شیشے کو کریک کر سکتا ہے۔ کہیں پڑھے ہوئے نمبر پر بھروسہ کرنے کے بجائے، کیبل اور کنیکٹر بنانے والے کے بیان کردہ کم از کم موڑ کے رداس - موڑ-میں بیان کردہ غیر حساس ریشوں کی پیروی کریں۔ITU-T G.657سفارش سخت روٹنگ کو برداشت کرتی ہے، لیکن اسپیک شیٹ، اندازہ نہیں، اتھارٹی ہے. ایک پینل جو اس کو اچھی طرح سے سنبھالتا ہے آپ کو فکسنگ پوائنٹس، ہموار اندرونی روٹنگ، سست اسٹوریج، آنے والی کیبل کے درمیان صاف علیحدگی اورپیچ کی ڈوری، اور دیکھ بھال کے لیے درحقیقت آپ کے ہاتھ حاصل کرنے کے لیے کمرہ۔

لیبلنگ اور مستقبل کی توسیع

لیبلنگ کو پروکیورمنٹ کے وقت نظر انداز کر دیا جاتا ہے اور پھر اس وقت اہم ہو جاتا ہے جب پہلی بار کسی کو دباؤ میں سرکٹ کا پتہ لگانا پڑتا ہے۔ کلیئر پورٹ شناخت وہی ہے جو ٹیکنیشن کو لنک کی جانچ کرنے، غلطی کو الگ کرنے اور غلط پیچ کی ہڈی - کو کھینچنے سے بچنے دیتا ہے اور ایک بڑے فریم پر، ناقص لیبلنگ خاموشی سے ہر مینٹیننس کال میں وقت کا اضافہ کرتی ہے اور لائیو سروس کو منقطع کرنے کا حقیقی خطرہ پیدا کرتی ہے۔

توسیع دوسرا نصف ہے۔ اگر ہر بندرگاہ کو پہلے دن استعمال کیا جاتا ہے، تو سروس کے لیے اگلی درخواست کا مطلب ہے ایک اور پینل، زیادہ ریک کی جگہ اور زیادہ کیبلنگ۔ فالتو اڈاپٹر پوزیشنوں کو چھوڑنا، یا ماڈیولر اڈاپٹر پلیٹوں کے ساتھ پینل کا انتخاب کرنا، دوبارہ شروع کرنے کے بجائے اپ گریڈ کے دوران صلاحیت کو شامل کرنا یا کنیکٹر کی اقسام کو تبدیل کرنا بہت آسان بنا دیتا ہے۔

آپٹیکل فائبر پیچ پینل کی اقسام کا موازنہ

فوری انتخاب گائیڈ: آپ کو کون سا ODF منتخب کرنا چاہئے؟

مندرجہ بالا عوامل آپس میں بات چیت کرتے ہیں، لہذا یہاں ایک کنسڈ ویو ہے جو عام پروجیکٹ کے منظرناموں کو سمجھدار ڈیفالٹ پر نقشہ بناتا ہے۔ اسے ایک نقطہ آغاز کے طور پر سمجھیں اور اپنے ریک کی جگہ اور آلات کے انٹرفیس کے لیے ایڈجسٹ کریں۔

عملی انتخاب کی مثالیں۔

مثال 1: چھوٹا FTTH ڈسٹری بیوشن پوائنٹ

PON سے سبسکرائبرز کے ایک جھرمٹ کو کھانا کھلانے والے کربسائیڈ یا تہہ خانے کی تقسیم کے مقام کی تصویر بنائیں۔ ڈراپ اور ڈسٹری بیوشن کیبلز آتے ہیں، ریشوں کو pigtails میں تقسیم کیا جاتا ہے، اور سبسکرائبر لائنیں باہر ہوجاتی ہیں۔ یہاں 12 یا 24 کور کا وال ماؤنٹ ODF عام طور پر کافی ہوتا ہے، جو SC/APC اڈاپٹر سے لیس ہوتا ہے تاکہ سپلٹر فیڈ کے لیے واپسی کے نقصان کو کم رکھا جا سکے۔ کاٹنے والی رکاوٹیں جسمانی ہیں: دیوار کی محدود جگہ، ایک ڈراپ کیبل جس میں مناسب تناؤ سے نجات کی ضرورت ہے، اور لیبلنگ کافی واضح ہے کہ اگلا ٹیکنیشن ہر فائبر کا پتہ لگائے بغیر صحیح سبسکرائبر تلاش کر سکتا ہے۔ تصدیق کریں کہ باکس میں گنتی کے لیے الگ الگ سائز کی ٹرے ہے، اور وہPLC سپلٹراس کو کھانا کھلانا فائبر بجٹ میں شامل ہے۔ PON کی تعمیر پر وسیع حصوں کی فہرست کے لیے، یہFTTH غیر فعال اجزاء کی خریداری گائیڈایک مددگار حوالہ ہے.

مثال 2: ڈیٹا سینٹر 1U ریک کی تنصیب

ڈیٹا سینٹر کی قطار میں، ریک کی جگہ کم ہوتی ہے اور پورٹ کثافت کے اصول۔ پینل تقریباً ہمیشہ 19 انچ، 1U جہاں ممکن ہو، آباد ہوتا ہے۔ایل سی ڈوپلیکس اڈاپٹریا ٹرنک-اور-کیسٹ کیبلنگ کے لیے MPO/MTP۔ زیادہ تر لنکس پہلے سے-ختم کر دیے جاتے ہیں، اس لیے الگ کرنا نایاب ہوتا ہے اور زور صاف فرنٹ پیچ فیلڈ، درست لیبلنگ اور ایک ماڈیولر لے آؤٹ پر منتقل ہوتا ہے جو آپ کو بعد میں کیسٹیں شامل کرنے دیتا ہے۔ ایک سلائیڈنگ 1U پینل یہاں اپنی جگہ کماتا ہے: جب ایک ٹیکنیشن کو ایک لائیو قطار کو دوبارہ-پیچ کرنا ہوتا ہے، پینل کو آگے کی طرف کھینچتے ہوئے اڈاپٹر کے پیچھے نابینا کام کر رہے ہوتے ہیں۔ اکیلے پورٹ کی گنتی کے حساب سے سائز نہ بنائیں - چیک کریں کہ پوری طرح سے بھرے ہوئے پینل کے سامنے پیچ ڈوریوں کو تیار کرنے کے لئے کافی گنجائش موجود ہے۔

مثال 3: الگ کرنے کی ضرورت کے ساتھ ٹیلی کام روم

جب آؤٹ ڈور آپٹیکل کیبل ٹیلی کام کے کمرے میں اترتی ہے اور اسے پگٹیلز میں جوڑنا پڑتا ہے، تو اسپلائس ٹرے کے ساتھ ریک ماؤنٹ ODF صحیح ٹول ہے۔ کیبل کو داخلے کے وقت فکسنگ اور سٹرین ریلیف کی ضرورت ہوتی ہے، کسی بھی دھاتی طاقت والے رکن کے لیے گراؤنڈنگ کی ضرورت ہوتی ہے اگر کیبل کا ڈیزائن اس کا مطالبہ کرتا ہے، اسپلائس پروٹیکشن، اور تنگ موڑ کے بغیر کوائل سلیک کرنے کے لیے کافی اسٹوریج۔ یہاں کی صلاحیت عام طور پر 24، 48 کور یا اس سے زیادہ ہوتی ہے، ٹرانسمیشن یا OLT انٹرفیس سے ملنے کے لیے SC یا LC اڈاپٹر کا انتخاب کیا جاتا ہے، اور ریک لے آؤٹ کے مطابق پیچھے یا سائیڈ انٹری ہوتی ہے۔ اگر گنتی یا دیکھ بھال کی فریکوئنسی زیادہ ہے تو، 1U سے 2U تک جانے سے کام کرنے والے کمرے میں خود ہی ادائیگی ہوتی ہے۔ ایک بھری ہوئی پینل - اڈاپٹر اور پگٹیل پہلے سے- نصب24 کور باکس جس میں اسپلائس ٹرے ہے۔طرز تعمیر - فیلڈ ورک کو مختصر کرتا ہے۔ ایک ان لوڈ شدہ چیسس لچک کے لیے تجارت کرتا ہے۔

سے بچنے کے لئے عام غلطیاں

صرف فائبر کی گنتی سے انتخاب کرنا

ایک 48 کور پینل خود بخود 24 کور والے سے بہتر نہیں ہوتا ہے۔ اگر اندرونی روٹنگ تنگ ہے یا ٹرے تک پہنچنا مشکل ہے، تو بڑی تعداد آپ کو زیادہ مشکل انسٹال خریدتی ہے۔ ریک کی اونچائی، اڈاپٹر کی قسم، ٹرے کی جگہ اور روٹنگ کے ساتھ صلاحیت کا وزن کریں۔

دیکھ بھال کی رسائی کو نظر انداز کرنا

کچھ پینل کمپیکٹ نظر آتے ہیں اور ایک بار ریک ہونے کے بعد سروس کے لیے دکھی ہو جاتے ہیں۔ اگر سامنے کی کلیئرنس تنگ ہے تو، ایک مقررہ پینل مستقبل کی ہر تبدیلی کو مشکل بنا دیتا ہے۔ جہاں لنکس کو اکثر دوبارہ ترتیب دیا جاتا ہے، وہاں سلائیڈنگ کی قسم عام طور پر اپنی لاگت سے زیادہ بچت کرتی ہے۔

منصوبہ بندی کے بغیر کنیکٹر کی اقسام کو ملانا

SC، LC، FC اور MPO قابل تبادلہ نہیں ہیں، اور نہ ہی APC اور UPC پالش ہیں۔ آرڈر کرنے سے پہلے کیبل، پگٹیل، ٹرانسیور، OLT، سوئچ یا ٹرانسمیشن گیئر کے ذریعے استعمال کیے جانے والے کنیکٹر اور پالش کی تصدیق کریں، یا آپ ایک ایسے پینل کے مالک ہوں گے جو نیٹ ورک کے ساتھ میٹ نہیں کر سکتا۔

مستقبل کی توسیع کو بھولنا

پہلے دن ایک مکمل طور پر قبضہ شدہ پینل ایک مسئلہ ہے جس سے گریز نہیں کیا جاتا ہے۔ جب نیٹ ورک کے بڑھنے کا امکان ہو تو اسپیئر پورٹس کو ریزرو کریں یا ماڈیولر ڈیزائن منتخب کریں۔

کیبل کے اندراج کی سمت کو نظر انداز کر رہا ہے۔

اگر اندراج سائٹ - پیچھے، سائیڈ، اوپر یا نیچے - سے مماثل نہیں ہے تو انسٹال گڑبڑ ہو جاتا ہے اور تناؤ سے نجات شاذ و نادر ہی وہیں ختم ہوتی ہے جہاں آپ کی ضرورت ہو۔ سامنے والے ریک یا دیوار کے لے آؤٹ کے خلاف سمت کی تصدیق کریں۔

اقتباس کی درخواست کرنے سے پہلے اپنے سپلائر کو کیا بتائیں

ایک درست اقتباس چند تفصیلات پر منحصر ہے۔ انہیں بھیجیں اور ایک سپلائر سب سے سستے معیاری ماڈل کو ڈیفالٹ کرنے کے بجائے صحیح پینل کی سفارش کر سکتا ہے:

• درخواست - FTTH، ڈیٹا سینٹر، ٹیلی کام روم، انٹرپرائز LAN یا آؤٹ ڈور کیبنٹ
• تنصیب کی قسم - ریک ماؤنٹ، وال ماؤنٹ یا آؤٹ ڈور
• ریک کا سائز - 19-انچ، اور 1U، 2U یا حسب ضرورت اونچائی
• فائبر کی تعداد - 12، 24، 48، 72، 96، 144 یا دیگر
• اڈاپٹر کی قسم - SC, LC, FC, ST, MPO/MTP
• پولش - UPC یا APC
• فائبر کی قسم - سنگل-موڈ یا ملٹی موڈ
• اسپلائس ٹرے کے ساتھ یا اس کے بغیر - کو الگ کرنا
• لوڈ یا ان لوڈ شدہ پینل
• کیبل کے اندراج کی سمت
• پگٹیل اور پیچ کی ہڈی کی ضروریات
• لیبلنگ اور پیکیجنگ کی ضروریات
• مستقبل میں توسیع کی توقع ہے۔

معائنہ چیک لسٹ: پہنچنے پر پینل کی تصدیق کرنا

ایک بار جب پینل پہنچ جاتے ہیں، ایک فوری آنے والا چیک سائٹ پر غم کو بچاتا ہے۔ واضح گنتی سے ہٹ کر، ان تفصیلات کی تصدیق کریں جنہیں سپلائی کرنے والے کبھی کبھار قیمت کو نشانہ بنانے کے لیے تراشتے ہیں:

• اڈاپٹر کی گنتی اور قسم ترتیب سے مماثل ہے، اور پولش (APC یا UPC) درست ہے۔
• اگر بھری ہوئی ہے تو، pigtails صحیح کنیکٹر، لمبائی اور فائبر کی قسم ہیں، اور صاف طور پر بیٹھے ہوئے ہیں۔
• اسپلائس ٹرے آستین اور سست صلاحیت کے ساتھ متفقہ تعداد میں موجود ہیں۔
• آؤٹ ڈور یونٹس کے لیے ہاؤسنگ میٹریل اور فنش میچ اسپیک -، سیلنگ اور آئی پی ریٹنگ چیک کریں۔
• کیبل کے غدود، بڑھتے ہوئے کٹ، لیبلز اور آلات کا پیک سبھی باکس میں ہیں۔
• اندراج کے نقصان اور واپسی کے نقصان کے ٹیسٹ کا ڈیٹا فراہم کیا جاتا ہے جہاں اس کا وعدہ کیا گیا تھا۔

اگر تعمیر میں ایک ہی ریک میں ختم کرنے والا سامان شامل ہے، تو یہ واک تھرو آن ہے۔ایک پیچ پینل اور سوئچ انسٹال کرناآن-سائٹ کی ترتیب کا احاطہ کرتا ہے۔

اکثر پوچھے گئے سوالات

نتیجہ

صحیح آپٹیکل فائبر پیچ پینل فائبر کی گنتی سے کہیں زیادہ میل کھاتا ہے۔ یہ انسٹالیشن کے ماحول، آپ کے نیٹ ورک کے پہلے سے استعمال کیے جانے والے کنیکٹر اور پالش، الگ کرنے کا طریقہ، کیبل کے اندراج، روٹنگ کی جگہ، اس کو برقرار رکھنے کا طریقہ اور اس کے بڑھنے کے لیے چھوڑنے والے کمرے میں فٹ بیٹھتا ہے۔ ایک چھوٹی FTTH سائٹ کو ایک کمپیکٹ وال ماؤنٹ ODF کے ذریعے اچھی طرح سے پیش کیا جاتا ہے۔ ڈیٹا سینٹر ایک اعلی-کثافت LC یا MPO ریک پینل کی طرف جھکتا ہے۔ بیرونی کیبل لینے والا ٹیلی کام کمرہ عام طور پر مناسب ٹرے اور کیبل مینجمنٹ کے ساتھ ریک ODF چاہتا ہے۔

آرڈر دینے سے پہلے ماحول اور کلیدی پیرامیٹرز کی وضاحت کریں، انہیں اپنے سپلائر کے ساتھ شیئر کریں، اور پہنچنے پر ان کے خلاف پینل کو چیک کریں۔ یہ نظم و ضبط ایک ایسا پینل تیار کرتا ہے جو انسٹال کرنا آسان، برقرار رکھنے میں آسان اور نیٹ ورک کی زندگی کے لیے قابل اعتماد ہے۔
