MPO-12 فائبر کیبل گائیڈ: استعمال، قطبیت، MPO-8 بمقابلہ LC

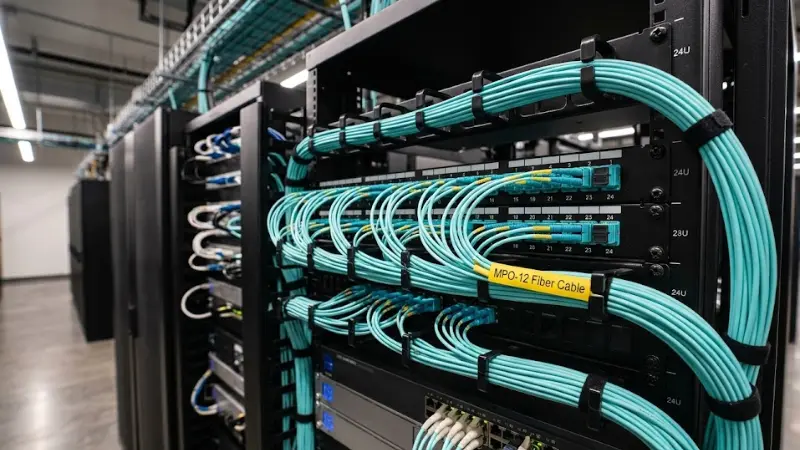

اگر آپ ڈیٹا سینٹر کی بیک بون یا سٹرکچرڈ کیبلنگ پلانٹ کے لیے ہائی-کثافت فائبر کیبلنگ کا جائزہ لے رہے ہیں، تو MPO-12 فائبر کیبل آپ کی شارٹ لسٹ کے پہلے اختیارات میں سے ایک ہوگی۔ MPO کنیکٹر ایک سے زیادہ ریشوں کو ایک ہی فیرول میں پیک کرتے ہیں، اور 12-فائبر ویرینٹ ایک دہائی سے زیادہ عرصے سے انٹرپرائز ڈیٹا سینٹر کیبلنگ کا ایک اہم مقام رہا ہے۔ لیکن "مقبول" کا مطلب ہمیشہ "بہترین" نہیں ہوتا۔ بہت سے جدید متوازی آپٹکس ٹرانسسیور صرف 8 ریشے استعمال کرتے ہیں، جس کا مطلب ہے کہ ایک بیس-12 ڈیزائن ان مخصوص لنکس میں چار ریشوں کو بیکار چھوڑ سکتا ہے۔

یہ گائیڈ اس بات کا احاطہ کرتا ہے کہ MPO-12 کیبل اصل میں کیا ہے، جہاں یہ اب بھی مضبوط عملی معنی رکھتی ہے، پولرٹی اور کنیکٹر کی صنف کیسے کام کرتی ہے، اور یہ فیصلہ کیسے کیا جائے کہ MPO-12، MPO-8، یا ڈوپلیکسایل سی کنیکٹرآپ کے اگلے پروجیکٹ کے لیے صحیح فٹ ہیں۔

MPO-12 فائبر کیبل کیا ہے؟

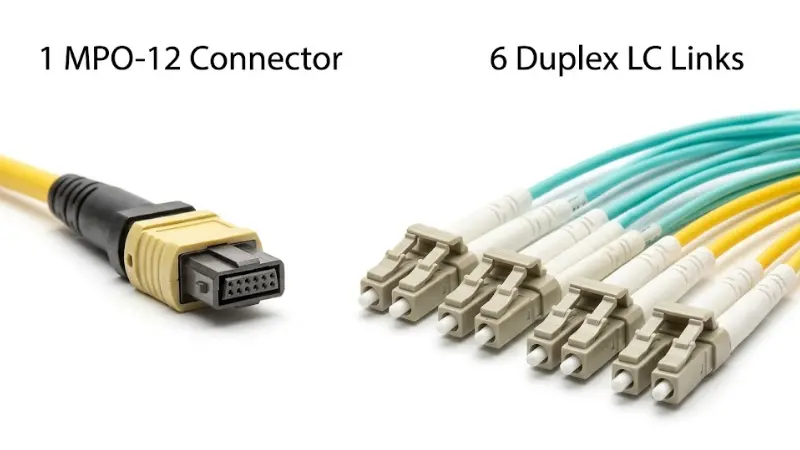

ایک MPO-12 فائبر کیبل ایک ملٹی فائبر اسمبلی ہے جو ایک ہی وقت میں 12 آپٹیکل فائبر کو ختم کرتی ہے۔ایم پی او کنیکٹر. بنیادی فائدہ کثافت ہے: ایک کمپیکٹ انٹرفیس چھ ڈوپلیکس پیچ ڈوریوں کی جگہ لے لیتا ہے۔ یہ یکجہتی اس وجہ سے ہے کہ MPO-کی بنیاد پر کیبلنگ بڑے ڈیٹا سینٹرز کے وسط-سے-کے ڈھانچے والے بیک بون لنکس پر حاوی ہے، جہاں سینکڑوں انفرادی ڈوپلیکس جمپرز کا انتظام کرنا ناقابل عمل ہوگا۔

ایک معیاری ڈوپلیکس کے ساتھ موازنہایل سی پیچ کی ہڈی, ایک MPO-12 ٹرنک کو اکٹھا کرنے کے لئے ڈیزائن کیا گیا ہے - ایک ہی راستے سے بہت سے ریشوں کو لے کر اور آلات کے قریب کیسٹوں یا اڈاپٹر پینلز پر ان کو توڑنا۔ اگر آپ کے ماحول کو صرف دو-فائبر پوائنٹ-ٹو-پوائنٹ لنک کی ضرورت ہے، تو ایک ڈوپلیکس ایل سی کیبل آسان اور سستی ہے۔ MPO-12 اپنی جگہ اس وقت حاصل کرتا ہے جب فائبر کی گنتی، کیبل ٹرے کی کثافت، یا تعیناتی کی رفتار میں فرق ہوتا ہے۔

آپ ایم پی او کے ساتھ استعمال ہونے والی ایم ٹی پی کی اصطلاح بھی دیکھیں گے۔ MTP ایک ٹریڈ مارکڈ، اعلی-تخصصی کنیکٹر ہے جو US Conec کے ذریعے تیار کیا گیا ہے جو کہ عام MPO فارم فیکٹر کے ساتھ مکمل طور پر ہم آہنگ ہے۔ خریداری کے فیصلوں کے لیے، جو چیز اہم ہے وہ یہ ہے کہ کنیکٹر آپ کے اندراج-نقصان اور واپسی-نقصان کی ضروریات کو پورا کرتا ہے، نہ کہ ہاؤسنگ پر کون سا لیبل ظاہر ہوتا ہے۔

جہاں MPO-12 اب بھی مضبوط عملی احساس رکھتا ہے۔

بیس-12 ایم پی او کیبلنگ فرسودہ نہیں ہے، لیکن اس کی خوبصورت جگہ تنگ ہو گئی ہے کیونکہ صنعت نے 8-فائبر متوازی آپٹکس کو اپنایا ہے۔ یہ وہ جگہ ہے جہاں MPO-12 ایک اچھا انتخاب رہتا ہے:

•

• ڈوپلیکس ایپلی کیشنز کے لیے بیک بون کنسولیڈیشن۔

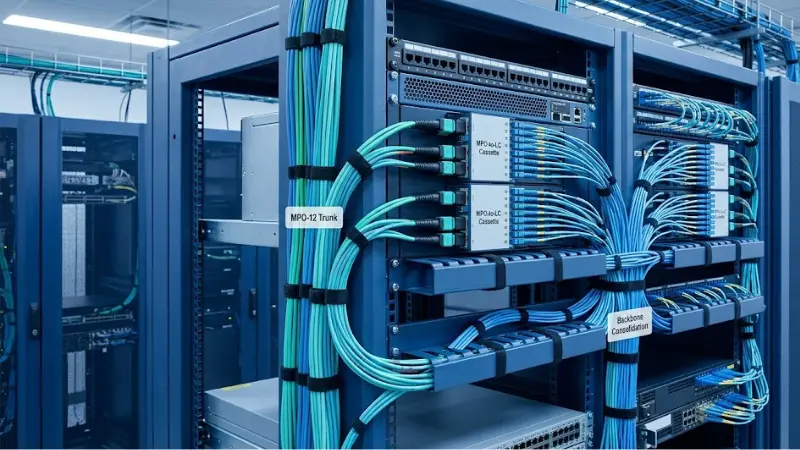

• سٹرکچرڈ کیبلنگ ڈیزائنز میں جو ایک ہی ٹرنک میں ایک سے زیادہ 10G ڈوپلیکس لنکس کو اکٹھا کرتے ہیں، 12-فائبر MPO اسمبلیاں اس سے منسلک ہوتی ہیں۔MPO-سے-LC کیسٹجو چھ ڈوپلیکس ایل سی بندرگاہوں کو پسند کرتا ہے۔ یہ انٹرپرائز ڈیٹا سینٹرز میں تعیناتی کے سب سے عام نمونوں میں سے ایک ہے۔

•

• موجودہ بیس-12 انفراسٹرکچر کے ساتھ براؤن فیلڈ ماحول۔

• اگر آپ کی سہولت پہلے سے ہی 12-فائبر ٹرنک، کیسٹس، اور پیچ پینلز استعمال کرتی ہے، توسیع کے لیے MPO-12 کے ساتھ رہنے سے مکمل ری آرکیٹیکچر کی لاگت اور پیچیدگی سے بچ جاتا ہے۔ تبادلوں کے پیچ کی ڈوری یا ہائبرڈ کیسٹیں جب ضرورت ہو تو بیس-12 ٹرنک کو 8-فائبر آلات کی بندرگاہوں پر پل سکتی ہیں۔

•

• بریک آؤٹ اور ہجرت کے منظرنامے۔

• ایکMPO-سے-LC بریک آؤٹ کیبلایک واحد 12-فائبر ٹرنک کو چھ انفرادی ڈوپلیکس کنکشنز - تک کام کرنے دیتا ہے جب آپ کو لیگیسی 1G یا 10G ڈوپلیکس آلات کو ہائی ڈینسٹی پیچنگ زون سے جوڑنے کی ضرورت ہو۔

فلوک نیٹ ورکس نوٹ کرتا ہے۔12-فائبر MPO کنیکٹیویٹی تاریخی طور پر ڈوپلیکس بیک بون کیبلنگ کو مستحکم کرنے کے لیے ایک مقبول انتخاب رہا ہے۔ڈیٹا سینٹر میں، خاص طور پر 10G ایتھرنیٹ ماحول میں جہاں MPO-سے-LC کیسٹس نے 12-فائبر ٹرنک کو چھ ڈوپلیکس پورٹس میں منتقل کیا۔

جب MPO-12 بہترین فٹ نہیں ہے؟

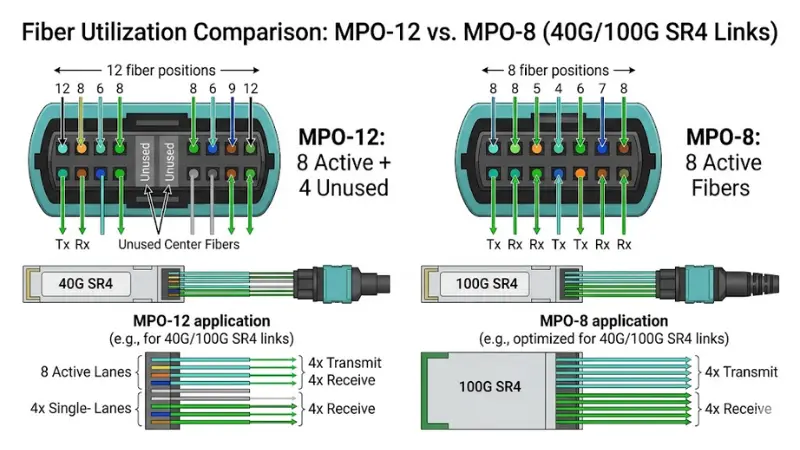

MPO کی بنیادی حد-12 متوازی-آپٹکس لنکس میں ظاہر ہوتی ہے۔ دونوں 40GBASE-SR4 اور 100GBASE-SR4 ٹرانسیور 8 فائبر استعمال کرتے ہیں - چار ٹرانسمٹ، چار وصول کرتے ہیں۔ جب آپ 8-فائبر ٹرانسیور کو 12-فائبر ٹرنک میں لگاتے ہیں، تو چار سینٹرل فائبر غیر استعمال شدہ بیٹھ جاتے ہیں۔ سینکڑوں لنکس میں، جو ریشہ کی قابل قدر ضائع ہونے کی صلاحیت میں اضافہ کرتا ہے۔

فلوک نیٹ ورکس نے وضاحت کی ہے کہ یہ ناکارگی بالکل وہی ہے۔صنعت کو 8-فائبر ایم پی او (بیس-8) کنیکٹیویٹی تیار کرنے کی ترغیب دی۔40G اور 100G متوازی-آپٹکس کی تعیناتیوں کے لیے ایک سرشار حل کے طور پر۔ اگر آپ SR4 یا DR4 ٹرانسسیورز کے ارد گرد ایک نیا فیبرک ڈیزائن کر رہے ہیں اور آپ کو موجودہ Base-12 پلانٹ کے ساتھ پسماندہ مطابقت کی ضرورت نہیں ہے، تو MPO-8 فن تعمیر فائبر کو زیادہ موثر طریقے سے استعمال کرے گا اور 400G تک زیادہ صاف ستھرا پیمانے پر استعمال کرے گا۔

MPO-12 بمقابلہ MPO-8 بمقابلہ LC: ایک فیصلہ سازی کا فریم ورک

اگر MPO-12 کا انتخاب کریں۔آپ بیس-12 پلانٹ کو بڑھا رہے ہیں، ڈوپلیکس بیک بونز کو مضبوط کر رہے ہیں، یا بریک آؤٹ-ہیوی آرکیٹیکچرز کو تعینات کر رہے ہیں جہاں 12-فائبر ٹرنک ایل سی کیسٹوں کو فیڈ کرتے ہیں۔

اگر MPO-12 سے بچیں۔آپ 8-فائبر ٹرانسسیورز کے ارد گرد ایک گرین فیلڈ متوازی-آپٹکس فیبرک بنا رہے ہیں اور آپ کے پاس ایڈجسٹ کرنے کے لیے کوئی پرانی بنیاد-12 انفراسٹرکچر نہیں ہے۔ اس منظر نامے میں،MPO-8 کیبلنگفائبر کا بہتر استعمال اور 400G اور اس سے آگے کے لیے کلینر اپ گریڈ کا راستہ فراہم کرے گا۔

MPO-12 کنیکٹر کیسے کام کرتا ہے؟

ایک MPO کنیکٹر ریشوں کو ایک لکیری قطار میں درست-مولڈ فیرول کے اندر ترتیب دیتا ہے۔ 12-فائبر ورژن میں، تمام 12 ریشے ایک ہی قطار میں بیٹھتے ہیں، جو مناسب طریقے سے صاف اور سیدھ میں ہونے پر فی میٹڈ جوڑے کو ذیلی 0.5 dB داخل کرنے کے نقصان کو قابل بناتا ہے، جس میں سخت فاصلہ برداشت ہوتا ہے۔

مرد بمقابلہ خواتین کنیکٹر

MPO کنیکٹر یا تو مرد ہیں (سدھ پن کے ساتھ) یا خواتین (پنوں کے بغیر)۔ مرد کنیکٹر سلاٹ پر پنوں کو زنانہ کنیکٹر پر متعلقہ سوراخوں میں درست کور-سے-کور کی سیدھ کو یقینی بنانے کے لیے۔ فعال آلات - سوئچز، ٹرانسیور، لائن کارڈز - تقریباً ہمیشہ مردانہ (پن شدہ) MPO پورٹ استعمال کرتے ہیں۔ اس کا مطلب ہے کہ کسی بھی کیبل کو آلات میں براہ راست پلگ کرنے والا ہونا ضروری ہے کہ وہ صحیح طریقے سے جوڑ سکے اور ٹرانسیور پنوں کو نقصان پہنچانے سے بچ سکے۔ خریداری کے دوران اس تفصیل کو نظر انداز کرنا آسان ہے اور یہ فیلڈ کی غلطیوں کا ایک عام ذریعہ ہے۔

کلیدی واقفیت اور پوزیشن 1

ہر MPO کنیکٹر کے پاس ایک کلید ہوتی ہے (ہاؤسنگ پر اٹھی ہوئی چوٹی) اور ایک سفید نقطہ یا نشان ہوتا ہے جو فائبر پوزیشن 1 کی نشاندہی کرتا ہے۔ کلید کی درست سمت - کلید اوپر بمقابلہ کلید نیچے - اس بات کا تعین کرتی ہے کہ میٹڈ کنکشن میں فائبر کی پوزیشن کیسے نقش ہوتی ہے۔ آرڈرنگ یا انسٹالیشن کے دوران واقفیت کو نظر انداز کرنا قطبی عدم مماثلت پیدا کرنے کے تیز ترین طریقوں میں سے ایک ہے۔

قطبیت: وہ تفصیل جو سب سے مہنگی غلطیوں کا سبب بنتی ہے۔

پولارٹی اس بات کو یقینی بناتی ہے کہ ہر ٹرانسمٹ فائبر لنک کے بالکل آخر میں صحیح وصولی فائبر سے جڑتا ہے۔ اسے غلط سمجھیں، اور چینل روشن نہیں ہوگا - اگرچہ سب کچھ جسمانی طور پر جڑا ہوا نظر آتا ہے۔

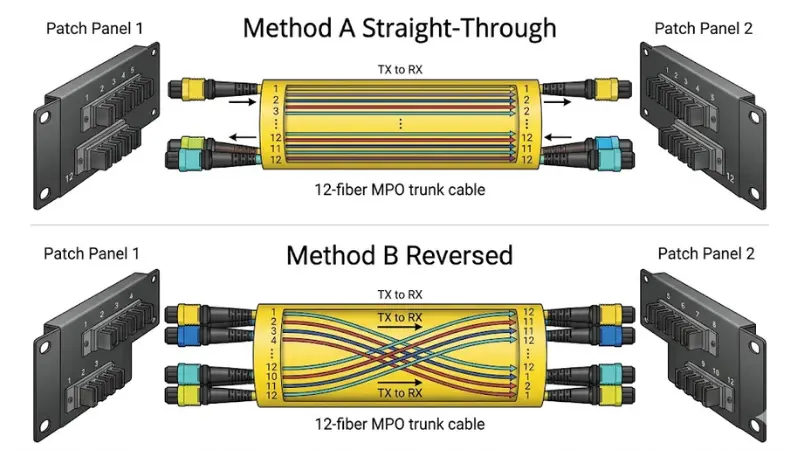

دیANSI/TIA-568.3-E معیاریMPO سسٹمز کے لیے تین بنیادی قطبی طریقوں کی وضاحت کرتا ہے - طریقہ A، طریقہ B، اور طریقہ C - کے علاوہ 2022 کے نظرثانی میں متعارف کرائے گئے دو نئے یونیورسل طریقے (U1 اور U2)۔ ہر طریقہ ٹرنک کیبل کی قسم (ٹائپ A، B، یا C)، اڈاپٹر اورینٹیشن، اور پیچ کورڈ اسٹائل کے مختلف امتزاج کو متعین کرتا ہے تاکہ ٹرانسمٹ-سے-لنک پر تسلسل برقرار رہے۔

عملی طور پر، طریقہ A اور طریقہ B سب سے زیادہ وسیع پیمانے پر تعینات ہیں۔ طریقہ A کلیدی-اپ/کی-نیچے اڈاپٹر کے ساتھ سیدھے-ٹرنک کے ذریعے استعمال کرتا ہے، جبکہ طریقہ B کلید-اپ/کی-اپ اڈاپٹر کے ساتھ الٹ ٹرنک کا استعمال کرتا ہے۔ اہم اصول یہ ہے: پورے پروجیکٹ کے لیے ایک طریقہ منتخب کریں اور کوئی بھی آرڈر دینے سے پہلے اس کی تصدیق کریں۔

پہلے سے-ختم شدہ MPO اسمبلیاں عام طور پر آرڈر کے لیے بنائی جاتی ہیں اور اکثر ناقابل واپسی ہوتی ہیں۔ فلوک نیٹ ورکس نے خبردار کیا ہے کہ پولرٹی کنفیوژن اکثر تنصیب - کے بعد ہی غلط کیبلز یا پیچ کی ہڈیوں کی دریافت کا باعث بنتی ہے جس کے نتیجے میں پروجیکٹ میں تاخیر اور متبادل اخراجات ہوتے ہیں۔ ڈیزائن کے دوران قطبی دستاویزات میں وقت لگانا نصب شدہ تنوں کو دوبارہ کام کرنے سے کہیں زیادہ سستا ہے۔

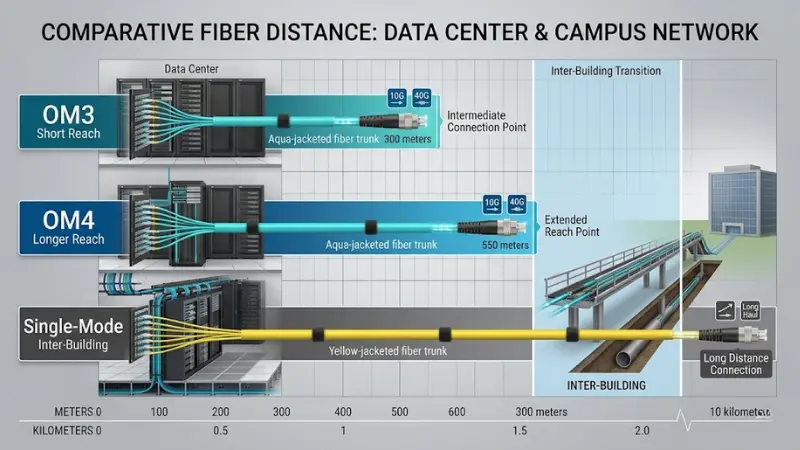

فائبر کی صحیح قسم کا انتخاب: OM3، OM4، یا سنگل-موڈ

آپ کی MPO-12 کیبل کے اندر موجود فائبر گریڈ اس بات کا تعین کرتا ہے کہ سگنل کے معیار کے گرنے سے پہلے آپ کسی لنک کو کس حد تک آگے بڑھا سکتے ہیں۔ ملٹی موڈ تعیناتیوں کے لیے، فیصلہ عام طور پر نیچے آتا ہے۔OM3 بمقابلہ OM4.

کارننگ کے شائع شدہ ڈیٹا سینٹر چینل-طویل مطالعے کے مطابق، ڈیٹا سینٹرز میں تعینات OM3 اور OM4 لنکس کا تقریباً 90–95% فاصلے پر کام کرتے ہیں۔100 میٹر یا اس سے کم. معیاری ایتھرنیٹ ریٹس پر، OM3 300 میٹر تک 10G لنکس اور 40G/100G متوازی-آپٹکس لنکس کو 100 میٹر تک سپورٹ کرتا ہے۔ OM4 ان نمبروں کو 10G پر 550 میٹر اور 40G/100G پر 150 میٹر تک بڑھاتا ہے - ایک معنی خیز فائدہ اگر آپ کی انٹر-قطار یا انٹر-ہال فاصلے 100 میٹر سے آگے بڑھ جائیں۔

ایک عملی رہنما خطوط: اگر آپ کے تمام ملٹی موڈ رن 100 میٹر سے کم رہتے ہیں اور آپ بجٹ-حساس ہیں، تو OM3 10G اور 40G کو آرام سے ہینڈل کرے گا۔ OM4 کا انتخاب کریں جب آپ کو طویل رسائی کی ضرورت ہو، تیز رفتاری پر منتقل کرنے کا منصوبہ بنائیں، یا وقت کے ساتھ ساتھ کنیکٹر کے نقصان اور کیبل-روٹ کے اضافے کے خلاف زیادہ مارجن چاہیں۔ کے گہرے مقابلے کے لیےملٹی موڈ فائبر کی اقسامOM5 سمیت، ہماری سرشار گائیڈ دیکھیں۔

ملٹی موڈ سے آگے کے فاصلے کے لیے - انٹر-بلڈنگ لنکس، میٹرو کنکشن، یا چند سو میٹر سے زیادہ دوڑ - تک پہنچیںسنگل-موڈ فائبرواضح انتخاب ہے. سنگل-موڈ MPO-12 اسمبلیاں دستیاب ہیں اور اعلی-کثافت سنگل موڈ پیچنگ ماحول میں تیزی سے استعمال ہوتی ہیں۔

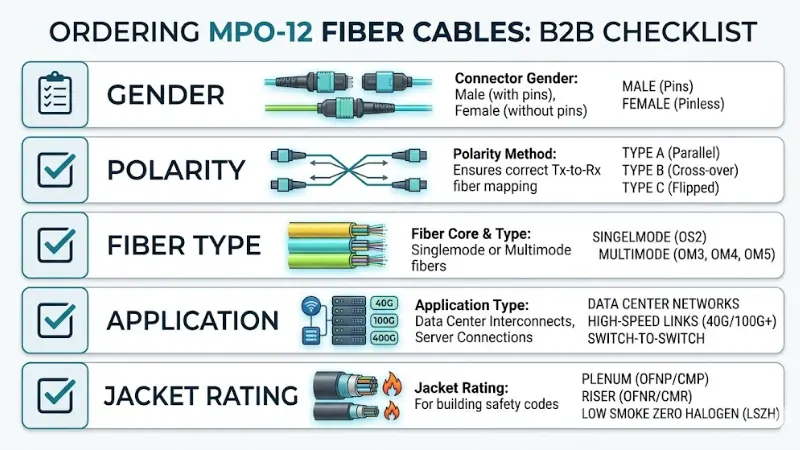

چیک لسٹ خریدنا: آرڈر کرنے سے پہلے تصدیق کرنے کے لیے پانچ چیزیں

MPO-12 کیبلز اکثر حسب ضرورت-اسمبل اور ناقابل واپسی ہوتی ہیں۔ ایک پیرامیٹر بھی غلط ہونے کا مطلب ہفتوں کی تاخیر ہو سکتی ہے۔ آرڈر دینے سے پہلے ان پانچ چیزوں کی تصدیق کریں:

1.

2. ہر سرے پر کنیکٹر جنس۔

3. اس بات کا تعین کریں کہ کون سا سرا ایکٹو آلات سے جڑتا ہے (خواتین/ان پن کی ضرورت ہے) اور کون سا سرا پیچ پینل یا ٹرنک اڈاپٹر سے جڑتا ہے (اڈاپٹر کی پن کنفیگریشن چیک کریں)۔ اگر دونوں اڈاپٹر کے ساتھ ملتے ہیں، تو آپ کو اڈاپٹر کی قسم کے لحاظ سے مرد-سے-عورت یا-سے-عورت کی ضرورت ہو سکتی ہے۔

4.

5. قطبیت کا طریقہ۔

6. تصدیق کریں کہ آیا آپ کے پروجیکٹ کا معیار طریقہ A، B، C، U1، یا U2 فی ANSI/TIA-568.3-E ہے۔ اس بات کو یقینی بنائیں کہ ٹرنک کیبل کی قسم، اڈاپٹر اورینٹیشن، اور ڈوپلیکس پیچ کی ڈوریں مماثل ہونے کے لیے مخصوص ہیں۔

7.

8. فائبر کی قسم اور گریڈ۔

9. منتخب کریں۔OM3, OM4، یا آپ کے لنک کی دوری، ٹرانسیور کی قسم، اور مستقبل کی منتقلی کے منصوبوں کی بنیاد پر سنگل-موڈ۔

10.

11. درخواست کی قسم۔

12. کیا آپ ٹرنک کیبل آرڈر کر رہے ہیں (MPO-to-MPO)، aبریک آؤٹ/فین آؤٹ کیبل(MPO-سے-LC)، یا پیچنگ اسمبلی؟ ہر ایک میں مختلف کنیکٹر اور فائبر-میپنگ کے تقاضے ہوتے ہیں۔

13.

14. جیکٹ کی درجہ بندی اور ماحول۔

15. تصدیق کریں کہ آیا آپ کو اپنے بلڈنگ کوڈز اور انسٹالیشن پاتھ وے کی بنیاد پر پلینم-ریٹیڈ (OFNP)، رائزر-ریٹیڈ (OFNR)، یا LSZH جیکٹنگ کی ضرورت ہے۔ یہ کیبل آنے کے بعد فیصلہ کرنے کی تفصیل نہیں ہے۔

عام غلطیاں اور ان سے کیسے بچنا ہے۔

ہر نئے لنک کے لیے MPO-12 کو ڈیفالٹ کرنا

ریٹروفٹ یا براؤن فیلڈ پروجیکٹس میں، MPO-12 اکثر صحیح کال ہوتا ہے۔ لیکن گرین فیلڈ کے متوازی آپٹکس فیبرک کے لیے، اندازہ کریں کہ آیا8 فائبر MPO کنیکٹیویٹیضائع ہونے والے ریشوں کو ختم کرے گا اور 400G تک آپ کے راستے کو آسان بنائے گا۔

صرف فائبر کی گنتی کے حساب سے آرڈر کرنا

ایک "12 فائبر MPO کیبل" مکمل تفصیلات نہیں ہے۔ جنس، قطبیت کی قسم، فائبر گریڈ، اور ایپلیکیشن اسٹائل کی تصدیق کیے بغیر، آپ کو ایسی اسمبلی موصول ہونے کا خطرہ ہے جو جسمانی طور پر فٹ ہو لیکن سائٹ پر پولرٹی فالٹ یا صنفی مماثلت پیدا کرے۔

بریک آؤٹ پلاننگ کو نظر انداز کرنا

اگر آپ کا فعال سامان ڈوپلیکس LC بندرگاہوں کا استعمال کرتا ہے، تو آپ کو اپنے MPO-12 ریڑھ کی ہڈی اور آلات کے درمیان واضح بریک آؤٹ حکمت عملی - کیسٹس، اڈاپٹر پینلز، یا فین آؤٹ کیبلز - کی ضرورت ہے۔ اس قدم کو فراموش کرنے سے آخری لمحات کی اصلاح ہوتی ہے جو کثافت کے اس فائدہ کو نقصان پہنچاتی ہے جس کے لیے آپ نے MPO کا انتخاب کیا تھا۔

پہلے استعمال سے پہلے کنیکٹر کی صفائی کو چھوڑنا

MPO فیرولز کے ایک ہی کنیکٹر میں 12 فائبر اینڈ-چہرے ہوتے ہیں۔ یہاں تک کہ ایک فائبر پر ایک چھوٹا سا دھول کا ذرہ بھی اندراج کے نقصان کو قیاس سے اوپر دھکیل سکتا ہے اور وقفے وقفے سے لنک کی خرابیوں کا سبب بن سکتا ہے۔ ملن سے پہلے ہمیشہ MPO کنیکٹر کا معائنہ کریں اور صاف کریں، ایک وقف کا استعمال کرتے ہوئےMPO صفائی کا آلہ.

اکثر پوچھے گئے سوالات

کیا MPO-12 40G اور 100G کو سپورٹ کر سکتا ہے؟

ہاں. 40GBASE-SR4 اور 100GBASE-SR4 دونوں 8 سے زیادہ ریشوں کو منتقل کرتے ہیں، اور ایک MPO-12 کنیکٹر ان 8 فعال ریشوں کو لے جا سکتا ہے (ایک معیاری پن آؤٹ میں پوزیشن 1–4 اور 9–12)۔ تاہم، چار سینٹر ریشے غیر استعمال شدہ رہتے ہیں، یہی وجہ ہے کہ بیس-8 ایم پی او کو ان مخصوص ایپلی کیشنز کے لیے زیادہ موثر متبادل کے طور پر تیار کیا گیا تھا۔

کیا MPO-12 MPO-8 سے بہتر ہے؟

نہ ہی عالمی طور پر بہتر ہے۔ MPO-12 موجودہ بیس-12 انفراسٹرکچر کے ساتھ ڈوپلیکس بیک بون کنسولیڈیشن اور ماحول کے لیے مضبوط انتخاب ہے۔ MPO-8 متوازی آپٹکس لنکس (40G, 100G, 400G) کے لیے زیادہ موثر ہے جو مقامی طور پر 8 فائبر استعمال کرتے ہیں۔ بہترین فن تعمیر آپ کے ایپلی کیشن مکس اور موجودہ پلانٹ پر منحصر ہے۔ مکمل موازنہ کے لیے، ہمارا دیکھیںMPO/MTP فائبر گائیڈ.

MPO اور MTP میں کیا فرق ہے؟

MPO (ملٹی-فائبر پش آن) ایک کنیکٹر معیار ہے جس کی وضاحت IEC 61754-7 نے کی ہے۔ MTP کنیکٹر کے لیے US Conec کا ایک برانڈ نام ہے جو سخت رواداری اور ہٹنے کے قابل ہاؤسنگ ڈیزائن کے ساتھ MPO معیار پر پورا اترتا ہے اور اس سے تجاوز کرتا ہے۔ MTP کنیکٹر عام MPO کنیکٹرز کے ساتھ پوری طرح مطابقت رکھتے ہیں۔ پروکیورمنٹ میں، جو چیز سب سے اہم ہے وہ یہ ہے کہ کنیکٹر آپ کی درخواست کے لیے درکار اندراج-نقصان اور واپسی کے نقصان کی تفصیلات کو پورا کرتا ہے۔

کیا مجھے مرد یا خواتین MPO-12 کنیکٹرز کی ضرورت ہے؟

فعال آلات کی بندرگاہیں (ٹرانسیور، لائن کارڈز) تقریباً ہمیشہ مردانہ (پن شدہ) ہوتے ہیں۔ فعال آلات سے براہ راست جڑنے والی کوئی بھی کیبل اس سرے پر زنانہ (پن کی ہوئی) ہونی چاہیے۔ اڈاپٹر پینل کے ذریعے ٹرنک-سے-ٹرنک کنکشنز کے لیے، آپ کو فی میٹڈ جوڑے کے لیے ایک پن اور ایک ان پن کنیکٹر کی ضرورت ہوگی۔ آرڈر دینے سے پہلے ہمیشہ اپنے لنک میں موجود ہر انٹرفیس کی جنس کی تصدیق کریں۔

کیا میں MPO-12 سے LC کنیکٹرز کو توڑ سکتا ہوں؟

جی ہاں ایکMPO-سے-LC بریک آؤٹ کیبلیا ایک MPO-to-LC کیسٹ ماڈیول ایک واحد 12-فائبر MPO ٹرنک کو چھ ڈوپلیکس LC کنکشن میں بنا سکتا ہے۔ یہ ایم پی او بیک بونز کو ڈوپلیکس پورٹ آلات سے جوڑنے کے لیے سب سے عام تعیناتی پیٹرن میں سے ایک ہے۔اعلی-کثافت ڈیٹا سینٹر ماحول.

کیا OM3 یا OM4 MPO-12 کیبل کے لیے بہتر ہے؟

زیادہ تر ڈیٹا سینٹر کے لیے جو 100 میٹر سے کم ہے، OM3 اور OM4 دونوں کام کریں گے۔ OM4 OM3 - کے لیے 100 میٹر کے مقابلے میں 40G/100G پر - 150 میٹر اضافی ریچ ہیڈ روم فراہم کرتا ہے اور نقصان کا ایک بڑا بجٹ، جو طویل انٹر-رو یا انٹر-ہال لنکس میں اہمیت رکھتا ہے۔ اگر آپ کے فاصلے کم ہیں اور بجٹ ایک عنصر ہے تو، OM3 ایک قابل اعتماد انتخاب ہے۔ اگر آپ زیادہ مارجن چاہتے ہیں یا اسپیڈ اپ گریڈ کی توقع رکھتے ہیں، تو OM4 معمولی پریمیم کے قابل ہے۔ ہماری دیکھیںOM3 بمقابلہ OM4 موازنہتفصیلی وضاحتوں کے لیے۔

MPO-12 کے لیے مجھے کون سا قطبی طریقہ منتخب کرنا چاہیے؟

ANSI/TIA-568.3-E معیار A, B, C, U1 اور U2 کی وضاحت کرتا ہے۔ طریقہ A (سیدھے-ٹرنک کے ذریعے) اور طریقہ B (الٹ ٹرنک) سب سے عام ہیں۔ طریقہ B کو اکثر براہ راست MPO-سے-MPO متوازی-آپٹکس لنکس کے لیے ترجیح دی جاتی ہے، جبکہ طریقہ A کو ماڈیولر کیسٹوں کے ساتھ جوڑا ڈپلیکس بریک آؤٹ آرکیٹیکچرز میں بڑے پیمانے پر استعمال کیا جاتا ہے۔ سب سے اہم اصول پورے پروجیکٹ میں ایک طریقہ کو معیاری بنانا ہے اور تمام اجزاء کی تصدیق کرنا ہے - تنوں، اڈاپٹر، اور پیچ کورڈز - انسٹالیشن سے پہلے اس طریقہ سے مماثل ہوں۔

کیا MPO-12 اب بھی ڈیٹا سینٹر کی نئی تعیناتیوں کے لیے ایک اچھا انتخاب ہے؟

یہ آپ کی درخواست کے مکس پر منحصر ہے۔ سٹرکچرڈ کیبلنگ کے ساتھ بنیادی طور پر 10G ڈوپلیکس کنکشن لگانے والے اداروں کے لیے، MPO-12 ایک ثابت شدہ اور لاگت والا-موثر بیک بون حل ہے۔ 100G اور 400G متوازی آپٹکس کے ارد گرد تعمیر کرنے والے ہائپر اسکیل یا کلاؤڈ ماحول کے لیے، Base-8 MPO تیزی سے ترجیحی فن تعمیر ہے۔ بہت سی حقیقی دنیا کی تعیناتیاں دونوں کا مرکب استعمال کرتی ہیں، جہاں ضرورت پڑنے پر تبادلوں کے اجزاء دونوں کو ملاتے ہیں۔ رہنمائی کے لیے100G فائبر کیبلنگ کا انتخاب، ہمارا سرشار مضمون دیکھیں۔
