فائبر ٹرمینل باکس کی وضاحت: اجزاء، اقسام، اور صحیح کا انتخاب کیسے کریں

ایک فائبر ٹرمینل باکس (FTB) ایک کمپیکٹ انکلوژر ہے جو کیبل رن کے اختتامی نقطہ پر فائبر آپٹک کیبلز کو ختم، تقسیم اور منظم کرتا ہے۔یہ آنے والے فائبر اسٹرینڈز کو فیوژن سپلیسنگ کے ذریعے pigtails سے جوڑتا ہے، پھر ان pigtails کو اڈاپٹر پورٹس تک لے جاتا ہے جہاں پیچ ڈوری پلگ ان ہوتی ہے۔ زیادہ تر خریدار اس تعریف کے ساتھ جدوجہد نہیں کرتے ہیں۔ وہ اپنے مخصوص تنصیب کے ماحول - کے لیے صحیح قسم، پورٹ کی گنتی، اڈاپٹر فارمیٹ، اور تحفظ کی سطح کو منتخب کرنے کے لیے جدوجہد کرتے ہیں اور یہیں سے زیادہ تر قابلِ گریز تعیناتی کے مسائل شروع ہوتے ہیں۔

یہ گائیڈ ان فیصلوں پر توجہ مرکوز کرتا ہے جو فائبر ٹرمینل بکس کی وضاحت اور انسٹال کرتے وقت اہمیت رکھتے ہیں، بجائے اس کے کہ ان بنیادی باتوں کو دہرائیں جو آپ کسی بھی پروڈکٹ ڈیٹا شیٹ پر پا سکتے ہیں۔

فائبر ٹرمینل باکس کے اندر اصل میں کیا ہے

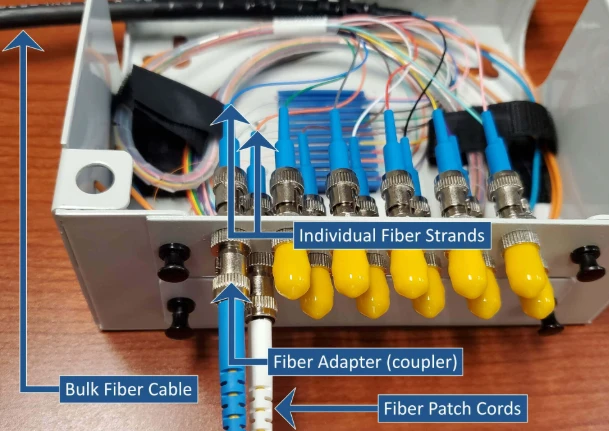

ہر FTB، برانڈ یا ماڈل سے قطع نظر، تین فنکشنل گروپس پر مشتمل ہے۔ رہائش جسمانی اور ماحولیاتی تحفظ فراہم کرتی ہے۔ اسپلائس ٹرے کیبل ریشوں اور کے درمیان فیوژن سپلائسز کا انتظام کرتی ہے۔فائبر آپٹک pigtails. اور اڈاپٹر پینل بیرونی دنیا کو کنیکٹر پورٹس پیش کرتا ہے۔

رہائش کا مواد تنصیب کے ماحول پر منحصر ہے۔ انڈور یونٹس عام طور پر ABS یا PC+ABS مرکب استعمال کرتے ہیں: ہلکا پھلکا، شعلہ-ریارڈنٹ، سستا۔ بیرونی یونٹوں کو یا تو یووی-ربر کے ساتھ مستحکم پولیمر-سیل بند گاسکیٹ یا الیکٹرو اسٹیٹک اسپرے کوٹنگ والے کولڈ-رولڈ اسٹیل کی ضرورت ہوتی ہے۔ فرق کاسمیٹک نہیں ہے۔ بیرونی دیوار پر نصب ایک انڈور-درجہ بندی والا ABS باکس 18 ماہ کے اندر دھوپ میں-بے نقاب جگہ پر چاک کرنا اور ٹوٹنا شروع کر دے گا، اور سیل کے ناکام ہونے کے بعد، نمی اسپلائس ٹرے تک پہنچ جائے گی۔ اس وقت باکس کسی بھی چیز کی حفاظت نہیں کر رہا ہے۔

اسپلائس ٹرے وہ جگہ ہے جہاں اصل آپٹیکل کام ہوتا ہے۔ کیبل کے ریشوں کو الگ کر دیا جاتا ہے، کلیو کیا جاتا ہے، اور انفرادی اسپلائس ہولڈرز کے اندر پگٹیل ریشوں میں فیوژن کاٹ دیا جاتا ہے۔ اضافی ریشہ سٹوریج لوپس میں کنڈلی ہو جاتا ہے. یہاں دو نمبر اہم ہیں: ٹرے میں کتنے اسپلائسز ہو سکتے ہیں، اور کیا روٹنگ چینلز کم از کم موڑ کے رداس کو نافذ کرتے ہیں۔ معیاری G.652D سنگل موڈ فائبر کو کم از کم 30 ملی میٹر موڑنے والے رداس کی ضرورت ہے۔ موڑ-غیر حساس G.657A2 فائبر 10 ملی میٹر تک کم برداشت کرتا ہے، یہی وجہ ہے کہ یہ تنگ-اسپیس FTB ڈیزائنز میں ڈیفالٹ بن گیا ہے۔ ایک ٹرے جو ریشوں کو فائبر کی قسم کے سپورٹ سے زیادہ سخت موڑ پر مجبور کرتی ہے وہ میکروبینڈ نقصان - کا نقصان متعارف کرائے گی جو OTDR ٹریس پر ظاہر ہوتا ہے لیکن اسے دوبارہ تقسیم کیے بغیر ٹھیک کرنا تقریباً ناممکن ہے۔

اڈاپٹر پینل رکھتا ہے۔فائبر آپٹک اڈاپٹر- ساکٹ جو نیچے کی طرف سے چلنے والے آلات سے پیچ کی ہڈیوں کو قبول کرتے ہیں۔ SC/APC اڈاپٹر FTTH اور PON نیٹ ورکس کے لیے معیاری ہیں کیونکہ ان کی 8 ڈگری زاویہ والی پولش واپسی کے نقصان کو −60 dB سے نیچے دھکیلتی ہے، جو اپ اسٹریم ٹرانسمیشن کے معیار کے لیے اہم ہے۔ LC اڈاپٹر ڈیٹا سینٹر کے ماحول میں حاوی ہیں جہاں پورٹ کی کثافت ترجیح ہے۔ ایک ہی FTB کے اندر اڈاپٹر کی اقسام کو ملانا تکنیکی طور پر ہائبرڈ اڈاپٹر کے ساتھ ممکن ہے، لیکن یہ دیکھ بھال کے دوران الجھن پیدا کرتا ہے اور جب تک کوئی واضح تکنیکی وجہ نہ ہو اس سے گریز کرنا چاہیے۔ اگر آپ کو یقین نہیں ہے کہ آپ کی سائٹ کو کون سا کنیکٹر ماحولیاتی نظام درکار ہے، تو اس کی خرابیچار عام فائبر آپٹک کنیکٹر کی اقسامتجارت کا احاطہ کرتا ہے۔

فائبر ٹرمینل باکس کی اقسام - اور جب ہر ایک سمجھ میں آتا ہے۔

FTB کی درجہ بندی پیچیدہ نہیں ہے، لیکن ماحول کے لیے غلط انتخاب خریداری کی سب سے عام غلطیوں میں سے ایک ہے۔ یہ وہ ہے جو بنیادی اقسام کو صرف نظریہ میں نہیں بلکہ عملی طور پر الگ کرتا ہے۔

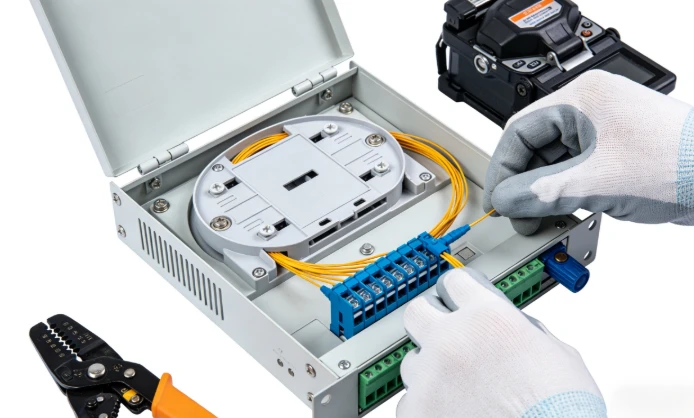

وال-ماؤنٹڈ FTBsFTTH اور چھوٹے-دفتری تعیناتیوں کا ہارس ہیں۔ وہ دیوار سے ٹیک لگاتے ہیں یا کمزور-موجودہ تقسیم کیبنٹ کے اندر بیٹھتے ہیں، 2 سے 24 فائبر کور کو سپورٹ کرتے ہیں، اور ایک پلٹ-کھلے یا ہٹنے والے کور کا استعمال کرتے ہیں۔ تنصیب میں منٹ لگتے ہیں - دو سے چار سکرو اور ایک کیبل گلینڈ - یہی وجہ ہے کہ وہ اعلی-رہائشی رول آؤٹس میں بتائے جاتے ہیں جہاں فی-یونٹ لیبر لاگت کم رہتی ہے۔ ٹریڈ آف اسپلائس ٹرے کی محدود جگہ ہے: اگر آپ کو PLC اسپلٹر کو ضم کرنے یا 24 کور سے زیادہ ہینڈل کرنے کی ضرورت ہے، تو ایک دیوار-ماؤنٹ باکس تیزی سے بھر جاتا ہے۔

ریک-ماؤنٹڈ FTBsڈیٹا سینٹرز، مرکزی دفاتر، اور ٹیلی کام شیلٹرز میں معیاری 19-انچ ریک میں جائیں۔ وہ الگ الگ رسائی کے لیے باہر نکل جاتے ہیں، زیادہ بندرگاہ کی کثافت (24، 48، 96 ریشوں تک) پیش کرتے ہیں، اور کراس کنیکٹ اور باہم منسلک فن تعمیر دونوں کو سپورٹ کرتے ہیں۔ اضافی لاگت فی یونٹ ایسے ماحول میں جائز ہے جہاں کیبل مینجمنٹ ڈسپلن اور مستقبل میں اسکیل ایبلٹی انکلوژر کی قیمت سے زیادہ ہے۔

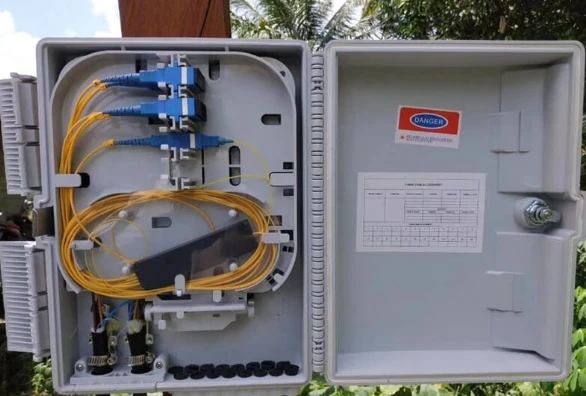

آؤٹ ڈور FTBsقطب-ماؤنٹ یا بیرونی دیوار-ماؤنٹ ایپلی کیشنز کے لیے بنائے گئے ہیں۔ مہر بند گسکیٹ، UV-مزاحم شیل، سنکنرن-پروف ہارڈ ویئر، اور آپریٹنگ درجہ حرارت کی رواداری تقریباً −40 ڈگری سے +75 ڈگری تک۔ IP درجہ بندی یہاں کی واحد سب سے اہم تصریح ہے - اور اکثر غلط اندازے میں سے ایک ہے۔ ایک آئی پی 54 ریٹیڈ باکس ایک شیلٹرڈ کوریڈور میں کام کرتا ہے۔ کوسٹل ہائی وے کے ساتھ ایک کھمبے کو IP68 کی ضرورت ہے۔ سائٹ کے اصل حالات کے بجائے لیبل ("آؤٹ ڈور ریٹیڈ") کے ذریعے بتانا یہ ہے کہ باکس فیلڈ میں کیسے ناکام ہو جاتے ہیں۔

ڈیسک ٹاپ FTBsہلکے وزن والے، ٹیسٹ کے ماحول کے لیے پورٹیبل یونٹس، عارضی سپلائینگ اسٹیشنز، یا چھوٹی سائٹیں جہاں مستقل طور پر نصب کرنا ناقابل عمل ہے۔ وہ سہولت کے لیے ماحولیاتی تحفظ کی قربانی دیتے ہیں۔

فوری انتخاب کا حوالہ

انگوٹھے کا ایک مفید اصول: پہلے دن باکس کو تقریباً 60-70% گنجائش تک آباد کریں۔ باقی ہیڈ روم مکمل انکلوژر سویپ کے بغیر مستقبل کی نمو کو جذب کرتا ہے۔

کچھ "نہ کریں" کے رہنما خطوط کسی بھی انتخابی چارٹ سے زیادہ رقم بچاتے ہیں۔ دیوار کا استعمال نہ کریں-ماؤنٹ FTB اگر آپ پہلے سے ہی جانتے ہیں کہ PLC اسپلٹر کے اندر فٹ ہونے کی ضرورت ہے - ٹرے کی جگہ بہترین طور پر معمولی ہوگی۔ یہ نہ سمجھیں کہ IP65 ہر بیرونی سائٹ کا احاطہ کرتا ہے۔ بے نقاب قطب پہاڑوں اور ساحلی مقامات کو IP68 کی ضرورت ہے۔ اور LC اڈاپٹر کو صرف اس وجہ سے ڈیفالٹ نہ کریں کہ وہ چھوٹے ہیں اگر باقی سائٹ SC/APC کے ارد گرد بنائی گئی ہے - ایک کنیکٹر کی مماثلت کو ٹھیک کرنے کے لیے کثافت کے فائدہ سے زیادہ لاگت آتی ہے۔

عام فائبر ٹرمینل باکس کے انتخاب کی غلطیاں

زیادہ تر FTB مسائل خراب ہارڈ ویئر کی وجہ سے نہیں ہوتے ہیں۔ وہ باکس کو آرڈر کرنے سے پہلے کی گئی تفصیلات کی غلطیوں کی وجہ سے ہوتے ہیں۔ چار غلطیاں بار بار سامنے آتی ہیں۔

موجودہ پیچ کی ہڈی کی انوینٹری کو چیک کیے بغیر اڈاپٹر کی قسم کا انتخاب کرنا۔ایسے پروجیکٹس میں جہاں FTB کی وضاحت ایک ٹیم کے ذریعہ کی جاتی ہے اور پیچ کی ہڈیوں کو دوسری ٹیم کے ذریعہ آرڈر کیا جاتا ہے، یہ اس سے زیادہ کثرت سے غلط ہوتا ہے جتنا اسے ہونا چاہئے۔ ایک SC/APC اڈاپٹر پینل بیکار ہے اگر سائٹ میں پہلے سے ہی SC/UPC جمپروں سے بھرا دراز ہو۔ زاویہ دار-پولش اور فلیٹ-پولش فیرولز جسمانی طور پر آپس میں مل جائیں گے، لیکن انٹرفیس پر ہوا کا فرق ایک ریفلیکشن اسپائک بناتا ہے جو PON کی اپ اسٹریم کارکردگی کو کم کرتا ہے۔ اڈاپٹر پینل میں لاک کرنے سے پہلے کنیکٹر ایکو سسٹم کی تصدیق کریں۔

اصل آئی پی ریٹنگ کے بجائے مارکیٹنگ لیبل کے ذریعے آؤٹ ڈور باکسز کا انتخاب کرنا۔"آؤٹ ڈور ریٹیڈ" آئی پی کلاس نہیں ہے۔ "آؤٹ ڈور" کا لیبل لگا ہوا ایک باکس IP54 ہو سکتا ہے، جس کا مطلب ہے کہ یہ چھڑکنے والے پانی کے خلاف مزاحمت کرتا ہے لیکن مسلسل بارش یا دباؤ سے دھونے کے خلاف نہیں۔ اگر انسٹالیشن سائٹ موسم کی زد میں ہے، تو مخصوص آئی پی نمبر کی تصدیق کریں ان شرائط کے خلاف جن کا باکس کو درحقیقت - کا سامنا کرنا پڑے گا نہ کہ مخصوص شیٹ کے مطابق ہونے والی شرائط۔

اسپیئر پورٹ کی صلاحیت کو کم کرنا۔ایک 12-کور باکس 8-کور باکس سے تھوڑا زیادہ مہنگا ہے۔ دو سال بعد ایک 8-کور باکس کو 12-کور باکس کے ساتھ تبدیل کرنا - بشمول ٹرک رول، دوبارہ تقسیم کرنا، اور ڈاؤن ٹائم - قیمت کے فرق سے کئی گنا زیادہ لاگت آئے گی۔ نمو کے لیے مخصوص۔

اسپلٹر فارم فیکٹر کی مطابقت کو نظر انداز کرنا۔اگر تعیناتی کا منصوبہ انضمام کا مطالبہ کرتا ہے۔PLC آپٹیکل اسپلٹرٹرمینل باکس کے اندر، اسپلائس ٹرے لے آؤٹ اور انکلوژر کی گہرائی میں اسپلٹر ماڈیول - کو عام طور پر ایک منی-ٹیوب یا ABS کیسٹ فارم فیکٹر کو ایڈجسٹ کرنا چاہیے۔ ہر FTB اس کے لیے ڈیزائن نہیں کیا گیا ہے۔ اسپلٹر فٹ ہونے سے پہلے اندرونی طول و عرض اور ٹرے کی ترتیب کو چیک کریں۔

فائبر ٹرمینل بکس کے اندر PLC سپلٹرز کو انٹیگریٹ کرنا

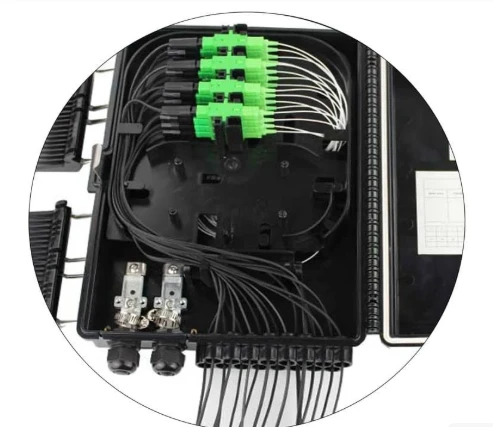

مزید FTTH آپریٹرز اب ایک ہی انکلوژر میں اسپلٹنگ فنکشن اور ٹرمینیشن فنکشن کو یکجا کرتے ہیں۔ الگ الگ اسپلٹر کیبنٹ سے نیچے کی طرف ٹرمینل باکس میں فائبر چلانے کے بجائے، اسپلٹر براہ راست FTB سپلائس ٹرے پر بیٹھتا ہے۔ فیڈر کیبل فائبر سپلٹر ان پٹ سے جڑتا ہے۔ ہر اسپلٹر آؤٹ پٹ کو ایک پگٹیل میں فیوژن کیا جاتا ہے جو اڈاپٹر پینل پر ختم ہوتا ہے۔ سبسکرائبرز ان فرنٹ-پینل اڈاپٹرز میں پلگ ان ڈراپ کیبلز کے ذریعے جڑتے ہیں۔

یہ کام کرتا ہے کیونکہ PLC سپلٹرز 1260–1650 nm آپریٹنگ بینڈ میں طول موج-خود مختار ہیں۔ ایک ہی مربوط FTB بیک وقت 1490 nm پر GPON ڈاؤن اسٹریم، 1310 nm پر اپ اسٹریم، اور RF ویڈیو اوورلے کو 1550 nm پر بیک وقت ہینڈل کر سکتا ہے۔ کوئی اضافی فلٹرنگ ہارڈویئر کی ضرورت نہیں ہے۔

کم انکلوژرز کا مطلب ہے کم اسپلائس پوائنٹس، چھوٹے فائبر راستے، اور آسان دستاویزات - کم انسٹالیشن لیبر، کم جاری دیکھ بھال۔ حد دیوار کا سائز ہے: دیوار-ماؤنٹفائبر آپٹک ٹرمینل باکس1×8 سپلٹر کے ساتھ فالتو فائبر ذخیرہ کرنے کے لیے محدود جگہ چھوڑی جاتی ہے، اس لیے تنصیب کو صاف ستھرا ہونا چاہیے۔ ان پروجیکٹس پر جہاں پورٹ کاؤنٹ، اڈاپٹر فارمیٹ، اور اسپلٹر انٹیگریشن سب کو ایک ساتھ تصدیق کرنے کی ضرورت ہے، باکس لے آؤٹ ڈیٹا شیٹ پر ہیڈ لائن کی گنجائش سے زیادہ اہمیت رکھتا ہے۔ ان انکلوژرز سے سگنلز کیسے گزرتے ہیں اس کے تفصیلی میکانکس کے لیے، یہ تکنیکی واک تھرو جاری ہے۔فائبر آپٹک ٹرمینل باکس کیسے کام کرتا ہے۔اندرونی سگنل کے راستے کا احاطہ کرتا ہے۔

تنصیب اور دیکھ بھال کے طریقے جو اصل میں اہمیت رکھتے ہیں۔

تنصیب کے دو مراحل سب سے زیادہ فیلڈ مسائل کا باعث بنتے ہیں، اور دونوں ہی قابل گریز ہیں۔

سب سے پہلے آلودہ splicing ہے. ایک گندا فائبر اینڈ 0.3–0.5 dB اضافی اندراج نقصان فی اسپلائس - متعارف کراتا ہے تاکہ وصول کنندہ کی حساسیت کی حد سے نیچے ایک معمولی PON لنک کو دھکیل سکے۔ صاف کرنے سے پہلے ہر فائبر اینڈ کو lint-فری وائپس اور IPA سے صاف کریں۔ صاف کرنے کے بعد فائبر مائکروسکوپ سے معائنہ کریں۔ اگر کوئی آلودگی نظر آتی ہے تو صاف کریں اور دوبارہ-کلیو کریں۔ اس قدم پر خرچ کیا گیا وقت اس وقت کے مقابلے میں معمولی ہے جو باکس کو سیل کرنے کے بعد ایک اعلی{10}} نقصان کا ازالہ کرنے میں صرف کیا گیا تھا۔

دوسرا کیبل گلینڈ ٹارک ہے۔ زیادہ-تنگ کرنے سے کیبل کی میان کچل جاتی ہے اور اندر کے ریشوں پر زور پڑتا ہے۔ -کے تحت سختی مہینوں میں نمی کے داخل ہونے کی اجازت دیتی ہے۔ کارخانہ دار کی مخصوص ٹارک اقدار پر عمل کریں۔ یہ ایک ایسا قدم نہیں ہے جہاں "ہینڈ ٹائٹ پلس تھوڑا" ٹارک رینچ کا قابل قبول متبادل ہے۔

جاری دیکھ بھال کے لیے، فائبر ٹرمینل بکس غیر فعال ہوتے ہیں اور کم سے کم توجہ کی ضرورت ہوتی ہے - لیکن صفر نہیں۔ ایک عملی شیڈول: بصری معائنہ اور کنیکٹر اینڈ-انڈور تنصیبات کے لیے ہر 12-18 ماہ بعد چہرے کی صفائی، بیرونی یا سخت-ماحولیاتی مقامات کے لیے ہر 6 ماہ بعد۔ کریکنگ یا کمپریشن سیٹ کے لیے کیبل گلینڈ کی مہریں چیک کریں۔ اگر آپ ہر باکس کے لیے OTDR بیس لائن ریکارڈز کو برقرار رکھتے ہیں، تو موازنہ کے نشانات بتدریج الگ الگ انحطاط کو پکڑ لیں گے اس سے بہت پہلے کہ یہ سبسکرائبر کی بندش کا سبب بنے۔
