فائبر کنیکٹر پولش: PC بمقابلہ UPC بمقابلہ APC

پی سی، یو پی سی، اور اے پی سی فائبر آپٹک کنیکٹر کے اندر فیرول اینڈ فیس پر لاگو تین پولش اسٹائلز کا حوالہ دیتے ہیں۔ پولش اس بات کا تعین کرتی ہے کہ ہر کنکشن پر کتنی روشنی ماخذ کی طرف واپس منعکس ہوتی ہے - ایک پیرامیٹر جسے واپسی نقصان کہتے ہیں۔ یہ مضمون یہ بتاتا ہے کہ تینوں اقسام میں کس طرح فرق ہے، فیلڈ میں ان کی شناخت کیسے کی جائے، اور دی گئی درخواست کے لیے کس کی وضاحت کرنی ہے۔

پولش کی تین اقسام، ایک ارتقاء

کنیکٹر پالش کی تینوں اقسام ایک ہی بنیادی مسئلہ کو حل کرتی ہیں: جب دو فائبر اینڈ چہرے کنیکٹر کے اندر ملتے ہیں، تو ان کے درمیان کوئی بھی ہوا کا فرق روشنی کو پیچھے کی طرف منعکس کرنے کا سبب بنتا ہے۔ وہ منعکس توانائی - جسے بیک ریفلیکشن یا آپٹیکل ریٹرن نقصان (ORL) - کہا جاتا ہے لیزر سورس کی طرف سفر کرتا ہے اور سگنل کے معیار کو گرا سکتا ہے، خرابی کی شرح کو بڑھا سکتا ہے، یا اینالاگ سسٹم کو غیر مستحکم کر سکتا ہے۔ پی سی، یو پی سی، اور اے پی سی کے درمیان فرق یہ ہے کہ ہر ڈیزائن اس ہوا کے خلا پر کتنے جارحانہ انداز میں حملہ کرتا ہے۔

1970 کی دہائی کے اصل فلیٹ-پالش کنیکٹر نے اتنا چوڑا خلا چھوڑا کہ تقریباً 4% روشنی واپس سسٹم میں اچھال سکے (-14 dB واپسی کا نقصان)۔ یہی نقطہ آغاز تھا۔ پولش کی تین اقسام جو ہر ایک کی پیروی کرتی ہیں انہوں نے رابطے کو مختلف طریقے سے سخت کیا:

پی سی (جسمانی رابطہ)1980 کی دہائی میں فلیٹ سطح کو قدرے محدب گنبد سے تبدیل کر دیا گیا۔ گھماؤ فائبر کور پر مرکوز دباؤ، شیشے کے دو چہروں کو براہ راست رابطے میں مجبور کرتا ہے۔ واپسی کا نقصان تقریبا -40 ڈی بی تک بہتر ہوا۔ پی سی پر ڈیفالٹ بن گیا۔ابتدائی SC، FC، اور ST کنیکٹر کی اقسام، لیکن گنبد کے بڑے رداس نے ابھی بھی ایک وسیع رابطہ پیچ چھوڑا ہے جو خامیوں کو برداشت کرتا ہے۔ آپ کو اب بھی لیگیسی ٹیلی کام گیئر - پر PC پالش ملے گی جو یہ کام کرتی ہے، لیکن یہ تینوں میں سے سب سے کمزور پرفارمر ہے اور شاذ و نادر ہی نئی تعمیرات کے لیے مخصوص ہوتی ہے۔

UPC (الٹرا فزیکل رابطہ)یہ کوئی نیا ڈیزائن نہیں ہے بلکہ اسی گنبد پر پالش کرنے کا ایک بہتر عمل ہے۔ ایک توسیع شدہ پولش سائیکل ایک باریک سطح کی تکمیل اور گھماؤ کا ایک سخت رداس پیدا کرتا ہے، جو فائبر کور کو زیادہ درست طریقے سے دباتا ہے۔ واپسی کا نقصان PC کے مقابلے میں -50 dB یا اس سے بہتر - دس-گنا بہتری تک پہنچ جاتا ہے۔ یہ ورک ہارس ہے۔ نیلے جسم والاLC UPC سنگل-موڈ پیچ کورڈزآج عملی طور پر ہر ڈیٹا سینٹر، انٹرپرائز ریک، اور میٹرو DWDM شیلف پروڈکشن میں ہیں۔ اگر کسی نے دوسری صورت میں وضاحت نہیں کی ہے تو، مشکلات یہ ہیں کہ آپ کے کنیکٹر UPC ہیں۔ ایک انتباہ: بار بار ملاپ کے چکر گنبد کو کھرچ سکتے ہیں اور وقت کے ساتھ واپسی کے نقصان کو کم کر سکتے ہیں، لہذا ہر کنکشن سے پہلے معائنہ اور صفائی اختیاری نہیں ہے - یہ وہی ہے جو UPC کو درجہ بندی کے مطابق کارکردگی کا مظاہرہ کرتا رہتا ہے۔

APC (زاویانہ جسمانی رابطہ)ایک بنیادی طور پر مختلف نقطہ نظر لیتا ہے. عمودی گنبد کے بجائے، فیرول کے آخری چہرے کو 8-ڈگری کے زاویے پر پالش کیا جاتا ہے۔ انعکاس شدہ روشنی اب کور سے نیچے کا سفر نہیں کرتی ہے - یہ فائبر کی چادر میں نکلتی ہے اور ختم ہوجاتی ہے۔ کوئی آئینہ اثر نہیں۔ واپسی کا نقصان -60 dB یا اس سے بہتر تک پہنچ جاتا ہے، جو کہ 0.0001% منعکس طاقت ہے۔ APC ایک گہری نظر کا مستحق ہے کیونکہ یہ PC اور UPC سے کافی مختلف طریقے سے برتاؤ کرتا ہے تاکہ اس کے اپنے اصولوں کے سیٹ کی ضمانت دی جا سکے - جس کا احاطہ اگلے حصے میں کیا گیا ہے۔

ڈیسیبل لوگارتھمک ہوتے ہیں، اس لیے اس جدول میں موجود خلاء ان کی نظر سے کہیں زیادہ وسیع ہیں۔ -40 dB (PC) سے -60 dB (APC) تک چھلانگ "50% بہتر" نہیں ہے - یہ منعکس طاقت میں 100x کمی ہے۔

اے پی سی تجویز کردہ نمبروں سے زیادہ کیوں اہمیت رکھتی ہے۔

کاغذ پر -60 dB اسپیک متاثر کن ہے، لیکن اے پی سی کا اصل فائدہ ایک مخصوص تعیناتی کے منظر نامے میں ظاہر ہوتا ہے جسے UPC خراب طریقے سے ہینڈل کرتا ہے: غیر منظم بندرگاہیں۔

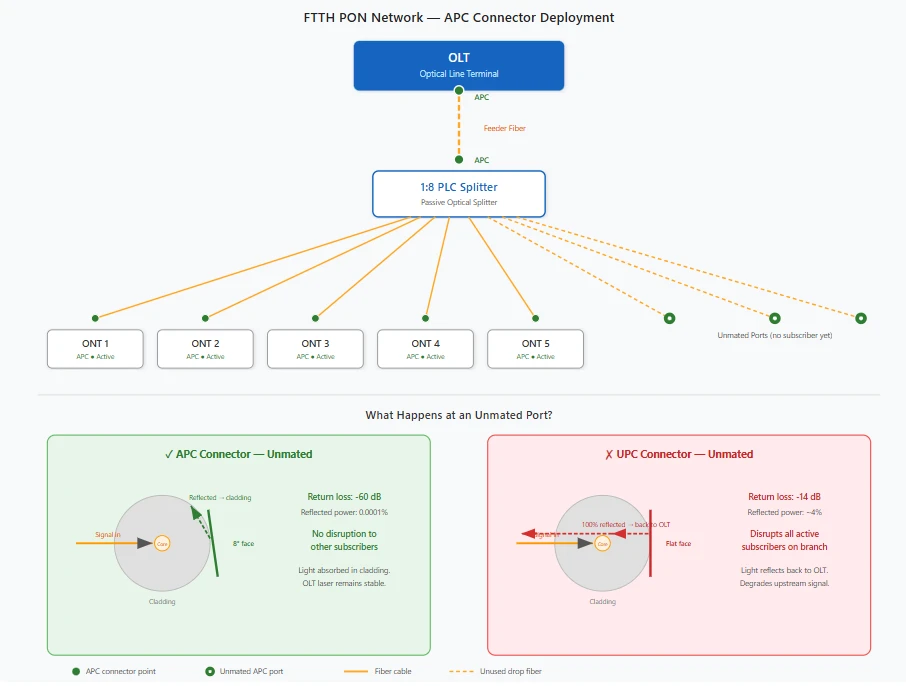

استعمال کرتے ہوئے FTTH نیٹ ورکس میںPLC آپٹیکل اسپلٹرزابتدائی رول آؤٹ کے دوران سبسکرائبر پورٹس اکثر اندھیرے میں رہتے ہیں - گھر ابھی تک منسلک نہیں ہیں۔ اس اسپلٹر پر ہر غیر متزلزل UPC کنیکٹر ایک آئینے کے طور پر کام کرتا ہے، تمام واقعے کی روشنی کو سیدھے آپٹیکل لائن ٹرمینل کی طرف اچھالتا ہے۔ اسے آٹھ یا سولہ کھلی بندرگاہوں میں ضرب دیں اور مجموعی بیک ریفلیکشن ایک ہی اسپلٹر برانچ کو شیئر کرنے والے فعال سبسکرائبرز کو روک سکتا ہے۔ اے پی سی کے ساتھ، غیر مربوط بندرگاہیں ایک غیر-مسئلہ ہیں۔ زاویہ دار فیرول روشنی کو کلیڈنگ میں ہٹاتا ہے چاہے دوسرا فائبر موجود ہو یا نہ ہو۔ یہ واحد رویہ یہی وجہ ہے کہ GPON، XGS-PON، اور 50G-PON معیارات پورے آپٹیکل ڈسٹری بیوشن نیٹ ورک میں APC کو لازمی قرار دیتے ہیں۔

PON سے آگے، APC CATV اور RF ویڈیو اوورلے، تقسیم شدہ اینٹینا سسٹم، دو طرفہ WDM، ہائی-پاور ایمپلیفائیڈ آپٹیکل چینز، اور PAM4 یا 16QAM ماڈیولیشن - کا استعمال کرتے ہوئے مربوط آپٹکس کے لیے معیاری ہے کسی بھی ایسے نظام میں جہاں توانائی کی عکاسی ہوتی ہے-لیزر کو نقصان پہنچاتی ہے۔

ایک اہم حد: APC پالش صرف ایک-موڈ ہے۔ ملٹی موڈ سسٹمز (OM3, OM4, OM5) UPC یا PC پر بیک ریفلیکشن اور معیاری بنانے کے لیے بہت کم حساس ہوتے ہیں۔ اگر آپ کا پروجیکٹ ملٹی موڈ فائبر استعمال کرتا ہے تو APC لاگو نہیں ہوتا ہے۔

فیلڈ میں PC، UPC، اور APC کنیکٹرز کی شناخت کیسے کریں۔

کنیکٹر پالش کی غلط شناخت غیر مماثل کنکشن، ناکام لنکس اور خراب فیرولز کا باعث بنتی ہے۔ تیز ترین سے لے کر انتہائی قابل اعتماد تک، چار طریقوں کا استعمال کرتے ہوئے انہیں الگ کرنے کا طریقہ یہاں ہے۔

1. کنیکٹر کے جسم کا رنگ

تیز ترین چیک۔ صنعت کا رنگ کنونشن ہے:

سبز کا مطلب ہے APC - ہمیشہ۔ بلیو کا مطلب ہے UPC سنگل-موڈ میں یا پرانے آلات پر PC۔ ملٹی موڈ کنیکٹر فائبر گریڈ رنگ (ایکوا، میجنٹا، خاکستری) کی پیروی کرتے ہیں۔ ملاپفائبر آپٹک اڈاپٹریا بلک ہیڈ ایک ہی رنگ کا ہوگا، لہذا ایک سبز اڈاپٹر صرف سبز کنیکٹر قبول کرتا ہے۔

2. پرنٹ شدہ نشانات

زیادہ تر فیکٹری-پیچ ڈوریوں اورفائبر آپٹک pigtailsپولش قسم کو براہ راست کنیکٹر کے جسم پر یا کنیکٹر کے قریب کیبل جیکٹ پر پرنٹ کریں۔ "LC/UPC," "SC/APC" یا "FC/PC" جیسے متن کو تلاش کریں۔ اگر لیبل صرف "LC" یا "SC" کہتا ہے بغیر پولش عہدہ کے، یہ تقریباً یقینی طور پر UPC ہے - مینوفیکچررز UPC کو ڈیفالٹ سمجھتے ہیں اور بعض اوقات لیبل کو چھوڑ دیتے ہیں۔

3. ایک فائبر اسکوپ کے تحت فیرول اینڈ فیس

یہ شناخت کا حتمی طریقہ ہے۔ 200x یا 400x فائبر اسکوپ کے تحت، یو پی سی یا پی سی فیرول ایک سرکلر، سینٹرڈ فائبر کور کو ظاہر کرتا ہے جس میں عکاسی پیٹرن کور - پر مرکوز ہوتا ہے جس کی سطح ناظر کے لیے کھڑی ہوتی ہے۔ APC فیرول بظاہر مختلف نظر آتا ہے: عکاسی کا پیٹرن آفسیٹ ہوتا ہے کیونکہ 8-ڈگری کا زاویہ روشنی کی واپسی کو آف سینٹر منتقل کرتا ہے۔ تھوڑی سی مشق کے ساتھ، فرق فوری طور پر واضح ہوجاتا ہے۔ اگر آپ کنیکٹرز کا باقاعدگی سے معائنہ کرتے ہیں، تو آپ APC کے آخری چہروں کو ایک نظر میں پہچاننا شروع کر دیں گے۔

4. ملن کے دوران جسمانی احساس

APC کنیکٹرز کے ساتھ کلیدی رہائش (جیسے SC/APC) کی کلیدی چوڑائی SC/UPC سے مختلف ہوتی ہے، جس سے غلط اڈاپٹر میں داخل کرنا جسمانی طور پر مشکل ہو جاتا ہے۔ LC کنیکٹرز میں یہ مکینیکل کینگ نہیں ہوتی ہے، اس لیے LC/APC کو LC/UPC اڈاپٹر - میں مجبور کیا جا سکتا ہے، یہی وجہ ہے کہ کسی بھی چیز کو داخل کرنے سے پہلے رنگ اور لیبل کی جانچ پڑتال ضروری ہے۔

جب آپ APC کو UPC کے ساتھ جوڑتے ہیں تو کیا ہوتا ہے۔

یہ اس کی اپنی کال آؤٹ کا مستحق ہے کیونکہ اس کے نتائج نظریاتی نہیں ہیں۔ جب ایک سبز APC کنیکٹر نیلے UPC اڈاپٹر میں جاتا ہے - یا اس کے برعکس - زاویہ والا چہرہ ایک چپٹے گنبد سے ملتا ہے۔ دونوں سطحیں رابطے کے صرف ایک پتلے حصے کو چھوتی ہیں، جس سے زیادہ تر فائبر کور میں ہوا کا ایک بڑا خلا پیدا ہوتا ہے۔ اندراج کا نقصان 1 ڈی بی سے زیادہ بڑھ جاتا ہے۔ واپسی کا نقصان ختم ہو جاتا ہے۔ اور آف- محور کا دباؤ دونوں فیرول سطحوں میں پیس جاتا ہے، اس سے ایسے خراشیں بن جاتی ہیں جنہیں صاف نہیں کیا جا سکتا۔

خراب شدہ فیرولز کو عام طور پر دوبارہ -پالش نہیں کیا جا سکتا - کنیکٹر یا پگٹیل کو کاٹ کر تبدیل کرنا پڑتا ہے۔ دیر سے-نائٹ مینٹیننس ونڈو کے دوران ایک مماثل جوڑا ایک سے زیادہ-گھنٹوں کی بندش میں جھڑ سکتا ہے۔ روک تھام آسان ہے: رنگ چیک کریں، لیبل پڑھیں، کبھی بھی کسی ایسے کنکشن پر مجبور نہ کریں جو غلط محسوس ہو۔

اپنی درخواست کے لیے صحیح کنیکٹر پولش کا انتخاب کرنا

PC کنیکٹر مرکزی دھارے کے استعمال سے باہر ہو گئے ہیں۔ اگر آپ کی سہولت اب بھی انہیں لیگیسی ٹیلی کام گیئر پر چلاتی ہے تو متبادلفائبر آپٹک کنیکٹردستیاب ہیں، لیکن اگلی مینٹیننس ونڈو کے دوران UPC میں تبدیل کرنا ایک سستا اپ گریڈ ہے۔

UPC ایپلی کیشنز کی وسیع ترین رینج کا احاطہ کرتا ہے۔ انٹرپرائز LAN، ڈیٹا سینٹر انٹر کنیکٹس، میٹرو ایتھرنیٹ، DWDM ٹرانسپورٹ - کوئی بھی ڈیجیٹل جہاں واپسی کے نقصان کا بجٹ -50 dB کی اجازت دیتا ہے۔ حصے سستے ہیں، ماحولیاتی نظام پختہ ہے، اور کارکردگی ثابت ہے۔

اے پی سی صحیح کال ہے جب بیک ریفلیکشن سسٹم کی کارکردگی کو آگے بڑھاتا ہے: FTTx غیر فعال آپٹیکل نیٹ ورکس، CATV/RF اوورلے، DAS، WDM، مربوط آپٹکس، اور کوئی بھی فن تعمیر جو آپٹیکل سپلٹرز کے ذریعے ممکنہ طور پر غیر متزلزل بندرگاہوں کے ساتھ چل رہا ہے۔ قیمت کا پریمیم مساوی UPC حصوں پر تقریباً 10 سے 30 فیصد چلتا ہے۔ FTTH فیلڈ انسٹال کے لیے،ایس سی اے پی سی فاسٹ کنیکٹراس لاگت کو-فی-ایپوکسی کو ختم کرکے اور پالش کرکے مزید گرائیں - ایک ٹیکنیشن ایک منٹ میں ڈراپ کیبل کو ختم کرسکتا ہے۔

آپ جو بھی پولش منتخب کرتے ہیں، کبھی بھی APC کو UPC کے ساتھ ملاپ کے مقام پر نہ ملائیں۔ اگر نیٹ ورک پولش اقسام کے درمیان منتقل ہوتا ہے، تو ہینڈ آف میڈیا کنورٹر، اسپلٹر، یا ONU - پر ہونا ضروری ہے نہ کہ اڈاپٹر کے ذریعے۔

صفائی اور دیکھ بھال

کسی بھی فائبر ٹیکنیشن سے پوچھیں کہ کنیکٹر کی کارکردگی کو کیا نقصان پہنچاتا ہے اور جواب گندگی ہے۔ فیرول کے آخری چہرے پر ایک ذرہ اندراج کے نقصان کو 1 ڈی بی سے بڑھا سکتا ہے اور واپسی کے نقصان کو تباہ کر سکتا ہے۔ ملن سے پہلے ہر سرے کے چہرے کا 200x یا 400x پر فائبر اسکوپ کے ساتھ معائنہ کریں۔ پہلے ڈرائی کیسٹ کلینر۔ اگر آلودگی زندہ رہتی ہے، گیلے-پھر-IPA کے ساتھ خشک کریں۔ کمپریسڈ ہوا کو چھوڑیں - یہ ذرات کو صاف کرنے کے بجائے فیرول اپیکس میں دھکیلتی ہے۔

UPC کنیکٹرز APC کے مقابلے بار بار میٹنگ سائیکل کے تحت تیزی سے تنزلی کا شکار ہوتے ہیں، اس لیے اگر UPC لنک معمول کی جانچ کے دوران رینگتے ہوئے نقصان کو ظاہر کرتا ہے، تو ایک گھسا ہوا فیرول اس کی وجہ ہو سکتا ہے۔ APC فیرولز دوبارہ کنکشن کے چکروں کو بہتر طریقے سے برقرار رکھتے ہیں، لیکن انہیں پھر بھی ساتھی نظم و ضبط سے پہلے-اسی کلین کی ضرورت ہوتی ہے۔ APC-کی بنیاد پر PON لنکس کے لیے، اپنی قبولیت چیک لسٹ میں واپسی کے نقصان کی پیمائش شامل کریں - اکیلے پاور میٹر خراب زاویہ والی پولش کارکردگی والے کنیکٹر کو نہیں پکڑے گا۔

کنیکٹر پولش ٹیکنالوجی کہاں جا رہی ہے۔

50G-میٹرو/رسائی نیٹ ورکس میں PON اور مربوط آپٹکس-عکاسی رواداری کو مزید سخت کر رہے ہیں۔ APC کسی بھی ہائی-اسپیڈ سنگل-موڈ لنک کے لیے زیادہ سے زیادہ ڈیفالٹ ہے۔ خودکار پالش اور انٹرفیومیٹرک معائنہ نے APC اور UPC - کے درمیان اندراج کے نقصان کے فرق کو بند کر دیا ہے جو باقی رہ گیا ہے واپسی کے نقصان کا فائدہ، اور وہ طبیعیات ہے: 8-ڈگری کا زاویہ ایک ساختی کنارے ہے جس کی کوئی فلیٹ پالش نقل نہیں کر سکتی۔

نیچے کی سطر: ڈیجیٹل کے لیے UPC، کسی بھی عکاسی کے لیے APC-حساس۔ پولش کی اقسام کو آخر سے آخر تک میچ کریں، فیرولز کو صاف رکھیں، اور کنیکٹر باقی کو سنبھالتے ہیں۔
