بکتر بند MPO/MTP پیچ کورڈ بمقابلہ معیاری MPO ٹرنک کیبل

ایک بکتر بند MPO/MTP پیچ کی ہڈی ایک اسٹیل-ٹیوب یا کیولر-مضبوط جیکٹ کو ملٹی-فائبر اسمبلی کے گرد لپیٹتی ہے تاکہ کچلنے والے بوجھ، چوہا کی نمائش، اور زیادہ-وائبریشن ماحول سے بچ سکے۔ ایک معیاری MPO ٹرنک کیبل ایک ہلکی ڈبل-میان کی تعمیر کا استعمال کرتی ہے جو صاف، آب و ہوا کے-کنٹرولڈ ڈیٹا سینٹر کے راستوں کے لیے موزوں ہے۔ ان کے درمیان انتخاب کا انحصار اس بات پر ہے کہ کیبل کہاں رہے گی، اسے کتنی جسمانی زیادتیوں کا سامنا کرنا پڑے گا، اور کیا آپ کا لنک بجٹ بکتر بند ڈیزائن کی موٹی تعمیر سے تھوڑا زیادہ اندراج نقصان کو جذب کر سکتا ہے۔

یہ موازنہ ابھی کیوں اہم ہے۔

ڈیٹا سینٹر کے معمار ایک سادہ کال کرنے کے لیے استعمال ہوتے ہیں: ریڑھ کی ہڈی کے لیے ٹرنک کیبلز، کابینہ کے اندر شارٹ ہاپس کے لیے پیچ کی ہڈیاں۔ یہ فرق اب بھی برقرار ہے، لیکن فائبر انفراسٹرکچر کے ارد گرد جسمانی ماحول بدل گیا ہے۔ کنارے کی تعیناتیاں MPO اسمبلیوں کو فیکٹری کے فرشوں، کان کنی کے کنٹرول رومز، اور آؤٹ ڈور 5G شیلٹرز میں دھکیل دیتی ہیں جہاں ایک معیاری ٹرنک کیبل مہینوں میں ناکام ہو جائے گی۔ دریں اثنا، ہائپر اسکیل آپریٹرز کو ایک ہی ہال میں ہزاروں 400G اور 800G لنکس پیک کرنے والے dB کے ہر دسویں حصے کی ضرورت ہے وہ - بچا سکتے ہیں جس کا مطلب ہے کہ اس بات پر پوری توجہ دینا کہ آیا بکتر بند جیکٹ کسی محفوظ راستے پر غیر ضروری توجہ کا اضافہ کر رہی ہے۔

اصل انجینئرنگ سوال یہ نہیں ہے کہ کون سی کیبل "بہتر" ہے۔ یہ وہ ہے جو کیبل ایک مخصوص لنک سیگمنٹ کے مکینیکل اور آپٹیکل مطالبات سے میل کھاتی ہے۔

جہاں ہر کیبل کی قسم کا تعلق ہے۔

چشموں کا موازنہ کرنے سے پہلے، یہ تعیناتی کے منظرناموں کے لحاظ سے سوچنے میں مدد کرتا ہے۔ کیبل کا ماحول - اس کی خصوصیت کی فہرست نہیں - کو ہر انتخاب کے فیصلے کو آگے بڑھانا چاہئے۔ نیچے کا ہر منظر نامہ ان مکینیکل اور آپٹیکل عوامل کو بھی جھنڈا دیتا ہے جن کا آپ کو وزن کرنا چاہیے، لہذا تشخیص کی منطق کو الگ چیک لسٹ میں بیٹھنے کے بجائے سیاق و سباق میں بنایا گیا ہے۔

Inside a climate-controlled data center cabinet, standard MPO trunk cables are the correct pick. The environment is clean, temperature-stable, and physically protected. Cables here face only moderate tensile loads during installation, occasional lateral pressure from neighboring cables, and vibration from HVAC. A dual-layer jacket - inner aramid yarn plus an LSZH or plenum-rated outer sheath - handles all of that comfortably while meeting IEC 60794 and TIA-568 mechanical requirements. Using armored cables in this setting adds cost, weight, and diameter without delivering a meaningful reliability improvement. Trunk cables with 24 or 48 fibers efficiently connect spine-to-leaf switch layers using QSFP28 or QSFP-DD optics, and their smaller 3.0 mm outer diameter keeps routing through high-density cable management trays straightforward.

ایک اونچی منزل کے نیچے انٹر- قطار کی ریڑھ کی ہڈی کو مزید سوچنے کی ضرورت ہے۔ مہربند کیبل ٹرے کے ساتھ ایک جدید سہولت معیاری تنوں پر بھروسہ کر سکتی ہے۔ لیکن پرانی عمارتیں جن میں فرش ٹائلوں کے نیچے کھلے راستے ہیں ایک مختلف کہانی سناتے ہیں - فٹ ٹریفک، رولنگ کارٹس، اور کبھی کبھار چوہا کی سرگرمیاں سب کچلنے اور کھرچنے کے خطرات پیدا کرتی ہیں جن کو سنبھالنے کے لیے ایک ڈبل-میان کی تعمیر کبھی بھی ڈیزائن نہیں کی گئی تھی۔ اگر آپ نے کیڑوں کے واقعات کی دستاویزی دستاویز کی ہے یا آپ کے راستے بھاری سامان کے ساتھ شیئر کیے گئے ہیں، تو یہ صرف ریڑھ کی ہڈی کے حصوں پر بکتر بند MPO اسمبلیوں کا جواز پیش کرتا ہے۔ یہاں فیصلہ کرنے کا نقطہ سیدھا ہے: راستے کا معائنہ کریں، حقیقت پسندانہ مکینیکل خطرات کا اندازہ لگائیں، اور جسمانی ثبوت آپ کی رہنمائی کریں۔

صنعتی اور کنارے والے ماحول بحث کے لیے بہت کم جگہ چھوڑتے ہیں۔ فیکٹری کے فرش کیبلز کو مشینری سے مسلسل وائبریشن کا سامنا کرنا پڑتا ہے۔ کان کنی کنٹرول روم ذرات کی آلودگی اور درجہ حرارت کی انتہا کو متعارف کراتے ہیں۔ آؤٹ ڈور 5G الماریاں منجمد-پگھلنے کے حالات اور یووی ایکسپوژر سے گزرتی ہیں۔ فوجی میدان میں تعیناتیاں اوپر والے تمام کو اثر کے خطرے کے ساتھ یکجا کرتی ہیں۔ ان ترتیبات میں، ایک معیاری ٹرنک کیبل کی −20 ڈگری سے +60 ڈگری کی درجہ بندی کی آپریٹنگ رینج اور اس کی تقریباً 100–200 N کچلنے والی مزاحمت محض ناکافی ہے۔ بکتر بند MPO پیچ کورڈز، −40 ڈگری سے +75 ڈگری تک درجہ بندی کی گئی ہیں اور 1,000 N سے زیادہ لیٹرل کرش فورس کو برداشت کرنے کے قابل ہیں، یہاں کوئی پریمیم اپ گریڈ نہیں ہیں - وہ بنیادی ضرورت ہیں۔ اگر آپ کا لنک کسی ایسی جگہ سے گزرتا ہے جس میں ڈیٹا سینٹر کے روایتی تحفظات کا فقدان ہے، تو بکتر بند آپشن ناکامی کے موڈ کو ہٹا دیتا ہے جسے کیبل کا کوئی بھی محتاط انتظام مکمل طور پر ختم نہیں کر سکتا۔

شارٹ کراس-کیبنٹ کے اندر پیچ کو جوڑیں - عام طور پر کیسٹس، اڈاپٹر پینلز، اور ٹرانسسیور کے درمیان دو میٹر کے نیچے - معیار کے حق میںMTP/MPO ملٹی موڈ پیچ ڈوری. ماحول مکمل طور پر بند ہے، ابتدائی تنصیب کے بعد کیبل کو بمشکل ہینڈل کیا جاتا ہے، اور لچک کچلنے والی مزاحمت سے زیادہ اہمیت رکھتی ہے۔ بکتر بند سختی دراصل آپ کے خلاف تنگ دیواروں میں کام کر سکتی ہے جہاں موڑ کا رداس ایک پریمیم پر ہوتا ہے۔

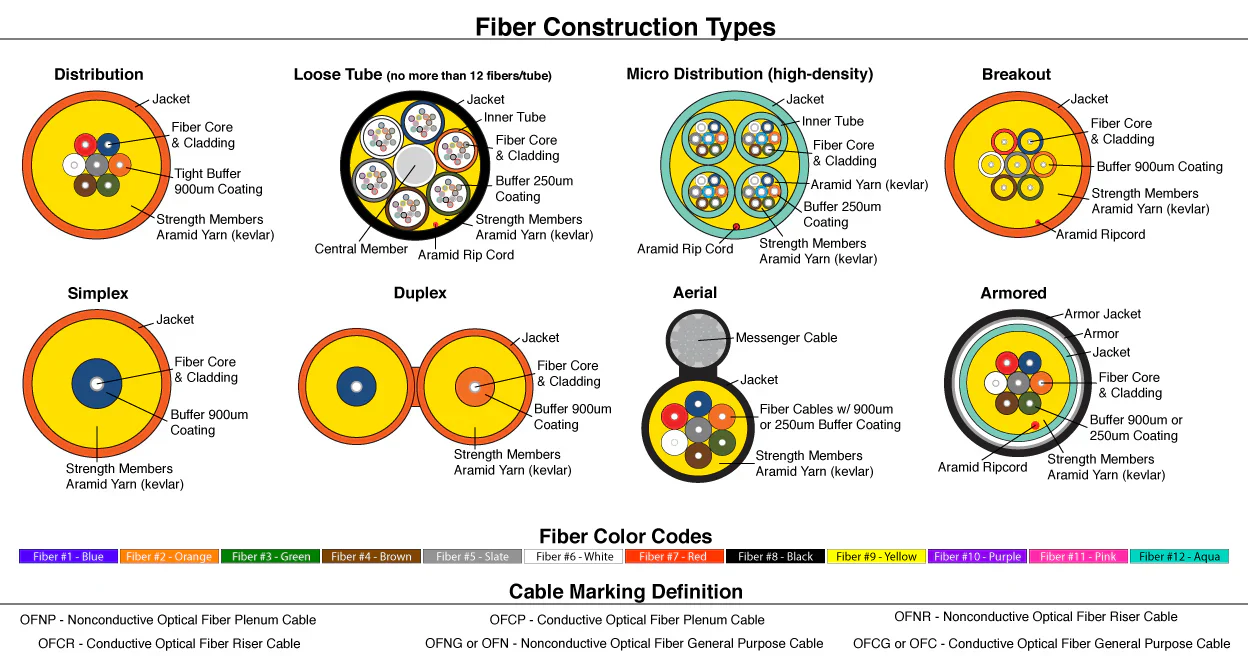

ہر کیبل کے اندر دراصل کیا ہے۔

ایک معیاری MPO ٹرنک کیبل عام طور پر اپنی دوہری پرت والی جیکٹ کے اندر 12 سے 144 ریشوں کو بنڈل کرتی ہے۔ دیMTP/MPO OM3 فائبر پیچ کی ہڈیمعیاری شکل میں بیرونی قطر میں تقریباً 3.0 ملی میٹر کی پیمائش کرتا ہے۔ دونوں سرے فیکٹری ہیں-صداقت کے ساتھ ختم کیے گئے ہیں-پالش شدہ MT فیرولز - 8، 12، یا 24 فائبر فی کنیکٹر - اور ہر اسمبلی ہر چینل کے اندراج کے نقصان کو ظاہر کرنے والے انفرادی ٹیسٹ رپورٹس کے ساتھ بھیجتی ہے۔ تعمیر جان بوجھ کر کم سے کم ہے: کنٹرول شدہ انڈور پاتھ وے کے لیے کافی تحفظ، جو وزن کم رکھتا ہے اور گھنے کیبل ٹرے میں ہینڈلنگ آسان بناتا ہے۔

بکتر بند MPO/MTP پیچ ڈوری فائبر بنڈل اور بیرونی جیکٹ کے درمیان ایک نالیدار اسٹیل ٹیوب یا انٹر لاکنگ ایلومینیم آرمر متعارف کراتی ہے۔ کچھ ڈیزائن اسٹیل کی مضبوطی کے رکن کے اوپر آرامیڈ سوت کی تہہ لگاتے ہیں، جو کچلنے کی مزاحمت کو معیاری تعمیرات سے تقریباً دس گنا تک دھکیل دیتے ہیں۔ اس سے بیرونی قطر 4.0–5.0 ملی میٹر تک بڑھ جاتا ہے اور وزن میں اضافہ ہوتا ہے۔ تاہم، جدید بکتر بند ڈیزائن حیرت انگیز طور پر لچکدار رہتے ہیں۔ ایک اچھی طرح سے-انجینئرڈ بکتر بند MPO کورڈ تقریباً 50 ملی میٹر کا کم از کم موڑ رداس حاصل کر سکتا ہے، جو زیادہ تر ساختی کیبلنگ ماحول میں قابل عمل ہے۔ اہم مینوفیکچرنگ تفریق یہ ہے کہ آیا آرمر اور فائبر ربن کے درمیان بفر کی تہہ بیٹھتی ہے - اس کے بغیر، سخت آرمر موڑ کے مقامات پر ریشوں کے خلاف دبا سکتا ہے اور مائیکرو-بینڈ نقصان متعارف کرا سکتا ہے جو سیدھی-کیبل داخل کرنے کے نقصان کے ٹیسٹ میں ظاہر نہیں ہوتا ہے۔

کیا آرمر آپ کو سگنل پر خرچ کرتا ہے؟

بکتر بند جیکٹ بذات خود کنیکٹر انٹرفیس میں داخل ہونے کے نقصان کو براہ راست نہیں بڑھاتی ہے۔ اندراج کے نقصان کا انحصار فیرول جیومیٹری، فائبر الائنمنٹ، اور اینڈ-چہرے کی پالش کے معیار پر ہوتا ہے - اس پر نہیں کہ کیبل باڈی کے گرد لپیٹ دی گئی ہے۔ بکتر بند اسمبلی پر ایک کم-نقصان والا MTP کنیکٹر اب بھی 0.15–0.25 dB فی میٹڈ جوڑے کو مارتا ہے جب مناسب طریقے سے تیار کیا جاتا ہے، معیاری ٹرنک پر ایک ہی کنیکٹر کی طرح۔ 400G SR4 طول موج پر، مساوی کنیکٹر گریڈز کا استعمال کرتے ہوئے کیبل کی دونوں قسمیں ملٹی موڈ OM4 اسمبلیوں کے لیے عام طور پر 0.15–0.35 dB کام کے طور پر یکساں نقصان پہنچاتی ہیں۔

جہاں آرمر جرمانہ متعارف کرا سکتا ہے وہ مائیکرو-موڑنے والا ہے۔ اگر اسٹیل ٹیوب خراب طریقے سے تیار کی گئی ہے یا کیبل کو مخصوص کم سے کم سے زیادہ سخت موڑ کے ساتھ روٹ کیا گیا ہے، تو آرمر فائبر ربن کے خلاف کمپریس ہوتا ہے اور مائیکرو-بینڈ اٹینیویشن اندر داخل ہوجاتا ہے۔ یہ مینوفیکچرنگ کوالٹی کا مسئلہ اور انسٹالیشن ڈسپلن کا مسئلہ ہے، بکتر بند تعمیر کی موروثی ملکیت نہیں۔ بکتر بند MPO ڈوریوں کا جائزہ لیتے وقت، ہمیشہ موڑ-تقنین ٹیسٹ کے ڈیٹا کی درخواست کریں - نہ صرف جامد اندراج-لاس سرٹیفکیٹ۔ کوئی بھی وینڈر جو صرف سیدھے-کیبل کے نقصان کے نمبر فراہم کرتا ہے وہ مائیکرو-بینڈ کا مسئلہ چھپا سکتا ہے۔ اس بات کی گہری تفہیم کے لیے کہ فائبر گریڈ کس طرح نقصان کے بجٹ کو متاثر کرتے ہیں،OM1 سے OM5 ملٹی موڈ فائبر کا موازنہمختلف فائبر کلاسز میں موڈل بینڈوڈتھ اور کشیدگی کی خصوصیات پر مفید سیاق و سباق فراہم کرتا ہے۔

اس کا مطلب یہ بھی ہے کہ کسی بھی لنک سیگمنٹ کے لیے جہاں آپ کا آپٹیکل نقصان کا بجٹ تنگ ہے - جیسے کہ لمبا 400G SR4 ریچ 100-میٹر OM4 حد - کے قریب پہنچتا ہے تو آپ کو بکتر بند کیبل کے جھکنے کے خطرے کو فیکٹر کرنا چاہیے اگر روٹنگ کے راستے میں سخت موڑ شامل ہوں۔ اگر راستہ سیدھا اور کشادہ ہے تو آرمر آپ کو نظری طور پر کچھ خرچ نہیں کرے گا۔ اگر راستہ کئی تنگ کونوں سے کیبل کو مجبور کرتا ہے تو، معیاری کیبل کی موروثی لچک درحقیقت عملی طور پر کم لنک نقصان پہنچا سکتی ہے۔

تفصیل سے مکینیکل تحفظ

معیاری MPO ٹرنک کیبلز سٹرکچرڈ کیبلنگ ماحول میں پائے جانے والے تناؤ کو ہینڈل کرتی ہیں: انسٹالیشن پل کے دوران اعتدال پسند تناؤ کا بوجھ، مشترکہ ٹرے میں کیبل بنڈلوں سے پس منظر کا دباؤ، اور عمارت کے نظام سے کم- سطح کی وائبریشن۔ دوہرا-شیتھ ڈیزائن، جس کو آرام دہ دھاگے سے تقویت ملی ہے، اندرونی احاطے میں کیبلنگ کے لیے IEC 60794 اور TIA-568 کی مکینیکل ضروریات کو پورا کرتا ہے۔ یہ نازک کیبلز نہیں ہیں - یہ صرف ان حالات کے لیے تیار کی گئی ہیں جن کا سامنا انہیں ایک اچھی طرح سے منظم سہولت میں کرنا پڑے گا۔

بکتر بند اسمبلیاں ایک مختلف خطرہ پروفائل سے خطاب کرتی ہیں۔ سٹیل یا ایلومینیم کی پرت کچلنے والی قوتوں کے خلاف مزاحمت کرتی ہے جو معیاری میان کو مستقل طور پر خراب کر دیتی ہے۔ فرش کے ماحول پر لڑھکنے والی کرسیاں-، گودام میں بھاری گاڑیاں، ایسی سہولت میں چوہا کے دانت جہاں کیڑوں کا کنٹرول نامکمل ہے - یہ نظریاتی خطرات نہیں ہیں؛ وہ دستاویزی ناکامی کے طریقوں ہیں جن کا فائبر مینٹیننس ٹیمیں باقاعدگی سے سامنا کرتی ہیں۔ کچھ بکتر بند MPO ڈیزائن 1,000 N سے زیادہ لیٹرل کرش فورس کا مقابلہ کرتے ہیں، جو معیاری تعمیرات کی صلاحیت سے پانچ سے دس گنا زیادہ ہے۔ درجہ حرارت کی توسیع کی حد (−40 ڈگری سے +75 ڈگری بمقابلہ −20 ڈگری سے +60 ڈگری عام اندرونی تنوں کے لیے) آب و ہوا سے باہر کسی بھی تعیناتی-کنٹرول جگہوں کے لیے دونوں میں مزید فرق کرتی ہے۔

اس بات کا اندازہ کرتے وقت کہ آیا کسی خاص طبقے کو آرمر کی ضرورت ہے، کیبل کے حقیقی راستے کے ساتھ ساتھ جسمانی خطرے کے عوامل کو شمار کریں: کچلنے یا اثر، دستاویزی چوہا یا کیڑوں کی سرگرمی، درجہ حرارت یا نمی کے اندر گھومنے پھرنے، اور کیا روٹنگ فورسز 50 ملی میٹر سے زیادہ سخت موڑتی ہیں۔ سنگل پاتھ سیگمنٹ پر ان میں سے دو یا زیادہ عوامل بکتر بند تعمیر کے لیے ایک مضبوط کیس بناتے ہیں۔ اگر راستہ مکمل طور پر بند ہے، آب و ہوا پر قابو ہے، اور مکینیکل خطرات سے پاک ہے، معیاری ٹرنک کیبل کم بلک اور لاگت کے ساتھ وہی آپٹیکل کارکردگی فراہم کرتی ہے۔

قطبیت اور مطابقت

بکتر بند اور معیاری MPO دونوں اسمبلیاں یکساں TIA-568 قطبی طریقوں - قسم A (سیدھے-کے ذریعے)، قسم B (الٹ)، اور قسم C (پیئر فلپ) کی پیروی کرتی ہیں۔ آرمر پرت پن کی سیدھ، صنفی ترتیب، یا کنیکٹر انٹرآپریبلٹی کو متاثر نہیں کرتی ہے۔ ایک خاتون بکتر بند MPO-12 کورڈ مردانہ معیاری MPO-12 اڈاپٹر پینل کے ساتھ بغیر کسی مطابقت کے مسئلے کے، اور آپ آزادانہ طور پر بکتر بند اور معیاری حصوں کو اسی لنک کے اندر مکس کر سکتے ہیں جب تک کہ فائبر کاؤنٹ، قطبی قسم، اور کنیکٹر گریڈ میچ۔

قابل غور ایک عملی غور: چونکہ بکتر بند کیبلز سخت ہوتی ہیں، تنگ دیواروں میں کنیکٹر کی سمت بندی کو احتیاط سے پلان کریں۔ ایک گنجان آباد میں کلید-کی تک-نیچے ملنMPO/MTP فائبر آپٹک اڈاپٹر پینلاضافی کلیئرنس کی ضرورت ہو سکتی ہے جب کیبل کا آرمر تنگ موڑوں کو روکتا ہے جو معیاری ڈوری آسانی سے سنبھال لیتے ہیں۔ یہ مطابقت کا مسئلہ نہیں ہے - یہ کیبل کے انتظام کی منصوبہ بندی کی تفصیل ہے جو تنصیب کے دوران نمایاں مایوسی کو بچا سکتی ہے اگر کیبلز کے سائٹ پر پہنچنے سے پہلے ریک ایلیویشن ڈرائنگ پر توجہ دی جائے۔

بریک آؤٹ ایپلی کیشنز کے لیے جہاں ایک MPO ٹرنک انفرادی ڈوپلیکس کنکشن میں فیڈ کرتا ہے،MTP/MPO سے SC یا LC ہارنس کیبلزمنتقلی فراہم کریں، اور وہی بکتر بند-بمقابلہ-معیاری تشخیص اس کے جسمانی ماحول کی بنیاد پر بریک آؤٹ طبقہ پر لاگو ہوتا ہے۔
