SC LC پیچ کیبل کیا ہے؟
SC-LC فائبر آپٹک پیچ کورڈ ایک چھوٹی کمپیکٹ پیچ کیبل ہے جو بہت سے ایپلی کیشنز میں بہت مشہور ہے۔ ان نیٹ ورک سلوشنز میں ٹیلی کمیونیکیشن نیٹ ورکس، LANs، ڈیٹا پروسیسنگ نیٹ ورکس، ڈیوائس کے خاتمے اور احاطے کی تقسیم شامل ہیں۔ SC-LC پیچ کی ہڈیوں کو گیگابٹ ایپلی کیشنز اور اے ٹی ایم ایپلی کیشنز میں کم جگہ کی کھپت کے ساتھ تیز ایتھرنیٹ حل فراہم کرنے کے لیے ڈیزائن کیا گیا ہے۔
تفصیلات
| پیرامیٹر | یونٹ | ایف سی، ایس سی، ایل سی/ بکتر بند فائبر پیچ کی ہڈی | ST، MU | MT-RJ، MPO | E2000 | ||||||||
| ایس ایم | ایم ایم | ایس ایم | ایم ایم | ایس ایم | ایم ایم | ایس ایم | |||||||
| پی سی | یو پی سی | اے پی سی | پی سی | پی سی | یو پی سی | پی سی | پی سی | یو پی سی | پی سی | پی سی | اے پی سی | ||
| اندراج کا نقصان (عام) | ڈی بی | 0.3 سے کم یا اس کے برابر | 0.2 سے کم یا اس کے برابر | 0.3 سے کم یا اس کے برابر | 0.2 سے کم یا اس کے برابر | 0.3 سے کم یا اس کے برابر | 0.2 سے کم یا اس کے برابر | 0.2 سے کم یا اس کے برابر | 0.3 سے کم یا اس کے برابر | 0.2 سے کم یا اس کے برابر | 0.2 سے کم یا اس کے برابر | 0.3 سے کم یا اس کے برابر | 0.3 سے کم یا اس کے برابر |
| واپسی کا نقصان | ڈی بی | 45 سے بڑا یا اس کے برابر | 50 سے بڑا یا اس کے برابر | 60 سے بڑا یا اس کے برابر | 30 سے بڑا یا اس کے برابر | 45 سے بڑا یا اس کے برابر | 50 سے بڑا یا اس کے برابر | 30 سے بڑا یا اس کے برابر | 45 سے بڑا یا اس کے برابر | 50 سے بڑا یا اس کے برابر | 35 سے بڑا یا اس کے برابر | 55 سے بڑا یا اس کے برابر | 75 سے بڑا یا اس کے برابر |
| آپریٹنگ طول موج | nm | 1310, 1510 | 1310, 1510 | 1310, 1510 | 1310, 1510 | ||||||||
| قابل تبادلہ | ڈی بی | 0.2 سے کم یا اس کے برابر | 0.2 سے کم یا اس کے برابر | 0.2 سے کم یا اس کے برابر | 0.2 سے کم یا اس کے برابر | ||||||||
| کمپن | ڈی بی | 0.2 سے کم یا اس کے برابر | 0.2 سے کم یا اس کے برابر | 0.2 سے کم یا اس کے برابر | 0.2 سے کم یا اس کے برابر | ||||||||
| آپریٹنگ درجہ حرارت | ڈگری | -40~75 | -40~75 | -40~75 | -40~75 | ||||||||
| اسٹوریج کا درجہ حرارت | ڈگری | -45~85 | -45~85 | -45~85 | -45~85 | ||||||||
| کیبل قطر | ملی میٹر | φ3.0, φ2.0, φ0.9 | φ3.0, φ2.0, φ0.9 | φ3.0, φ2.0, φ0.9 | φ3.0, φ2.0, φ0.9 | ||||||||
SC/APC سے LC/UPC فائبر آپٹک پیچ کورڈ
APC-سے-UPC ہائبرڈ ڈیزائن
SC/APC 8 ڈگری زاویہ والی پولش 60 dB سے زیادہ یا اس کے برابر واپسی نقصان فراہم کرتی ہے۔ LC/UPC ڈوم پولش 50 dB سے زیادہ یا اس کے برابر فراہم کرتا ہے۔ ایک کیبل دونوں قسم کے انٹرفیس کو جوڑتی ہے - سبز رنگ APC کی شناخت کرتا ہے، نیلا UPC کی شناخت کرتا ہے۔
سمال فارم فیکٹر، ہائی-کثافت ایل سی کنکشن
LC 1.25 ملی میٹر فیرول SFP/SFP+/QSFP ٹرانسسیورز میں SC 2.5 mm - ڈبلز پورٹ ڈینسٹی کے نصف سائز کا ہے۔ تیز پلگ-اور-پل آپریشن کے لیے RJ-اسٹائل لیچ۔

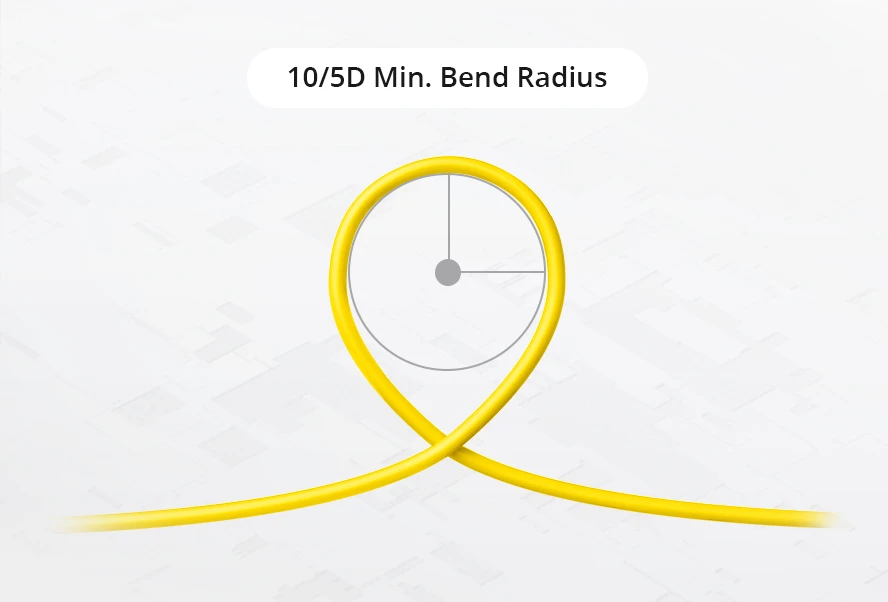

G.657.A1 بینڈ-غیر حساس فائبر
10 ملی میٹر کم از کم موڑ کا رداس پیچ پینلز اور زیریں-فرش وائرنگ میں سخت روٹنگ کے لیے۔ G.652.D کے ساتھ پسماندہ ہم آہنگ۔ 1550 nm پر 40 کلومیٹر تک سپورٹ کرتا ہے۔
درخواست کے حل
اس SC سے LC سنگل موڈ فائبر پیچ کیبل کے لیے مخصوص تعیناتی کے منظرنامے۔
FTTH / GPON رسائی نیٹ ورک
ODF پر SC/APC OLT بندرگاہوں کو LC/UPC ONT آلات سے جوڑتا ہے۔ دیPLC سپلٹرتقسیم کے راستے میں SC/APC انٹرفیس بھی استعمال کرتا ہے۔
ڈیٹا سینٹر کراس-کنیکٹ کریں۔
ٹی او آر سوئچز میں SC/APC فائبر ڈسٹری بیوشن پینلز کو براہ راست LC/UPC SFP+ ٹرانسسیور پر پیچ کرتا ہے۔ 10GbE، 25GbE، اور 100GbE کو سپورٹ کرتا ہے۔

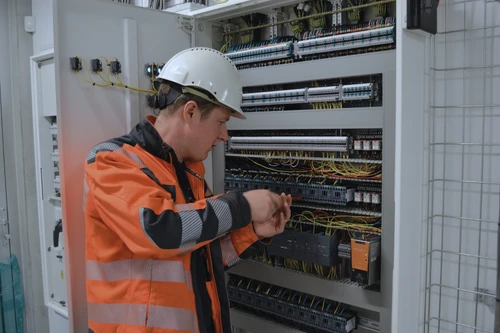

CATV/RF اوور فائبر
APC اینڈ-چہرہ اینالاگ ویڈیو میں CSO/CTB مسخ کو روکتا ہے۔ HFC نیٹ ورکس میں ہیڈ اینڈ ٹرانسمیٹر اور آپٹیکل نوڈس کے درمیان استعمال کیا جاتا ہے۔

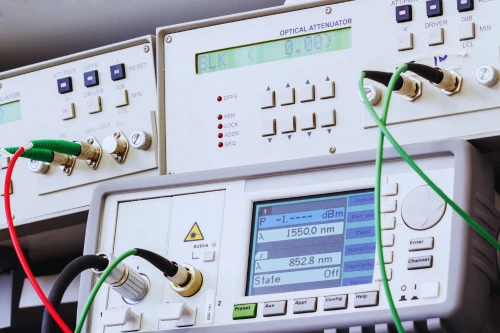

ٹیلی کام ٹیسٹنگ اور پیمائش
حوالہ-مرکزی دفاتر میں LC/UPC OTDR ٹیسٹ پورٹس کو SC/APC ڈسٹری بیوشن فریم سے جوڑنے کے لیے گریڈ ٹیسٹ کی ہڈی۔
انٹرپرائز LAN مائیگریشن
برجز لیگیسی SC-نے سٹرکچرڈ کیبلنگ کو نئے LC-کی بنیاد پر سوئچز اور راؤٹرز کو دوبارہ ختم کیے بغیر ختم کر دیا-۔

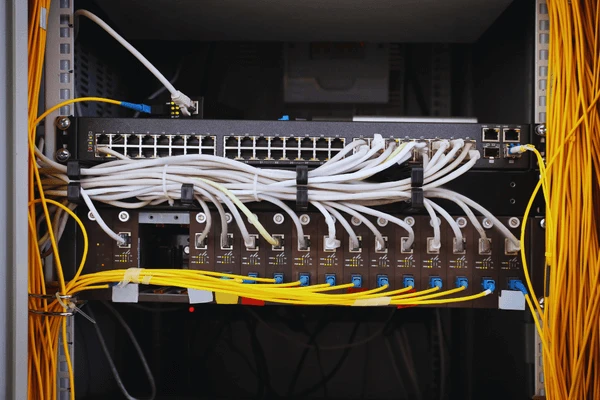

ڈبلیو ڈی ایم ملٹی پلیکسنگ سسٹم
CWDM اور DWDM کی تعیناتیوں میں LC/UPC ٹرانسپونڈرز کے ساتھ SC/APC mux/demux پورٹس کو انٹرفیس کرتا ہے۔
مصنوعات کی تفصیل
ہر فائبر آپٹک پیچ کی ہڈی کو 1310/1550 nm پر اندراج کے نقصان اور واپسی کے نقصان کے لئے 100٪ ٹیسٹ کیا جاتا ہے۔ زرکونیا سیرامک فیرولز 0.2 ڈی بی سے کم یا اس کے برابر 1,000 میٹنگ سائیکلوں سے زیادہ یا اس کے برابر کے ذریعے ایکسچینج ایبلٹی فراہم کرتے ہیں۔ ISO 9001:2015 تصدیق شدہ سہولت۔ Telcordia GR-326, IEC 61300, RoHS, REACH کے مطابق۔ OFNR اور LSZH جیکٹ کے اختیارات۔ کیبل قطر φ0.9 / φ2.0 / φ3.0 ملی میٹر۔ حسب ضرورت لمبائی 0.3 m–100 m دستیاب ہے۔
مصنوعات کی تفصیل
س: فائبر آپٹک پیچ کی ہڈی پر اے پی سی اور یو پی سی میں کیا فرق ہے؟
A: APC کا 8 ڈگری زاویہ والا اختتام-چہرہ ہے (60 dB سے زیادہ یا اس کے برابر واپسی کے نقصان)، UPC کا ایک گنبد ہے-شکل والا سرا-چہرہ (50 dB سے بڑا یا اس کے برابر)۔ GPON اور CATV سسٹمز کو تقسیم کی طرف APC کی ضرورت ہوتی ہے۔ سامان کی بندرگاہیں جیسے SFP ٹرانسیور UPC استعمال کرتے ہیں۔ سبز کنیکٹر=APC، بلیو=UPC۔
سوال: کیا میں APC کنیکٹر کو UPC اڈاپٹر میں لگا سکتا ہوں؟
A: No. Mismatched polish creates an air gap causing >3 ڈی بی نقصان اور فیرول نقصان۔ ہمیشہ APC سے APC، UPC سے UPC کو جوڑیں۔ زاویہ والی کلید کی سلاٹ آن ہے۔SC/APC اڈاپٹرسب سے زیادہ حادثاتی کراس-ملن کو روکتا ہے۔
سوال: کس رفتار اور فاصلے کی حمایت کی جاتی ہے؟
A: 100 Mbps سے 100GbE تک۔ 1310 nm پر 10 کلومیٹر، 1550 nm پر 40 کلومیٹر۔ حقیقی رسائی ٹرانسیور آپٹیکل بجٹ اور کل لنک نقصان پر منحصر ہے۔
س: پیچ کی ہڈی اور اے میں کیا فرق ہے؟فائبر pigtail?
A: ایک پیچ کی ہڈی میں پلگ-اور-پلے استعمال کے لیے دونوں سروں پر کنیکٹر ہوتے ہیں۔ ایک پگ ٹیل میں ایک کنیکٹر اور ٹرنک کیبلز کو فیوژن کرنے کے لیے ایک ننگا فائبر اینڈ ہوتا ہے۔
سوال: کیا میں اپنی مرضی کے مطابق لمبائی یا ڈوپلیکس ورژن آرڈر کر سکتا ہوں؟
A: ہاں۔ حسب ضرورت 0.3 m–100 m، لیڈ ٹائم 3-5 دن۔ ڈوپلیکس، بکتر بند، اور LSZH ورژن دستیاب ہیں۔ ہم بھی بناتے ہیں۔12 کور SC/APC سے LC/UPCاعلی فائبر کی تعداد کی ضروریات کے لئے.
