تکنیکی تفصیلات - LC سے FC OM3 ڈوپلیکس فائبر پیچ کیبل
| پیرامیٹر | تفصیلات | پیرامیٹر | تفصیلات |
|---|---|---|---|
| کنیکٹر کی قسم | LC UPC سے FC UPC | فائبر کی قسم | OM3 ملٹی موڈ 50/125μm |
| فائبر گریڈ | لیزر-آپٹمائزڈ 50μm | طول موج | 850nm/1300nm |
| اندراج کا نقصان | 0.3dB سے کم یا اس کے برابر (عام 0.2dB) | واپسی کا نقصان | 20dB سے بڑا یا اس کے برابر |
| فائبر کا شمار | ڈوپلیکس (2 فائبر) | کیبل قطر | 2.0 ملی میٹر تنگ-بفرڈ |
| کیبل جیکٹ | LSZH (کم دھواں زیرو ہالوجن) | جیکٹ کا رنگ | ایکوا (OM3 سٹینڈرڈ) |
| زیادہ سے زیادہ ڈیٹا کی شرح | 10Gbps @ 300 میٹر | فرول مواد | صحت سے متعلق زرکونیا سیرامک |
| کم از کم موڑ کا رداس | 30 ملی میٹر (بھری ہوئی) / 15 ملی میٹر (ان لوڈ شدہ) | تناؤ کی طاقت | 100N سے بڑا یا اس کے برابر |
| آپریٹنگ درجہ حرارت۔ | -20 ڈگری سے +70 ڈگری | اسٹوریج کا درجہ حرارت۔ | -40 ڈگری سے +80 ڈگری |
| دستیاب لمبائی | 1m، 2m، 3m، 5m، 10m، اپنی مرضی کے مطابق | تعمیل | RoHS، CE، ISO 11801 |

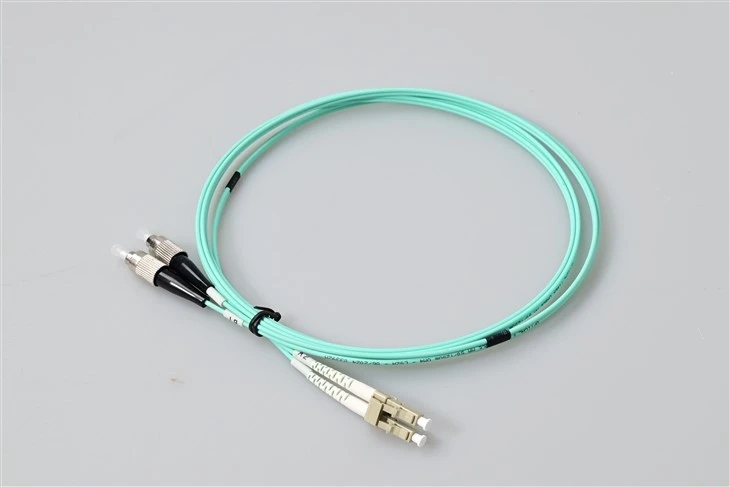

LC سے FC OM3 ملٹی موڈ ڈوپلیکس پیچ کیبل کیا ہے؟
دیLC سے FC OM3 ملٹی موڈ ڈوپلیکس پیچ کیبلایک ہائبرڈ فائبر آپٹک جمپر ہے جو خاص طور پر مختلف کنیکٹر انٹرفیس کے ساتھ آپس میں جڑنے والے آلات کے لیے ڈیزائن کیا گیا ہے۔ ایک سرے پر LC UPC کنیکٹر اور دوسرے سرے پر FC UPC کنیکٹر کے ساتھ، یہ کیبل LC پورٹس اور FC انٹرفیس سے لیس لیگیسی سسٹمز والے جدید نیٹ ورک آلات کے درمیان ہموار رابطے کو قابل بناتی ہے۔
معیاری LC-LC یا FC-FC پیچ کورڈز کے برعکس جو ایک جیسے کنیکٹرز کو جوڑتے ہیں، یہ LC-FC ہائبرڈ کیبل مخلوط فائبر انفراسٹرکچر ماحول میں ایک اہم کردار ادا کرتی ہے۔ ڈیٹا سینٹرز اور ٹیلی کمیونیکیشن کی سہولیات اکثر مختلف نسلوں کے آلات چلاتے ہیں
اس ہائبرڈ LC-FC ملٹی موڈ فائبر جمپر کا انتخاب کیوں کریں؟
OM3 لیزر-آپٹمائزڈ 50/125μm فائبر کور850nm طول موج پر 300 میٹر تک 10 گیگابٹ ایتھرنیٹ ٹرانسمیشن کو سپورٹ کرتا ہے، جو اسے انٹرا-ریڑھ کی ہڈی کے کنکشن بنانے اور مختصر-ریچ ڈیٹا سینٹر لنکس کے لیے موزوں بناتا ہے۔ ایکوا-رنگ کی LSZH جیکٹ اندرونی تنصیب کے لیے فائر سیفٹی کے تقاضوں کو پورا کرتی ہے، کم سے کم دھواں چھوڑتی ہے اور آگ لگنے کی صورت میں کوئی زہریلی ہالوجن گیس نہیں ہوتی ہے-جو بند سرور رومز اور کیبل ٹرے کے لیے ضروری ہے۔
ہر کیبل شپمنٹ سے پہلے 100% آپٹیکل ٹیسٹنگ سے گزرتی ہے۔ LC اور FC دونوں سروں پر درستگی-پالش شدہ زرکونیا سیرامک فیرولز یکساں ڈیلیور کرتے ہیںاندراج نقصان0.3dB سے نیچے، آپ کے فائبر نیٹ ورک پر قابل اعتماد سگنل کی سالمیت کو یقینی بنانا۔
ایل سی کنیکٹر بمقابلہ ایف سی کنیکٹر: انٹرفیس کے فرق کو سمجھنا
دیLC (Lucent Connector) ایک دھکے کے ساتھ ایک کمپیکٹ 1.25mm فیرول استعمال کرتا ہے-پل لیچنگ میکانزم, ایک ہی پینل کی جگہ میں SC کنیکٹرز کے مقابلے میں پورٹ کی گنتی سے دوگنا زیادہ-کثافت کی تعیناتیوں-کی اجازت دیتا ہے۔ کے لیے غالب انٹرفیس بن گیا ہے۔SFP/SFP+ ٹرانسیوراور جدید نیٹ ورک سوئچز۔
دیFC (Ferrule Connector) ایک 2.5mm فیرول کی خصوصیت رکھتا ہے جس میں دھاگے والے اسکرو-کے ساتھ جوڑنے پر. نئی تنصیبات میں کم عام ہونے کے باوجود، FC کنیکٹر اپنے محفوظ مکینیکل کنکشن اور کمپن کے خلاف مزاحمت کی وجہ سے درست پیمائش کے آلات، آپٹیکل ٹیسٹ کے آلات، اور پرانے ٹیلی کمیونیکیشن انفراسٹرکچر میں موجود رہتے ہیں۔
یہ ایل سی ٹو ایف سی پیچ کیبل ان دو انٹرفیس اقسام کو جوڑنے، کیبل مینجمنٹ کو آسان بنانے اور آپ کے نیٹ ورک میں ممکنہ ناکامی کے پوائنٹس کو کم کرتے وقت اضافی اڈاپٹر یا کنورژن ماڈیولز کی ضرورت کو ختم کرتا ہے۔
ایپلی کیشنز - جہاں LC سے FC OM3 Duplex Cables Excel
یہ LC UPC تا FC UPC OM3 ڈوپلیکس ہائبرڈ پیچ کیبل مقصد ہے-ایک کام کے لیے بنایا گیا ہے جو زیادہ تر معیاری LC-ایل سی جمپر اچھی طرح سے کام نہیں کر سکتے: جدید LC-ختم شدہ سوئچز، ٹرانسیور، اور پیچ پینلز کو لیگیسی FC- سے جوڑنا، gearad کاسٹ آلات، gearadcast. 2010 سے پہلے کی ODF کیبنٹس - سخت 90 ڈگری موڑ سے بچتے ہوئے جو ساختی کیبلنگ ٹرے کی مانگ کرتی ہیں۔ ایک مخلوط کنیکٹر ختم کرنے اور G657A1 موڑنے والے غیر حساس فائبر کا مجموعہ ہے جو اس جمپر کو ایک عام LC-FC پیچ کی ہڈی سے الگ کرتا ہے۔
لیگیسی FC آلات → جدید LC نیٹ ورک اپ گریڈ
پرانے ٹیلی کام سنٹرل دفاتر اور براڈکاسٹ ماسٹر{0}}کنٹرول رومز کے اندر، FC بلک ہیڈز پر موجودہ فائبر انٹری پینلز اب بھی ختم ہیں۔ بینڈ غیر حساس LC-FC OM3 کیبل آپ کو ایک نئی-build LC SFP+ سوئچ کو براہ راست اس لیگیسی FC ODF میں روٹ کرنے دیتی ہے-آنے والی فیلڈ کیبل کو ختم کیے بغیر - کیپیکس کو محفوظ رکھتے ہوئے اور سروس میں رکاوٹ سے بچتے ہیں۔
ٹیسٹ اور پیمائش لیب جمپر
OTDRs، آپٹیکل روشنی کے ذرائع، اور حوالہ-گریڈ پاور میٹر EXFO، JDSU، Yokogawa، اور Anritsu سے عام طور پر FC/PC بلک ہیڈز کے ساتھ بھیجے جاتے ہیں، جبکہ ٹیسٹ کے تحت آلہ LC کا استعمال کرتا ہے۔ ایک 50/125 OM3 LC-FC ڈوپلیکس جمپر معیاری لیب اڈاپٹر کیبل ہے جو 10G ملٹی موڈ لنک سرٹیفیکیشن کے دوران ان دو انٹرفیس کو پلنے کے لیے استعمال ہوتی ہے۔
تنگ-کیبل ٹرے اور کارنر موڑ میں رداس روٹنگ
G657A1 فائبر میکروبینڈ کے نقصان کو 0.1 dB سے کم رکھتا ہے 10 ملی میٹر کے رداس پر، اسی موڑ پر لیگیسی G652D فائبر کے لیے تقریباً 1–2 dB۔ سٹرکچرڈ کیبلنگ میں یہ اہمیت رکھتا ہے: G657A1 LC-FC OM3 2.0mm پیچ لیڈ کو 1U افقی مینیجرز کے اندر، کونے کی پوسٹوں کے ارد گرد، اور سلاٹ شدہ کیبل ٹرے کے ذریعے بغیر فی-موڑنے والے جرمانے کے ذریعے روٹ کیا جا سکتا ہے جو کہ 10G مارجن بجٹ کو توڑ دے گا۔
آگ کے ساتھ انڈور 10G ملٹی موڈ بیک بون-حفاظتی مینڈیٹ
LSZH جیکٹس جلنے پر تقریباً کوئی ہیلوجنیٹڈ دھواں خارج نہیں کرتی، یہی وجہ ہے کہ ان کے ارد گرد IEC 60332-1، EN 50575 Cca، اور IEC 60754 لکھا ہوتا ہے۔ LSZH شعلہ-retardant LC سے FC OM3 کورڈ ہسپتالوں، زیر زمین میٹرو اسٹیشنوں، ڈیٹا سینٹرز، اور ہائی-آفس رائزرز کے لیے درست تصریح ہے جہاں دھوئیں کی زہریلی حدیں نافذ ہیں۔
CATV ہیڈینڈز اور براڈکاسٹ ٹرانسمیشن
پرانے CATV ہیڈ اینڈ ریسیورز اور SDI-اوور-فائبر ایکسٹینڈرز FC کنیکٹرز پر سکرو کو برقرار رکھتے ہیں-کیونکہ تھریڈڈ کپلنگ پش-پک ایل سی سے بہتر کمپن سے بچتا ہے۔ LC-FC 10G ملٹی موڈ پیچ کی ہڈی ایک جدید LC-ختم شدہ فائبر ایگریگیٹر سے اس وائبریشن-حساس لیگیسی FC پورٹ میں سگنل لے جاتی ہے۔
FTTX سنٹرل آفس کراس{{0}جوڑتا ہے۔
کیریئر-کلاس ODFs اکثر لائن سائیڈ پر FC/PC اور آلات کی طرف LC کو ظاہر کرتے ہیں۔ ایک میراثی-FC-سے-LC کنورژن کیبل G657A1 کور کے ساتھ ڈیفالٹ کراس-کنیکٹ اثاثہ ہے جو ہر نئے PON ایگریگیشن بے کے لیے بلک میں خریدا جاتا ہے۔
پینل بلڈرز اور انٹیگریٹرز کے لیے بلک سپلائر آرڈرز
پہلے سے-وائرڈ پیچ پینلز بنانے والے سسٹم انٹیگریٹرز LC سے FC OM3 ڈوپلیکس کیبل مینوفیکچرر کو موڑ-ریڈیس پرفارمنس اور LSZH سرٹیفکیٹس - اکیلے قیمت نہیں بتاتے ہیں۔ بلک آرڈر MOQ 100 ٹکڑے فی لمبائی ہے-SKU، ایک ہی PO پر تعاون یافتہ مخلوط-لمبائی کے ساتھ۔
اکثر پوچھے گئے سوالات - LC سے FC OM3 فائبر پیچ کیبل
Q1: دو الگ الگ LC-LC اور FC-FC جمپر کے بجائے ہائبرڈ LC-سے-FC OM3 پیچ کیبل کیوں منتخب کریں؟
A: ایک ہائبرڈ جمپر آپٹیکل راستے سے ایک میٹنگ-جوڑے کو ہٹاتا ہے، جس سے تقریباً 0.3 dB اندراج کے نقصان اور ایک ممکنہ گندگی-انگریس پوائنٹ کی بچت ہوتی ہے۔ سخت 10G ملٹی موڈ لنک بجٹ پر یہ اہمیت رکھتا ہے - یہی وجہ ہے کہ LC UPC سے FC UPC OM3 ہائبرڈ کیبل کو ڈیزی-دو جمپرز کی چین کے علاوہ ایک LC-FC اڈاپٹر پر ترجیح دی جاتی ہے۔
Q2: G657A1 بے حس فائبر 10 ملی میٹر موڑ کے رداس میں دراصل کیا کرتا ہے؟
A: معیاری G652D فائبر تقریباً 1-2 dB فی موڑ کھو دیتا ہے جب 10 ملی میٹر تک مڑا جاتا ہے۔ G657A1 فائبر اس نقصان کو 0.1 dB سے کم رکھتا ہے۔ عملی اصطلاحات میں، G657A1 LC-FC OM3 2.0mm پیچ لیڈ کو کسی کونے کی پوسٹ کے گرد یا کیبل فنگر کے اندر بغیر پیمائش کے سگنل کے انحطاط کے - روٹ کیا جا سکتا ہے جو کہ ایک پرانی فائبر کنسٹرکشن نہیں کر سکتی۔
Q3: کیا LSZH 2.0 ملی میٹر جیکٹ پلینم یا رائزر تنصیبات کے لیے درجہ بندی کی گئی ہے؟
A: LSZH یورپی اور بین الاقوامی کم-سموک-صفر-ہالوجن ریٹنگ ہے (IEC 60332-1 / EN 50575 Cca)۔ یہ عام انڈور، رائزر، اور کیبل کے لیے قبول کیا جاتا ہے اگر آپ کے پروجیکٹ کو خاص طور پر NEC کے تحت OFNP کی ضرورت ہے، تو اس LC-FC OM3 ڈوپلیکس جمپر کے OFNP{10}}جیکٹڈ ویرینٹ کی درخواست کریں۔
Q4: کیا یہ LC UPC تا FC UPC OM3 پیچ کیبل 10G ایتھرنیٹ کو مکمل 300 میٹر ملٹی موڈ رسائی پر سپورٹ کرے گا؟
A: ہاں۔ OM3 50/125 لیزر-آپٹمائزڈ فائبر کو 10GBASE-SR کے لیے 300 میٹر تک درجہ دیا گیا ہے۔ چونکہ اس LC-FC 10G ملٹی موڈ کورڈ پر 0.3 dB سے کم یا اس کے برابر داخل کرنے کا نقصان کنیکٹر جوڑے پر کافی مارجن چھوڑ دیتا ہے، اس لیے مکمل 300 میٹر تک رسائی حاصل کی جاسکتی ہے - بشرطیکہ نیچے کی طرف کا لنک بھی OM3 یا اس سے بہتر ہو۔
Q5: ایک نئی ملٹی موڈ تعمیر کے لیے OM3 کو OM1 یا OM2 پر کیوں بیان کریں؟
A: OM1 (62.5/125) 10GBASE-SR کے لیے زیادہ سے زیادہ 33 میٹر؛ OM2 (50/125) 10G پر صرف 82 میٹر تک پہنچتا ہے۔ OM3 اسے 300 میٹر تک پھیلاتا ہے۔ کسی بھی نئے 10G-قابل انسٹال کے لیے، 50/125 OM3 LC-FC ڈوپلیکس جمپر وہ کم از کم تصریح ہے جو مستقبل-لنک کو ثابت کرتی ہے۔ اگر آپ کا پراجیکٹ بعد میں 40G یا 100G تک پھیل سکتا ہے، تو ہمارا دیکھیںتفصیلی OM3 بمقابلہ OM4 ملٹی موڈ فائبر کی کارکردگی کا موازنہیہ تعین کرنے کے لیے کہ آیا انسٹالیشن کے وقت OM4 میں اپ گریڈ کرنا فائدہ مند ہے۔
Q6: کیا اس کیبل پر UPC پالش کو APC میں بلک آرڈر پر تبدیل کیا جا سکتا ہے؟
A: UPC بمقابلہ APC ایک فیکٹری{0}}پولش انتخاب ہے اور اسے فیلڈ میں تبدیل نہیں کیا جا سکتا۔ بلک آرڈرز پر ہم الگ الگ SKUs - کے بطور LC APC / FC APC متغیرات تیار کرتے ہیں لیکن نوٹ کریں کہ APC اینڈ-چہرے سبز ہوتے ہیں-بوٹ کوڈ ہوتے ہیں اور عام طور پر PON/FTTH سنگل موڈ میں استعمال ہوتے ہیں، OM3 ملٹی موڈ میں نہیں۔ 10G ملٹی موڈ لنکس کے لیے، LC UPC سے FC UPC درست پولش جوڑا ہے۔ پی سی، یو پی سی، اور اے پی سی کے اختتام-چہرے کے جیومیٹریوں کی واپسی کے نقصان کی کارکردگی میں کس طرح فرق ہے اس کی مکمل خرابی کے لیے، ہمارےفائبر کنیکٹر پولش ٹائپ گائیڈ جس میں PC بمقابلہ UPC بمقابلہ APC وضاحتیں شامل ہیں۔.
Q7: LC-FC OM3 ڈوپلیکس سپلائر آرڈر کے لیے بلک MOQ اور ترسیل کا عام وقت کیا ہے؟
A: MOQ 100 ٹکڑے فی لمبائی ہے-اسٹاک کنفیگریشنز کے لیے SKU۔ معیاری LSZH 2.0 ملی میٹر ایکوا اسمبلیوں کے لیے لیڈ ٹائم 3–5 کام کے دن اور حسب ضرورت-جیکٹ یا حسب ضرورت-لمبائی ہول سیل LC سے FC OM3 پیچ کورڈ بیچز کے لیے 7–12 کام کے دن ہیں۔ 5،000+ ٹکڑوں کے کنٹینرز فی پراجیکٹ کے حوالے کیے گئے ہیں۔
Q8: داخل کرنے سے پہلے LC UPC اور FC UPC کے آخر-چہروں کو کیسے صاف کیا جانا چاہئے؟
ج: ہر ملاوٹ سے پہلے دونوں سروں پر ریل-قسم کا فائبر کلینر استعمال کریں۔ فیلڈ انسپیکشن کے لیے، 200× / 400× ویڈیو فائبر اسکوپ اختتامی-چہرے کو IEC 61300-3-35 پاس/فیل کے معیار کے خلاف تصدیق کرتا ہے۔ دھول-بینڈ غیر حساس LC کو کیپنگ-استعمال کے درمیان FC OM3 کیبل لازمی ہے - گندگی ایک ہائبرڈ اسمبلی پر لنک مارجن کی ناکامی کی واحد سب سے بڑی وجہ ہے۔
Q9: کیا گریڈ A زرکونیا فیرول فیکٹری ٹیسٹ رپورٹ کے ساتھ آتا ہے؟
A: ہاں۔ ہر یونٹ 100% انٹرفیرومیٹر ہے-اپیکس آفسیٹ، گھماؤ کے رداس، اور فائبر انڈر کٹ، اور اندراج-نقصان / واپسی- نقصان کی پیمائش 1310 nm اور 1550 nm پر کی گئی ہے۔ انفرادی سیریل-نمبر شدہ ٹیسٹ رپورٹس تھوک LC-FC OM3 ڈوپلیکس بلک آرڈرز پر بغیر کسی اضافی چارج کے دستیاب ہیں۔
Q10: کیا کیبل کی لمبائی کو کسی مخصوص پروجیکٹ کے لیے اپنی مرضی کے مطابق بنایا جا سکتا ہے؟
A: اپنی مرضی کی لمبائی 0.5 میٹر سے لے کر 300 میٹر تک آرڈر کے لیے تیار کی جاتی ہے۔ ایک ہی PO پر لمبائی (0.5 m, 1 m, 2 m, 3 m, 5 m, 10 m, 20 m) کو ملانے والے بلک آرڈرز کے لیے، LC UPC سے FC UPC OM3 ڈوپلیکس پیچ کیبل فراہم کنندہ تمام کٹوتیوں کو ایک ہی کھیپ میں جمع کر سکتا ہے تاکہ مال برداری کو کم کیا جا سکے۔
Q11: کیا یہ کیبل بیرونی براہ راست-دفن شدہ استعمال کے لیے موزوں ہے؟
A: نہیں۔ آؤٹ ڈور ڈائریکٹ-دفنانے کے لیے آپ کو آرمرڈ یا جیل- بھری آؤٹ ڈور کیبل کی ضرورت ہوتی ہے جو ایک ODF پر ختم ہوتی ہے، اور یہ انڈور جمپر ODF پیچ سائیڈ میں لگا ہوتا ہے۔
Q12: مجھے آپریٹنگ ماحول کی کن حدود کا مشاہدہ کرنا چاہئے؟
A: آپریٹنگ درجہ حرارت −20 ڈگری سے +70 ڈگری، اسٹوریج −40 ڈگری سے +80 ڈگری ہے۔ یہ انڈور ڈیٹا-مرکز، ٹیلی کام-کمرہ، اور کنڈیشنڈ براڈکاسٹ ماحول کا احاطہ کرتا ہے۔ ٹھنڈے بغیر گرم بیرونی پناہ گاہوں کے لیے، اس LC-FC OM3 LSZH پیچ کیبل کی بجائے صنعتی-ٹیمپ ویرینٹ کی وضاحت کریں۔
