مصنوعات کا تعارف

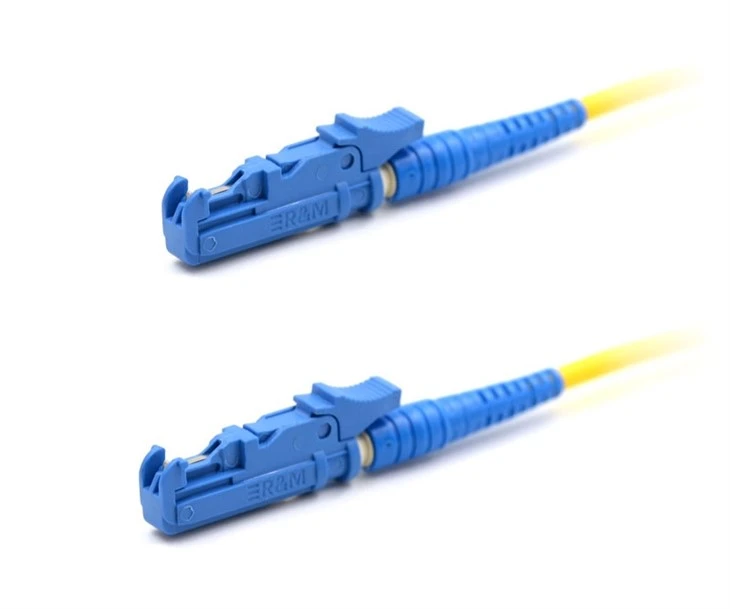

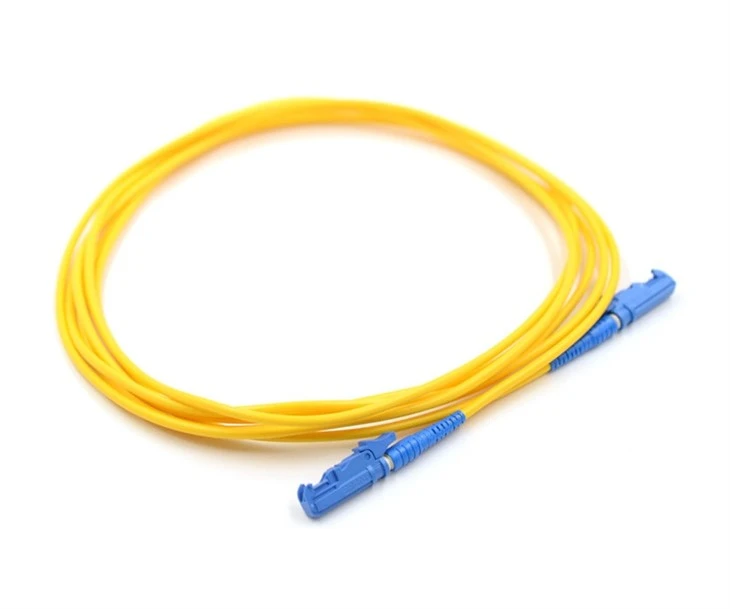

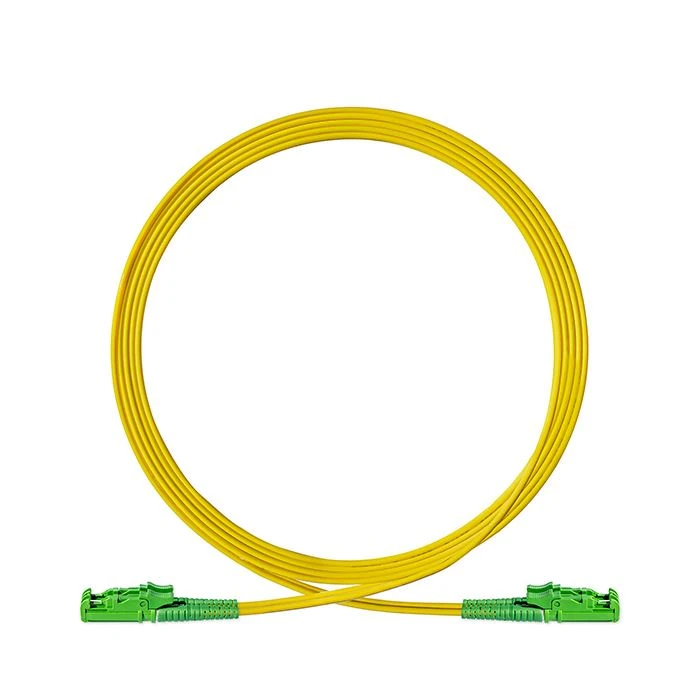

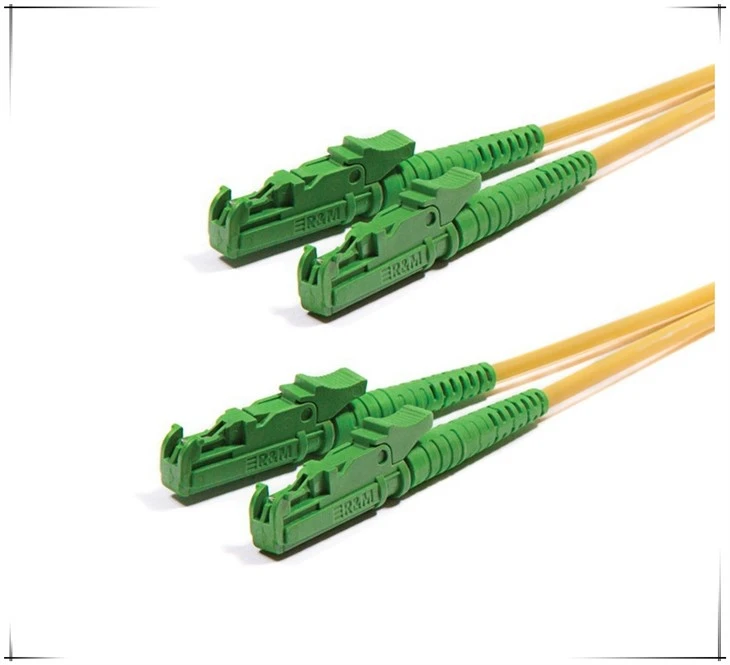

فائبر آپٹک E2000جمپر لیڈزایک مختصر آپٹیکل فائبر کیبل ہے جس کے دونوں سروں پر کنیکٹر ہیں۔ یہ کیبل دو نیٹ ورک گیجٹس یا حصوں کو جوڑنے کے لیے استعمال ہوتی ہے، جیسے کہ روٹر اور سوئچ یا ایک پیچ پینل اور ٹرانسیور۔ پیچ کی ہڈیاں مختلف لمبائیوں اور فائبر کی اقسام میں آتی ہیں، جیسے سنگل موڈ یا ملٹی موڈ فائبر، اور کنیکٹر مختلف قسم کے ہو سکتے ہیں، بشمول SC، ST، LC، اور MTP/MPO۔ ان ڈوروں کو استعمال کرنے سے، نیٹ ورک کے اجزاء کے درمیان تیزی سے اور پیچیدہ کیبلنگ کی ضرورت کے بغیر روابط قائم کرنا اور ہٹانا ممکن ہے۔

تفصیلات

کنیکٹر اے	E2000	کنیکٹر بی	E2000
فائبر موڈ	9/125 μm	فائبر کا شمار	سمپلیکس
فائبر گریڈ	G.652D/G.657A2	کم از کم موڑ کا رداس	30 ملی میٹر
پولش کی قسم	UPC/APC	کیبل قطر	2۔{1} MM
کیبل جیکٹ	PVC/LSZH	جیکٹ کا رنگ	پیلا
طول موج	1310 nm/1550 nm	پائیداری	>1000 بار
شامل کرنے کا نقصان	0 سے کم یا اس کے برابر۔25 ڈی بی	تبادلہ قابلیت	0.2 ڈی بی سے کم یا اس کے برابر
واپسی کا نقصان	55 ڈی بی سے زیادہ یا اس کے برابر	تھرتھراہٹ	0.2 ڈی بی سے کم یا اس کے برابر
آپریٹنگ درجہ حرارت	-40~85 ڈگری	ذخیرہ اندوزی کا درجہ حرارت	-40~85 ڈگری

فیچر

کم اندراج اور واپسی کا نقصان:فائبر آپٹک پیچ ڈوریوں میں کم اندراج اور واپسی کا نقصان ہوتا ہے، جس کا مطلب ہے کہ وہ کم سے کم شور اور سگنل کی کشیدگی کے ساتھ طویل فاصلے تک ڈیٹا منتقل کرنے میں انتہائی موثر ہیں۔

ہائی بینڈوڈتھ:فائبر آپٹک پیچ کی ہڈیوں میں بینڈوڈتھ کی اعلیٰ صلاحیتیں ہوتی ہیں، جو انہیں تیز رفتار ڈیٹا ٹرانسمیشن ایپلی کیشنز کے لیے مثالی بناتے ہیں جن میں ڈیٹا کی منتقلی کے لیے بڑی صلاحیت کی ضرورت ہوتی ہے۔

ایپلی کیشنز کی وسیع رینج:فائبر آپٹک پیچ کی ہڈیوں کو ایپلی کیشنز کی ایک وسیع رینج میں استعمال کیا جاتا ہے، جیسے ڈیٹا سینٹرز، ٹیلی کمیونیکیشن، طبی آلات، فوجی اور ایرو اسپیس، اور صنعتی آٹومیشن۔

لچک:فائبر آپٹک پیچ کی ڈوریں انتہائی لچکدار ہیں، جس کا مطلب ہے کہ انہیں تنگ جگہوں پر آسانی سے نصب کیا جا سکتا ہے جہاں تانبے کی روایتی تاریں فٹ نہیں ہوں گی۔

استحکام:فائبر آپٹک پیچ کی ہڈیاں انتہائی پائیدار ہیں اور سخت ماحول میں کام کر سکتی ہیں، بشمول اعلی درجہ حرارت، نمی، اور کیمیکلز کی نمائش۔

آسان تنصیب:فائبر آپٹک پیچ کورڈز پر کنیکٹر پلگ اینڈ پلے ہیں، جس کا مطلب ہے کہ انہیں کسی خاص ٹولز یا آلات کی ضرورت کے بغیر آسانی سے دوسرے آلات سے جوڑا جا سکتا ہے۔

مؤثر لاگت:فائبر آپٹک پیچ ڈوری لاگت سے موثر ہیں اور تانبے کی تاروں کے مقابلے میں ملکیت کی کم قیمت پیش کرتے ہیں، خاص طور پر طویل فاصلے پر۔

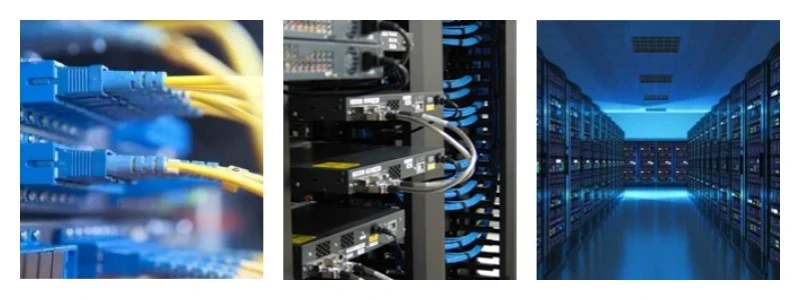

درخواست

CATV، میٹرو ٹیسٹ کا سامان؛
ٹیلی کمیونیکیشن نیٹ ورکس؛
لوکل ایریا نیٹ ورکس (LAN)؛
وسیع ایریا نیٹ ورکس (WAN)؛
بنیادی تنصیبات؛
ڈیٹا پروسیسنگ نیٹ ورک؛
ویڈیو اور فوجی فعال آلہ ختم.

FTTX

کوالٹی کنٹرول

فائبر پیچ کی ہڈی کے معیار کو یقینی بنانے کے لیے پانچ ٹیسٹ

فائبر پیچ ڈوریوں کا معیار پورے فائبر آپٹک لنک کو متاثر کرتا ہے۔ فیکٹری چھوڑنے سے پہلے ہر فائبر پیچ کی ہڈی کو سختی سے جانچنا ضروری ہے۔ تو فائبر پیچ کی ہڈی بنانے والا پیچ کی ہڈیوں کے اعلیٰ معیار کو یقینی بنانے کے لیے کیا ٹیسٹ کرے گا؟

آپٹیکل پیچ ڈوریوں کے معیار کو یقینی بنانے کے لیے، فیکٹری چھوڑنے سے پہلے عام طور پر درج ذیل پانچ قسم کے معائنہ ٹیسٹ کیے جاتے ہیں۔

فائبر پیچ کی ہڈی کے اندراج کے نقصان/واپسی کے نقصان کا پتہ لگانا

اندراج کا نقصان اور واپسی کا نقصان اہم پیرامیٹرز ہیں جو آپٹیکل پیچ کی ہڈیوں کو متاثر کرتے ہیں۔ TIA معیار واضح طور پر یہ بتاتا ہے کہ آپٹیکل پیچ کی ہڈی کا زیادہ سے زیادہ اندراج نقصان 0.75dB ہے (یعنی قابل قبول زیادہ سے زیادہ قیمت)۔

مارکیٹ میں موجود زیادہ تر فائبر پیچ کیبلز کے لیے، اندراج کے نقصان کی عام حد {{0}.3dB اور 0.5dB کے درمیان ہے، اور کچھ کم اندراج نقصان کی حد {{6} کے درمیان ہے۔ }}.15dB اور 0.2dB۔ واپسی کے نقصان کی قدریں dB میں ظاہر کی جاتی ہیں اور عام طور پر منفی ہوتی ہیں، اس لیے اعلیٰ قدریں بہتر ہوتی ہیں، اور عام وضاحتیں -15 سے -60 dB تک ہوتی ہیں۔

صنعت کے معیارات کے مطابق، الٹرا پی سی پالش فائبر آپٹک کنیکٹرز کی واپسی کا نقصان 50dB سے زیادہ ہونا چاہیے، اور بیول پالش کی واپسی کا نقصان عام طور پر 60dB سے زیادہ ہوتا ہے۔ پی سی کی قسم 40dB سے زیادہ ہونی چاہیے۔ ملٹی موڈ فائبر کے لیے، عام RL قدریں 20 اور 40 dB کے درمیان ہوتی ہیں۔

عام کیریئر-گریڈ جمپرز کے اشارے یہ ہیں کہ اندراج کا نقصان 0.3dB سے کم ہے، اور واپسی کا نقصان 45dB سے زیادہ ہے۔

فائبر پیچ کی ہڈی کے آخر کے چہرے کا معائنہ

آپٹیکل فائبر کنیکٹر کے آخری چہرے کی صفائی براہ راست اس کی کارکردگی کو متاثر کرتی ہے۔ مثال کے طور پر، آپٹیکل فائبر کے آخری چہرے پر خروںچ، گڑھے، دراڑیں، دھول کی آلودگی وغیرہ کنکشن سگنل کے نقصان کا سبب بنیں گی، جس کے نتیجے میں ناقص اندراج اور واپسی کا نقصان ہوگا۔

فائبر پیچ کی ہڈی 3D انٹرفیرومیٹر معائنہ

تھری ڈی انٹرفیرومیٹر ٹیسٹنگ بنیادی طور پر فائبر اینڈ فیس کی جیومیٹری کو جانچنے کے لیے ہے، اور پیرامیٹرز میں گھماؤ کا رداس، ورٹیکس آفسیٹ، فائبر کی اونچائی وغیرہ شامل ہیں۔ فائبر پیچ کی ہڈی کے آخری چہرے کو کروی سطح پر گراؤنڈ کرنے کی ضرورت ہے، لیکن اصل پیداوار کے عمل کے ذریعہ تیار کردہ مصنوعات کامل نہیں ہوسکتی ہیں۔

گھماؤ کے رداس، ورٹیکس آفسیٹ، اور فائبر کی اونچائی کے لیے مناسب قدریں کیا ہیں؟

لہذا، چہرے کے آخری شکل کو تکنیکی معیار میں بیان کیا گیا ہے، جس میں گھماؤ آر او سی کا رداس، ورٹیکس آفسیٹ اور فائبر کی اونچائی شامل ہے۔

IEC تنظیم کے تکنیکی معیارات کے مطابق، گھماؤ کے ROC رداس کی حوالہ قیمت یہ ہے کہ PC قسم کا کنیکٹر 10~25mm ہے، اور APC قسم کا کنیکٹر 5~15mm ہے۔ ورٹیکس آفسیٹ سے مراد خمیدہ سطح کے چوٹی اور فائبر محور کے درمیان آفسیٹ ہے۔ اگر ورٹیکس آفسیٹ بہت بڑا ہے تو، آخری چہرے کی خرابی ریشوں کے درمیان جسمانی رابطے کی وجہ سے کافی ہے. اس لیے، تکنیکی معیار کے لیے فائبر جمپر کے 50μm سے کم یا اس کے مساوی چوٹی آفسیٹ کی ضرورت ہوتی ہے۔

فائبر کی اونچائی سے مراد فیرول اینڈ چہرے کے مقابلے میں فائبر اینڈ چہرے کی اونچائی ہے۔ فائبر کا آخری چہرہ فیرول کے آخری چہرے کے اوپر نکل سکتا ہے، یا فیرول کے آخری چہرے کے نیچے پھیر سکتا ہے۔ تکنیکی معیار میں متعین آپٹیکل فائبر کی اونچائی کی حد -250~+250nm ہے۔
